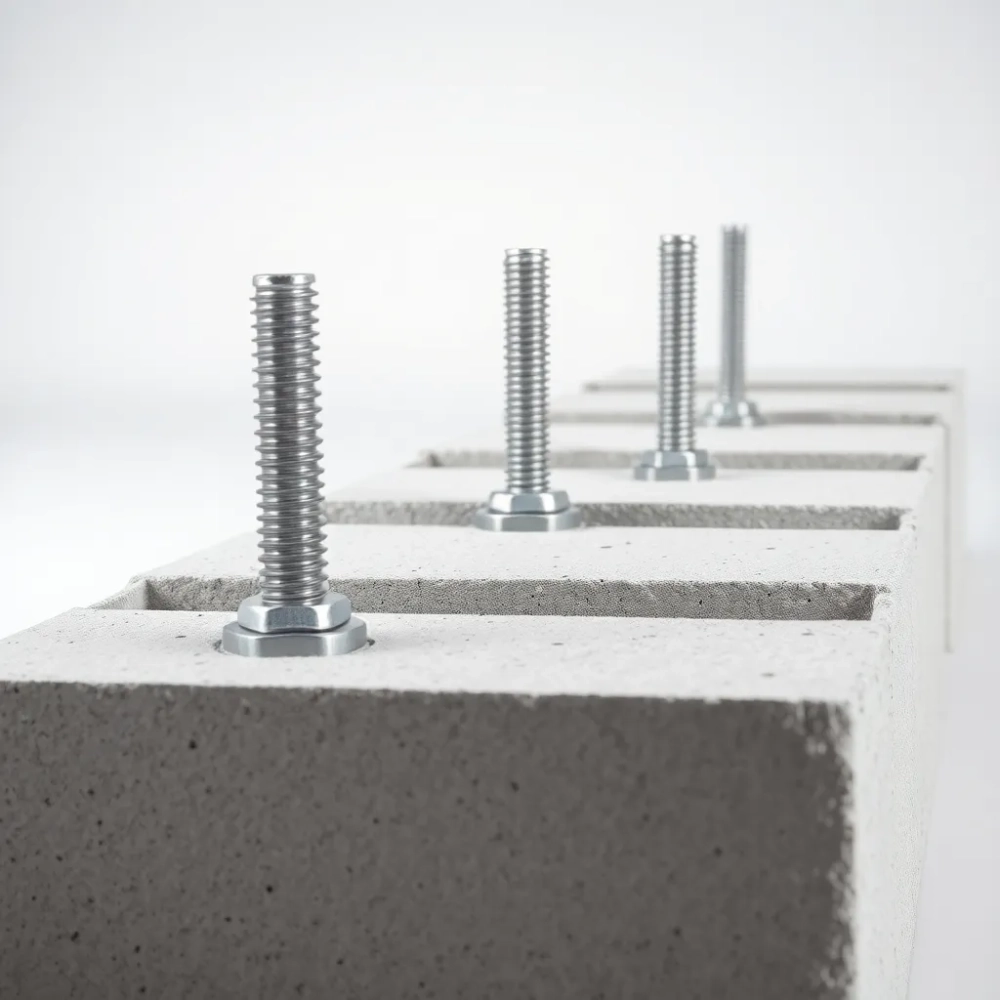

Stopy betonowe z kotwami metalowymi: wymiary i montaż

Jakie są rodzaje stóp betonowych z kotwami metalowymi?

W praktyce spotyka się trzy rozwiązania: gotową stopę betonową z kotwą regulowaną, prefabrykowaną podstawę betonową z kotwą do wyboru oraz stopę wylewaną w wykopie z zabetonowanymi śrubami fundamentowymi. Różnią się zakresem obciążeń, sposobem montażu i tym, czy na budowie trzeba przygotowywać beton.

Pod lekką wiatę można też wylać niewielką stopę na miejscu i dopiero po stwardnieniu betonu przykręcić do niej kotwę lub wspornik słupa. To wariant pośredni: wymaga szalunku i betonu, ale daje dowolność wymiarów.

Jakie wymiary i masę mają gotowe stopy betonowe z kotwą?

Gotowe stopy betonowe typ B mają szerokość u góry 160 mm, gwint M24 i występują w czterech wysokościach: 410, 510, 610 i 890 mm, o masie od 25 do 90 kg. Im wyższa stopa, tym szersza podstawa i cięższy element. Wymiary pochodzą z karty stopy betonowej typ B w wariantach 410-610 mm oraz z opisu wariantu typ B-890.

Masa elementu wpływa na transport i montaż: stopę 410 mm przeniesie jedna osoba, przy wariancie 90 kg trzeba zaplanować opuszczanie do dołka. W cenie podstawowej sprzedawca uwzględnia słupek z dowolnie wybraną kotwą. W chwili przygotowania tekstu cena wynosiła 111,99 zł brutto za wariant 410 mm i 196,99 zł brutto za wariant 890 mm; ceny sklepowe się zmieniają, więc traktuj je jako punkt odniesienia, nie aktualną ofertę.

Jakie kotwy stalowe pasują do stopy z regulacją wysokości?

Do każdej stopy typ B dobiera się jedną z pięciu kotew stalowych: PSR, U, 90x90, 70x70 lub 40x60. Wszystkie mają pręt gwintowany M24 klasy 8.8, śrubę o długości 150 mm, nakrętkę M24 (36 mm) i regulację wysokości 0-150 mm, a różnią się kształtem gniazda na słup lub belkę. Parametry zestawiono na podstawie opisu stopy betonowej z kotwą z regulacją wysokości.

Kotwę z korytem dobiera się do przekroju słupa: pod kantówkę 90x90 mm pasuje kotwa 90x90, a pod belkę o nietypowej szerokości kotwa U z regulacją szerokości do 180 mm. Opis nie podaje dopuszczalnych obciążeń poszczególnych kotew, dlatego przy cięższej konstrukcji poproś sprzedawcę o kartę techniczną lub atest.

Podstawa betonowa H-490: kiedy ma sens?

Podstawa H-490 ma wysokość 49 cm, waży około 35 kg i według producenta przenosi nacisk statyczny do 8 ton przy zastosowaniu kotwy. Karta podstawy betonowej H-490 z kotwami do wyboru podaje też, że element wykonano z betonu zbrojonego włóknem, a jego kształt ma ograniczać przemieszczanie podczas mrozów. Parametr 8 ton dotyczy nacisku statycznego; opis nie podaje nośności na wyrywanie ani na siły poziome od wiatru.

Warianty ze stałym mocowaniem mają rozstaw 70, 90, 100, 120 lub 140 mm i masę netto 30 kg. Wersja G1 ma gniazdo 30x30 mm pod konstrukcje z profili, a G4 cztery pręty gwintowane o dowolnym rozstawie. W tej samej grupie produktów występują podstawy z gwintem M24 i regulacją 150 mm (EF-550) oraz z gwintem M14 (T-550).

Jak zamontować gotową stopę betonową z kotwą?

Montaż gotowej stopy sprowadza się do wytyczenia miejsca, wykopania dołków, przymocowania drewnianego elementu do kotwy i wypoziomowania konstrukcji. Nie przygotowuje się betonu ani szalunków, a różnice poziomu koryguje się nakrętką na pręcie M24 w zakresie do 150 mm.

1. Wytycz osie słupów i sprawdź przekątne prostokąta, zanim zaczniesz kopać.
2. Wykop dołki dopasowane do podstawy stopy. Porównaj wysokość elementu z głębokością przemarzania gruntu w swojej okolicy i osadź stopę w gruncie nośnym, nie w warstwie humusu.
3. Ustaw stopy w dołkach, obsyp je gruntem i zagęść go, aby elementy się nie przesuwały.
4. Przykręć słup lub belkę do kotwy dobranej do przekroju drewna.
5. Wypoziomuj konstrukcję nakrętką regulacyjną i sprawdź poziom na wszystkich podporach.

Jeżeli zamiast podpór punktowych pod altanę rozważasz podparcie legarów tarasu, porównaj też słupki betonowe pod taras.

Kiedy wystarczy prefabrykat, a kiedy potrzebna jest stopa wylewana?

Gotowa stopa z kotwą wystarcza pod lekkie konstrukcje drewniane na stabilnym, dobrze zagęszczonym gruncie. Stopę wylewaną wybiera się pod duże i ciężkie wiaty, na gruntach słabych lub z wysokim poziomem wód gruntowych oraz tam, gdzie konstrukcja ma stać wiele lat. Taki podział opisuje poradnik o fundamentach pod wiatę, który zaleca posadowienie stóp poniżej strefy przemarzania i wskazuje, że lżejsze mocowania mogą nie wystarczyć przy silnym wietrze i dużym obciążeniu śniegiem.

• Masa i wielkość konstrukcji: drewutnia lub małe zadaszenie to inna skala niż wiata na samochód.
• Grunt: piaszczysty, o niskiej nośności lub z wysoką wodą gruntową przemawia za stopą wylewaną.
• Ekspozycja: otwarty teren i duże obciążenie śniegiem zwiększają wymagania wobec zakotwienia.
• Czas użytkowania: konstrukcje sezonowe lub przenoszone zyskują na łatwym montażu i demontażu.
• Istniejące podłoże: na betonowym placu słupy mocuje się kotwami chemicznymi lub rozporowymi, bez nowych wykopów.

Konstrukcja zbyt słabo zakotwiona może przy silnym wietrze przesunąć się lub przewrócić i zagrozić osobom w pobliżu, dlatego wiatę na samochód i większe zadaszenia skonsultuj z konstruktorem.

Gdzie stosuje się stopy betonowe z kotwami metalowymi?

Stopy betonowe z kotwami stosuje się wszędzie tam, gdzie słup lub rama musi być połączona z gruntem w jednym punkcie: od altan po hale stalowe. W konstrukcjach lekkich dominują prefabrykaty, w obiektach budowlanych stopy wylewane według projektu.

• Ogród i rekreacja: altany, wiaty, szklarnie, domki ogrodowe, tarasy, place zabaw.
• Ogrodzenia i bramy: słupki ogrodzeniowe i bramy przesuwne, w których kotwa ogranicza chwianie się słupków.
• Hale przemysłowe i magazynowe: kotwy mocują płytę bazową słupa i przenoszą siły pionowe oraz momenty zginające.
• Infrastruktura: słupy oświetleniowe, telekomunikacyjne i energetyczne, nośniki reklam, ekrany akustyczne, podpory rurociągów i estakad, konstrukcje farm fotowoltaicznych.
• Przemysł: fundamenty maszyn, w których stopa ogranicza przenoszenie drgań na otoczenie.
• Obiekty handlowe i publiczne: słupy elewacyjne, wsporniki reklam, balustrady.

Jak projektuje się stopę betonową z kotwami pod słup stalowy?

Wymiary stopy, liczbę i średnicę kotew oraz zbrojenie określa konstruktor na podstawie obciążeń i nośności gruntu; nie ma uniwersalnej stopy pod każdy słup. W słupach hal stalowych stosuje się zwykle śruby fundamentowe M24-M36 o długości zakotwienia 500-1000 mm, a ich rozstaw wynika z rozstawu otworów w płycie bazowej słupa.

Obciążenia i warunki gruntowe

Projekt uwzględnia ciężar własny konstrukcji, śnieg, wiatr oraz obciążenia dynamiczne od maszyn i drgań. Przy wysokich masztach wiatr wywołuje w kotwach siły rozciągające, które przykładowo dla masztu 30 m mogą przekraczać 100 kN. Gdy siła działa poza osią stopy, np. od wiatru na wysoki słup, przydatny jest opis projektu stopy fundamentowej obciążonej mimośrodowo.

Grunt sprawdza się badaniem geotechnicznym. Piaski dobrze odprowadzają wodę, ale mają mniejszą nośność, a gliny i iły mogą pęcznieć i powodować nierównomierne osiadanie. Wysoki poziom wód gruntowych wymaga szczelnych szalunków, betonu wodoszczelnego (np. W8) i drenażu, a na gruntach podmokłych lub niestabilnych konstruktor może zalecić pale albo poduszkę z kruszywa.

Dobór kotew

Najczęściej stosuje się śruby fundamentowe ze stali węglowej w klasach od 5.6 do 10.9; wyższa klasa oznacza większą wytrzymałość na rozciąganie. W agresywnym środowisku kotwy powinny być ze stali odpornej na korozję lub ocynkowane ogniowo. Do istniejącego betonu używa się kotew chemicznych, osadzanych w żywicy w wywierconym otworze, albo rozprężnych, które klinują się w otworze przy dokręcaniu.

Wymiary stopy, zbrojenie i klasa betonu

Zbyt mała stopa grozi nadmiernym osiadaniem lub przebiciem gruntu, zbyt duża oznacza niepotrzebny beton i robociznę. Poniższe wartości to przykłady z praktyki, które pokazują skalę elementów; nie zastępują obliczeń dla konkretnego obiektu.

Zbrojenie przenosi siły rozciągające, z którymi beton radzi sobie słabo, np. od wiatru lub mimośrodu obciążenia. Stosuje się pręty o średnicy 12, 16 lub 20 mm ze stali B500SP lub B500B, a liczba, długość i zakotwienie prętów wynikają z rysunków konstrukcyjnych. Do typowych zastosowań wystarcza beton C20/25; przy ekspozycji na mróz i sole odladzające potrzebny jest beton C25/30 XF3, a w środowisku chemicznie agresywnym klasy XA1, XA2 lub XA3.

Jak wykonać stopę wylewaną z kotwami krok po kroku?

Stopę wylewaną wykonuje się w kolejności: wykop, podkład, szalunek, zbrojenie, osadzenie kotew w szablonie, betonowanie z zagęszczaniem i pielęgnacja. Pominięcie podkładu lub pielęgnacji obniża trwałość nawet przy dobrej recepturze betonu.

1. Wykop zgodny z projektem, z wyrównanym dnem, poniżej strefy przemarzania.
2. Podkład: warstwa chudego betonu grubości około 10 cm (dawna klasa B10) albo folia budowlana 0,2-0,5 mm, która ogranicza podciąganie wilgoci z gruntu. Chudy beton dodatkowo wyrównuje dno i daje stabilną płaszczyznę pod zbrojenie.
3. Szalunek: drewniany, stalowy lub systemowy, szczelny i odporny na parcie świeżego betonu.
4. Zbrojenie: pręty czyste, bez grubego nalotu rdzy i tłuszczu, ułożone z wymaganą otuliną (w praktyce przyjmuje się co najmniej 5 cm), stabilne podczas betonowania.
5. Kotwy: osadzone w szablonie i sprawdzone przed betonowaniem (opis w kolejnej sekcji).
6. Betonowanie: w sposób ciągły, warstwami, z wibrowaniem, bez segregacji kruszywa.
7. Pielęgnacja: przez pierwsze 3-7 dni zraszanie wodą, przykrycie folią lub matami, ochrona przed mrozem i słońcem. Szalunki przy betonie C20/25 zdejmuje się zwykle po 2-3 dniach.

Przy betonowaniu w niskich temperaturach sprawdź, jak działają dodatki do betonu na mróz i jakie mają ograniczenia.

Ile betonu i stali potrzeba na stopę?

Objętość stopy prostopadłościennej to iloczyn długości, szerokości i wysokości: stopa 1,5x1,5x1,0 m wymaga 2,25 m³ betonu, a stopa 0,5x0,5x0,5 m pod wiatę 0,125 m³. Przykładowa stopa 150x150x100 cm może wymagać od 150 do 300 kg stali zbrojeniowej, zależnie od projektu. Objętość dla kilku stóp z zapasem policzysz w kalkulatorze poniżej.

Jak osadzić kotwy w stopie, żeby pasowały do płyty bazowej słupa?

Kotwy osadza się w sztywnym szablonie, który odwzorowuje otwory w płycie bazowej słupa, i sprawdza ich położenie przed betonowaniem. Odchylenie rzędu 5 mm może sprawić, że otwory w płycie bazowej nie trafią na kotwy, a korekta po związaniu betonu jest trudna.

• Przygotowanie: kotwy czyste, z nieuszkodzonym gwintem, oznakowane klasą stali i długością, dokładnie zgodne z projektem, bez zamienników.
• Szablon: ze sklejki wodoodpornej 18-21 mm lub z blachy stalowej, wypoziomowany i przytwierdzony do chudego betonu lub dna wykopu kołkami albo prętami.
• Mocowanie: kotwy unieruchomione nakrętkami od góry i od dołu szablonu, podparte belkami poprzecznymi, tak aby kotwy, szablon i zbrojenie tworzyły sztywny układ.
• Kontrola: pion, wysokość wystawania ponad beton i położenie w osiach sprawdzone niwelatorem, pionem i taśmą od punktów wyznaczonych geodezyjnie.
• Ochrona gwintów: smar, taśma izolacyjna lub kapturki ochronne.
• Betonowanie: strumień betonu skierowany tak, by nie przesunąć kotew, wibrowanie wokół kotew umiarkowane, bo nadmierne może je przemieścić.

Jeśli mimo zabezpieczeń beton zaschnie na gwincie lub stalowej podkładce, pomocny będzie środek do usuwania betonu z metalu.

Jakie błędy przy stopach z kotwami zdarzają się najczęściej?

Najczęstsze błędy to niedokładnie osadzone kotwy, zbyt płytkie posadowienie i brak ochrony betonu przed wilgocią oraz zbyt szybkim wysychaniem. Większości z nich zapobiega szablon, kontrola wymiarów przed betonowaniem i pielęgnacja.

• Kotwy przesunięte względem otworów płyty bazowej, bo ustawiono je bez szablonu lub szablon nie był usztywniony.
• Stopa powyżej strefy przemarzania, przez co mróz może ją wypychać.
• Gotowa stopa prefabrykowana pod ciężką, wysoką lub mocno wystawioną na wiatr konstrukcję bez sprawdzenia nośności.
• Brak chudego betonu lub folii pod stopą, co sprzyja zawilgoceniu betonu i korozji zbrojenia.
• Zabrudzone lub uszkodzone gwinty, na które nie da się nakręcić nakrętek.
• Zbyt szybkie wysychanie betonu, które prowadzi do skurczu i rys.
• Nadmierne wibrowanie, które rozwarstwia mieszankę i może przemieścić kotwy.
• Zbrojenie z grubym nalotem rdzy lub tłuszczem, osłabiające przyczepność do betonu.

Od czego zależy koszt stopy betonowej z kotwami?

Przy gotowej stopie koszt zależy głównie od wysokości i masy prefabrykatu, a wybór kotwy mieści się w cenie podstawowej. Przy stopie wylewanej o kosztach decydują objętość betonu, masa stali, liczba i średnica kotew oraz zakres robót.

• Prefabrykat: wariant wysokości (410-890 mm), masa 25-90 kg wpływająca na transport, liczba podpór w konstrukcji.
• Stopa wylewana: objętość i klasa betonu, w tym wymagania mrozoodporności lub wodoszczelności.
• Stal zbrojeniowa: masa prętów wynikająca z projektu.
• Kotwy: średnica, długość, klasa stali i zabezpieczenie antykorozyjne; pod słup hali stosuje się zwykle od 4 do 8 kotew.
• Roboty dodatkowe: wykop, szalunek, chudy beton lub folia, drenaż przy wysokiej wodzie gruntowej, badanie gruntu i projekt.
