Strefa przemarzania fundament – co musisz wiedzieć, zanim wylejesz beton
Strefa przemarzania gruntu w Polsce mapa 4 stref i regiony
W Polsce fundamenty muszą sięgać poniżej granicy, do której w zimie dociera mróz. Głębokość przemarzania gruntu waha się od 0,8 m na zachodzie do 1,4 m na Suwalszczyźnie, a normy dzielą kraj na cztery wyraźne strefy. Poniższa tabela pozwala szybko ustalić, jak głęboko trzeba posadowić ławy w konkretnym regionie.
- Strefa przemarzania gruntu w Polsce mapa 4 stref i regiony
- Wysadziny mrozowe jak woda w gruncie niszczy fundamenty
- Klasyfikacja gruntów wysadzinowych i opaski przeciwwysadzinowe z XPS
- Posadowienie budynku poniżej strefy przemarzania 6 kroków przed wylaniem fundamentów
| Strefa | Głębokość przemarzania | Przykładowe regiony |
|---|---|---|
| I | 0,8 m | Ziemia Lubuska, zachód Wielkopolski, Nizina Śląska |
| II | 1,0 m | Większość Mazowsza, centrum i południe Wielkopolski, Kujawy, zachód Małopolski |
| III | 1,2 m | Pojezierze Mazurskie (południe), Podlasie, wschodnia Małopolska, zachód Podkarpacia |
| IV | 1,4 m | Suwalszczyzna, Tatry, Kotliny: Orawsko-Nowotarska i Zakopiańska |
Dane wynikają z PN-81/B-03020, która przez dekady pozostawała podstawowym punktem odniesienia dla projektantów. Dziś obowiązuje równolegle Eurokod 7 (PN-EN 1997), dający większą swobodę w doborze parametrów, lecz lokalne warunki gruntowe potrafią skutecznie skorygować nawet mapową prognozę.
Jak sprawdzić strefę dla konkretnej działki? Najszybciej przez Geoportal Krajowy (geoportal.gov.pl), gdzie warstwa „Mapa stref przemarzania gruntu” powstała na zlecenie GUGiK. Dla pełnej pewności warto jednak zlecić badanie geotechniczne, bo rzeczywista głębokość zależy od rodzaju gruntu, poziomu wód gruntowych, a nawet ekspozycji działki na wiatr.
Gleby piaszczyste przemarzają płycej niż gliniaste, ponieważ ich porowata struktura odprowadza wodę zanim utworzą się duże kryształy lodu. Z kolei podłoże gliniaste, nasączone wodą, zamienia się w zbitą, zamarzniętą masę, która sięga znacznie głębiej. Dlatego dwie działki oddalone od siebie o 20 km mogą wymagać fundamentów o różnej głębokości, mimo że oficjalna mapa przypisuje je do tej samej strefy.
Suwalszczyzna i Kotliny Podhalańskie to tereny o największym ryzyku. Mróz sięgający 1,4 m, surowe zimy, grunty często gliniaste i wysoki poziom wód gruntowej tworzą układ, w którym nawet niewielki błąd projektowy kończy się rysami na ścianach już po pierwszej zimie.
Wysadziny mrozowe jak woda w gruncie niszczy fundamenty
Wysadziny mrozowe to ruch gruntu wywołany zamianą wody w lód. Nie chodzi tu o zwykłe zwiększenie objętości o 9%, lecz o powstawanie soczewek lodowych, które rosną w ciągu tygodni i potrafią wypchnąć fundament nawet o kilka centymetrów.
Mechanizm działa krok po kroku. Najpierw mróz wnika w grunt od powierzchni w dół, tworząc front zamarzania. Gdy ten front napotyka wodę w porach gruntu, zaczyna się krystalizacja. Woda podciągana kapilarnie z głębszych warstw dołącza do lodu, tworząc charakterystyczne soczewki. Te rosną, pogrubiając warstwę zamarzniętą i unosząc wszystko, co na niej stoi.
Wyobraź sobie gąbkę leżącą na mokrym blacie. Gdybyś zaczął chłodzić jej górną powierzchnię, woda sama wędrowałaby ku mrozowi i zamarzała w porach, pogrubiając gąbkę od góry. Dokładnie tak działa kapilarność bierna w glinie. Im drobniejsze ziarna, tym silniejsze podciąganie i tym większe ryzyko soczewek lodowych.
Skutki bywają dramatyczne. Nierównomierne pęcznienie gruntu pod ławą powoduje jej wypiętrzenie, pojawienie się rys na ścianach, a w skrajnych przypadkach pęknięcie stropu. Naprawa takiego budynku to koszt rzędu kilkudziesięciu tysięcy złotych, nieporównywalny z wydatkiem kilku tysięcy na prawidłowe posadowienie od początku.
Wysadziny mrozowe zdarzają się też na już istniejących budynkach, gdy dociepla się lub zmienia nawierzchnię wokół domu. Zmiana bilansu wodnego gruntu może obudzić uśpiony proces, o którym poprzedni właściciel nie miał pojęcia. Dlatego przy pracach wokół istniejącego domu warto wykonać choćby przegląd geotechniczny.
W polskich warunkach klimatycznych front zamarzania wnika w grunt od kilku tygodni do kilku miesięcy w roku. Im dłuższa i surowsza zima, tym głębiej sięga. Strefa przemarzania fundament musi więc uwzględniać nie tylko średnią z wielolecia, ale też najgłębszy zanotowany przypadek.
Klasyfikacja gruntów wysadzinowych i opaski przeciwwysadzinowe z XPS
Grunty dzieli się na trzy grupy wysadzinowe, zgodnie z normą PN-81/B-03020. Kryterium to wskaźnik piaskowy Hkb oraz procent frakcji pylastej i ilastej, które decydują o intensywności kapilarnego podciągania wody.
| Grupa | Hkb | Frakcja < 0,075 mm | Przykłady gruntów | Zachowanie w praktyce |
|---|---|---|---|---|
| Niewysadzinowe | > 7,0 | < 5% | Żwiry, pospółki, piaski grubo- i średnioziarniste | Bezpieczne podłoże, woda nie podciąga kapilarnie |
| Wątpliwe | 4,5-7,0 | 5-15% | Piaski drobnoziarniste, piaski gliniaste | Wysadziny możliwe przy wysokim poziomie wód gruntowych |
| Wysadzinowe | < 4,5 | > 15% | Glina, glina pylasta, ił, pył | Pewne wysadziny, konieczna wymiana lub zabezpieczenie |
Znajomość grupy pozwala dobrać strategię. Na gruntach niewysadzinowych wystarczy tradycyjna ława fundamentowa na właściwej głębokości. Na wątpliwych i wysadzinowych trzeba działać aktywnie: wymieniać podłoże, układać warstwy odsączające albo stosować opaski przeciwwysadzinowe z XPS lub EPS.
Opaska przeciwwysadzinowa to warstwa izolacji termicznej ułożona pionowo przy ławie, sięgająca od poziomu terenu do głębokości strefy przemarzania. Jej zadaniem jest ograniczenie dopływu mrozu do gruntu bezpośrednio przy fundamencie, co minimalizuje ryzyko powstawania soczewek lodowych. Najczęściej stosuje się polistyren ekstrudowany XPS o wytrzymałości 300-700 kPa i lambdzie 0,030-0,036 W/(m·K).
| Materiał | Lambda [W/(m·K)] | Wytrzymałość [kPa] | Grubość typowa | Orientacyjna cena [PLN/m²] |
|---|---|---|---|---|
| XPS 300 | 0,032-0,036 | 300 | 10-15 cm | 45-70 |
| XPS 500 | 0,030-0,034 | 500 | 10-12 cm | 70-110 |
| EPS 100 (styropian fundamentowy) | 0,036-0,040 | 100 | 15-20 cm | 30-50 |
XPS przewyższa EPS pod względem nasiąkliwości i wytrzymałości, dlatego przy gruntach mokrych wybór jest prosty. EPS sprawdza się w suchszych warunkach i tam, gdzie obciążenia są mniejsze, na przykład pod płytami tarasowymi czy w lekkich budynkach gospodarczych.
Inną metodą jest poduszkowanie piaskowe, czyli wymiana gruntu wysadzinowego na warstwę grubego piasku lub żwiru o miąższości 30-80 cm pod ławą. Piasek nie podciąga wody kapilarnie, więc zanika ryzyko soczewek lodowych. Metoda działa świetnie, ale wymaga wykopu większego niż sama ława, co podnosi koszt robót ziemnych.
Drenaż opaskowy wokół budynku to uzupełnienie, nie zamiennik izolacji. Rura drenażowa Ø100 mm w otulinie z geowłókniny, ułożona 20-30 cm poniżej poziomu posadowienia, odprowadza wodę z dala od fundamentu. Bez drenażu nawet najlepsza opaska XPS może zostać otoczona przez wodę, która zamarznie i wywrze nacisk na ścianę.
Posadowienie budynku poniżej strefy przemarzania 6 kroków przed wylaniem fundamentów
Solidny fundament zaczyna się długo przed betonem. Oto sekwencja, która porządkuje proces od decyzji o budowie do wylania ław.
Krok 1: Zlecenie badania geotechnicznego
Badanie powinno obejmować co najmniej trzy otwory badawcze do głębokości 3-5 m poniżej poziomu posadowienia, z pobraniem próbek i opisem warstw. Koszt orientacyjny: 1 500-3 500 PLN dla domu jednorodzinnego. Bez tego dokumentu projektant zgaduje, a inwestor płaci za ryzyko.
Krok 2: Ustalenie strefy przemarzania dla działki
Krzyżujemy dane z mapy stref GUGiK, normy PN-81/B-03020 oraz wyników sondowania. Jeśli grunt gliniasty leży w I strefie, projektant może zażądać głębokości większej niż 0,8 m. Decyzja ta musi być poparta obliczeniami, nie intuicją.
Krok 3: Wybór typu fundamentu
Ławy fundamentowe sprawdzają się na gruntach nośnych i suchych. Płyta fundamentowa lepiej radzi sobie na słabszych podłożach i przy wysokim poziomie wody. Koszt płyty jest wyższy o 15-25%, ale oszczędza się na robotach ziemnych i drenażu.
Krok 4: Projekt zabezpieczeń przeciwwysadzinowych
Projektant wskazuje rodzaj i grubość opaski XPS, ewentualną wymianę gruntu i drenaż. Wszystko zgodnie z Eurokodem 7 i PN-EN 1997. Dokumentacja zawiera obliczenia termiczne, bo sama opaska bez obliczeń to gwarancja fuszerki.
Krok 5: Kontrola wykonawcza
Po wykopaniu fundamentów geolog lub kierownik budowy sprawdza, czy odsłonięty grunt odpowiada założeniom projektu. Inwestorzy pomijają ten krok, bo spieszą się z robotami. Błąd kosztuje ich potem rysy na ścianach.
Krok 6: Odbiór izolacji przeciwwilgociowej
Przed zasypaniem wykopu odbieramy izolację poziomą ław i pionową ścian fundamentowych, ciągłość opaski XPS i prawidłowe ułożenie drenażu. Dopiero potem zakładamy zasypkę piaskową.
Kiedy tradycyjna ława wystarczy
Piasek średnio- lub gruboziarnisty, niski poziom wody gruntowej, I lub II strefa przemarzania. Opaska XPS opcjonalna, drenaż wskazany. Koszt fundamentu: ok. 400-600 PLN/m².

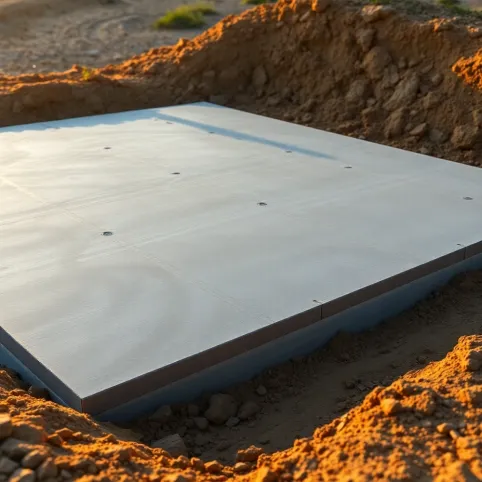

Kiedy lepsza będzie płyta
Glina lub ił, wysoki poziom wody gruntowej, III lub IV strefa. Płyta pracuje jako jedna tarcza, rozkłada nacisk i eliminuje ryzyko nierównomiernego wysadzania. Koszt: 700-1 100 PLN/m².
Lista pytań do geologa przy spotkaniu
- Jaka jest rzeczywista głębokość przemarzania na mojej działce?
- Jakie warstwy gruntu zalegają do głębokości 3 m?
- Czy występuje woda gruntowa i na jakim poziomie?
- Jaką grupę wysadzinową ma podłoże?
- Czy zaleca wymianę gruntu lub płytę fundamentową?
- Jakie obciążenia dopuszcza badany grunt?
Fundament to jedyna część budynku, której nie da się naprawić bez kopania. Warto poświęcić mu kilka tygodni przygotowań, zanim ciężki sprzęt pojawi się na działce. Każdy milimetr głębokości poniżej strefy przemarzania i każdy centymetr opaski XPS to inwestycja, która zwraca się przez dekady bezproblemowego użytkowania domu.
Źródła danych i norm: PN-81/B-03020 „Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie”, PN-EN 1997-1 i 1997-2 (Eurokod 7), mapa stref przemarzania gruntu GUGiK dostępna w Geoportalu Krajowym (geoportal.gov.pl), mapa izogeotermiczna GUGiK, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.).
