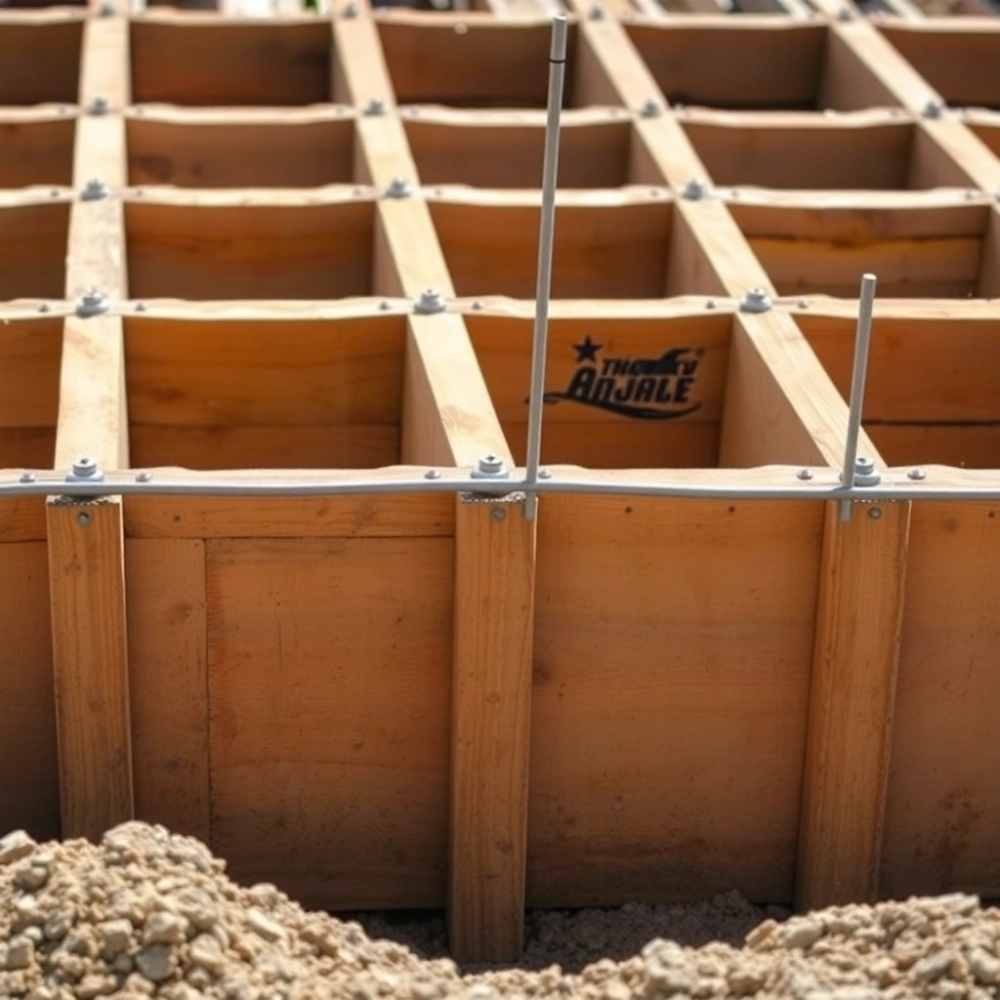

Szalunek stopy fundamentowej – jak przyspieszyć budowę o 80%

Każdy, kto choć raz mierzył się z fundamentami, wie, jak bardzo potrafi napsuć krwi etap szalowania. Tradycyjne deskowanie pożera czas, generuje odpady i wymaga ekipy, która zna się na cieciu. Tymczasem rynek oferuje rozwiązanie, które skraca ten proces nawet o 80 procent systemowy szalunek stopy fundamentowej, gdzie forma zostaje na miejscu po zabiegu betonowania, a gotowe zbrojenie oszczędza kolejne godziny przygotowań.

• Kluczowe zalety szalunku stopy fundamentowej
• Jak zamontować szalunek stopy fundamentowej krok po kroku
• Wybór odpowiedniego rozmiaru szalunku stopy fundamentowej
• Zastosowania praktyczne i ekonomia systemu
• Kiedy tradycyjny szalunek wciąż wygrywa
• Pytania i odpowiedzi dotyczące szalunku stopy fundamentowej

Kluczowe zalety szalunku stopy fundamentowej

Prędkość montażu, która zmienia hierarchię na budowie

Przy tradycyjnym deskowaniu drewnianym każdy element trzeba docinać, łączyć i stabilizować kołkami. Systemowy szalunek stopy fundamentowej eliminuje te etapy dzięki prefabrykowanym modułom, które łączy się za pomocą dedykowanych zaczepów. Doświadczeni wykonawcy montują pojedynczą stopę w 30-45 minut, podczas gdy deskowanie tradycyjne zajmuje średnio trzy godziny przy tym samym przekroju. Ta różnica w skali całego obiektu przekłada się na realne oszczędności w harmonogramie i kosztach pracy.

Lekkość konstrukcji to kolejny czynnik, który rewolucjonizuje logistykę na placu. Elementy z tworzywa sztucznego wzmacnianego włóknem ważą od 8 do 15 kilogramów sztuka, co oznacza, że dwuosobowa ekipa bez dźwigu obsłuży nawet duże formaty stóp fundamentowych. W tradycyjnym podejściu do deskowania stosuje się deski o grubości 38 milimetrów, które przy długości trzech metrów ważą około dwudziestu kilogramów każda i wymagają podparcia drewnianymi słupkami osadzanymi w betonie.

Zbrojenie w zestawie zero improvisacji na placu

Integralne zbrojenie dostarczane razem z szalunkiem eliminuje najbardziej problematyczny moment przygotowań: łączenie prętów zbrojeniowych według projektu konstrukcji. Gotowe maty z drutu stalowego o średnicy od 8 do 12 milimetrów montuje się bezpośrednio w formie za pomocą dystansowników, które jednocześnie zapewniają właściwą otulinę betonową zgodną z wymogami PN-EN 1992-1-1. Norma ta nakazuje minimalną grubość otuliny od 25 do 40 milimetrów w zależności od klasy ekspozycji środowiska i to właśnie dystansowniki gwarantują jej zachowanie bez konieczności stosowania dodatkowych podkładek.

Dla konstrukcji nośnych hal stalowych, gdzie stopy fundamentowe przenoszą znaczne obciążenia punktowe z podkonstrukcji, prefabrykowane zbrojenie okazuje się szczególnie cenne. Wymiary takich stóp sięgają często 1200 na 1200 milimetrów przy głębokości 800 milimetrów, a projektowe obciążenie może przekraczać 500 kilowoltamperów na metr kwadratowy. Precyzyjne rozmieszczenie prętów w takiej objętości decyduje o nośności całego węzła konstrukcyjnego.

Brak demontażu ekonomia i ergonomia w jednym

Szalunek pozostawiany w gruncie to rozwiązanie, które doceni każdy kierownik budowy obciążony terminami. Po wlaniu mieszanki betonowej forma spełnia swoją funkcję i jednocześnie chroni krawędź fundamentu przed obciążeniem gruntowym. W tradycyjnym deskowaniu demontaż wymaga dodatkowych godzin pracy, a odzyskane deski rzadko nadają się do ponownego użycia w pełnym zakresie ze względu na odkształcenia i zużycie powierzchni.

Systemy wielokrotnego użytku, wykonane z wysokoudarowego polipropylenu kopolimerowego, wytrzymują minimum sto cykli zalewania bez widocznej degradacji geometrii. Przekłada się to na wartość residulaną zestawu, którą można uwzględnić przy kalkulacji całkowitego kosztu inwestycji. Materiał nie koroduje, nie chłonie wilgoci i zachowuje wymiary w zakresie tolerancji ±2 milimetry na każdy metr długości.

Jak zamontować szalunek stopy fundamentowej krok po kroku

Przygotowanie podłoża i wytrasowanie osi

Fundament zaczyna się od gruntu, nie od betonu. Przed przystąpieniem do montażu szalunku trzeba sprawdzić nośność podłoża zgodnie z normą PN-EN 1997-1, która definiuje parametry posadowienia bezpośredniego. Jeśli warstwa nośna znajduje się głębiej niż zakładano w projekcie, konieczne będzie dosypanie i zagęszczenie podsypki żwirowej o uziarnieniu 2-8 milimetrów. Niedostatecznie zagęszczone podłoże to najczęstsza przyczyna nierównomiernego osiadania stopy, co prowadzi do rys i obniżenia sztywności całej konstrukcji.

Trasowanie osi realizuje się przy użyciu tyczek geodezyjnych i poziomicy laserowej, wyznaczając rzędne ±0,00 na sznurze traserskim przymocowanym do palików kontrolnych. Odchyłka pozycjonowania szalunku względem osi teoretycznej nie może przekraczać 5 milimetrów w kierunku poziomym i 3 milimetrów w pionie inaczej geometryczna zgodność fundamentu z dokumentacją wykonawczą będzie naruszona. Przy halach przemysłowych, gdzie kolumny stalowe osadza się na śruby kotwowe, każdy milimetr odchyłki przekłada się na konieczność przeróbek w partii słupów.

Składanie formy i mocowanie zbrojenia

Płyty szalunkowe łączy się w kolejności: najpierw dno, potem ścianki boczne. Zaczepy zatrzaskowe zaprojektowano tak, aby siła potrzebna do zamknięcia była możliwa do wygenerowania przez jednego pracownika, ale sama geometria wymusza poprawne spasowanie powierzchni roboczych. Kąt prosty między ścianką boczną a dnem kontrolować należy kątomierzem skrzynkowym, a nie wzrokiem oko ludzkie myli się już przy odchyłce rzędu 2 stopni.

Po ustawieniu formy w pozycji montujemy maty zbrojeniowe, które wcześniej przygotowano na stole zbrojeniowym zgodnie z rysunkiem technicznym konstrukcji. Pręty nośne, których średnica typowo wynosi 12 milimetrów, rozmieszczone są w rozstawie co 150 milimetrów na najbardziej obciążonych powierzchniach. Dystansowniki z tworzywa umieszczone w rogach formy utrzymują matę w odległości 30 milimetrów od każdej ściany, co zapewnia minimalną otulinę zgodną z wytycznymi projektowymi dla środowiska XC2 według normy ekspozycji.

Kontrola przed zabiegiem i zalewanie mieszanki

Przed wlaniem betonu trzeba wykonać obowiązkową kontrolę szczelności połączeń i geometrii formy. Woda pod ciśnieniem wlana do środka pozwala wykryć nieszczelności w miejscach styku płyt każdy przeciek oznacza ryzyko wypływu cementowego mleka i osłabienia krawędzi fundamentu. Równolegle sprawdza się poziom zestawu, przykładając libelę wzdłuż każdej krawędzi górnej szalunku.

Zabieg betonowania wykonuje się warstwami o grubości do 400 milimetrów, każdą dokładnie wibrując wibratorem wkręcanym o średnicy 40-50 milimetrów. Iglica wibratora musi dotykać dna formy, aby wyeliminować pustki powietrzne pod dolną matą zbrojeniową to właśnie one są przyczyną karbonatyzacji betonu w warstwie przypowierzchniowej, co przyspiesza korozję prętów zbrojeniowych. Czas wibrowania jednej warstwy wynosi od 30 do 45 sekund, aż do momentu gdy na powierzchni mieszanki pojawią się pęcherzyki powietrza, które zanikają w ciągu kolejnych dziesięciu sekund.

Po zakończeniu wirowania powierzchnię betony wyrównuje się packą drewnianą, a następnie przykrywa folią polietylenową chroniącą przed parowaniem wody w pierwszych dniach dojrzewania. Minimum 72 godziny od zabiegu szalunek pozostaje na miejscu nie wolno go usuwać wcześniej, nawet jeśli powierzchnia wydaje się twarda. Wytrzymałość charakterystyczna betonu klasy C25/30 osiąga 60 procent wartości projektowej dopiero po trzech dobach przy temperaturze otoczenia powyżej 10 stopni Celsjusza.

Czas wiązania a wytrzymałość fizyka procesu

Reakcja chemiczna cementu portlandzkiego z wodą, czyli hydratacja, przebiega etapowo. Początkowa faza zwana dormantną trwa od 30 minut do 2 godzin i decyduje o początkowym zestawie masy. Potem następuje okres przyspieszonego narastania wytrzymałości, który trwa do 28 dni, kiedy to beton osiąga wartość fck wg normy PN-EN 206. Przy temperaturze 20 stopni Celsjusza beton C25/30 osiąga po 7 dniach około 70 procent projektowanej wytrzymałości, a po 28 dniach pełne 100 procent.

Wybór odpowiedniego rozmiaru szalunku stopy fundamentowej

Kryteria doboru wymiarów od obciążenia do gruntu

Dobór wymiarów stopy fundamentowej zawsze zaczyna się od dwóch parametrów: wielkości obciążenia przekazywanego przez nadbudowę i nośności gruntu określonej w badaniach geotechnicznych. Maksymalne naciski na podłoże nie mogą przekraczać oporu granicznego Rgr obliczanego według PN-EN 1997-1 dla danej kategorii geotechnicznej. Dla gruntów spoistych kategorii B, gdzie opór graniczny wynosi typowo od 150 do 250 kilopaskali, pole powierzchni stopy oblicza się przez podzielenie siły osiowej przez wartość oporu z pomnożeniem przez współczynnik bezpieczeństwa gamma równy 1,4.

W praktyce inżynierskiej najczęściej spotyka się stopy kwadratowe o boku od 600 do 2000 milimetrów, przy wysokości od 400 do 1000 milimetrów. Systemy szalunków modułowych produkowane są w przyrostach co 200 milimetrów, co pozwala na dopasowanie do projektów standardowych bez konieczności zamawiania indywidualnego oprzyrządowania. Dla konstrukcji wież telekomunikacyjnych lub masztów o wysokości przekraczającej 80 metrów stosuje się stopy o boku 1600-2000 milimetrów i głębokości 1000-1200 milimetrów, gdzie zbrojenie składa się z dwóch mat górnych i dwóch mat dolnych połączonych strzemionami.

Dostępne formaty a specyfika konstrukcji

Hal stalowe o rozpiętości przęseł 24-30 metrów wymagają stóp fundamentowych zdolnych przenieść momenty zginające przekazywane przez podciąg nośny. W takich przypadkach zastosowanie mają stopy prostokątne o stosunku boków 1:1,5 do 1:2, gdzie dłuższy bok ustawia się równolegle do osi podciągu. Szalunki systemowe oferują formaty mieszane, które można zestawiać ze sobą, tworząc nawet niestandardowe konfiguracje za pomocą przedłużek bocznych mocowanych na zatrzaskach.

Dla obiektów użyteczności publicznej, gdzie norma PN-EN 1998-1 narzuca wymogi dotyczące zachowania się konstrukcji w stanie osiągalnym, projektowanie stóp fundamentowych obejmuje dodatkowo analizę sztywności obrotowej. Współczynnik oporu gleby dla obciążeń sejsmicznych przyjmuje się jako połowę wartości statycznej, co znacząco wpływa na wymiarowanie. Dla takich projektów dedykowane są szalunki o podwyższonej sztywności ścianek, wykonane z polipropylenu wzmacnianego włóknem szklanym.

Akcesoria rozszerzające możliwości systemu

Oprócz podstawowych płyt bocznych i dennych producenci systemów szalunkowych oferują pełen zestaw akcesoriów ułatwiających realizację trudnych detali konstrukcyjnych. Wsporniki do mocowania śrub kotwowych pozwalają na precyzyjne osadzenie elementów metalowych w betonie jeszcze przed jego związaniem eliminują one konieczność wiercenia otworów po zaschnięciu, które osłabia strefę krawędziową. Podpory teleskopowe umożliwiają wyrównanie szalunku do poziomu na nierównym terenie bez dodatkowych klinów drewnianych.

Złączki narożne wzmacniane stalą zapobiegają rozchodzeniu się formy pod ciśnieniem mieszanki betonowej podczas zabiegu, co jest szczególnie istotne przy stopach wysokich, gdzie parcie hydrostatyczne sięga wartości 25 kilopaskali na każdy metr głębokości. Dla stóp o wysokości przekraczającej 800 milimetrów ciśnienie na dno formy może przekraczać 20 kilowoltamperów na metr kwadratowy taka wartość wymaga sprawdzenia nośności dna w projekcie wykonawczym.

Dedykowane rozwiązania dla warunków specjalnych

W gruntach silnie przepuszczalnych, gdzie woda opadowa swobodnie przesiąka, szalunek systemowy wyposażony w płytę drenażową eliminuje problem tworzenia się podciśnienia pod stopą. Płyta taka, wykonana ze spienionego polipropylenu ooporze cieplnym 0,035 wata na metr razy kelwin, jednocześnie izoluje termicznie krawędź fundamentu od gruntu, co ma znaczenie w budynkach o wymaganej izolacyjności podłogi na gruncie zgodnie z WT 2021.

Dla obiektów przemysłowych, gdzie posadzki working na poziomie partera przenoszą obciążenia wheeled (wózki widłowe, suwnice), wymagana jest szczególna sztywność krawędzi stopy. Szalunki w wersji Heavy Duty mają ścianki o grubości 8 milimetrów zamiast standardowych 5 milimetrów, co zwiększa sztywność opony o 60 procent i eliminuje odkształcenie trwałe pod wpływem parcia mieszanki.

Zastosowania praktyczne i ekonomia systemu

Budownictwo przemysłowe hala jako studium przypadku

Hala magazynowa o powierzchni 5000 metrów kwadratowych z rzędem podpór w rozstawie co 8 metrów generuje zapotrzebowanie na 35 stóp fundamentowych w układzie jednonawowym. Przy tradycyjnym szalowaniu deskowanym czas potrzebny na realizację tego etapu wynosi od 14 do 18 dni roboczych ekipy czteroosobowej. System modułowy skraca go do 3-4 dni, przy czym jedna ekipa obsługuje etap bez wsparcia dodatkowych robotników na co dzień. Oszczędność robocizny przy stawce 50-60 złotych za godzinę pracy robotnika wynosi od 15 do 20 tysięcy złotych na całym obiekcie wystarczająco, aby pokryć koszt zakupu lub wynajmu zestawu szalunkowego.

Warto wspomnieć o aspekcie logistycznym: tradycyjne deskowanie wymaga składowania desek, suszenia, impregnacji i transportu na kolejne place. System modułowy mieści się w jednej skrzyni o wymiarach 1200 na 800 na 600 milimetrów, którą przewozi się samochodem dostawczym. Dla firm realizujących kilka inwestycji rocznie oszczędność miejsca na placu przekłada się na uporządkowanie operacji i szybszą rotację sprzętu.

Konstrukcje infrastrukturalne wieże i maszty

Maszt telekomunikacyjny o wysokości 90 metrów stoi na czterech stopach fundamentowych o wymiarach 1800 na 1800 na 1200 milimetrów każda. Obciążenie wiatrowe przekazywane na posadowienie w stanie granicznym osiągalnym wynosi powyżej 2000 kilowoltamperów na stopę, co wymaga precyzyjnego zbrojenia i perfekcyjnego wykonawstwa. System szalunkowy zapewnia powtarzalność geometryczną na poziomie ±2 milimetrów między wszystkimi stopami, podczas gdy deskowanie drewniane przy takich gabarytach trudno utrzymać w tolerancji lepszej niż ±10 milimetrów.

Dla wież energetycznych linii przesyłowych 400 kilowolt, gdzie fundamenty osiągają głębokość 3 metrów przy podstawie 2500 milimetrów, system modułowy wymaga zastosowania modułów przedłużanych łączonych nakładkowo. Takie rozwiązanie projektowane jest indywidualnie, a czas dostawy wynosi od 4 do 6 tygodni. Dla inwestycji planowanych z wyprzedzeniem to optymalna ścieżka; dla awaryjnych napraw linii tradycyjne zdeskowanie pozostaje jedyną opcją.

Kiedy tradycyjny szalunek wciąż wygrywa

Ograniczenia systemów modułowych

Systemowe szalunki stóp fundamentowych osiągają swoje granice w trzech sytuacjach: przy skomplikowanych kształtach niestandardowych, przy bardzo małych realizacjach jednorazowych, i na placach bez dostępu dla samochodu dostawczego. Kształtowanie stopy sześciokątnej czy owalnej wymaga cięcia modułów, co podważa ekonomikę systemu i generuje odpady. Przy jednej stopie na budowie koszt transportu zestawu może przekroczyć oszczędność na robociznie, chyba że wykonawca dysponuje sprzętem w swoim parku maszynowym.

Na terenach o bardzo słabym nośnym podłożu, gdzie konieczna jest głęboka wymiana gruntu lub palowanie, szalunek systemowy nie zastępuje projektu geotechnicznego. Sama stopa fundamentowa stanowi wtedy element skomplikowanego posadowienia, a jej kształt i wymiary dobiera inżynier geotechnik na podstawie wyników badań CPT lub obciążeń próbnych.

Systemowe podejście do szalowania stóp fundamentowych reprezentuje kierunek, w którym podąża nowoczesne budownictwo: prefabrykacja, powtarzalność, redukcja odpadów i przyspieszenie harmonogramu. Korzyści w postaci skrócenia czasu montażu o 80 procent, eliminacji demontażu i wbudowanego zbrojenia przekładają się na realne oszczędności w skali każdego projektu. Dla wykonawców, którzy wciąż operują tradycyjnym deskowaniem, przejście na system modułowy oznacza inwestycję początkową, która zwraca się w ciągu dwóch do trzech realizacji. Dla inwestorów indywidualnych i firm deweloperskich korzyść mierzalna to nie tylko czas, ale przewidywalność kosztów robocizny i mniejsze ryzyko błędów wykonawczych w krytycznym elemencie konstrukcji, jakim jest fundament.
