Szalunki fundamentowe praktyczny przewodnik dla budujących
Szalunki fundamentowe potrafią zjeść nawet kilkanaście procent budżetu domu, jeśli ekipa zdecyduje się na tradycyjne deskowanie z kantówki i sklejki. Rośnie wtedy czas, robocizna, a na placu zostają sterty odpadów, które trzeba jeszcze wywieźć. Szalunki tracone Tassu odwracają ten schemat: lekka siatka stalowa z wtopioną folią PE przyjeżdża na budowę gotowa do ustawienia, po betonowaniu zostaje na miejscu i nie wymaga demontażu. W poniższym tekście znajdziesz twarde liczby z aktualnej oferty (23 moduły od LT22 do LT66), realne porównanie z klasycznym deskowaniem oraz instrukcję montażu bez ściemy, która pozwala zdecydować, czy system Tassu domknie Twój projekt fundamentów.
- Szalunki fundamentowe Tassu kompletna oferta modułów LT z cenami
- Montaż szalunków fundamentowych Tassu krok po kroku
- Tassu vs tradycyjne deskowanie co wybrać przy domu do 150 m²
Ławy fundamentowe Tassu co tak naprawdę dostajesz zamiast kantówki
Ława fundamentowa Tassu to prefabrykowany szalunek tracony, czyli element, który formuje mokry beton, a po jego związaniu trwale współpracuje z konstrukcją. Pojedynczy moduł składa się z trzech warstw: stalowej siatki zgrzewanej nadającej geometrię, wkładki z folii polietylenowej PE chroniącej mieszankę przed ucieczką cementu i wody zarobowej, oraz prętów podłużnych biegnących wzdłuż górnej i dolnej krawędzi.
Taka budowa nie jest przypadkowa. Siatka pozwala rdzeniowi betonowemu swobodnie wypełnić profil, a jednocześnie przenosi naprężenia rozciągające w fazie wiązania. Folia PE separuje świeży beton od gruntu, więc nie wsysa on wody z podłoża i nie traci wytrzymałości. Zbrojenie podłużne łączy się z wieńcami i słupami, dzięki czemu ławy Tassu wyrabiają ciągłe zbrojenie obwodowe domu bez dodatkowego łączenia prętów na zakład.
Wymiary geometryczne modułów zostały dobrane tak, by pokryć 95% typowych ław pod domy jednorodzinne. Najwęższy LT22 ma 22 cm szerokości, najszerszy LT66 dochodzi do 66 cm, a wysokość wszystkich profili wynosi 30 cm. Długość handlowa pojedynczego odcinka to 500 cm czyli pięć metrów jednego ciągu, które stawia się i łączy w jeden dzień roboczy. Masa jednego elementu oscyluje wokół 20 kg, więc całość ustawia ekipa dwuosobowa bez dźwigu.
Z punktu widzenia normy PN-EN 13670 dotyczącej wykonywania konstrukcji betonowych, szalunek tracony pełni jednocześnie rolę formy i warstwy ochronnej. Beton klasy C20/25 lub C25/30 zamyka go szczelnie, a siatka z drutu o średnicy zgodnej z projektem konstrukcyjnym wchodzi w rdzeń ławy jako dodatkowe zbrojenie rozdzielcze.
Zakres zastosowań od ogrodzenia po halę
System sprawdza się tam, gdzie klasyczne deskowanie wymagałoby czasochłonnego wytyczania i stemplowania. Najczęściej sięgają po niego inwestorzy budujący domy jednorodzinne, garaże wolnostojące, budynki gospodarcze oraz ogrodzenia murowane z fundamentem ciągłym. Równie dobrze radzi sobie przy halach stalowych z ławą obwodową, gdzie kluczowe jest zachowanie równej geometrii na całym obwodzie.
Poszczególne szerokości dobiera się do obciążenia i rodzaju obiektu. Dla lekkich konstrukcji wystarczy najwęższy moduł, pod ciężkie mury piętrowe dobiera się profile od LT34 wzwyż. Zasada jest prosta: im większy ciężar własny i użytkowy przenoszony na ławę, tym szerszy moduł i większa liczba prętów podłużnych wzdłuż górnej krawędzi.
Dobór modułu do typu obiektu
| Typ obiektu | Rekomendowany moduł | Szerokość ławy | Przykładowe zastosowanie |
|---|---|---|---|
| Ogrodzenie z siatki, lekka altana | LT22 | 22 cm | Fundament punktowo-ciągły pod lekkie przęsła |
| Garaż wolnostojący, budynek gospodarczy | LT24 LT26 | 24-26 cm | Ściany z pustaka ceramicznego do 19 cm |
| Dom parterowy z poddaszem użytkowym | LT34 LT36 | 34-36 cm | Mur z bloczków silikatowych 24 cm + ocieplenie |
| Dom piętrowy do 120 m² | LT38 LT310 | 38-40 cm | Mieszane ściany nośne, stropy betonowe |
| Dom z piętrem użytkowym i ciężkim stropem | LT44 LT49 | 44-49 cm | Strop żelbetowy monolityczny, dach mansardowy |
| Wiata, hala stalowa lekka | LT35 LT38 | 35-38 cm | Słupy stalowe o rozstawie do 6 m |
| Hala produkcyjna, budynek inwentarski | LT410 LT412 | 41-42 cm | Obciążenia użytkowe do 5 kN/m² |
| Budynek z podpiwniczeniem, mury do 50 cm | LT55 LT58 | 55-58 cm | Ściany fundamentowe z bloczków betonowych |
| Obiekty przemysłowe i magazyny | LT66 | 66 cm | Ławy pod słupy żelbetowe, mury do 60 cm |
Uwaga projektowa. Szerokość ławy musi zawsze wynikać z obliczeń konstruktora. Tabela powyżej uwzględnia typowe warunki gruntowe (nośność 150-200 kPa) i standardowe obciążenia, ale nie zastępuje projektu budowlanego.
Szalunki fundamentowe Tassu kompletna oferta modułów LT z cenami
Linia produktów obejmuje 23 pozycje, które pokrywają pełen zakres szerokości od 22 do 66 cm. Każdy moduł ma długość handlową 500 cm, jedynie LT22 dostępny jest dodatkowo w wersji 200 cm, przydatnej przy krótkich odcinkach i ogrodzeniach. Ceny wahają się od 92,25 zł brutto za LT22 do 622,69 zł brutto za najszerszy LT66.
| Kod modułu | Szerokość [cm] | Wysokość [cm] | Długość [cm] | Masa [kg] | Cena brutto [zł] | Cena netto [zł] | Cena brutto/mb [zł] |
|---|---|---|---|---|---|---|---|
| LT22 | 22 | 30 | 200 | ~8 | 92,25 | 75,00 | 46,13 |
| LT24 | 24 | 30 | 500 | ~20 | 124,95 | 101,59 | 24,99 |
| LT25 | 25 | 30 | 500 | ~20 | 129,95 | 105,65 | 25,99 |
| LT26 | 26 | 30 | 500 | ~20 | 134,95 | 109,72 | 26,99 |
| LT34 | 34 | 30 | 500 | ~20 | 164,95 | 134,11 | 32,99 |
| LT35 | 35 | 30 | 500 | ~20 | 169,95 | 138,17 | 33,99 |
| LT36 | 36 | 30 | 500 | ~20 | 174,95 | 142,24 | 34,99 |
| LT37 | 37 | 30 | 500 | ~20 | 179,95 | 146,30 | 35,99 |
| LT38 | 38 | 30 | 500 | ~20 | 184,95 | 150,37 | 36,99 |
| LT39 | 39 | 30 | 500 | ~20 | 189,95 | 154,43 | 37,99 |
| LT310 | 40* | 30 | 500 | ~20 | 194,95 | 158,50 | 38,99 |
| LT44 | 44 | 30 | 500 | ~21 | 214,95 | 174,76 | 42,99 |
| LT45 | 45 | 30 | 500 | ~21 | 219,95 | 178,82 | 43,99 |
| LT46 | 46 | 30 | 500 | ~22 | 224,95 | 182,89 | 44,99 |
| LT47 | 47 | 30 | 500 | ~22 | 229,95 | 186,95 | 45,99 |
| LT48 | 48 | 30 | 500 | ~22 | 234,95 | 191,02 | 46,99 |
| LT49 | 49 | 30 | 500 | ~22 | 239,95 | 195,08 | 47,99 |
| LT410 | 50* | 30 | 500 | ~22 | 246,95 | 200,77 | 49,39 |
| LT412 | 52* | 30 | 500 | ~22 | 254,95 | 207,28 | 50,99 |
| LT55 | 55 | 30 | 500 | ~24 | 314,95 | 256,06 | 62,99 |
| LT56 | 56 | 30 | 500 | ~24 | 324,95 | 264,19 | 64,99 |
| LT57 | 57 | 30 | 500 | ~24 | 336,95 | 273,94 | 67,39 |
| LT58 | 58 | 30 | 500 | ~24 | 344,95 | 280,45 | 68,99 |
| LT66 | 66 | 30 | 500 | ~26 | 622,69 | 506,25 | 124,54 |
* Nazwy katalogowe zachowują schemat LT310, LT410 i LT412, choć wymiar w milimetrach odpowiada kolejnym wartościom nominalnym.
Ile to kosztuje na metr bieżący ławy
Cena za metr bieżący rośnie proporcjonalnie do szerokości, ponieważ rośnie zużycie stali i folii. Dla porównania: ławą LT24 za 24,99 zł/mb obejmiesz najtańszy dom, a LT66 za 124,54 zł/mb stanowi już znaczący fragment budżetu. W praktyce dla domu o obwodzie fundamentów ~50 m różnica między LT36 a LT49 sięga kilku tysięcy złotych, więc warto znać realne wymiarowanie zanim zamówisz dostawę.
Rada zakupowa. Zamawiaj 5-10% zapasu ponad obwód z dokumentacji. Elementy nie dają się docinać po długości bez naruszenia siatki, a zapas pozwala pokryć naddatki na narożniki i T-kształty.
Montaż szalunków fundamentowych Tassu krok po kroku
Największą zaletą systemu jest tempo. Montaż nie wymaga stolarza, elektrycznego narzędzia tnącego ani żurawia. Wystarczą: sznurek, poziomica 60 cm, łopata, drut wiązałkowy i dwóch ludzi z rękami. Poniższa instrukcja jest zgodna z praktyką wykonawczą i zaleceniami producenta szalunków traconych.
Krok 1: Wytyczenie i wykop
Łaź fundament kopie się na głębokość strefy przemarzania, czyli 80-140 cm w zależności od regionu. Dno wykopu wyrównuje się warstwą piasku stabilizowanego (10-15 cm) i ubija zagęszczarką. Warstwa piasku rozkłada obciążenie punktowe i chroni folię PE przed przebiciem kamieniami z gruntu rodzimego.
Krok 2: Ustawienie modułów
Tassu stawia się bezpośrednio na piasku, łącząc kolejne odcinki na długości ręcznie, przez wsunięcie jednego elementu w drugi. Poziom sprawdza się sznurkiem lub niwelatorem laserowym. Przy narożnikach siatkę wycina się szlifierką kątową i formuje zagięcie, a naddatek wygina w narożnik wewnętrzny, uzyskując ciągłość zbrojenia.
Krok 3: Zbrojenie dodatkowe
Samo Tassu nie zastępuje zbrojenia głównego ławy prętów ⌀12 lub ⌀14 mm umieszczanych wzdłuż górnej i dolnej krawędzi. Druty podłużne w module Tassu pełnią rolę szkieletu rozdzielczego, a nośność zapewniają właśnie pręty dodatkowe. Łączy się je z siatką drutem wiązałkowym co 30-40 cm.
Uwaga krytyczna. Pominięcie zbrojenia podłużnego to najczęstszy błąd inwestorów kuszących się na system „szybki i bez myślenia". Ława bez prętów nośnych pracuje jak beton nieuzbrojony i pęka przy pierwszym osiadaniu gruntu.

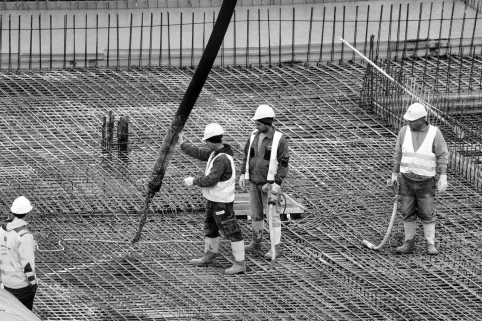

Krok 4: Betonowanie
Beton klasy C20/25 dla ław narażonych na wilgoć (a takie są wszystkie w naszym klimacie) wlewa się pompą lub prosto z gruszki. Konsystencja S3 (plastyczna) pozwala dokładnie wypełnić profil bez pustek powietrznych. Wibrowanie buławą jest konieczne siatka Tassu zaczepia bąbelki powietrza, więc samozagęszczalny beton nie wystarczy.
Krok 5: Pielęgnacja betonu
Świeżą ławę przykrywa się folią PE na 24 h, a przy temperaturze powyżej 20°C zrasza wodą co 4-6 h przez 3 dni. Prawidłowa pielęgnacja utrzymuje wilgotność, bez której wiązanie cementu przebiega nieprawidłowo i powierzchniowa warstwa kruszeje.
Czas realizacji dla typowego domu 120 m² o obwodzie fundamentów ~50 m: ekipa dwuosobowa stawia moduły w 4-6 h, betonowanie zajmuje kolejne 2 h, łącznie jeden dzień roboczy. Tradycyjne deskowanie w tej skali to minimum 2,5-3 dni.
Kiedy NIE stosować Tassu
System nie sprawdzi się w gruntach nawodnionych i ekspansywnych (iły pęczniejące) bez uprzedniej wymiany podłoża. Folia PE nie chroni przed stałym naporem wody gruntowej w takich warunkach potrzebna jest dodatkowa izolacja przeciwwodna. Drugim wykluczeniem są ławy o wysokości powyżej 50 cm tu potrzebny jest szalunek dwustronny, gdyż profil 30 cm nie utrzyma słupa betonu wyższego niż 70 cm bez rozparcia.
Tassu vs tradycyjne deskowanie co wybrać przy domu do 150 m²
Porównanie zaczyna się od czasu, ale kończy na kosztach utylizacji odpadów. Tradycyjne szalowanie kantówką 8×8 cm i sklejką wodoodporną generuje 100-150 kg odpadów na 50 m ławy, których pozbycie się z budowy kosztuje osobno.
| Kryterium | Tradycyjne deskowanie z kantówki | System Tassu LT | Różnica |
|---|---|---|---|
| Czas ustawienia 50 m ławy | 20-24 h (3 dni robocze) | 4-6 h (1 dzień) | ~75% krócej |
| Liczba osób w ekipie | 3 osoby + stolarz | 2 osoby | Mniejszy skład |
| Potrzebny sprzęt | Piła, wiertarka, wkręty, drut | Sznurek, poziomica, drut wiązałkowy | Brak elektronarzędzi |
| Demontaż po betonowaniu | 8-12 h + segregacja | Brak | ~10 h oszczędności |
| Odpady do utylizacji | 100-150 kg drewna i sklejki | Resztki siatki do 5 kg/m | ~90% mniej odpadów |
| Dokładność geometryczna | ±10 mm na 5 m | ±3 mm na 5 m | Siatka jest fabrycznie prosta |
| Koszt robocizny (50 m) | ~3 200-4 000 zł | ~1 200-1 600 zł | ~60% taniej |
| Materiał szalunkowy (50 m LT36) | ~600 zł (kantówka + sklejka) | ~1 750 zł brutto | +1 150 zł |
| Koszt łączny netto (50 m) | ~3 800-4 600 zł | ~2 950-3 350 zł | ~20% taniej |
Deskowanie tradycyjne
Mocne strony: możliwość wykonania dowolnej wysokości i kształtu, brak konieczności zamawiania modułów o stałej długości.
Słabe strony: czasochłonność, ryzyko rozszczelnienia, duża ilość odpadów, wymagany stolarz, ryzyko błędów wymiarowych przy braku doświadczenia.
System Tassu LT
Mocne strony: szybki montaż, fabryczna dokładność wymiarów, brak demontażu, lekkość (20 kg/moduł), mniejsza brygada.
Słabe strony: brak możliwości wykonania profili powyżej 30 cm wysokości, ograniczenie do 23 standardowych szerokości, konieczność zamówienia z zapasem.
Różnica w kosztach wynika z tego, że robocizna przy deskowaniu tradycyjnym stanowi zwykle 70-80% wydatku, a Tassu przerzuca tę większość na prosty montaż, który nie wymaga specjalisty. Materiałowo Tassu wypada drożej, ale łącznie (materiał + robocizna + utylizacja) oszczędza się realne 20-30%, co dla budżetu 300-400 tys. zł oznacza kwotę wystarczającą na dach albo okna.
Checklist inwestora przed zakupem
- Czy projekt konstrukcyjny określa klasę betonu i typ zbrojenia?
- Czy wykop sięga strefy przemarzania i został ubity?
- Czy obwód ławy zmierzono po dnie wykopu, nie po obrysie budynku?
- Czy uwzględniono naddatek 5-10% na narożniki i odpadki?
- Czy przy domu z piwnicą dobrano moduł powyżej 50 cm?
- Czy zaplanowano dostęp dla pompy do betonu lub gruszki?
Checklist na budowie przed betonowaniem
- Moduły Tassu stoją stabilnie, nie odchylają się od sznurka.
- Zbrojenie podłużne ⌀12/⌀14 mm jest ułożone i związane co 30-40 cm.
- Pręty wieńca wystają ponad górną krawędź na wymaganą długość zakładu (50× średnica pręta).
- Wnętrze ławy jest czyste, nie leżą w nim resztki styropianu i ziemi.
- Zamówiona klasa betonu odpowiada projektowi (minimum C20/25).
- Zaplanowano wibrowanie buławą i pielęgnację podczas wiązania.
Wybierając moduły, sprawdź też dostępność transportową: jeden standardowy zestaw (kilka modułów LT) wchodzi na przyczepę samochodu dostawczego do 3,5 t DMC, więc inwestorzy spoza dużych miast często zamawiają dostawę bezpośrednio na plac z rozładunkiem HDS.
Źródła danych i norm
PN-EN 13670:2011 Wykonywanie konstrukcji betonowych. PN-EN 1992-1-1 (Eurocode 2) Projektowanie konstrukcji z betonu. PN-EN 1997-1 (Eurocode 7) Projektowanie geotechniczne. PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Dane techniczne i cennik modułów LT zgodne z kartą producenta szalunków traconych Tassu (tassu.pl). Strefy przemarzania wg PN-EN ISO 13793 oraz mapy stref klimatycznych IMGW.
