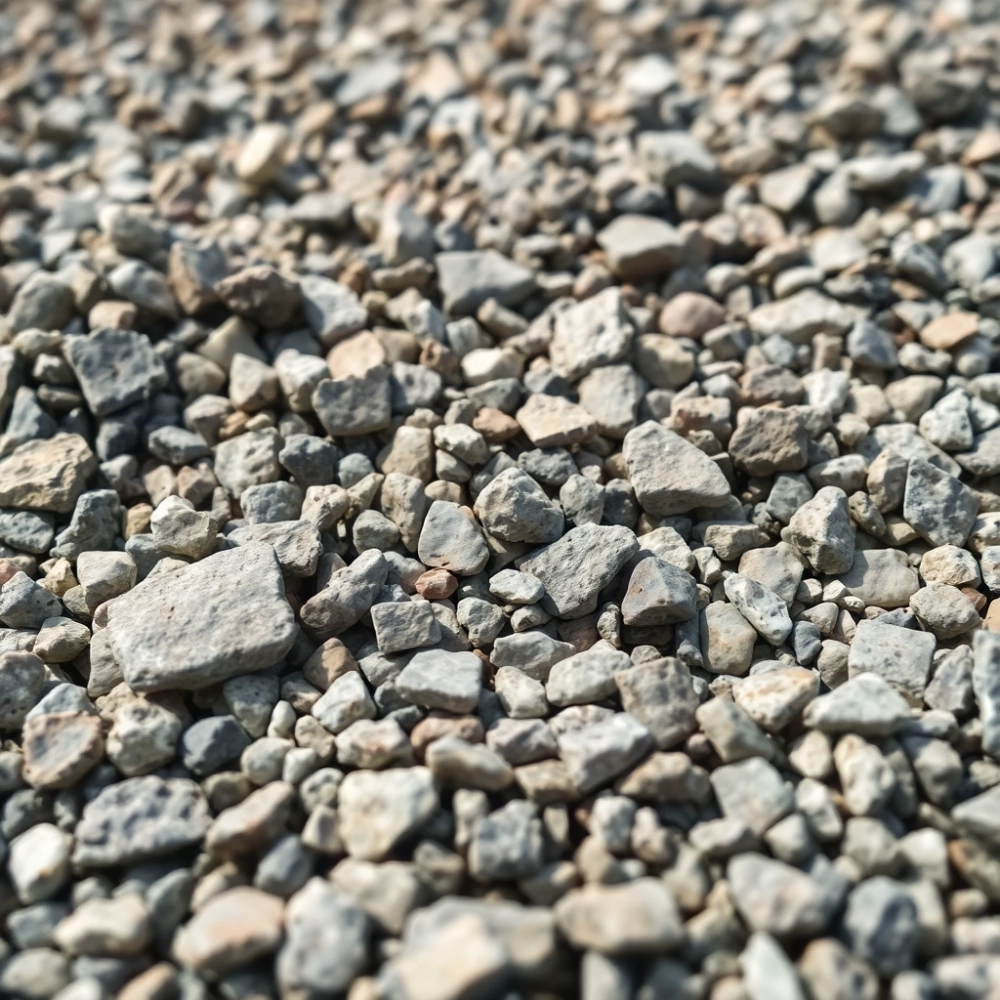

Tłuczeń pod płytę fundamentową – jak wybrać i ułożyć krok po kroku

Wybór tłucznia pod płytę fundamentową to decyzja, która pozornie wygląda na prostą w końcu to tylko kamień wysypany na dno wykopu. Tymczasem niewłaściwe kruszywo potrafi po trzech, czterech zimach wypchnąć płytę do góry, a błędy w zagęszczeniu objawiają się rysami na ścianach już po pierwszym sezonie grzewczym. Poniżej znajdziesz konkretne liczby, normy, mechanizmy fizyczne i praktyczne decyzje, które warto podjąć jeszcze przed pierwszą łopatą koparki.

• Jaką frakcję tłucznia wybrać pod płytę fundamentową
• Grubość warstwy tłucznia a rodzaj gruntu
• Układanie tłucznia pod płytę fundamentową krok po kroku
• Błędy przy tłuczniu pod płytę fundamentową jak ich uniknąć

Jaką frakcję tłucznia wybrać pod płytę fundamentową

Tłuczeń to kruszywo łamane, o nieregularnych, ostrych krawędziach, które klinują się wzajemnie pod obciążeniem. Dzięki temu warstwa z tłucznia przenosi znacznie większe naprężenia niż żwir o zaokrąglonych ziarnach, a jednocześnie zostawia pory między kamykami, przez które swobodnie odprowadzana jest woda.

Do płyty fundamentowej sprawdzają się dwie grubości ziaren: frakcja 31,5-63 mm jako warstwa nośna i drenująca, oraz frakcja 4-31,5 mm jako warstwa wyrównawcza pod bezpośredni kontakt z chudym betonem lub izolacją przeciwwilgociową. Drobny tłuczeń 0-4 mm sam w sobie pod płytą się nie sprawdza, bo zamyka pory i kapilarnie podciąga wodę z gruntu.

Kiedy tłuczeń działa lepiej niż żwir

Na gruntach słabonośnych, gliniastych i wysadzinowych tłuczeń klinuje się w sposób, który żwir o gładkich ziarnach nie powtarza. Ostre krawędzie wgryzają się w podłoże i tworzą sztywną poduszkę, redukując osiadania różnicowe nawet o 40-60% w porównaniu z warstwą żwirową o tej samej grubości.

Pod dom jednorodzinny na glinie tłuczeń 31,5-63 mm sprawdza się zdecydowanie lepiej niż pospółka, bo jego sztywność rozkłada obciążenia z budynku na większą powierzchnię gruntu rodzimego. Wysadziny mrozowe, które potrafią wypchnąć konstrukcję nawet o 5-8 cm, blokują się w porach łamanego kamienia, podczas gdy w żwirze przemieszczają się swobodnie.

Kiedy lepiej odpuścić tłuczeń

Na gruntach piaszczystych, nośnych i suchych, gdzie wody gruntowe leżą poniżej 2 m, klasyczna podsypka żwirowa 8-16 mm bywa tańsza i równie skuteczna. Tłuczeń jest też nieopłacalny przy płytach grubości poniżej 15 cm i obciążeniach użytkowych do 5 kN/m², bo różnica w nośności nie uzasadnia wyższej ceny materiału.

Grubość warstwy tłucznia a rodzaj gruntu

Grubość poduszki z tłucznia wynika z trzech czynników: nośności gruntu rodzimego, głębokości przemarzania w danym regionie i przewidywanych obciążeń użytkowych. Im słabszy grunt i cięższy budynek, tym grubsza warstwa, bo kamień musi rozłożyć nacisk na większą powierzchnię i zniwelować nierówności podłoża.

Przy płycie pod dom jednorodzinny z dachem ciężkim, na gruncie nośnym (piasek średni, pospółka), wystarcza 15-20 cm tłucznia 31,5-63 mm. Na glinie i iłach, gdzie wskaźnik CBR spada poniżej 5%, warstwa rośnie do 30-40 cm, a na gruntach wysadzinowych w strefie klimatycznej IV i V nawet do 50 cm.

Strefy przemarzania w Polsce

Głębokość przemarzania gruntu waha się od 0,8 m w zachodniej Polsce do 1,4 m w Suwałkach i Zakopanem. Tłuczeń musi sięgać poniżej tej strefy, aby woda w porach nie zamarzała i nie pęczniała, wypychając fundament ku górze. W praktyce oznacza to minimalną grubość 30 cm w zachodniej części kraju i 40-50 cm w ścianie wschodniej oraz podgórskiej.

Na gruntach organicznych, torfach i namułach warstwa tłucznia sama w sobie nie wystarczy. Konieczne jest wcześniejsze usunięcie warstwy słabej do głębokości co najmniej 0,5 m poniżej stropu warstwy nośnej albo zastosowanie geotkaniny o wytrzymałości powyżej 40 kN/m, rozkładającej obciążenia na większą powierzchnię.

Liczba warstw i zagęszczanie

Każda warstwa tłucznia powyżej 20 cm wymaga rozłożenia na dwie, a powyżej 30 cm na trzy warstwy, z zagęszczeniem po każdej. Jednorazowa warstwa 35 cm nie da się prawidłowo zageścić, bo płyta wibracyjna nie przeniesie drgań przez całą grubość, a środek warstwy zostanie sypki. W efekcie powstają kawerny, w które wchodzi woda, a po zimie pęknięcia.

Wskaźnik zagęszczenia Is dla podsypki pod płytę fundamentową nie powinien spadać poniżej 0,98 według Proctora (norma PN-EN 13242 i PN-S-02205). Oznacza to, że warstwa kamienia po ubiciu ma gęstość równą 98% gęstości maksymalnej, wyznaczonej laboratoryjnie dla danego kruszywa. Wartość tę potwierdza badanie płytą dynamiczną na budowie.

Układanie tłucznia pod płytę fundamentową krok po kroku

Prawidłowe ułożenie tłucznia zajmuje zwykle dwa, trzy dni robocze dla ekipy trzyosobowej i powierzchni 100 m². Pośpiech na tym etapie zwraca się rysami w tynku, zaciekami na ścianach i reklamacjami w izolacji przeciwwilgociowej, których naprawa po wylaniu płyty kosztuje kilkadziesiąt tysięcy złotych.

Dno wykopu wybiera się 10-15 cm poniżej projektowanej spodu płyty, aby zrobić miejsce na podsypkę. Wymiary w rzucie powiększa się o 50 cm z każdej strony względem obrysu budynku, co daje przestrzeń na deskowanie i montaż izolacji pionowej.

Krok 1. Wykop i drenaż

Po zdjęciu humusu wykopuje się warstwę gruntu do projektowanej rzędnej. Na dnie układa się rurę drenażową perforowaną PCV fi 100 mm w obsypce żwirowej, z spadkiem minimum 0,5% w kierunku studni chłonnej lub rowu. Drenaż francuski obniża poziom wody gruntowej o 30-60 cm, co chroni tłuczeń przed kapilarnym podciąganiem wilgoci.

Krok 2. Geowłóknina separacyjna

Na dno wykopu rozkłada się geowłókninę polipropylenową o gramaturze minimum 150 g/m². Pasy układa się z zakładką 30 cm i wywinięciem na ścianki wykopu do wysokości górnej warstwy tłucznia. Funkcja włókniny nie polega na wzmocnieniu mechanicznym, lecz na separacji chroni tłuczeń przed mieszaniem się z gruntem rodzimym, który wciskałby się w pory kamienia i obniżał drenaż warstwy.

Krok 3. Gruba warstwa nośna

Tłuczeń 31,5-63 mm rozsypuje się równomiernie, najlepiej z wywrotki, bezpośrednio na geowłókninę. Ciężki sprzęt powinien wjeżdżać na warstwę dopiero po jej rozłożeniu, aby nie wgniatać kamieni w grunt. Rozplantowanie wykonuje się koparką z łyżką, a w miejscach trudno dostępnych ręcznie szpadlami.

Każdą warstwę tłucznia zagęszcza się płytą wibracyjną o masie 200-400 kg, przejeżdżając po powierzchni minimum cztery razy w różnych kierunkach. Zagęszczanie wyłącznie walcem statycznym jest niewystarczające, bo nie wprowadza drgań w głąb warstwy, a jedynie dociska górne ziarna.

Krok 4. Warstwa wyrównawcza

Na zagęszczoną poduszkę nośną sypie się tłuczeń 4-31,5 mm lub kliniec 4-16 mm warstwą 5-8 cm. Jego zadaniem jest wyrównanie drobnych nierówności i stworzenie stabilnego podłoża pod izolację przeciwwilgociową. Zbyt gruba warstwa drobnego kruszywa zamyka drenaż, dlatego też może to być maksymalnie 10 cm.

Po zagęszczeniu warstwy wyrównawczej sprawdza się niwelatorem laserowym spadki poprzeczne i podłużne. Minimalny spadek 1,5% w kierunku planowanego odpływu wody chroni przed zastoiskami pod płytą. Tolerancja wysokości to ±1 cm na 3 m łaty.

Krok 5. Kontrola i odbiór

Przed ułożeniem izolacji i zbrojenia warto zlecić badanie zagęszczenia płytą dynamiczną (np. urządzenie typu ZFG). Badanie trwa godzinę, a daje pewność, że podsypka wytrzyma obciążenia bez osiadań. Wynik poniżej Is 0,98 oznacza konieczność dodatkowego zagęszczania, a powyżej 0,99 zwalnia z dalszych prac.

Błędy przy tłuczniu pod płytę fundamentową jak ich uniknąć

Najczęstsze błędy wynikają z pośpiechu, oszczędności na badaniach i braku nadzoru. Każdy z nich kosztuje więcej niż suma kilku dodatkowych godzin pracy albo jednego badania geotechnicznego. Poniżej uporządkowane zagrożenia, które pojawiają się na polskich budowach regularnie.

⚠️ Kruszywo z gliną i pyłem. Tłuczeń z domieszką gliny więcej niż 3% traci drenaż i zaczyna kapilarnie podciągać wodę. Zawsze żądaj od dostawcy deklaracji zgodności z normą PN-EN 12620, w której podana jest zawartość pyłów i iłów.

⚠️ Brak geowłókniny. Bez separacji grunt rodzimy wciska się w pory tłucznia w ciągu dwóch, trzech sezonów. Warstwa traci 30-50% pierwotnej przepuszczalności, a woda zaczyna stać pod płytą.

⚠️ Zbyt gruba jedna warstwa. Kamień nie zagęszczony w jednym przejściu rdzeń zostaje sypki. Po obciążeniu budynkiem warstwa osiada nierównomiernie, a płyta pęka w narożnikach.

⚠️ Brak drenażu obwodowego. Na glinie i iłach woda gruntowa podchodzi od spodu i boków. Bez rury drenarskiej tłuczeń nasiąka, a płyta fundamentowa zyskuje efekt „basenu", z którego woda wyciąga wszystko, co rozpuszczalne.

⚠️ Podbudowa na zamarzniętym gruncie. Układanie tłucznia na przemarzniętym podłożu skutkuje osiadaniem po rozmarznięciu, gdy lód w porach gruntu zamieni się w wodę. Sprawdzaj prognozę i termometr podłoża przed wysypaniem pierwszej warstwy.

⚠️ Oszczędność na frakcji. Tłuczeń 0-31,5 mm bywa tańszy, ale zawiera drobne frakcje, które pod płytą zachowują się jak kliniec gliniasty. Trzymaj się dwóch frakcji: 31,5-63 mm na nośną i 4-31,5 mm na wyrównawczą.

Ile kruszywa zamawiać

Na każde 10 cm grubości warstwy tłucznia 31,5-63 mm potrzeba około 1,5 tony materiału na 10 m². Współczynnik zagęszczenia wynosi 1,3, więc z 1 tony sypanego kamienia wychodzi 0,77 m³ warstwy zagęszczonej. Przy powierzchni 100 m² i grubości 40 cm zamawiasz około 60 ton tłucznia, a zapas 10% chroni przed niedoborem.

Checklista odbioru na budowie

Przed wysypaniem tłucznia:
• sprawdź deklarację zgodności z PN-EN 12620 / PN-EN 13242
• wzrokowo oceń zawartość pyłu i gliny (kamień powinien być czysty, suchy, bez brunatnych nalotów)
• zmierz głębokość wykopu niwelatorem i porównaj z projektem

Po zagęszczeniu każdej warstwy:
• płyta dynamiczna: Is ≥ 0,98
• łata 3 m: tolerancja ±1 cm
• test wody: woda wlana na powierzchnię wsiąka w mniej niż 2 minuty

Porównanie kosztowe z żwirem

Różnica w cenie tłucznia i pospółki sięga 1 500-2 000 zł dla typowej płyty 100 m². Ta kwota zwraca się jednak już w pierwszych dziesięciu latach użytkowania, gdy budynek stoi stabilnie bez rys, a izolacja przeciwwilgociowa nie traci parametrów z powodu stojącej wody pod fundamentem.

Częste pytania inwestorów

Czy tłuczeń trzeba myć przed ułożeniem?
Pranie nie jest konieczne, jeśli dostawca gwarantuje zgodność z normą. Wystarczy kontrola wzrokowa dostawy. Jeżeli kamień wygląda na brudny, możesz go zrosić wodą z węża spłynie pył, a pory pozostaną drożne.

Czy pod płytę fundamentową wystarczy sam tłuczeń bez żwiru?
Tak, pod warunkiem użycia dwóch frakcji: grubej nośnej i drobnej wyrównawczej. Sama drobna frakcja nie zapewni drenażu, a sama gruba zostawi nierówności pod izolacją.

Co zrobić, gdy grunt jest gliniasty i woda stoi w wykopie?
Przede wszystkim odpompować wodę przed ułożeniem geowłókniny. Następnie ułożyć warstwę tłucznia 31,5-63 mm grubości 40 cm w dwóch przejściach, z rurą drenażową fi 100 mm w obsypce żwirowej na obwodzie. Bez tego podsypka nasiąknie i zamieni się w warstwę nieprzepuszczalną.

Czy potrzebuję geowłókniny, gdy grunt jest piaszczysty?
Na piasku stabilizacja jest łatwiejsza, ale geowłóknina nadal chroni przed mieszaniem warstw i wrastaniem korzeni. To inwestycja 1-2 zł/m², która wydłuża żywotność drenażu o kilkanaście lat.

Jak często robić badanie zagęszczenia?
Minimum raz na 100 m² powierzchni, przy grubości warstwy powyżej 30 cm dodatkowo po każdej warstwie. Badanie kosztuje 200-400 zł i trwa godzinę, a oszczędza tysiące złotych na ewentualnych naprawach.

Każdą decyzję o frakcji, grubości i technologii układania tłucznia warto skonsultować z projektantem konstrukcji i geotechnikiem, zwłaszcza gdy badanie gruntu wskazuje wysoki poziom wody gruntowej lub/ił o niskim CBR. Normy PN-EN 12620 i PN-EN 13242 określają wymagania jakościowe dla kruszyw, ale to projektant odpowiada za dobór parametrów do konkretnej działki.

Źródła i normy: PN-EN 12620 (Kruszywa do betonu), PN-EN 13242 (Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym), PN-S-02205 (Drogi samochodowe. Roboty ziemne. Wymagania i badania), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), mapa stref przemarzania gruntu w Polsce ITB, dane cenowe z kalkulacji budżetowych inwestorów indywidualnych 2024 / 2025. Adresy stron: pkn.pl, itb.pl, isap.sejm.gov.pl.
