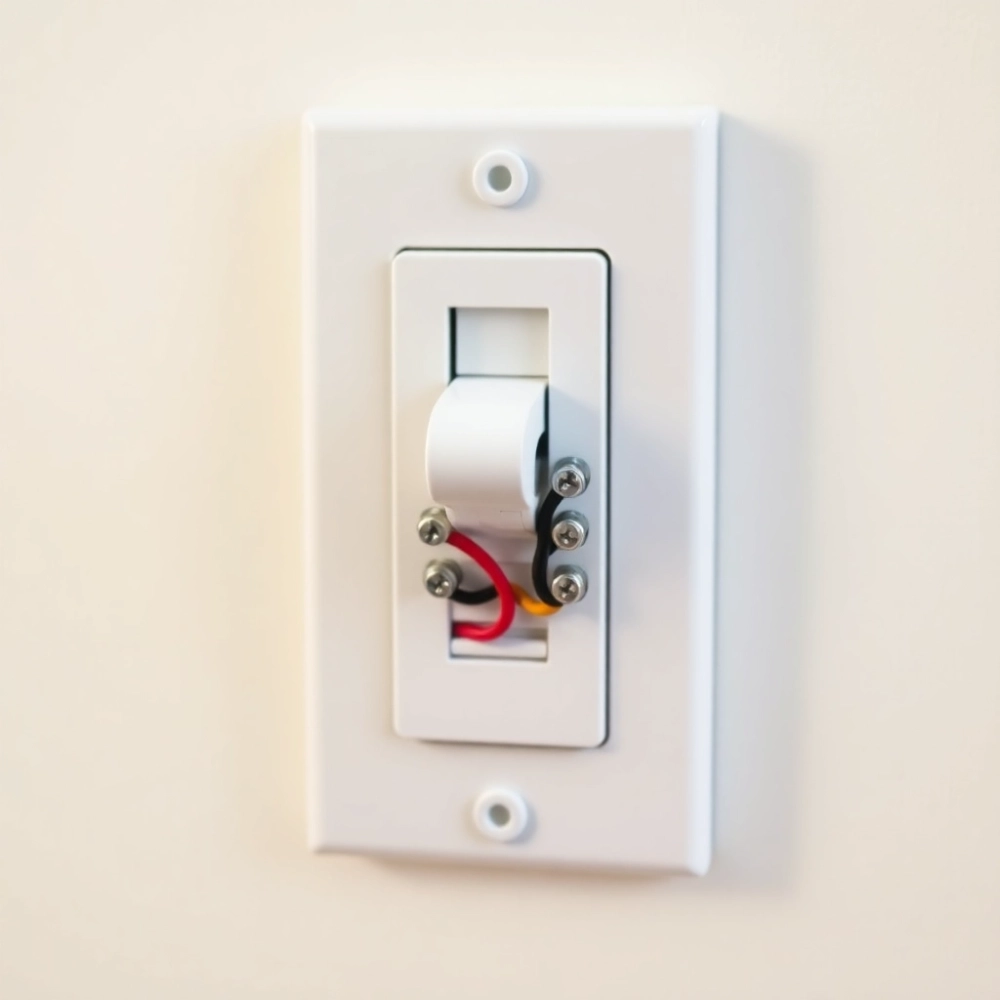

Wyłącznik zwykły jako schodowy – czy to w ogóle możliwe?

Wchodzisz po zmroku na klatkę schodową, światło zapala się dopiero u góry, więc znowu cofasz się o trzy stopnie i pstrykasz kontakt na dole a potem drugi ręką, przy drzwiach mieszkania. Właśnie w takich momentach rodzi się pytanie, czy wyłącznik zwykły jako schodowy w ogóle ma prawo działać, czy to naciągana improwizacja. Krótka, uczciwa odpowiedź: technicznie pewne rzeczy da się połączyć, ale fizyka styku i normy bezpieczeństwa szybko rozkładają ten pomysł na czynniki pierwsze.

• Czym różni się łącznik zwykły od schodowego
• Schemat podłączenia zwykłego wyłącznika w układzie schodowym
• Kiedy zwykły wyłącznik naprawdę nie wystarczy
• Pojedynczy, podwójny i krzyżowy w praktyce
• Montaż krok po kroku
• Wersja zewnętrzna stopnie ochrony IP
• Smart Home modernizacja bez kucia
• Najczęstsze pytania i konkretne odpowiedzi
• Kiedy wybrać co schemat decyzyjny

Czym różni się łącznik zwykły od schodowego

Wyłącznik zwykły, nazywany też jednobiegunowym, to najprostszy mechanizm z dwoma zaciskami: przerywa tylko tor fazowy i ma stałe pozycje „włączony / wyłączony”. W środku siedzi pojedynczy styk ruchomy, który po naciśnięciu klawisza zwiera albo rozwiera jedną parę styków. To dlatego po jego wciśnięciu światło albo świeci, albo nie stan jest jednoznaczny i niezależny od tego, co dzieje się w innej części obwodu.

Łącznik schodowy wygląda z zewnątrz identycznie, ale w środku kryje podwójny styk przełączny (change-over). Ma trzy zaciski: wspólny L oraz dwa wyjściowe oznaczone najczęściej 1 i 2. Mechanizm nie „pamięta” pozycji tak jak zwykły wyłącznik w każdej chwili łączy L albo z zaciskiem 1, albo z zaciskiem 2, nigdy z oboma naraz. Ta właśnie zdolność do przełączania przewodu fazowego między dwoma ścieżkami sprawia, że para takich łączników potrafi zapalić lampę z dwóch końców korytarza.

Różnica między tymi mechanizmami jest więc czysto funkcjonalna, a nie wizualna. Zwykły wyłącznik ma jeden tor i dwa stabilne stany, schodowy ma jeden tor i trzy możliwe konfiguracje połączeń (L→1, L→2 oraz rozwarcie obu wyjść w pozycji środkowej, jeśli taką przewidziano). Gdyby ktoś próbował wpiąć zwykły wyłącznik w miejsce schodowego, prąd płynąłby tylko wtedy, gdy oba pojedyncze styki zostałyby zatkane w odpowiednim momencie a to praktycznie oznacza kompletną utratę niezawodności i męczącą zależność od losowego ustawienia obu klawiszy.

Porównanie trzech typów w jednym rzucie oka

Schemat podłączenia zwykłego wyłącznika w układzie schodowym

Najczęściej spotykany schemat z dwoma wyłącznikami schodowymi i jedną oprawą opiera się na trzech żyłach biegnących między puszkami. Fazę doprowadza się do zacisku L pierwszego łącznika, z jego zacisków 1 i 2 prowadzi się dwa przewody korespondencyjne do zacisków 1 i 2 drugiego łącznika, a z jego zacisku L wychodzi przewód fazowy sterowany bezpośrednio do lampy. Zerowy przewód (N) i ochronny (PE) dochodzą do oprawy niezależnie, omijając łączniki ich rola to domknięcie obwodu prądowego, nie sterowanie.

Teraz wyobraź sobie, że w ten sam zestaw próbujesz wstawić zwykły wyłącznik zamiast schodowego. Mechanicznie podłączysz fazę do wejścia, a wyjście puścisz jednym z dwóch przewodów korespondencyjnych. Drugi przewód po prostu wisi. Problem pojawia się w momencie, gdy drugi, prawdziwy schodowy łącznik ustawi się na swoją alternatywną gałąź, bo obwód prądowy nie znajdzie zamknięcia. Światło zgaśnie, a co gorsza w odłączonym przewodzie korespondencyjnym pojawi się napięcie fazowe względem ziemi, co potrafi zaskoczyć nawet doświadczonego elektryka miernikiem.

Z punktu widzenia normy PN-HD 60364-4-41 układ traci odporność na samoczynne załączenie po otwarciu puszki w trakcie konserwacji. Zwykły wyłącznik nie izoluje obu gałęzi obwodu, więc dotknięcie przewodu korespondencyjnego nawet przy zgaszonym świetle grozi porażeniem, bo na drugim końcu wciąż „czai się” faza. Schodowy łącznik w pozycji środkowej rozwiera oba tory, więc pełni dodatkową funkcję bezpieczeństwa eksploatacyjnego. Tego komfortu zwykły pojedynczy styk po prostu nie zapewnia.

Co tak naprawdę robią te trzy zaciski

Zacisk L (ang. common) to punkt, do którego zawsze dochodzi faza zasilająca lub w zależności od konwencji przewód sterowany wychodzący do oprawy. W 99% domowych instalacji na L podaje się fazę, a odpływ do lampy bierze się z L drugiego łącznika, ale kolejność można odwrócić bez szkody dla logiki układu.

Zaciski 1 i 2 to dwie ścieżki, między którymi przełącza się wewnętrzny styk ruchomy. W stanie spoczynku klawisz utrzymuje styk w jednym z dwóch skrajnych położeń (na przykład L-1), a po naciśnięciu przeskakuje na L-2. Ta sprężynowa mechanika odpowiada za charakterystyczne „tyk” przy zmianie pozycji i to właśnie dzięki niej drugi łącznik, w dowolnym swoim ustawieniu, zawsze widzi zasilanie tylko na jednej gałęzi.

Rola przewodów korespondencyjnych sprowadza się do przeniesienia informacji „na której gałęzi jest faza”. Wspólna masa potencjału fazowego podróżuje naprzemiennie jednym albo drugim kablem i tam, gdzie oba łączniki akurat wybiorą tę samą gałąź, obwód się zamyka i lampa świeci. Gdy wybiorą różne obwód jest przerwany i lampa gaśnie.

Kiedy zwykły wyłącznik naprawdę nie wystarczy

Są sytuacje, w których nawet najbardziej pomysłowy majsterkowicz nie obejdzie się bez pary schodowej. Pierwszy sygnał ostrzegawczy to odległość powyżej czterech metrów między dwoma potencjalnymi miejscami sterowania oraz brak wygodnego punktu pośredniego. Drugi konieczność zapalenia tego samego światła przy drzwiach sypialni i przy wezgłowiu łóżka, bo wstawanie w nocy po to, by pstryknąć kontakt przy drzwiach, zwyczajnie nie ma sensu.

Trzeci sygnał to wielopoziomowa klatka schodowa z co najmniej dwoma podestami. Tutaj dochodzi trzeci, czwarty i piąty punkt sterowania, a wtedy obok dwóch schodowych pojawiają się łączniki krzyżowe. Czwarty scenariusz, często pomijany, to salon open space, w którym lampa sufitowa musi reagować zarówno z okolic kanapy, jak i z aneksu kuchennego.

Checklista decyzyjna w sześciu pytaniach

• Czy chcesz sterować światłem z dwóch różnych pomieszczeń lub miejsc?
• Czy odległość między tymi miejscami przekracza wygodny zasięg jednej ręki?
• Czy w nocy regularnie pokonujesz tę trasę w ciemności?
• Czy któryś z tych punktów znajduje się przy drzwiach wejściowych?
• Czy instalacja będzie przebiegać przez ścianę nośną albo sufit podwieszany?
• Czy planujesz późniejsze rozbudowy, np. czujnik ruchu albo sceny smart?

Jeśli odpowiedź „tak” pada przynajmniej dwukrotnie, para łączników schodowych jest praktycznie pewna. Trzy i więcej odpowiedzi „tak” to sygnał, że warto już na etapie remontu przewidzieć trasę dla pięciożyłowego kabla (L, N, PE oraz dwie korespondencyjne) albo od razu zainwestować w system magistralny, w którym pojedynczy przycisk przy łóżku komunikuje się z oprawą bez dodatkowych przewodów.

Konkretne scenariusze, w których schodowy wygrywa

Klatka schodowa w bloku z pięcioma kondygnacjami to klasyka: dwa schodowe na parterze i pierwszym piętrze plus jeden krzyżowy na każdym podeście pośrednim. W domu jednorodzinnym najczęstszym zastosowaniem jest korytarz na piętrze łączący trzy sypialnie kontakt przy drzwiach głównej sypialni i przy wejściu do korytarza eliminuje nocne „questy” po wyłącznik.

Osobny przypadek to garaż z przejściem do kotłowni jedno światło, dwa wejścia, typowe zadanie dla schodowej pary. Wreszcie sypialnia z dużym lustrem i garderobą, gdzie lampa sufitowa oraz kinkiet nad toaletką mogą korzystać z jednego obwodu schodowego, jeśli zachodzi taka potrzeba aranżacyjna.

Pojedynczy, podwójny i krzyżowy w praktyce

Podwójny schodowy łącznik mieści w jednej puszce dwa niezależne mechanizmy z trzema zaciskami każdy. To najlepsza opcja w łazience, gdzie jednym klawiszem steruje się światłem ogólnym, a drugim wentylatorem wywiewnym oba mechanizmy mogą być schodowe, jeśli wentylator ma być włączany z dwóch miejsc (np. przy drzwiach i przy włączniku światła głównego). Krzyżowy łącznik wkracza do akcji dopiero wtedy, gdy potrzeba trzeciego lub kolejnego punktu sterowania. Ma cztery zaciski i dwa wewnętrzne styki, które w pozycji „1” łączą wejścia z jedną parą wyjść, a w pozycji „2” z drugą parą. W łańcuchu współpracuje zawsze z dwoma schodowymi.

Nie łącz zwykłego wyłącznika zamiast krzyżowego, licząc, że „jakoś to będzie”. Fizyka styku jest tu nieubłagana: krzyżowy rozdziela jedną parę przewodów na dwie ścieżki, a zwykły po prostu zwiera lub rozwiera zamiana odwróci logikę zasilania i przy dwóch różnych stanach dwóch klawiszy lampa będzie zapalać się w losowych momentach.

Montaż krok po kroku

Narzędzia i materiały

• śrubokręt płaski 3 mm i krzyżak PH2
• miernik napięcia z atestem do 600 V (kategoria CAT III)
• szczypce do ściągania izolacji
• listwa zaciskowa Wago 221 lub kostka śrubowa 2,5 mm²
• taśma izolacyjna PCV oraz opaski zaciskowe
• dwa łączniki schodowe podtynkowe
• przewód DYdż 3×1,5 mm² na odcinki korespondencyjne

Siedem kroków podłączenia

Krok 1. Wyłącz napięcie w rozdzielni głównej i przyklej karteczkę z napisem „nie włączać”. To obowiązkowa czynność przed każdą pracą przy instalacji 230 V nie dlatego, że tak każe instrukcja, lecz dlatego, że porażenie prądem sinusoidalnym 50 Hz o napięciu 230 V jest jedną z najczęstszych przyczyn wypadków śmiertelnych w domu.

Krok 2. Sprawdź miernikiem brak napięcia na każdym przewodzie w puszce. Miernik trzeba najpierw przetestować na gnieździe pod napięciem, bo zepsuty przyrząd nie ostrzeże nikogo.

Krok 3. Zidentyfikuj przewód fazowy L (czerwony, brązowy lub czarny w starszych instalacjach) oraz neutralny N (niebieski) i ochronny PE (żółto-zielony). Faza idzie do zacisku L pierwszego łącznika; N i PE prowadzą bezpośrednio do oprawy.

Krok 4. Połącz zaciski 1 i 2 pierwszego łącznika z zaciskami 1 i 2 drugiego łącznika to dwie żyły korespondencyjne, najlepiej z żyłą sztywną Cu o przekroju 1,5 mm².

Krok 5. Z zacisku L drugiego łącznika wyprowadź sterowany przewód fazowy do oprawy. Połącz N i PE oprawy z tymi samymi żyłami wychodzącymi bezpośrednio z rozdzielni.

Krok 6. Zaciśnij wszystkie połączenia w kostce lub listwie Wago, upewnij się, że żaden odcinek żyły nie wystaje ponad 2 mm poza zacisk to typowe miejsce powstawania łuku elektrycznego przy słabym dokręceniu.

Krok 7. Po włączeniu napięcia sprawdź działanie obu klawiszy: światło powinno zaświecić i zgasnąć niezależnie od tego, w jakiej kolejności naciskasz klawisze. Jeśli lampa świeci tylko w jednej pozycji, prawdopodobnie zamieniono przewody korespondencyjne 1 i 2 zamień je przy wyłączonym napięciu.

Całość prac musi być zgodna z normą PN-HD 60364, zwłaszcza z częścią 4-41 dotyczącą ochrony przeciwporażeniowej oraz 5-52 dobrania przewodów. Certyfikat SEP uprawnia do samodzielnego wykonywania takich instalacji, choć przy pierwszej próbie warto mieć obok siebie kogoś doświadczonego.

Wersja zewnętrzna stopnie ochrony IP

Wyłącznik schodowy zewnętrzny o klasie co najmniej IP44 to absolutne minimum przy oświetleniu altany czy podświetleniu schodów prowadzących do domu. Różnica między IP44 a IP55 sprowadza się do odporności na silniejsze strumienie wody przy stałym montażu pod okapem wystarczy IP44, ale gdy obudowa będzie narażona na deszcz padający pod kątem 60°, lepiej sięgnąć po IP55. Wersje niskonapięciowe 12 V wymagają dodatkowego zasilacza z separacją galwaniczną, co komplikuje układ, ale w zamian obniża ryzyko porażenia w mokrym środowisku.

Smart Home modernizacja bez kucia

Dotykowy wyłącznik schodowy Wi-Fi lub Zigbee wygląda jak szklany panel z jednym lub dwoma polami dotykowymi, ale od środka kryje przekaźnik bistabilny 16 A oraz moduł komunikacji bezprzewodowej. Schemat modernizacji starego obwodu schodowego na taki wariant opiera się na wymianie obu łączników na modele smart, które komunikują się ze sobą bezpośrednio przez protokół mesh, zamiast potrzebować fizycznych przewodów korespondencyjnych. To ogromna zalety w remontowanych mieszkaniach, bo wystarczy doprowadzić do każdego miejsca sterowania tylko przewód fazowy i neutralny (L + N), a sam układ „schodowy” odtwarza się programowo w aplikacji.

W praktyce modernizacja wygląda tak: w pierwszej puszce wymieniasz stary schodowy na dotykowy smart, w drugiej robisz to samo, dodajesz bramkę Zigbee lub korzystasz z domowego routera Wi-Fi 2,4 GHz, parujesz oba urządzenia w aplikacji producenta, a następnie tworzysz scenę „razem”. Od tego momentu przycisk A wysyła komendę do przekaźnika w punkcie B i odwrotnie dzięki czemu układ działa identycznie jak klasyczna instalacja schodowa, ale bez kucia ścian na nowe kable.

Jeśli planujesz przejście na smart, od razu wybieraj model z wymiennym modułem przekaźnika po kilku latach żywotność przekaźnika spada poniżej 10 000 cykli i łatwiej wymienić sam moduł za 30-40 PLN niż cały szklany panel za 250 PLN.

Sterowanie z aplikacji, harmonogramy, sceny

Aplikacja mobilna pozwala ustawić automatyczne gaśnięcie światła po 10 minutach nieobecności, zdalne wyłączenie wszystkich lamp przy wychodzeniu z domu albo symulację obecności na czas urlopu. Integracja z czujnikiem ruchu PIR oznacza, że w nocy lampa na korytarzu zapala się sama na 30% mocy po wykryciu ruchu i gaśnie po dwóch minutach bezruchu. To najczęstszy scenariusz w inteligentnych domach, bo oszczędza ręczne sięganie do wyłącznika w ciemności, a zarazem pozostawia możliwość klasycznego sterowania.

Najczęstsze pytania i konkretne odpowiedzi

Czy mogę sterować wentylatorem wyłącznikiem schodowym?

Tak, pod warunkiem, że wentylator pobiera poniżej 10 A i jest podłączony do obwodu z osobnym zabezpieczeniem nadprądowym. Para łączników schodowych w zupełności wystarczy, by włączać wentylator łazienkowy zarówno przy drzwiach, jak i przy włączniku światła głównego oba mechanizmy działają na tej samej zasadzie co sterowanie lampą, bo przekaźnik 16 A spokojnie udźwignie silnik wentylatora o mocy 25-50 W.

Ile wyłączników schodowych przypada na jedną klatkę?

Tyle, ile potrzeba punktów sterowania minus dwa. Dwa końce trasy zawsze obsługują łączniki schodowe, a każdy dodatkowy punkt pośredni to łącznik krzyżowy. Na klatce pięciopiętrowej zaczynającej się w piwnicy, a kończącej na strychu, w praktyce montuje się dwa schodowe i trzy krzyżowe jeden na każdym podeście pośrednim.

Czy wyłącznik schodowy wymaga przewodu neutralnego?

Klasyczny, mechaniczny łącznik schodowy nie potrzebuje przewodu N steruje wyłącznie fazą. Inaczej wygląda sytuacja z modelem wyposażonym w podświetlenie LED albo z wersją smart. W obu przypadkach przewód neutralny jest potrzebny do zasilenia elektroniki, dlatego planując remont, warto od razu przewidzieć w puszce dodatkową żyłę N.

Czy mogę połączyć schodowy z czujnikiem ruchu?

Tak, czujnik ruchu PIR montuje się najczęściej w puszce rozgałęźnej przy oprawie i łączy równolegle z obwodem schodowym. Dzięki temu lampa zapala się automatycznie przy wykryciu ruchu po zmroku, ale ręczne sterowanie łącznikami nadal działa. Wymaga to przekaźnika bistabilnego w samym czujniku, bo zwykły przekaźnik monostabilny migotałby światłem przy każdym ruchu.

Jaka jest różnica między łącznikiem a wyłącznikiem schodowym?

To określenia tego samego urządzenia w różnych kontekstach. „Łącznik” jest terminem technicznym z normy PN-HD 60364 i obejmuje wszystkie mechanizmy sterujące, w tym schodowe. „Wyłącznik” potocznie oznacza to samo, choć w ścisłej nomenklaturze odnosi się raczej do aparatów zabezpieczających. W codziennym użyciu oba słowa są zamienne.

Kiedy wybrać co schemat decyzyjny

Prosty pokój, jeden punkt światła, jeden kontakt przy drzwiach zostaje zwykły wyłącznik jednobiegunowy, bo niczego nie komplikuje. Dwa miejsca sterowania, klasyczny korytarz albo klatka, instalacja od zera wybierz parę łączników schodowych z dwoma przewodami korespondencyjnymi. Trzy lub więcej miejsc sterowania, długi hol, kilka kondygnacji potrzebujesz dwóch schodowych i dodatkowych krzyżowych. Remont bez kucia ścian i brak przewodu korespondencyjnego najlepszy okaże się zestaw smart z komunikacją bezprzewodową. Montaż w ogrodzie lub na elewacji zadbaj o IP55 i obudowę odporną na UV, a całe okablowanie prowadź w korytkach hermetycznych.

Dobór właściwego typu wyłącznika schodowego to przede wszystkim uczciwe policzenie liczby punktów sterowania i tras kablowych, które da się poprowadzić bez kucia. Reszta to kwestia detali: podświetlenie, kolor klawisza, sposób montażu podtynkowy albo natynkowy. W sytuacji, gdy instalacja od lat funkcjonuje na pojedynczych wyłącznikach, a pojawia się potrzeba dodania drugiego punktu, najtańszą opcją jest zwykle dorzucenie łącznika schodowego i przewodu korespondencyjnego w istniejącej trasie niż wymiana całego okablowania na smart. Liczy się komfort użytkowania, który widać dopiero pierwszego wieczoru, gdy palce same trafiają tam, gdzie powinny.

Źródła i normy: PN-HD 60364-4-41 (ochrona przeciwporażeniowa), PN-HD 60364-5-52 (dobór przewodów), PN-EN 60669-1 (łączniki do instalacji domowych), norma SEP dotycząca uprawnień elektrycznych szczegóły na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz Stowarzyszenia Elektryków Polskich (sep.com.pl).
