Zbrojenie fundamentu krok po kroku: praktyczny poradnik bez błędów

Wchodzisz na budowę i widzisz, jak ekipa prowizorycznie łączy pręty na skraju wykopu. Brak podkładek dystansowych, otulina sięgająca trzech centymetrów, żebra prętów obrócone w złym kierunku. Koszt naprawy takiego błędu liczy się nie w setkach, a w dziesiątkach tysięcy złotych, bo oznacza ponowne kucie, ponowne zbrojenie i ponowne betonowanie. Prawidłowe zbrojenie fundamentu to zagadnienie inżynierskie, które wymaga zrozumienia mechaniki i chemii betonu oraz stali, a nie tylko odtworzenia schematu z projektu.

• Jak przygotować projekt i stal zbrojeniową do fundamentu
• Prawidłowy rozstaw prętów i otulina zbrojenia fundamentu
• Betonowanie zbrojenia i odbiór przed wylaniem
• Najczęstsze błędy przy zbrojeniu fundamentu i ich realne koszty
• Ile kosztuje zbrojenie fundamentu i komu powierzyć robotę
• Krótkie odpowiedzi na pytania, które inwestorzy wpisują w Google

Jak przygotować projekt i stal zbrojeniową do fundamentu

Zanim ekipa wejdzie na plac budowy, inwestor musi dysponować kompletną dokumentacją konstrukcyjną. Projekt powinien zawierać rysunki zbrojenia z wymiarowanym rozstawem prętów, średnicami, długościami zakładów oraz klasą betonu. Bez tego dokumentu każda decyzja wykonawcy staje się ruletką, w której stawką jest stabilność domu na kolejne dekady.

Kluczowy parametr to klasa stali zbrojeniowej. W Polsce od lat standardem pozostaje stal żebrowana klasy AIIIN (B500SP), spełniająca wymagania normy PN-EN 1992-1-1, czyli Eurokodu 2. Jej charakterystyczna granica plastyczności wynosi 500 MPa, a żebrowana powierzchnia zapewnia mechaniczne zakotwienie w betonie. Dzięki temu siły rozciągające przenoszą się ze stali na otaczający ją kamień cementowy poprzez zjawisko przyczepności, a nie wyłącznie tarcia.

Na etapie zamówień warto rozróżnić średnice prętów głównych i rozdzielczych. W ławach fundamentowych domu jednorodzinnego najczęściej stosuje się pręty Ø12 jako główne nośne i Ø8 lub Ø10 jako strzemiona rozdzielcze. Średnica Ø14 i Ø16 pojawia się tam, gdzie obliczenia wykazują większe momenty zginające, czyli pod ścianami nośnymi, słupami czy kominami o dużej masie.

Do pracy potrzebne będą też materiały eksploatacyjne, o których projekt często milczy. Drut wiązałkowy miękki o średnicy Ø1,2 mm służy do łączenia krzyżujących się prętów. Podkładki dystansowe betonowe lub z tworzywa utrzymują otulinę od spodu i boków. Kliny montażowe stabilizują szkielet w szalunku, a nożyce do stali oraz giętarka pozwalają uzyskać wymagane kształty bez osłabiania prętów przez przegrzewanie.

Przed zakupem warto przeliczyć łączną długość prętów z rysunków i dodać około 10% zapasu. Straty powstają przy cięciu, zakładach i ewentualnych korektach wynikłych z kolizji w wykopie.

Prawidłowy rozstaw prętów i otulina zbrojenia fundamentu

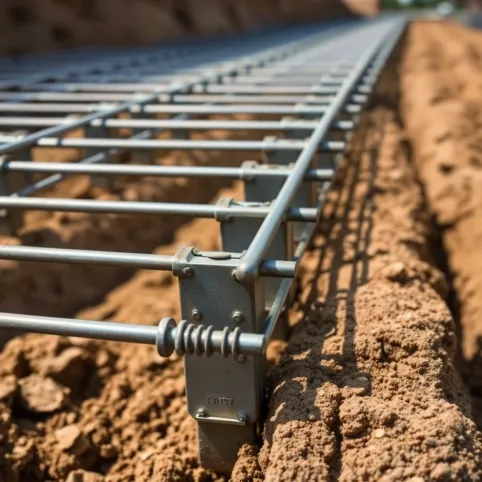

Rozstaw prętów głównych w ławie fundamentowej wynosi zazwyczaj od 15 do 25 centymetrów, w zależności od obciążenia i szerokości ławy. Gęstszy układ (co 12-15 cm) pojawia się w strefach koncentracji naprężeń, czyli przy narożnikach, pod otworami okiennymi w ścianach piwnic czy w miejscu oparcia schodów. Rzadszy rozstaw (co 25 cm i więcej) dopuszcza się w ławach, gdzie obliczenia wykazały mniejsze momenty zginające.

Pręty rozdzielcze układa się prostopadle do głównych, zwykle w rozstawie 25-30 cm. Ich rolą nie jest przenoszenie głównych sił, lecz stabilizacja szkieletu podczas betonowania i rozkład ewentualnych rys skurczowych. Dlatego cieńsza średnica (Ø8-Ø10) w zupełności wystarcza.

Otulina betonowa, czyli warstwa betonu między powierzchnią pręta a szalunkiem lub gruntem, decyduje o trwałości konstrukcji. Dla fundamentów bezpośrednio stykających się z gruntem norma PN-EN 1992-1-1 wymaga minimalnej otuliny 40-50 mm dla klasy betonu C25/30. Przy agresywniejszym środowisku (woda gruntowa, kwasy humusowe) wartość ta rośnie do 60-75 mm.

Zbyt mała otulina to najczęstsza przyczyna korozji stali zbrojeniowej. Tlen i wilgoć przenikają przez kilkumilimetrową warstwę betonu, rdza zwiększa objętość stali nawet sześciokrotnie, odspaja otaczający beton i otwiera drogę wodzie w głąb fundamentu.

Na spodzie wykopu otulinę zapewniają podkładki dystansowe o wysokości równej wymaganej otuliny minus średnica pręta. Na bokach stosuje się listwy dystansowe przy szalunku. Pręt nie może leżeć bezpośrednio na folii kubełkowej, styropianie ani na dnie wykopu, nawet jeśli wygląda to na czystą i suchą powierzchnię.

Zakłady prętów, czyli miejsca łączenia dwóch odcinków, muszą wynosić co najmniej 50 średnic łączonego pręta. Dla Ø12 to 60 cm, dla Ø16 już 80 cm. W strefach rozciąganych długość zakładu rośnie, w strefach ściskanych może się zmniejszać. Niedopełnienie tego wymogu to proszenie się o rysę dokładnie w miejscu, gdzie obciążenie jest największe.

Łączenie i wiązanie prętów w ławach oraz stopach fundamentowych

Wiązanie drutem miękkim pozostaje najpowszechniejszą metodą łączenia prętów na polskich budowach. Drut przechodzi na krzyż pod obydwoma prętami, skręca się go szczypcami lub hakem, a końcówki odgina do wewnątrz szkieletu. Takie połączenie nie przenosi momentu obrotowego, ale skutecznie utrzymuje geometrię szkieletu podczas betonowania i wibrowania.

Spawanie prętów zbrojeniowych wymaga stali spawalnej (oznaczonej dodatkowo literą W lub symbolem SP) oraz uprawnień spawacza. Domieszki manganu i krzemu w stali B500SP pozwalają na spawanie bez utraty plastyczności, ale błędy spawalnicze (przegrzanie, brak osłony gazowej) powodują kruchość złącza. Na budowach jednorodzinnych spawanie stosuje się rzadko, głównie przy nietypowych kształtach szkieletu lub łączeniu z istniejącym zbrojeniem.

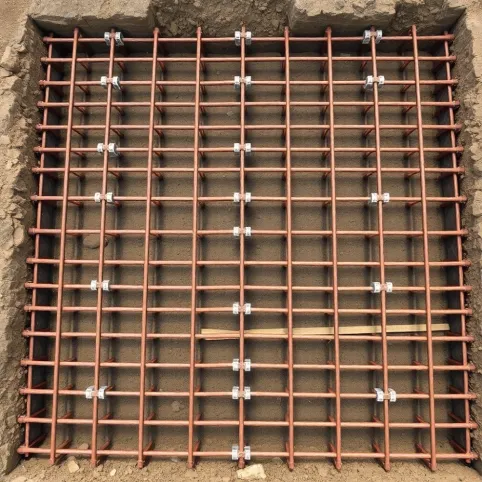

Stopy fundamentowe różnią się od ław układem zbrojenia. W stopie punktowej pręty główne układa się w dwóch prostopadłych kierunkach w warstwie dolnej i górnej, tworząc siatkę o oczkach od 10 do 15 cm. Od dołu chroni je warstwa betonu podkładowego (tzw. chudziak) o grubości minimum 10 cm, która jednocześnie wyrównuje dno wykopu i zabezpiecza przed mieszaniem się betonu konstrukcyjnego z gruntem.

Pręty pionowe, czyli startery słupów lub rdzeni żelbetowych, wyrastają ze stopy ku górze. Ich długość zakotwienia w stopie wynosi minimum 40 średnic pręta, a w słupie kolejne 40 średnic. Niedopełnienie tego wymogu to klasyczna przyczyna wyrwania słupa ze stopy podczas silnych wiatrów lub trzęsienia ziemi.

Betonowanie zbrojenia i odbiór przed wylaniem

Konsystencja betonu do fundamentów powinna mieścić się w klasie S3 lub S4 (opad stożka 100-180 mm). Zbyt sucha mieszanka nie wypełni szczelnie przestrzeni między prętami, zbyt mokra ulegnie segregacji, czyli rozdzieleniu kruszywa od zaczynu cementowego. Beton powinien trafiać do szalunku z wysokości nie większej niż 1 metr, aby nie rozbijać strukturalnie mieszanki o stal.

Wibrowanie pogłębia proces konsolidacji betonu. Buława wibracyjna wprowadzona w masę powinna być zanurzona co 30-50 cm na czas około 10-15 sekund, aż do pojawienia się na powierzchni cementowego mleka i ustąpienia pęcherzyków powietrza. Brak wibrowania zostawia w fundamencie pustki (tzw. rakowiny), które drastycznie obniżają nośność i chronią przed wilgocią.

Pogoda wpływa na zbrojenie bardziej, niż się wydaje. Latem temperatura świeżego betonu nie powinna przekraczać 30°C, zimą nie spadać poniżej 5°C. W skrajnych warunkach konieczne jest chłodzenie kruszywa lub podgrzewanie wody zarobowej.

Odbiór zbrojenia przed betonowaniem to ostatni moment na wykrycie błędów. Kontrola obejmuje średnice prętów (pomiar suwmiarką), ich rozstaw (pomiar taśmą), grubość otuliny (pomiar grubościomierzem lub szablonem) oraz czystość stali. Nalot rdzy powierzchniowej dopuszcza się po oczyszczeniu szczotką drucianą, ale głęboka korozja z ubytkami przekroju dyskwalifikuje pręt.

Z odbioru sporządza się protokół zawierający: datę, nazwę inwestycji, dane wykonawcy, rysunek z naniesionymi wymiarami ze stanu rzeczywistego, ewentualne odstępstwa od projektu i podpisy kierownika budowy oraz inspektora nadzoru. Bez tego dokumentu trudno później dochodzić roszczeń gwarancyjnych, gdy pojawią się rysy.

Najczęstsze błędy przy zbrojeniu fundamentu i ich realne koszty

Zbyt mała otulina. Skutek: korozja stali w ciągu 5-15 lat, odspajanie betonu, rysy. Koszt naprawy w skali domu jednorodzinnego to 30 000-80 000 zł za odkopy, skucie zniszczonych fragmentów i ponowne zbrojenie.

Brak podkładek dystansowych. Pręty leżą na gruncie lub folii, otulina od spodu wynosi 0-2 cm. Woda gruntowa wnika do stali, zimą zamarza i rozsadza beton od środka. Naprawa wymaga usunięcia całej warstwy zbrojenia i ponownego montażu, co na gotowym fundamencie oznacza koszt rzędu 50 000-120 000 zł.

Niewłaściwy rozstaw prętów głównych. Ekipa rozciąga pręty co 35 cm zamiast co 20 cm, twierdząc, że „wystarczy". Belka ławowa o rozstawie zbyt rzadkim ugina się bardziej, niż przewidują obliczenia, i pęka w środku rozpiętości. Koszt wzmocnienia nadproczy i podparcia stropu to 40 000-100 000 zł.

Brak zakładów lub zakłady zbyt krótkie. Pręty łączone na styk bez zachowania wymaganej długości zakładu rozjeżdżają się przy obciążeniu. Powstaje rysa pionowa dokładnie w miejscu styku. Naprawa metodą iniekcji żywicą to 15 000-30 000 zł, a w skrajnych przypadkach konieczność podparcia konstrukcji.

Użycie stali gładkiej zamiast żebrowanej. Gładka stal nie zapewnia przyczepności mechanicznej, a jedynie tarcie, które zanika w miarę pełzania betonu. W strefach rozciąganych pręt gładki „wyślizguje się" z betonu. Wymiana całego szkieletu zbrojeniowego oznacza powtórzenie kosztów robocizny i materiału, czyli 80-150 zł/m² powierzchni fundamentu.

Wlewanie betonu z dużej wysokości. Strumień betonu spada z wysokości 2-3 metrów, rozwarstwiając mieszankę. Kruszywo opada na dno, zaczyn cementowy wypływa na wierzch. Powstaje beton o nierównomiernej wytrzymałości, podatny na pękanie. Koszt skucia i ponownego betonowania to 60-100 zł/m².

Brak wibrowania. Beton układany bez wibrowania zawiera 5-10% pustek powietrznych, co obniża wytrzymałość nawet o 30%. Iniekcja rys i wzmocnienie powierzchniowe to 20 000-50 000 zł.

Ile kosztuje zbrojenie fundamentu i komu powierzyć robotę

Koszt robocizny wraz z materiałem waha się od 90 do 160 zł za metr kwadratowy powierzchni ławy fundamentowej, w zależności od regionu i stopnia skomplikowania. Sam materiał (stal) stanowi 40-55% tej kwoty, robocizna resztę. Na dom o powierzchni fundamentu 120 m² trzeba zarezerwować budżet rzędu 11 000-19 000 zł.

Kiedy NIE stosować poszczególnych rozwiązań? Stal włóknista nie sprawdza się w strefach koncentracji naprężeń, czyli pod słupami, w belkach i w miejscach oparcia schodów. Tam zawsze potrzebne są tradycyjne pręty. Klasyczne zbrojenie nie warto natomiast układać w płytach fundamentowych pod lekkie konstrukcje (garaże, altany), gdzie lepiej sprawdzi się siatka z włókien.

Powierzenie robót ekipie bez uprawnień to pozorna oszczędność. Kierownik budowy z uprawnieniami odpowiada za zgodność z projektem, a inspektor nadzoru inwestorskiego za kontrolę. Na budowie domu jednorodzinnego inwestor sam pełni rolę inspektora, jeśli nie zatrudnia osoby z uprawnieniami. Warto wtedy skorzystać z jednorazowej usługi inżyniera konstruktora, który odbierze zbrojenie przed betonowaniem za 800-1500 zł.

Krótkie odpowiedzi na pytania, które inwestorzy wpisują w Google

Zbrojenie fundamentu krok po kroku? Projekt, zamówienie stali, cięcie i gięcie, montaż podkładek, układanie prętów głównych i rozdzielczych, wiązanie drutem, kontrola otuliny i rozstawu, odbiór, betonowanie z wibrowaniem.

Jak zbroić fundament w domu jednorodzinnym? Ławy fundamentowe: dwa lub cztery pręty Ø12 wzdłuż, strzemiona Ø8 co 25-30 cm, otulina 5 cm. Stopy: krzyżujące się siatki z prętów Ø12 w dolnej i górnej warstwie, otulina 5-7 cm.

Ile stali na fundament? Orientacyjne zużycie dla ławy to 80-120 kg stali na metr kwadratowy powierzchni, dla stopy punktowej 50-90 kg/sztukę, dla płyty fundamentowej 100-140 kg/m².

Ile kosztuje zbrojenie fundamentów za m²? Materiał plus robocizna razem: 90-160 zł/m², sam materiał 40-90 zł/m², sama robocizna 50-80 zł/m².

Jaka otulina zbrojenia fundamentu? Minimum 40-50 mm przy betonie C25/30 w środowisku suchym, 60-75 mm przy agresywnym gruncie. Liczy się ją od powierzchni pręta do szalunku.

Solidny fundament zaczyna się od papierów, a kończy na równym szkielecie otoczonym betonem właściwej klasy. Każdy etap tej drogi ma swój mechanizm fizyczny i chemiczny, a każdy błąd materialny rachunek. Trzymanie się normy PN-EN 1992-1-1 i obecność doświadczonego kierownika budowy to najtańsza polisa ubezpieczeniowa na dziesięciolecia.

Źródła danych, norm i przepisów: PN-EN 1992-1-1 (Eurokod 2) za pośrednictwem Polskiego Komitetu Normalizacyjnego (pkn.pl), raporty branżowe Polskiego Związku Inżynierów i Techników Budownictwa (pzitb.pl), wytyczne ITB dotyczące projektowania i wykonywania konstrukcji żelbetowych, dane statystyczne z raportów GUS dotyczących awarii budowlanych, klasyfikacja stali zbrojeniowej wg PN-EN 10080.
