Zbrojenie na fundamenty – ile stali naprawdę potrzebujesz?

Zbrojenie na fundamenty to temat, przy którym większość inwestorów czuje niepewność: wykonawca rzuca liczbę, kosztorys wygląda jak czarna magia, a ty nie masz pewności, czy ktoś nie wliczył ci trzeciej warstwy stali „na zapas". W tym tekście dostajesz konkretne widełki kilogramów dla domów 80, 100, 120 i 150 m², metody ich liczenia krok po kroku oraz listę błędów, za które płaci się tysiącami złotych w remontach. Wszystko oparte na normie PN-EN 1992-1-1 (Eurokod 2) oraz PN-EN 10080, które obowiązują przy projektowaniu i odbiorze zbrojenia.

• Dlaczego stal jest kręgosłupem fundamentu
• Stopy fundamentowe pod hale normy kg/m³ betonu
• Płyta fundamentowa siatka, oczka i realny koszt stali
• Zbrojenie ław fundamentowych fi12 praktyka wykonawcza
• TOP 5 błędów przy zbrojeniu, które kosztują tysiące złotych
• Checklista przed zakupem stali
• Ile stali zbrojeniowej na fundamenty podsumowanie konkretem

Szacunek stali żebrowanej w hurcie na 2024/2025 rok oscyluje między 3,50 a 4,50 zł/kg te widełki stosuję w dalszych wyliczeniach. Ceny detaliczne bywają nawet 30% wyższe.

Dlaczego stal jest kręgosłupem fundamentu

Beton świetnie pracuje na ściskanie, ale przy rozciąganiu pęka już przy naprężeniach rzędu 2-3 MPa. Stal zbrojeniowa klasy AIIIN (B500SP) ma granicę plastyczności 500 MPa to właśnie ta dysproporcja sprawia, że żelbet działa jak jedno ciało. Pręty przejmują siły rozciągające i zginające, a beton chroni stal przed korozją i przekazuje obciążenia.

Źle dobrany rozstaw prętów albo za mała średnica owocują rysami już po pierwszej zimie. Rysa o szerokości 0,3 mm to otwarta brama dla wody i chlorków, a w konsekwencji dla korozji, która potrafi rozsadzić otulinę od środka. Naprawa takiego fundamentu to zazwyczaj zakres pięciocyfrowy tysiące złotych.

Stal w fundamencie odpowiada za pięć rzeczy jednocześnie: odporność na spękania w strefie rozciąganej, przejęcie momentów zginających od obciążeń pionowych i bocznych, równomierne rozłożenie sił na całą powierzchnię gruntu, kompatybilność z mrozem cykle zamrażania i odmrażania, oraz trwałość na dekady zgodnie z klasą ekspozycji XC2 lub XC3 typową dla ław i płyt.

Czynniki, które zmieniają ilość stali

Nie ma jednego uniwersalnego wyniku, bo ilość stali rośnie lub maleje w zależności od sześciu zmiennych. Technologia wykonania (tradycyjne ławy, płyta, stopy) potrafi zmienić masę stali nawet czterokrotnie przy tym samym obrysie budynku.

Lokalizacja wpływa przez strefę obciążenia śniegiem i wiatrem w Zakopanem zbrojenie stropu nad piwnicą rośnie o 15-20% w stosunku do tej samej bryły w Gorzowie. Wysokość budynku modyfikuje siły pionowe każda dodatkowa kondygnacja dokłada 8-12 kg stali na metr kwadratowy fundamentu.

Konstrukcja dachu (płaski vs tradycyjny) generuje inne siły poziome w poziomie posadowienia. Rodzaj gruntu determinuje szerokość ławy przy słabym podłożu ławy robi się szersze i wyższe, co winduje zużycie stali. Szkody górnicze w rejonach eksploatacji górniczej wymuszają wzmocnienie stref przypodporowych, czasem podwajając zbrojenie w newralgicznych przekrojach.

Stopy fundamentowe pod hale normy kg/m³ betonu

W budownictwie przemysłowym zużycie stali mierzy się w kilogramach na metr sześcienny betonu. Stopy fundamentowe bez suwnicy mieszczą się w przedziale 25-40 kg/m³, ze względu na koncentrację zbrojenia w strefie słupa i na spodzie stopy. Gdy w grę wchodzi suwnica o udźwigu 5-10 ton, norma rośnie do 50-80 kg/m³ suwnica generuje momenty dynamiczne, które trzeba przenieść przez całą bryłę stopy.

Ławy pod ściany hal przemysłowych pochłaniają 50-100 kg/m³, bo przyjmują obciążenia liniowe i pracują jak belki na sprężystym podłożu. Ściany fundamentowe żelbetowe wymagają 40-55 kg/m³, a rdzenie (słupy żelbetowe wylewane razem z fundamentem) już 90-130 kg/m³, ponieważ cała masa rdzenia skupia w sobie zbrojenie z kilku przekrojów jednocześnie.

Ławy fundamentowe zbrojenie prętami fi12 krok po kroku

Najprostszy i najtańszy schemat zbrojenia ławy pod dom jednorodzinny: 4 pręty podłużne fi12 ułożone w narożnikach strzemion, plus strzemiona fi6 co 30 cm. To klasyka wynikająca z minimalnego zbrojenia konstrukcyjnego wg PN-EN 1992-1-1.

Pręt fi12 waży 0,89 kg/mb (to 0,888 kg/mb dokładnie, ale w wyliczeniach stosuje się 0,89). Strzemię fi6 prostokątne o wymiarach 30×40 cm waży ok. 0,2 kg/szt.. Przy rozstawie 30 cm na metrze bieżącym ławy wychodzą trzy strzemiona, czyli 0,6 kg/mb stali fi6.

Teraz konkret. Dom 100 m² na obrysie 10×10 m z wewnętrzną ławą pod ścianę nośną ma łączną długość ław w przybliżeniu 50 m (obwód + ściana nośna). Zużycie stali fi12: 4 pręty × 50 m × 0,89 kg/mb = 178 kg. Zużycie stali fi6 na strzemiona: 50 m × 0,6 kg/mb = 30 kg. Razem ok. 208 kg, co przy cenie 4 zł/kg daje 8 320 zł na samą stal w ławach.

Te liczby dotyczą uproszczonego schematu domu jednokondygnacyjnego bez piwnicy. W praktyce zawsze dodaj zapas co najmniej 5% na odpady z cięcia, zakłady i nieuniknione korekty na budowie.

Kiedy ławy to zły wybór

Na gruntach organicznych, torfowych albo piaskach luźnych o niskim stopniu zagęszczenia ławy wymagają poszerzenia do 70-100 cm, co drastycznie winduje zużycie stali. W takich warunkach lepsza okazuje się płyta fundamentowa, która rozkłada obciążenia na znacznie większą powierzchnię.

Przy dużych obciążeniach skupionych (masywne kominy, słupy pod taras zadaszony) koszt zbrojenia samych ław potrafi przekroczyć koszt płyty. W domach z piwnicą ściany fundamentowe generują dodatkowe 40-55 kg/m³ stali, co zmienia kalkulację o 15-25% w górę.

Płyta fundamentowa siatka, oczka i realny koszt stali

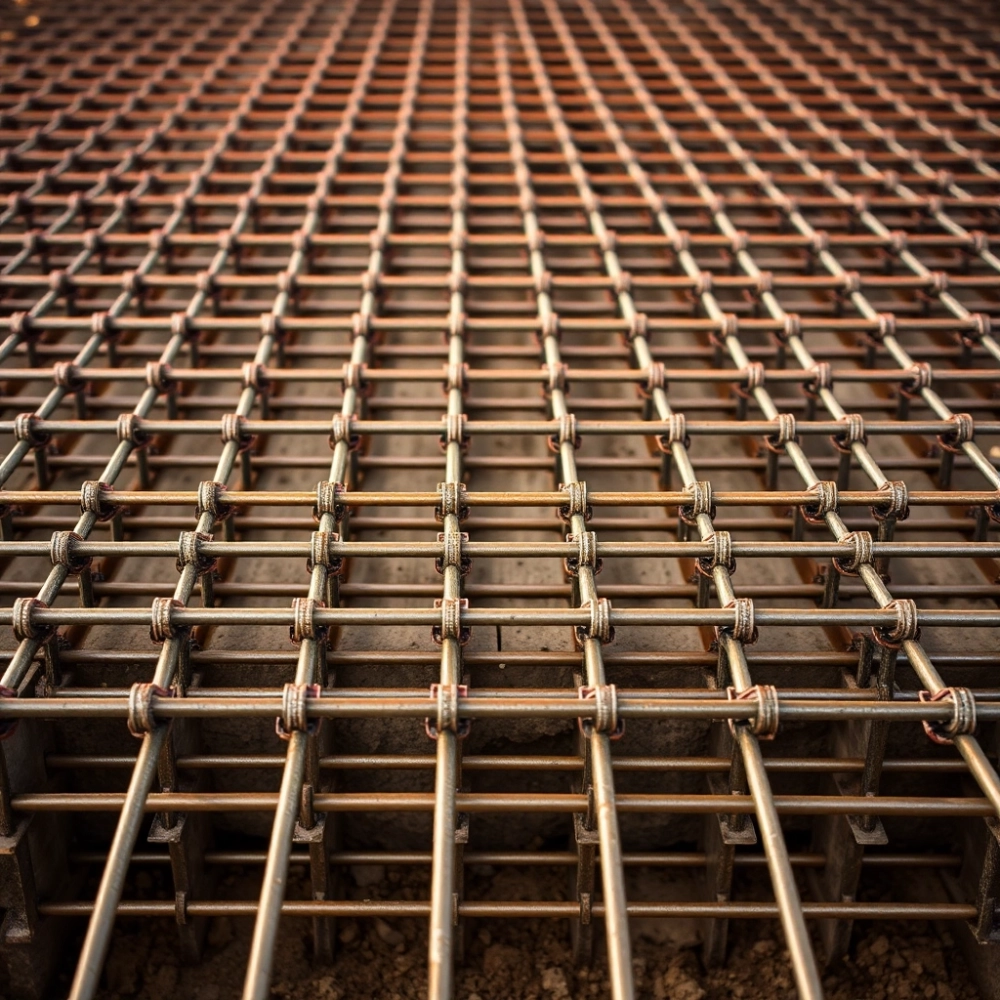

Płyta fundamentowa pracuje podobnie do stropu odwróconego obciążenia rozkładają się na całą powierzchnię, więc zbrojenie przypomina siatkę z prętów podłużnych i poprzecznych. Średnice wahają się od fi10 do fi16, ale w polskich realiach najczęściej spotykany schemat to fi12 co 15 cm dwukierunkowo, co daje 11,84 kg stali na m² płyty.

Skąd ta liczba? W metrze kwadratowym siatki o oczku 15 cm mieści się 7 prętów podłużnych i 7 poprzecznych. 14 odcinków po 1 m × 0,89 kg/mb = 12,46 kg/m². Po odliczeniu zakładów i strat realnie wychodzi 11,5-12 kg/m².

Oczko 20 cm oznacza mniej stali ok. 8,5 kg/m², ale dopuszczalne tylko w sprzyjających warunkach gruntowych i przy prostym rzucie budynku. Oczko 10 cm, stosowane przy słabych gruntach, daje 18+ kg/m², co radykalnie zmienia ekonomię płyty.

Zbrojenie płyty fundamentowej kosztuje w stosunku do ław średnio czterokrotnie więcej. To główna bariera wejścia, ale płyta daje oszczędności na izolacji przeciwwilgociowej (brak ław, mniejsza powierzchnia do hydroizolacji) i skraca czas robót ziemnych o 30-40%.

Mini-kalkulator: ile stali na dowolną powierzchnię

Wzór na szybkie oszacowanie stali w płycie: kg = powierzchnia m² × 12 (dla fi12 co 15 cm). Dla fi12 co 20 cm: mnożnik 8,5. Dla fi12 co 10 cm: mnożnik 18. Dla fi10 co 15 cm (gdy obciążenia mniejsze): mnożnik 8,3 kg/m².

Kiedy płyta to zły wybór

Na gruntach o wysokim poziomie wód gruntowych płyta wymaga dodatkowej hydroizolacji, co winduje koszt. W rejonach górskich z bardzo głębokim przemarzaniem (powyżej 1,4 m) płyta musi być układana poniżej strefy przemarzania, a to oznacza wykop na głębokość 1,5-1,8 m i dramatyczny wzrost kosztów.

Przy konieczności głębokiego posadowienia (piwnice, garaże podziemne) płyta staje się nieuzasadniona ekonomicznie lepiej sprawdzają się ściany fundamentowe i ławy na właściwej głębokości.

Zbrojenie ław fundamentowych fi12 praktyka wykonawcza

Wiązanie ław fundamentowych fi12 to robota dla dwóch ludzi. Na ławy o łącznej długości 50 m dwie osoby z doświadczeniem potrzebują 8-12 godzin samego wiązania, plus 4-6 godzin na prefabrykację strzemion. Razem dwa dni robocze, co przy stawce 50-80 zł/godz na ekipę daje 1 200-2 400 zł kosztów robocizny.

Pręty fi12 dostarczane są w odcinkach 12 m, co przy typowej długości ławy 10-12 m eliminuje konieczność spawania. Zakład prętów podłużnych to minimum 50 średnic, czyli 60 cm dla fi12. Drut wiązałkowy potrzebny: ok. 1,5 kg na 100 kg stali, zapomnij o nim przy zamówieniu.

Ile prętów zbrojeniowych na fundament domu 100 m²? Samych prętów fi12 to ok. 100 sztuk (178 kg / 1,78 kg na pręt 12 m), plus 250 strzemion fi6. Razem mowa o 350 elementach, które trzeba dostarczyć, przyciąć i powiązać.

TOP 5 błędów przy zbrojeniu, które kosztują tysiące złotych

Za mała otulina. Norma mówi o minimum 40 mm dla ław w klasie ekspozycji XC2, a w praktyce zdarzają się otuliny 20 mm. To prosta droga do korozji stal w kontakcie z wilgocią pęcznieje, pęka beton, biegną rysy. Mechanizm jest chemiczny: chlorki i wilgoć wnikają przez pory, na powierzchni stali zachodzi reakcja elektrochemiczna, tlenek żelaza zajmuje kilkakrotnie większą objętość niż sam metal.

Brak zakładu prętów. Łączenie prętów na styk bez zakładu to najczęstszy grzech wykonawców ścigających czas. W miejscu styku pręt nie przenosi siły rozciągającej, więc całe zbrojenie traci ciągłość. Beton w tym miejscu pracuje sam, a pęknięcie gotowe.

Stal gładka w strefie rozciąganej. Pręty gładkie (klasa AI, St3S) mają gorszą przyczepność do betonu ich powierzchnia nie tworzy mechanicznego zakotwienia, które dają żebra na stali AIIIN. Stosowanie stali gładkiej do zbrojenia głównego to klasyka projektów budżetowych, które po pięciu latach pokazują rysy.

Zła średnica strzemion. Strzemiona fi6 wystarczą w domach jednorodzinnych, ale w budynkach wielokondygnacyjnych potrzeba fi8 albo fi10. Oszczędność na strzemionach to pozorna oszczędność koszt tych kilograma ponad 30-tonowe naprawy.

Mieszanie klas stali. Łączenie stali AII (B500) z AIIIN (B500SP) w tym samym elemencie to proszenie się o kłopoty. Różne granice plastyczności powodują nierównomierne rozłożenie naprężeń część stali przejmuje całą siłę, reszta stoi bezczynnie, a w konsekwencji przekrój jest słabszy niż zakładał projekt.

Stal gładka fi12 ma masę 0,89 kg/mb, identyczną z żebrowaną. Ale żebra zwiększają przyczepność do betonu o 40-60% w porównaniu z gładką powierzchnią to różnica między zbrojeniem, które pracuje, a zbrojeniem, które tylko leży w betonie.

Checklista przed zakupem stali

• Klasa stali: AIIIN (B500SP) zgodnie z normą PN-EN 10080, oznakowana na prętach
• Średnice: zgodne z projektem, fi12 główne + fi6 strzemiona w domu jednorodzinnym
• Ilość: wyliczona z nawiązką 5% na odpady
• Dostawca: certyfikat zgodności (CE lub zgodność z PN-EN 10080), faktura z wagą
• Termin dostawy: zamów z 7-10 dniowym wyprzedzeniem huty pracują cyklicznie
• Magazynowanie na budowie: na legarach, pod plandeką, z dala od błota rdza powierzchniowa jest dopuszczalna, ale luźne warstwy trzeba usunąć
• Sprawdź krzywiznę: pręt wyraźnie wygięty w łuk powinien wrócić do prostej bez trwałego odkształcenia
• Zgodność atestów: numer wytopu, klasa, średnica, nazwa producenta na każdym opakowaniu

Ile stali zbrojeniowej na fundamenty podsumowanie konkretem

Dom 100 m² na ławach: 166-249 kg stali, koszt 580-1 120 zł. Dom 100 m² na płycie: 1 000-1 100 kg stali, koszt 3 500-4 950 zł. Te liczby to punkt wyjścia, bo każdy projekt indywidualnie weryfikuje zużycie w obliczeniach statycznych.

Waga pręta fi12 to 0,89 kg/mb, więc szybko przeliczysz liczbę prętów na kilogramy bez kalkulatora. Przy większych średnicach fi16 stosowanych w płytach masa rośnie do 1,58 kg/mb, fi20 to już 2,47 kg/mb to wyjaśnia, czemu każdy milimetr średnicy tak mocno winduje budżet.

Decyzja między ławami a płytą zależy od gruntu, kształtu bryły i budżetu. Ławy wygrywają ceną stali, płyta wygrywa szybkością i izolacyjnością. Wybór powinien wynikać z konkretnych warunków, nie z mody. Norma PN-EN 1992-1-1 nie rozróżnia technologii, narzuca jedynie minimalny procent zbrojenia 0,10% przekroju betonu i granicę rozstawu prętów 30 cm dla ław.

Źródła danych i norm

PN-EN 1992-1-1:2008 „Eurokod 2 Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków" wytyczne dotyczące minimalnego zbrojenia, otuliny, zakładów prętów i granic rozstawu. Norma dostępna w Polskim Komitecie Normalizacyjnym (pkn.pl).

PN-EN 10080:2007 „Stal do zbrojenia betonu Spajalna stal zbrojeniowa Postanowienia ogólne" klasyfikacja stali AIIIN (B500SP), wymagania mechaniczne, oznakowanie. Opracowana przez PKN, dostępna przez portal PKN.

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późn. zm.) wymagania dotyczące posadowienia budynków, głębokości przemarzania i klas ekspozycji betonu.

Portal PZITB (Polski Związek Inżynierów i Techników Budownictwa) praktyczne komentarze do Eurokodu 2, artykuły dotyczące zbrojenia ław i płyt fundamentowych. Strona: zgpzitb.org.pl.

Instrukcja ITB nr 194/98 „Wymiarowanie elementów żelbetowych" starsza, ale wciąż stosowana instrukcja z konkretnymi tabelami zbrojenia minimalnego dla typowych przekrojów.
