Projekt rysunku zbrojenia płyty fundamentowej to nie tylko kreski i symbole — to pytanie o skalę, czytelność i bezpieczeństwo wykonania. Dwa-trzy dylematy, które pojawiają się najczęściej, to: jak dobrać skalę i poziom szczegółowości rysunku, by wykonawca nie zgadywał; jak pogodzić ekonomię (mniejsze średnice, gęstsze rozstawy) z nośnością i odpornością; oraz jak zaprojektować otuliny i kotwienia, żeby uniknąć problemów z korozją lub niewystarczającym zakotwieniem. Ten tekst dostarcza konkretnych wytycznych do rysunku, liczb i przykładów, które można od razu sprawdzić na etapie projektu wykonawczego.

Zbrojenie Płyty Fundamentowej Rysunek

Poniżej prezentuję analizę przykładowego projektu płyty fundamentowej i zestawienie podstawowych danych rysunkowych oraz kosztowych; przykład pozwala zrozumieć, jakie informacje muszą znaleźć się na rysunku i jak przekuć rysunek w listę prętów i kosztorys. Przyjęte założenia: płyta 12,00 m × 10,00 m, grubość 0,25 m, warstwa dolna Φ14 co 200 mm (obie osie), warstwa górna Φ10 co 200 mm (obie osie), otulina 50 mm, beton C25/30, ceny orientacyjne: stal 5,80 PLN/kg, beton 450 PLN/m3. Poniżej przejrzysta tabela z obliczeniami ilości i kosztów.

Element Wartość Obliczenia / uwagi Koszt (PLN)
Wymiary płyty 12,00 m × 10,00 m (120,0 m²) Powierzchnia 120,0 m²; obrys i położenie podpor na rysunku. —
Grubość płyty 0,25 m (250 mm) Objętość betonu = 120 m² × 0,25 m = 30,0 m³ —
Beton 30,0 m³ C25/30, cena orientacyjna 450 PLN/m³ 13 500
Zbrojenie — konfiguracja Dolna warstwa: Φ14 co 200 mm; Górna: Φ10 co 200 mm Dwuwarstwowa siatka z prętami w obu kierunkach; otulina 50 mm —
Łączna masa zbrojenia ≈ 2 213 kg Obliczenie z krokiem: liczba prętów × długości × waga/m (wzór w tekście) —
Stal — materiał 2 213 kg Cena orientacyjna prętów zbrojeniowych 5,80 PLN/kg 12 839
Cięcie i gięcie (prefab) 2 213 kg Przyjęto 1,20 PLN/kg (orientacyjnie) 2 656
Montaż zbrojenia 120,0 m² Przyjęto 30 PLN/m² za montaż i wiązanie 3 600
Wylewanie i obróbka betonu 30,0 m³ Przyjęto 40 PLN/m³ za wylanie i zagęszczenie 1 200
Koszty pomocnicze (podkładki, odpady) — 6% od materiałów (beton + stal) 1 580
Całkowity koszt orientacyjny — Suma powyższych pozycji 35 375 PLN

Dane w tabeli pokazują, że dla założonej płyty o powierzchni 120 m² podstawowe koszty materiałowe (beton + stal) stanowią około 73% kosztów bezpośrednich budowy płyty; masa zbrojenia rzędu 2,2 tony przekłada się na widoczną pozycję w kosztorysie, a zmiana średnicy prętów lub rozstawu o krok (np. z 200 mm na 150 mm) łatwo zwiększy wagę o kilkadziesiąt procent. Na rysunku zbrojenia musi więc znaleźć się zarówno widok planu z rozstawami, jak i szczegóły gięcia oraz zestawienie prętów, aby wykonawca mógł precyzyjnie skalkulować cięcie, gięcie i montaż. Poniższy wykres ilustruje rozkład kosztów dla przykładu i warto go dołączyć do dokumentacji jako pomoc wykonawczą.

Skala i szczegóły rysunku zbrojenia płyty fundamentowej

Kluczowe informacje: widok ogólny płyty zazwyczaj rysuje się w skali 1:50, zaś detale gięcia i miejsca newralgiczne w skali 1:10 lub 1:5, by pokazać detale kotwień i haków. Na planie ogólnym muszą się znaleźć: osie konstrukcyjne, punktowe obciążenia, położenie podpór oraz strefy zróżnicowanego zbrojenia; bez tych elementów wykonawca nie będzie miał informacji do poprawnej interpretacji rysunku. Szczegóły, takie jak rysunek haka, długości zakotwień i przekroje poprzeczne, rysuje się powiększone i opatrzone numeracją odwołującą się do zestawienia prętów.

Zobacz także: Fundamenty cennik 2025: koszty fundamentów i roboty

Rozwijając: na rysunku planu oznaczaj pręty zgodnie z czytelnym schematem (np. symbol, średnica, rozstaw, warstwa), ale nie używaj skrótów, które mogą być mylące; zaprojektuj legendę, w której wykazujesz symbolikę prętów, foteli (podkładek), siatek i kotew. W legendzie umieść tabelę z numeracją prętów (karta prętów): typ pręta, średnica, liczba sztuk, długość każdej sztuki, masa jednostkowa, masa łącznie — to eliminuje błąd przy zamówieniu i prefabrykacji. Zadbaj też o oznaczenie poziomów (górna warstwa, dolna warstwa) oraz punktów przecięcia warstw z uwagą o otulinie.

Praktyczny detal: rysunek gięcia pręta powinien zawierać rysunek pozycji z miarami rozwiniętymi oraz numer przekroju, do którego się odnosi, a także tolerancje długości i kąty zgięć; jeśli stosujesz haki 90° lub 180°, pokaż je skalą umożliwiającą odczyt. W polu opisu technicznego podaj stal (np. B500B), klasę betonu oraz wymagane otuliny i warunki ochrony antykorozyjnej, a także instrukcję dot. połączeń mechanicznych i użycia łączników. Taki zestaw eliminuje konieczność dodatkowych wyjaśnień telefonicznych i przyspiesza produkcję zbrojenia.

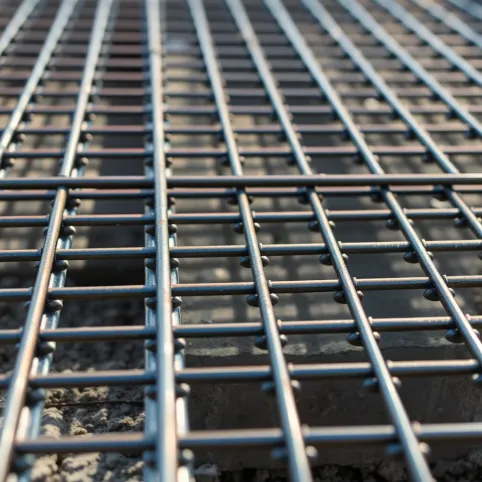

Rozmieszczenie zbrojenia w płycie fundamentowej

Najważniejsze: rozmieść zbrojenie w dwóch warstwach — dolna warstwa przenosi momenty zginające i ścina, górna warstwa kontroluje pęknięcia i momenty od obciążeń odwróconych; podstawowa konfiguracja to pręty główne w kierunku działania momentów i pręty rozdzielcze prostopadle. Na rysunku wyraźnie zaznacz strefy zbrojenia zwiększonego przy podporach, pod słupami i wokół otworów, z podaniem gęstości i średnicy prętów; np. przy kolumnach stosuje się dodatkowy pas zbrojenia o szerokości 0,5–1,0 m o mniejszym rozstawie prętów lub większych średnicach. Dokładne rozmieszczenie musi uwzględniać zarówno obciążenia stałe, jak i użytkowe, a rysunek powinien ilustrować, gdzie zachodzi konieczność zwiększenia zbrojenia.

Zobacz także: Zbrojenie Płyty Fundamentowej — Przegląd i Dobór

Konkrety: typowe rozstawy prętów w płycie fundamentowej to 150–300 mm zależnie od obciążeń; dla prętów głównych często stosuje się średnice Φ12–Φ16, a dla rozdzielczych Φ8–Φ10, co warto pokazać na rysunku planu. W miejscach koncentracji obciążeń (słupy, ściany grzewcze) przewiduje się lokalne zagęszczenie np. Φ16 co 100–150 mm lub dodatkowe pasy pod słupem o wymiarach wynikających z projektu konstrukcyjnego. Pamiętaj, by na rysunku uwzględnić dystanse dla podparcia wykonanego z podkładek i sposób zabezpieczenia otulin — to wpływa na rzeczywiste położenie prętów podczas montażu.

W praktycznym rysunku: zaznacz przekroje poprzeczne przez płyta w kilku miejscach (np. przez środek płyty, przez strefy pod kolumnami), aby pokazać położenie warstw zbrojenia względem siebie i względem dolnej powierzchni płyty; w przekrojach podaj poziomy górnej i dolnej powierzchni betonu oraz otuliny. Dodatkowo, jeśli płyta łączy się z ławami lub ścianami fundamentowymi, pokaż przejścia z wzmocnieniami i przedłużeniami prętów, a w rysunkach oznacz sposób przenikania rur i elementów instalacyjnych, by uniknąć kolizji z zbrojeniem. Rysunki powinny też wskazywać rozstaw krzyżowań prętów i minimalny zakład przy siatkach zgrzewanych.

Otuliny i wymiarowanie zbrojenia w płycie fundamentowej

Najważniejsze: otulina (odległość pomiędzy zewnętrzną powierzchnią betonu a powierzchnią pręta) dla płyty w kontakcie z gruntem zwykle przyjmowana jest 50 mm, a dla miejsc nie narażonych bezpośrednio na korozję 30–40 mm; dokładna wartość powinna być podana na rysunku i uzależniona od klasy ekspozycji środowiskowej. Rysunek powinien jednoznacznie pokazywać, czy wymiar 50 mm odnosi się do powierzchni górnej czy dolnej warstwy, i czy dotyczy poziomego czy pionowego osadzenia prętów, bo źle podana otulina to ryzyko korozji i obniżonej nośności. Wymiarowanie zbrojenia w planie powinno odnosić się do osi geometrycznych prętów (osie prętów) lub — jeśli tak ustalono — do krawędzi płyty z dopiskiem, który eliminuje dwuznaczności.

Wyjaśnienie oznaczeń: na rysunku umieszczaj wymiary do osi prętów lub do powierzchni betonu, ale konsekwentnie — nigdy mieszaj obu konwencji bez jasnej adnotacji; preferuje się wymiarowanie do osi przy podawaniu rozstawów, a do powierzchni przy wyznaczaniu położenia zewnętrznego. Minimalne odchyłki pozycji prętów warto zapisać (np. ±10 mm), ponieważ wykonawca musi znać tolerancje, aby nie przekroczyć krytycznych wymiarów dla otuliny i szczelności. Rysunek powinien także zawierać instrukcję dla wykonawcy odnośnie podkładek dystansowych — ich materiału, średnicy i rozstawu — by utrzymać wymaganą otulinę podczas betonowania.

Wymiarowanie zakładów i długości prętów: na planie i w zestawieniu prętów pokaż długości rzeczywiste (rozwinięcia) uwzględniające otuliny i ewentualne haki, a w notach technicznych podaj minimalne długości zakładów (np. wartości zależne od średnicy pręta). Zapisz sposób obliczania rozwinięcia pręta (długości prostych odcinków i promieni gięcia), podając też przyjęte promienie gięcia i kąty haków, co jest kluczowe dla prefabrykacji. Rysunek powinien jednoznacznie informować o kierunku liczenia długości — np. „długość liczyć od końca do końca rozwiniętego pręta, z uwzględnieniem promieni gięcia 2·d” — to eliminuje nieporozumienia podczas cięcia i gięcia.

Kotwienie i mocowania zbrojenia w płycie fundamentowej

Skondensowana informacja: kotwienie prętów rysuje się i wymiaruje tak, aby zapewnić rozwinięcie sił bez nadmiernych długości zakładów; typowe wartości przyjmowane orientacyjnie to zakłady rzędu 25d–40d (gdzie d to średnica pręta) w zależności od klasy stali, rodzaju betonu i stanu obciążenia, ale ostateczne wartości należy sprawdzić w obliczeniach projektowych. Na rysunku powinny znaleźć się oznaczenia miejsc łączeń (splicing) z numerami odsyłającymi do tablicy zakładów lub do noty technicznej podającej wartości lappingu i wymagane zabiegi zbrojeniowe. Pokaż też haki i ich kąty (90°/180°) z długościami zdefiniowanymi jako wielokrotność średnicy pręta, bo to preferowane rozwiązanie w krótkim zakotwieniu przy ograniczonej przestrzeni.

Szczegóły montażowe: jeżeli na rysunku przewidujesz łączniki mechaniczne zamiast zakładów, zaznacz ich położenie, typ (bez podawania producenta) i numer pozycji w zestawieniu oraz wymóg testu połączeń; mechaniczne łączniki warto oznaczyć osobnym symbolem i numerem. Rysunek musi także pokazywać elementy mocujące pręty do konstrukcji (np. gwoździe kotwiące, pręty poziome stabilizujące), rozmieszczenie dystansów i foteli oraz sposób montażu elementów prefabrykowanych, aby uniknąć przesunięcia prętów podczas betonowania. Nie zapomnij o zaznaczeniu miejsc, gdzie pręty wychodzą poza płytę (np. podciągi) i gdzie wymagane są dodatkowe zakładki lub wygięcia.

Praktyczne wskazówki: zawsze opatrz rysunek krótką tabelą lub notą z zasadami liczenia długości zakładów i z listą dopuszczalnych modyfikacji wykonawczych, aby montaż mógł być zoptymalizowany bez naruszenia wymagań konstrukcyjnych. Na rysunku dodaj też informację o wymaganym sprawdzeniu przyłączeń zbrojenia do istniejących elementów (jeśli występują) oraz o ewentualnych ograniczeniach przy wyszukiwaniu kolizji z instalacjami. Tak przygotowany rysunek skraca czas koordynacji i minimalizuje ryzyko błędów wykonawczych.

Rodzaje prętów i granulacji zbrojenia płyty fundamentowej

Główne informacje: w płycie fundamentowej korzysta się zazwyczaj z prętów żebrowanych o klasie plastyczności i granicy plastyczności odpowiadającej normom (np. B500B), a średnice dobiera się w zależności od obciążeń — najczęściej Φ8, Φ10, Φ12, Φ14, Φ16, Φ20. Poniżej prosta tabela wagowa przydatna przy tworzeniu zestawienia prętów: waga (kg/m) ≈ d² / 162, gdzie d w mm; dla Φ10 ≈ 0,617 kg/m, Φ12 ≈ 0,889 kg/m, Φ14 ≈ 1,210 kg/m, Φ16 ≈ 1,580 kg/m, Φ20 ≈ 2,469 kg/m. Rysunek powinien też określać, czy stosowany jest drut gładki do strzemion lub siatek zgrzewanych oraz czy przewidziano włókna stalowe jako uzupełnienie do kontroli pęknięć (wtedy zapisz masę włókien na m³ betonu).

Detal wyboru: dla rozdzielczych i poprzecznych używa się mniejszych średnic (Φ8–Φ10), a dla głównych nośnych Φ12–Φ16; w rysunku pokaż nazwy prętów i przyporządkuj im identyfikatory w zestawieniu prętów, aby uniknąć pomyłek przy prefabrykacji. Jeśli używasz siatek zgrzewanych, zapisz wielkość oczek i średnicę drutu (np. 150/150 mm Φ8), a w zestawieniu uwzględnij liczbę arkuszy i sposób zakładów. Zaznacz również wymagania dotyczące jakości stali (klasa, klasyfikacja) oraz ewentualne powłoki antykorozyjne tam, gdzie środowisko jest agresywne.

Informacja praktyczna: przy zamawianiu stali i przygotowywaniu rysunku gięcia podaj dokładne długości rozwinięte prętów, promienie gięcia (zalecane min. 2d lub 3d w zależności od średnicy) oraz tolerancje, a także czy pręty mają być dostarczone proste, czy gięte; to kluczowe dla kontroli kosztów i jakości. Na rysunku podaj też sposób oznaczania prętów na budowie (np. numer pozycji naklejony na pręcie), co ułatwia logistykę i przyspiesza montaż. Przy dużych zamówieniach rozważ podział listy prętów na partie i oznaczenie ich skrótem odpowiadającym miejscu montażu (np. strefa 1, strefa 2), jednak opisz to klarownie w legendzie.

Wytyczne do rysunku zbrojenia płyty fundamentowej

Najważniejsze kroki: rysunek zbrojenia powinien być kompletny, czytelny i jednoznaczny; zacznij od określenia geometrii płyty, punktów podparć i stref obciążeń, następnie zaprojektuj warstwy zbrojenia, określ szczegóły kotwień i zakładów oraz sporządź zestawienie prętów. W legendzie umieść definicje symboli, standardowe promienie gięcia oraz otulinę i tolerancje pozycji prętów; bez tej części rysunek jest niekompletny. Na końcu przygotuj tabelę prętów, rysunki gięcia i rysunki detali (postoje, haki, łączniki), które są niezbędne przy prefabrykacji.

  • Zdefiniuj geometrię płyty i punkty krytyczne (słupy, kanały, otwory).
  • Wybierz warstwy zbrojenia: średnice i rozstawy, określając kierunki prętów.
  • Zamieść przekroje pokazujące położenie warstw i otulinę.
  • Przygotuj kartę prętów: numer, opis, średnica, liczba, długość, masa.
  • Dodaj rysunki gięcia z rozwinięciami i tolerancjami, oraz instrukcję montażu.

Kontrola jakości rysunku: przekaż zestaw rysunków do sprawdzenia innemu projektantowi lub inspektorowi, sprawdź zgodność ilości stali w zestawieniu z wagami policzonymi z rysunku oraz zweryfikuj pokrycie otuliny i zakłady. Na rysunku uwzględnij też drobne elementy wykonawcze jak dystanse, podkładki, pasy antykorozyjne i sposób ochrony prętów przed kontaktem z wilgocią podczas składowania; te drobne elementy potrafią zaważyć nad trwałością konstrukcji. Przygotuj również notę z ograniczeniami wykonawczymi (np. maksymalna dopuszczalna odchyłka) i listę pytań, które wykonawca musi potwierdzić przed prefabrykacją.

Instrukcja krok po kroku dla wykonawcy i projektanta: przed wydaniem rysunków sprawdź czy wszystkie wymiary są jednoznaczne, czy numery prętów odpowiadają pozycjiom w karcie prętów, oraz czy odnośniki do detali prowadzą do poprawnych rysunków; jeśli jakieś elementy są niejasne, dopisz krótką notę wyjaśniającą. Pamiętaj, że rysunek zbrojenia to nie tylko grafika — to zamówienie materiałów i instrukcja montażu, dlatego im więcej precyzji i spójności, tym mniej poprawek podczas realizacji. Na koniec przygotuj krótki brief dla wykonawcy: lista priorytetów i punktów kontrolnych na budowie, aby roboty przebiegały sprawnie i bez niespodzianek.

Zbrojenie Płyty Fundamentowej Rysunek – Pytania i odpowiedzi

  • Jakie elementy zbrojenia powinny być pokazane na rysunku płyty fundamentowej?

    Odpowiedź: Na rysunku powinny znaleźć się pręty zbrojeniowe poziome i pionowe, otuliny, zbrojenie brzegowe oraz oznaczenia skali i kotwienia zgodnie z projektem.

  • Jaka skala rysunku i jak odczytywać wymiary?

    Odpowiedź: Zwykle stosuje się skalę 1:50 lub 1:100. Wymiary podaje się w milimetrach, a otuliny podane są w zakresie 20–40 mm zgodnie z wymaganiami projektowymi.

  • Gdzie umieszczać kotwienia i jak je wymiarować?

    Odpowiedź: Kotwienia do fundamentu należy wyznaczyć w planie rysunku z podaniem odległości od krawędzi i długości elementów kotwiących, zgodnie z projektem konstrukcyjnym oraz normami wykonawczymi.

  • Jak interpretować rozmieszczenie prętów i otuliny w płycie fundamentowej?

    Odpowiedź: Pręty główne i pomocnicze rozmieszczone są zgodnie z oznaczeniami na rysunku; otuliny zwykle wynoszą 20–40 mm w zależności od klasybetonu i wymagań ochronnych, a wszystkie przekroje i zasięgi zbrojenia opisane są w projekcie.
