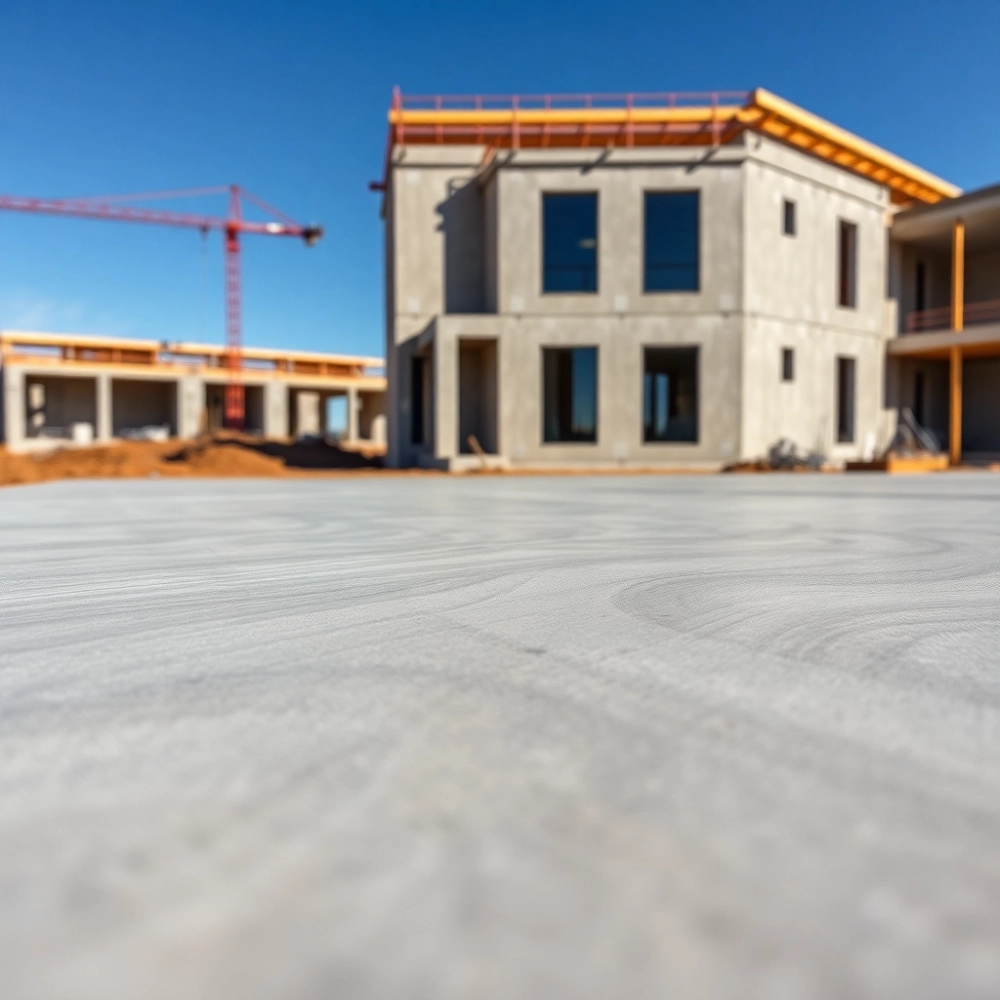

Zimna płyta fundamentowa: kiedy warto ją wybrać i jakie ma konsekwencje?

Zimna płyta fundamentowa to rozwiązanie, w którym termoizolację układa się nad żelbetem, a nie pod nim. Efekt jest prosty do odczucia portfelowego: ciepło z ogrzewania podłogowego ucieka w grunt, a sam fundament staje się mostkiem termicznym na całej powierzchni budynku. W domach pasywnych i energooszczędnych taka konstrukcja po prostu nie spełnia wymagań WT 2021, dlatego inwestorzy coraz częściej pytają, czy w ich przypadku tańsza opcja nie okaże się znacznie droższa w eksploatacji.

• Czym jest zimna płyta fundamentowa i jak działa?
• Zalety i wady zimnej płyty fundamentowej w praktyce
• Kiedy wybrać zimną płytę, a kiedy ocieploną od spodu?
• Błędy wykonawcze przy zimnej płycie fundamentowej

Czym jest zimna płyta fundamentowa i jak działa?

Nazwa „zimna płyta" wynika z fizyki, nie z marketingu. Gdy warstwa XPS lub PIR leży nad betonem, cała masa żelbetu styka się bezpośrednio z gruntem i pozostaje nieocieplona od spodu. Beton ma przewodność cieplną λ ≈ 1,7 W/mK, XPS około 0,032-0,038 W/mK, więc różnica w przenikaniu ciepła jest ponad czterdziestokrotna.

W praktyce oznacza to ciągły strumień ciepła z wnętrza domu w dół. Podłoga odczuwana jest jako chłodna, a pompa ciepła lub kocioł musi pracować dłużej, żeby utrzymać zadaną temperaturę. W domach z ogrzewaniem podłogowym efekt jest szczególnie dotkliwy, bo rurki grzewcze oddają energię nie tylko do pomieszczenia, ale też do gruntu.

Warstwy w wariancie zimnym

Typowy przekrój zaczyna się od zagęszczonego podłoża piaskowego. Na nim leży chudy beton (podkładowy) grubości 8-10 cm, dalej folia PE 0,3 mm jako izolacja przeciwwilgociowa. Dopiero na tym wszystkim pojawia się płyta żelbetowa (zwykle 20-25 cm), a dopiero nad nią warstwa termoizolacji 8-12 cm. Na koniec wylewka z ogrzewaniem podłogowym i posadzka.

W takim ułożeniu warstw żelbet „wisi" pomiędzy chłodną ziemią a ogrzewaną podłogą. Zimna płyta fundamentowa staje się więc jednocześnie akumulatorem chłodu i mostkiem termicznym o powierzchni równej całemu budynkowi. Współczynnik U dla tego układu, przy 10 cm XPS λ = 0,035, wynosi około 0,30 W/m²K, czyli niemal dwukrotnie więcej niż wymaga Warunków Technicznych 2021.

Fizyka strat ciepła

Strata cieplna idzie dwoma drogami. Pierwszą jest kondukcja przez beton i grunt pod spodem. Drugą jest promieniowanie i konwekcja na krawędziach płyty, gdzie brakuje izolacji brzegowej. W domu 120 m² przy temperaturze wewnętrznej 21°C i gruncie 9°C różnica potencjału termicznego sięga 12 K.

Przy współczynniku U = 0,30 W/m²K taka płyta traci rocznie około 4,5-6,5 MWh, w zależności od strefy klimatycznej. W przeliczeniu na pompę ciepła o COP 3,5 to dodatkowe 1300-1900 zł w rachunkach rocznie. Kwota nie robi wrażenia w pierwszym sezonie, ale po 15 latach eksploatacji uzbiera się kilkanaście tysięcy złotych.

Zalety i wady zimnej płyty fundamentowej w praktyce

Najczęściej powtarzanym argumentem za zimną płytą jest niższy koszt wykonania. Różnica w materiale termoizolacyjnym to około 30-50 zł na każdym centymetrze grubości na metr kwadratowy, więc rezygnacja z 15 cm XPS pod płytą realnie obniża budżet o 4,5-7,5 tys. zł dla domu 100 m². To kwota, która na etapie budowy robi różnicę.

Druga zaleta to prostota wykonania. Ekipa nie musi układać izolacji na warstwie chudziaka z chirurgiczną precyzją, więc tempo prac rośnie o 1-2 dni. Mniejsze ryzyko błędów przy folii PE, łatwiejsze prowadzenie instalacji podposadzkowych. Te czynniki mają znaczenie, gdy harmonogram budowy jest napięty.

Realne wady

Lista wad jest dłuższa i poważniejsza. Po pierwsze, straty ciepła w dół wynoszące 30-50% całkowitej transmisji przez przegrodę podłogową. Po drugie, punkt rosy pojawia się wewnątrz żelbetu lub na styku z izolacją nad płytą. Przy wilgotności względnej powietrza 60% i temperaturze wewnętrznej 21°C kondensacja zachodzi już przy 13°C, a płyta od spodu ma właśnie tyle.

Kondensacja to nie tylko teoria. W domach z wilgotną wylewką lub świeżym tynkiem w pierwszych dwóch sezonach grzewczych potrafi pojawić się pleśń pod posadzką, a nawet degradacja XPS od strony betonu. Mostki termiczne na krawędziach dochodzą do 0,8 W/mK w narożnikach, co widać jako zimne strefy przy ścianach.

Kiedy zimna płyta ma sens

Domki letniskowe, altany, budynki gospodarcze bez ogrzewania podłogowego to typowe przypadki, gdzie taki wariant jest akceptowalny. Również obiekty z instalacją grzejnikową i wysokim poziomem wód gruntowych, gdzie wykop pod 30 cm XPS jest technicznie niemożliwy, mogą korzystać z płyty bez izolacji dennej. W takich sytuacjach zimna płyta fundamentowa to rozsądny kompromis inżynierski.

Kiedy wybrać zimną płytę, a kiedy ocieploną od spodu?

Kluczowa jest odpowiedź na trzy pytania. Jaki jest projektowany standard energetyczny? Czy w domu będzie ogrzewanie podłogowe? Jaki jest poziom wód gruntowych na działce? Od tych trzech zmiennych zależy, czy zimna płyta fundamentowa spełni wymogi, czy też wymusi poprawki w trakcie budowy.

Domy pasywne i energooszczędne (EUco ≤ 15 kWh/m²rok) wymagają U podłogi ≤ 0,12 W/m²K. Taki współczynnik osiąga się tylko z XPS-em pod płytą o grubości minimum 25 cm lub kombinacją XPS + PIR. Wariant zimnej płyty w ogóle nie wchodzi w grę, bo żadna sensowna grubość izolacji nad żelbetem nie zbliży się do tej wartości.

Dom standardowy z WT 2021

Wymóg WT 2021 to U ≤ 0,18 W/m²K dla podłogi na gruncie. W domu standardowym z ogrzewaniem podłogowym osiągnięcie tej wartości z izolacją nad płytą jest technicznie możliwe przy 18-22 cm XPS, ale ekonomicznie absurdalne. Tak gruba warstwa nad żelbetem podnosi posadzkę o ponad 20 cm, generuje problemy z wysokością progu i kosztuje więcej niż XPS pod płytą.

Dla typowego domu 120 m² z pompą ciepła i podłogówką optymalny układ to 15-20 cm XPS pod płytą, 5-8 cm XPS na krawędziach i w strefie brzegowej. Współczynnik U spada wtedy do 0,10-0,13 W/m²K, a koszt dodatkowej izolacji dennej zwraca się w 6-9 lat w porównaniu z wariantem zimnym. To prosta kalkulacja, choć rzadko kto ją pokazuje inwestorowi.

Wysoki poziom wód gruntowych

Jeśli woda gruntowa stoi powyżej 1,5 m poniżej poziomu terenu, kopanie wykopu pod 20 cm XPS bywa technicznie niemożliwe bez odwodnienia. W takiej sytuacji zimna płyta fundamentowa z grubą warstwą XPS nad betonem staje się racjonalnym wyborem. Izolacja przeciwwilgociowa z papy lub folii PE grubości 0,4 mm zabezpiecza żelbet, a kondensację ogranicza szczelna folia paroizolacyjna od wewnątrz.

Błędy wykonawcze przy zimnej płycie fundamentowej

Trzy kategorie błędów powtarzają się na polskich budowach niemal rytmicznie. Pierwszą jest brak izolacji brzegowej na krawędziach płyty. Bez pionowego XPS szerokości 50-80 cm i grubości równej warstwie nad płytą, ucieczka ciepła na obwodzie podwaja współczynnik U nawet przy dobrej izolacji poziomej.

Drugim błędem jest zastosowanie EPS zamiast XPS w strefie narażonej na wilgoć. EPS nasiąka wodą i traci nawet 40% właściwości izolacyjnych po 5 latach kontaktu z wilgotnym gruntem. Zimna płyta fundamentowa wymaga XPS o wytrzymałości na ściskanie minimum 300 kPa lub PIR zamkniętokomórkowego, bo pianka otwartokomórkowa w takiej lokalizacji to gwarancja problemów.

Trzeci błąd to rezygnacja z folii paroizolacyjnej od strony pomieszczenia. W wariancie zimnym para wodna migruje przez wylewkę, dociera do granicy ciepła (punkt rosy) i skrapla się w warstwie XPS lub na betonie. Efekt to obniżenie izolacyjności, rozwój grzybów i trwałe zawilgocenie. Folia PE 0,2 mm ułożona bezpośrednio pod wylewką odcina tę drogę.

Lista kontrolna dla inwestora

• Ustal z projektantem, czy Twoja działka wymaga izolacji dennej (poziom wód gruntowych, rodzaj gruntu).
• Sprawdź, jakim współczynnikiem U charakteryzuje się przyjęte rozwiązanie w dokumentacji.
• Wybierz XPS o wytrzymałości ≥ 300 kPa lub PIR zamkniętokomórkowy, nie EPS.
• Zapewnij ciągłość izolacji brzegowej na całym obwodzie, minimum do głębokości przemarzania.
• Ułóż folię paroizolacyjną od strony pomieszczenia, bez przerw i fałd.
• Zamów badanie termowizyjne po pierwszym sezonie grzewczym, żeby zweryfikować mostki.

Kalkulacja długoterminowa

Dla domu 120 m² w centralnej Polsce, ogrzewanego pompą ciepła o COP 3,5, różnica kosztów eksploatacji między płytą ciepłą a zimną to 1300-1900 zł rocznie. Po 20 latach to 26-38 tys. zł, czyli czterokrotność oszczędności początkowej. Zimna płyta fundamentowa w domu całorocznym jest więc pozorną oszczędnością, która zamienia się w trwały wydatek.

W domach z kotłem gazowym o sprawności 92% różnica jest mniejsza (700-1100 zł rocznie), ale nadal istotna w bilansie 20-letnim. Jedynym przypadkiem, gdzie zimna płyta naprawdę się opłaca, są budynki sezonowo użytkowane lub podpiwniczone, gdzie izolacja denna jest fizycznie niemożliwa.

Wskazówka praktyczna: Poproś wykonawcę o wyliczenie współczynnika U dla obu wariantów i porównanie z wymogiem WT 2021. Jeśli projektant nie potrafi podać konkretnej liczby, traktuj to jako sygnał ostrzegawczy. Rzetelna dokumentacja zawsze zawiera obliczenia cieplne dla każdej przegrody.

Kiedy NIE stosować zimnej płyty

Dom pasywny lub energooszczędny, wysokie wymagania akustyczne (zimna płyta wzmacnia perkusję kroków), ogrzewanie podłogowe jako jedyne źródło ciepła, niski poziom wód gruntowych pozwalający na głęboki wykop. W każdym z tych przypadków lepsza jest płyta z izolacją denną, bo fizyka budynku nie znosi kompromisów w miejscu styku z gruntem.

Decyzja o wyborze między zimną płytą a ocieploną od spodu wymaga znajomości normy PN-EN ISO 13370 (wymiana ciepła przez grunt) oraz aktualnych Warunków Technicznych. Bez tych danych łatwo przeoczyć, że oszczędność 5 tys. zł na starcie oznacza 30 tys. zł strat w perspektywie pokolenia.

Zimna płyta fundamentowa pozostaje rozwiązaniem niszowym, choć w polskich realiach wciąż zbyt często stosowanym. Świadomy inwestor pyta o współczynnik U, żąda obliczeń cieplnych i sprawdza ciągłość izolacji brzegowej. Kto tego nie robi, przekona się o skutkach w pierwszym rachunku za ogrzewanie.

Źródła danych: Warunki Techniczne 2021 (Dziennik Ustaw 2022 poz. 1225), norma PN-EN ISO 13370, dane katalogowe producentów XPS dostępne na stronach ITB (instytut techniki budowlanej) oraz portal ITB-KOMIN.
