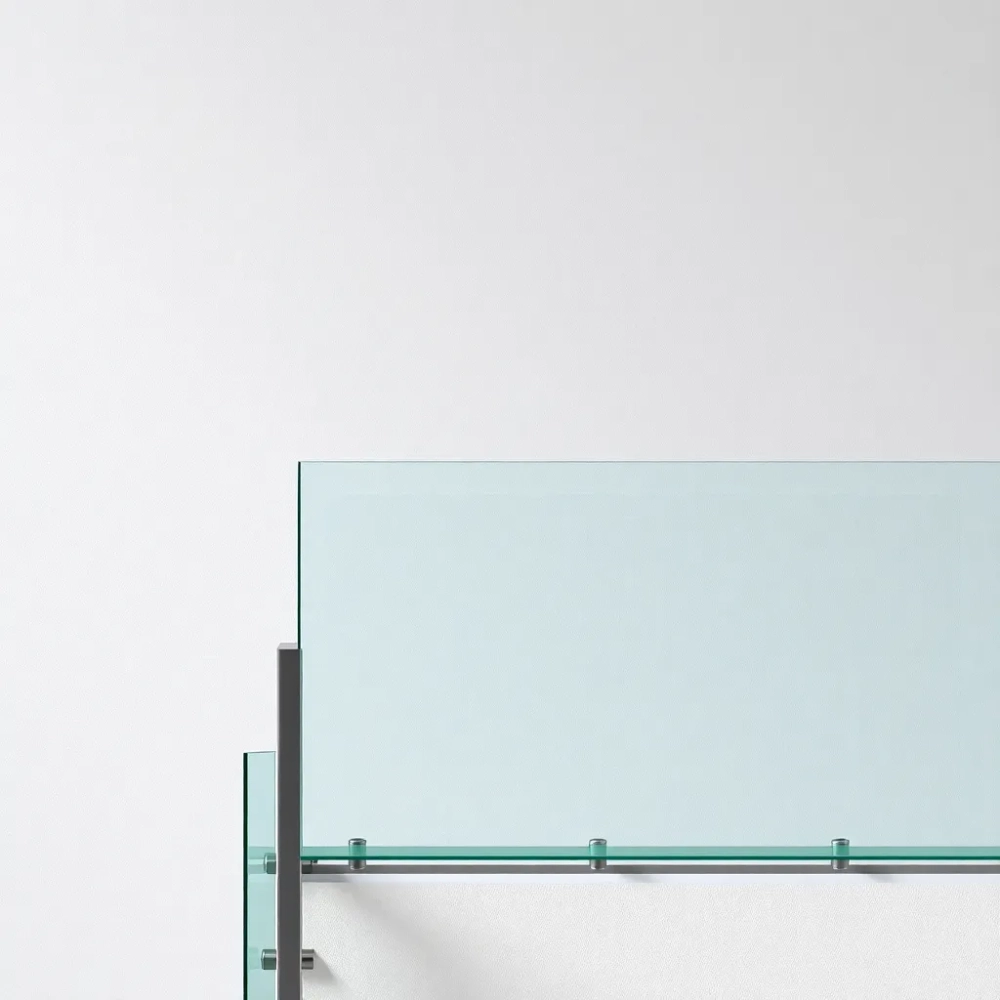

Balustrada na rotulach 2025: Montaż, typy i bezpieczeństwo
W poszukiwaniu minimalistycznego designu i maksymalnej stabilności, architekci i inwestorzy coraz śmielej sięgają po rozwiązania, które rewolucjonizują sposób montażu elementów szklanych. Balustrada na rotulach to nic innego jak genialne w swojej prostocie mocowanie tafli szkła hartowanego za pomocą punktowych, metalowych okuć, gwarantujące optyczną lekkość i niezwykłą wytrzymałość konstrukcji. To nowoczesna odpowiedź na estetyczne i techniczne wyzwania współczesnego budownictwa, pozwalająca na stworzenie niemal niewidocznych barier, które mimo to zapewniają najwyższy poziom bezpieczeństwa.
- Rodzaje i zastosowania rotul w balustradach szklanych
- Montaż balustrady szklanej na rotulach krok po kroku
- Balustrada na rotulach: Bezpieczeństwo i normy 2025
- Projektowanie i wycena balustrady na rotulach
- Q&A
Rozwój technologii budowlanych nieustannie pcha nas ku bardziej innowacyjnym i estetycznym rozwiązaniom. Spójrzmy, jak poszczególne parametry wpływają na wybór systemów balustrad szklanych. Dane pokazują wyraźne trendy i preferencje rynkowe, które są wynikiem kompromisu między funkcjonalnością, estetyką a kosztami. Przyjrzyjmy się bliżej, jak na tle popularnych systemów szklanych wypadają mocowania punktowe.
| Rodzaj mocowania | Grubość szkła (mm) | Zastosowanie | Szacowany koszt instalacji (za mb) |
|---|---|---|---|
| Balustrada na rotulach (punktowe) | 10-21.52 (laminowane) | Schody, balkony, antresole, fasady | 800-1500 PLN |
| System profilowy dolny | 8-21.52 (laminowane) | Balkony, tarasy, wyższe obciążenia | 600-1200 PLN |
| Słupki z mocowaniem obejmowym | 8-12 | Tańsze realizacje, mniejsze obciążenia | 400-900 PLN |
| Zintegrowany z konstrukcją | 12-21.52 (laminowane) | Minimalistyczne wnętrza, wysokie wymagania estetyczne | 1000-2000 PLN |
Jak widać, balustrada na rotulach plasuje się w czołówce pod względem kosztów, co jest naturalną konsekwencją zaawansowanej technologii i estetyki, którą oferuje. Nie jest to rozwiązanie dla każdego, ale z pewnością dla tych, którzy cenią sobie wyrafinowany design i poczucie przestronności. Ważne jest, aby zrozumieć, że cena idzie w parze z unikalnymi korzyściami, takimi jak niemal niewidzialna bariera, która nie zaburza harmonii otoczenia. Inwestując w tego typu rozwiązanie, inwestujemy w długoterminową estetykę i trwałość, która przełoży się na wartość nieruchomości. Czasami warto zapłacić trochę więcej, żeby nie żałować później "półśrodków".
Rodzaje i zastosowania rotul w balustradach szklanych
Rotule, zwane również punktowymi mocowaniami do szkła, to istne dzieło inżynierii, pozwalające na tworzenie iluzji lewitującego szkła. Wykonane najczęściej ze stali nierdzewnej, rzadziej z aluminium anodowanego, pełnią rolę zarówno konstrukcyjną, jak i estetyczną. Ich minimalistyczny design idealnie wpisuje się w nowoczesne wnętrza, choć coraz częściej znajdujemy je również w klasycznych aranżacjach, gdzie przełamują stereotypowe podejście do balustrad. Na rynku dostępne są różne typy rotul, które różnią się sposobem montażu i estetyką.
Zobacz także: Balustrady balkonowe nowoczesne wzory – inspiracje
Wyróżniamy rotule dystansowe, które odsuwają szybę od ściany lub słupka, tworząc efekt przestrzeni. Istnieją również rotule przelotowe, używane, gdy konieczne jest przełożenie mocowania przez otwór w szkle, co często ma miejsce w przypadku paneli fasadowych lub kabin prysznicowych. Różnorodność kształtów – od klasycznych cylindrycznych po bardziej futurystyczne, geometryczne formy – daje projektantom niemal nieograniczone możliwości. Pamiętajmy, że każda balustrada na rotulach to nie tylko mocowania, ale przede wszystkim precyzyjnie wykonane szkło.
W balustradach szklanych na rotulach zastosowanie znajduje przede wszystkim szkło hartowane lub laminowane hartowane. Szkło hartowane, o grubościach zazwyczaj od 10 do 12 mm, jest do pięciu razy bardziej odporne na stłuczenia niż zwykłe szkło, a w przypadku pęknięcia rozpada się na drobne, nieostre kawałki. Z kolei szkło laminowane hartowane, często o grubości 17.52 mm (8+8.4+8 mm) lub 21.52 mm (10+10.4+10 mm), składa się z dwóch lub więcej tafli szkła połączonych folią PVB. Nawet po stłuczeniu szkło pozostaje w ramie dzięki folii, co znacząco zwiększa bezpieczeństwo. To rozwiązanie jest kluczowe w miejscach publicznych, gdzie ryzyko upadku jest większe.
Zastosowanie rotul jest niezwykle szerokie. Idealnie sprawdzają się w budynkach użyteczności publicznej, takich jak galerie handlowe, biurowce czy hotele, gdzie ważne jest wrażenie przestronności i nowoczesności. W domach prywatnych dodają elegancji schodom, balkonom i antresolom, stanowiąc luksusowe dopełnienie wnętrza. Wyobraź sobie piętro z panoramicznym widokiem na salon – szklana balustrada na rotulach to właśnie to! Nawet na zewnątrz, jako elementy elewacji czy balustrady tarasowe, rotule spełniają swoje zadanie, nie blokując światła ani widoków. Klient, dla którego projektowaliśmy balustradę w penthouse’ie, był zachwycony efektem niemal niewidocznej bariery, która w pełni otworzyła przestrzeń na miasto.
Zobacz także: Balustrady: cennik i czynniki wpływające na cenę 2025
Rotule są również nieocenione w projektach, gdzie kładzie się nacisk na minimalizm i transparentność. Brak widocznych słupków czy poręczy pozwala na swobodny przepływ światła i optyczne powiększenie przestrzeni. To rozwiązanie staje się wizytówką każdego wnętrza czy fasady, które stawia na nowoczesny design i niebanalne detale. Pamiętajmy, że diabeł tkwi w szczegółach, a rotule to jedne z tych, które potrafią zrobić ogromną różnicę.
Montaż balustrady szklanej na rotulach krok po kroku
Montaż balustrady na rotulach to precyzyjny proces, który wymaga nie tylko wiedzy technicznej, ale i doświadczenia. To nie jest typowe "zrób to sam" zadanie, bo każda, nawet najmniejsza niedoskonałość, może zaważyć na bezpieczeństwie i estetyce całej konstrukcji. Zaczynamy zawsze od dokładnego pomiaru i przygotowania podłoża. Fundament, na którym będzie opierać się balustrada, musi być stabilny i wytrzymały – czy to beton, cegła, czy stalowa konstrukcja. Nie ma tutaj miejsca na improwizację, a w przypadku ścian gipsowo-kartonowych musimy pomyśleć o dodatkowym wzmocnieniu wewnątrz.
Kolejnym etapem jest wyznaczenie punktów mocowania rotul. To niezwykle istotny krok, który decyduje o równomiernym rozłożeniu obciążeń na tafli szkła. Korzystamy z poziomicy laserowej, żeby każdy otwór był dokładnie tam, gdzie powinien. Rozstaw rotul jest kluczowy i zależy od grubości oraz wielkości paneli szklanych. Zazwyczaj rotule rozmieszcza się co 80-120 cm, ale ostateczną decyzję podejmuje projektant na podstawie obliczeń statycznych. W przypadku większych tafli, potrzebnych będzie więcej punktów podparcia. Przygotowanie otworów w ścianie to kolejny etap, gdzie dokładność jest na wagę złota. Do betonu używamy wierteł diamentowych, by uniknąć pęknięć, a do mocowania rotul stosujemy specjalne kotwy chemiczne lub mechaniczne, zapewniające maksymalną przyczepność.
Po przygotowaniu otworów w podłożu, przechodzimy do montażu rotul. Każda rotula składa się z kilku elementów: trzpienia gwintowanego, tulei dystansowej oraz elementów mocujących szkło. W pierwszej kolejności wpuszczamy trzpień w przygotowany otwór i zakotwiamy go. Następnie na trzpień nakładamy tuleję dystansową, która tworzy przestrzeń między ścianą a szkłem. Ta przestrzeń jest nie tylko estetyczna, ale także pełni funkcję wentylacyjną i ułatwia czyszczenie. Bardzo ważne jest, aby rotule były idealnie wypoziomowane i wycentrowane. Precyzja na tym etapie jest gwarancją bezproblemowego montażu szkła. Jak mawiają fachowcy: "co w projekcie, to na budowie", i to jest święta prawda.
Montaż paneli szklanych to zwieńczenie całego procesu. Tafle szkła, już z wcześniej nawierconymi otworami pod rotule, ostrożnie nakłada się na zamontowane trzpienie. Pamiętajmy, że otwory w szkle muszą być wykonane w specjalistycznych zakładach szklarskich, zanim szkło zostanie poddane hartowaniu – po hartowaniu szkła nie można już obrabiać. Między szkło a elementy mocujące wstawia się elastyczne uszczelki (najczęściej z tworzywa EPDM), które amortyzują naprężenia i chronią szkło przed bezpośrednim kontaktem z metalem. Po ustawieniu tafli w odpowiedniej pozycji, dokręca się nakrętki mocujące, pamiętając, aby nie przekroczyć dopuszczalnego momentu obrotowego. Nadmierne dokręcenie może prowadzić do pęknięć, a zbyt luźne mocowanie do niestabilności. Uważny, wykwalifikowany zespół to klucz do sukcesu przy montażu tego typu konstrukcji, bo tutaj nawet najmniejszy błąd może mieć katastrofalne skutki.
Balustrada na rotulach: Bezpieczeństwo i normy 2025
Bezpieczeństwo to absolutny priorytet, gdy mówimy o balustradach szklanych, a szczególnie o tych montowanych na rotulach. W Polsce, podobnie jak w całej Unii Europejskiej, kwestie te są regulowane szeregiem norm i przepisów, które mają na celu zapewnienie maksymalnego bezpieczeństwa użytkowników. Norma PN-EN 1991-1-1 (Eurokod 1) określa obciążenia konstrukcji, w tym obciążenia poziome, które balustrada musi przenieść. Dla budynków mieszkalnych minimalne obciążenie poziome, na które projektowana jest balustrada, wynosi 0.5 kN/mb (kilonewtona na metr bieżący), a dla obiektów publicznych, takich jak galerie handlowe czy stadiony, wartość ta jest znacznie wyższa, często dochodząca do 1.0 kN/mb, a nawet 2.0 kN/mb w przypadku miejsc szczególnie narażonych na napór ludzi.
Warto zwrócić uwagę na wymagania dotyczące materiałów. Szkło do balustrad, zgodnie z normą PN-EN 12150 (dla szkła hartowanego) i PN-EN 14449 (dla szkła laminowanego), musi być hartowane, laminowane lub hartowane i laminowane. Wybór odpowiedniej grubości szkła jest kluczowy i zależy od wysokości balustrady, jej rozpiętości między rotulami oraz wspomnianych wcześniej obciążeń. Dla balustrad domowych zazwyczaj stosuje się szkło laminowane hartowane o grubości 17.52 mm (8/8.4/8 mm), natomiast w miejscach publicznych grubość ta wzrasta często do 21.52 mm (10/10.4/10 mm) lub więcej. Kluczowe jest, aby każde mocowanie – każda rotula – było w stanie przenieść odpowiednie obciążenia bez odkształceń i uszkodzeń, co jest potwierdzone odpowiednimi atestami i deklaracjami zgodności producenta.
Oprócz norm dotyczących szkła, istnieją również wytyczne dotyczące samych rotul i sposobu ich mocowania. Materiały, z których wykonane są rotule, muszą spełniać wymagania wytrzymałościowe i odporności na korozję, dlatego najczęściej spotykamy się ze stalą nierdzewną w gatunkach A2 (AISI 304) lub A4 (AISI 316), zwłaszcza w środowiskach agresywnych, np. na zewnątrz czy w pobliżu basenów. Ważne jest także odpowiednie zaprojektowanie otworów w szkle, które muszą być wykonywane z niezwykłą precyzją i bez ostrych krawędzi, aby zapobiec koncentracji naprężeń, mogących prowadzić do pęknięć. Stosuje się otwory fazowane, czyli ze specjalnym szlifem, który rozkłada naprężenia wokół mocowania. Jest to tak ważne, że błąd na tym etapie może doprowadzić do bardzo kosztownych problemów.
Przepisy z 2025 roku kładą jeszcze większy nacisk na integralność systemów zabezpieczeń. Coraz częściej wymaga się stosowania dodatkowych zabezpieczeń, takich jak poręcze, nawet w przypadku balustrad całoszklanych. Wysokość balustrady to również kluczowy aspekt bezpieczeństwa. Zgodnie z przepisami, wysokość balustrady mierzona od powierzchni użytkowej do górnej krawędzi balustrady lub poręczy, nie może być niższa niż 0.9 metra w budynkach jednorodzinnych i mieszkaniowych, a w budynkach użyteczności publicznej musi wynosić minimum 1.1 metra. Ważne jest, aby balustrady były tak projektowane, aby zapobiegały wspinaniu się dzieci oraz wypadaniu przedmiotów. To już nie tylko kwestia estetyki, ale przede wszystkim odpowiedzialności za ludzkie życie. A co, jeśli ktoś kiedyś wpadnie na pomysł wciągnięcia małego dziecka na balustradę? Przepisy to przewidują.
Niezwykle istotne jest również, aby każdy projekt balustrady szklanej na rotulach był poparty odpowiednią dokumentacją, w tym obliczeniami statycznymi, rysunkami technicznymi oraz deklaracjami zgodności materiałów. Fachowcy od balustrad to nie są zwykli rzemieślnicy; to często inżynierowie budownictwa, którzy potrafią zagwarantować bezpieczeństwo. Inspektor nadzoru budowlanego powinien zatwierdzić projekt przed rozpoczęciem prac, a po zakończeniu montażu przeprowadzić odbiór techniczny. Tylko w ten sposób możemy mieć pewność, że nasza balustrada jest nie tylko piękna, ale przede wszystkim bezpieczna i spełnia wszystkie obowiązujące normy, które w przyszłości 2025 roku staną się jeszcze bardziej rygorystyczne. Takie podejście gwarantuje spokój ducha i eliminuje ryzyko nieprzyjemnych niespodzianek, a przede wszystkim zapewnia spokój właścicielom, że ich balustrada to nie jest tykająca bomba.
Projektowanie i wycena balustrady na rotulach
Projektowanie balustrady na rotulach to niczym skomponowanie symfonii – każdy element musi współgrać z pozostałymi, tworząc harmonijną całość. Zaczyna się od dogłębnej analizy przestrzeni i potrzeb klienta. Architekt musi zrozumieć nie tylko estetyczne preferencje, ale przede wszystkim funkcjonalność, przeznaczenie oraz natężenie ruchu w danym miejscu. Inaczej zaprojektujemy balustradę na prywatnym balkonie, a inaczej w ruchliwym centrum handlowym. To, co w jednym miejscu jest pięknym elementem dekoracyjnym, w innym może stać się zagrożeniem. Doświadczenie podpowiada, że na początku warto sporządzić wstępne szkice i wizualizacje 3D, aby klient mógł dokładnie wyobrazić sobie efekt końcowy.
Kluczowe etapy projektowania obejmują: dobór odpowiedniego typu szkła (hartowane, laminowane hartowane, z folią EVA czy PVB, mleczne, grafitowe, czy super przezroczyste Optiwhite), jego grubości, a także rodzaju i rozstawu rotul. Ważne jest również uwzględnienie poręczy – czy ma być ona integralną częścią szklanej konstrukcji, czy też ma być mocowana niezależnie, a może w ogóle z niej zrezygnować? Na tym etapie często wykonuje się statyczne obliczenia wytrzymałościowe, aby upewnić się, że cała konstrukcja sprosta obciążeniom zgodnie z normami budowlanymi. Tutaj często używamy zaawansowanego oprogramowania, aby mieć pewność, że nic nie jest dziełem przypadku, a każda śrubka ma swoje uzasadnienie w wytrzymałości materiału.
Wycena balustrady na rotulach to proces wieloetapowy, uzależniony od szeregu czynników. Nie ma jednej stałej ceny za metr bieżący, gdyż każdy projekt jest inny. Głównymi składnikami kosztów są: koszt szkła (który zależy od grubości, rodzaju i metrażu), koszt rotul (cena za sztukę waha się od 50 do nawet 300 zł, w zależności od materiału, wykończenia i producenta), a także koszty poręczy (jeśli są przewidziane – mogą być wykonane ze stali nierdzewnej, drewna, a nawet ze szkła), uszczelek, kotw mocujących oraz innych akcesoriów. Na to wszystko nakładają się koszty prac projektowych (jeśli nie jest to projekt z szablonu), wykonania precyzyjnych otworów w szkle (tzw. wiercenie i fazowanie), transportu oraz montażu.
Dodatkowo, na cenę wpływają czynniki takie jak: stopień skomplikowania konstrukcji (balustrada prosta to jedno, zakręcona schodowa to drugie), warunki montażu (parter czy piętnaste piętro bez windy to ogromna różnica w logistyce), a także odległość do miejsca realizacji projektu. Niektórzy dostawcy oferują gotowe pakiety z montażem, inni sprzedają same elementy. Warto porównać oferty kilku firm, zwracając uwagę nie tylko na cenę, ale także na doświadczenie wykonawców, posiadane atesty i referencje. Przykładowo, metr bieżący balustrady na rotulach z hartowanego i laminowanego szkła Optiwhite o grubości 17.52 mm, z poręczą ze stali nierdzewnej, to wydatek rzędu 1000-2000 zł, ale to jest tylko szacunek, bo ostateczną wycenę można podać dopiero po dogłębnym poznaniu szczegółów projektu.
Przygotowanie szczegółowej wyceny wymaga dokładnej specyfikacji wszystkich elementów oraz uwzględnienia ewentualnych niespodzianek, które mogą pojawić się w trakcie realizacji. Pamiętajmy, że niska cena często oznacza oszczędności na materiałach lub wykonaniu, co w przypadku balustrady może mieć katastrofalne skutki. Jak mawia stare przysłowie budowlane: "Kto tanio buduje, ten dwa razy płaci". Dlatego zawsze rekomendujemy wybór sprawdzonego wykonawcy, który oferuje kompleksową obsługę, od projektu po montaż i serwis. To inwestycja w bezpieczeństwo i spokój ducha, której wartość ciężko przecenić, bo jeśli masz wątpliwości, to znaczy, że nie jest to dobra cena, ale cena, która może Cię drogo kosztować w przyszłości.
