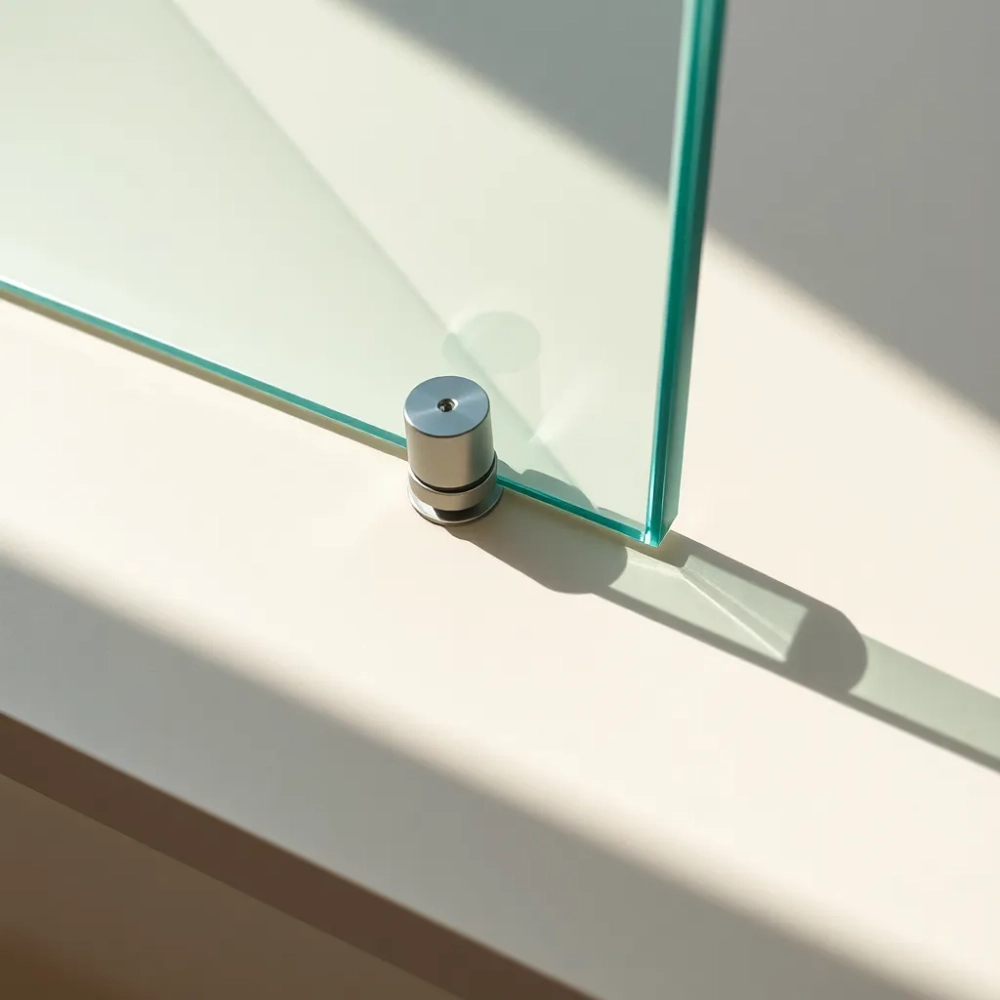

Montaż balustrady szklanej na rotulach – wszystko, co trzeba wiedzieć

Jeśli szukasz sposobu na to, jak zamontować balustradę szklaną tak, by wyglądała lekko i estetycznie, a jednocześnie spełniała surowe normy bezpieczeństwa ten materiał rozwieje wszystkie wątpliwości. Wbrew pozorom technika montażu na rotulach nie wymaga lat doświadczenia, lecz precyzyjnego planowania każdego etapu prac, od wyboru akcesoriów po końcowe regulacje. Chciałem więc przejść przez cały proces krok po kroku, pokazując przy tym, które rozwiązania sprawdzają się w praktyce, a które potrafią napsuć krwi nawet doświadczonym ekipom.

• Wybór rotul i niezbędnych akcesoriów do montażu
• Przygotowanie podłoża i rozmieszczenie punktów mocowania
• Krok po kroku instalacja balustrady na rotulach

Wybór rotul i niezbędnych akcesoriów do montażu

Rotule to serce całego układu to one przenoszą obciążenia poziome na podłoże i pozwalają na wyrównanie niewielkich nierówności ściany lub schodów. Na rynku znajdziesz dwa podstawowe typy: rotule regulowane ze stali nierdzewnej (cena regularna 17,22 zł, przy zakupie hurtowym ok. 13,53 zł) oraz rotule stałe (13,41 zł regularnie, ok. 12,30 zł w promocji). Różnica polega na tym, że model regulowany ma wiertełko z gwintem umieszczone ekscentrycznie względem osi obracając nim, zmieniasz kąt nachylenia zamocowania nawet o 3 stopnie w każdą stronę, co jest nieocenione przy nierównych powierzchniach betonowych.

Przy wyborze rotul zwróć uwagę na ich nośność deklarowaną przez producenta w przypadku schodów o szerokości przekraczającej 1,2 metra jedna rotula musi przenieść minimum 0,8 kN siły poziomej, co wynika z normy PN-EN ISO 12512-1. Oznacza to tyle, że przy standardowej wysokości poręczy 900 mm i obciążeniu skupionym 0,5 kN na każdy punkt mocowania, sama rotula musi mieć zapas wytrzymałości co najmniej 1,5-krotny. Innymi słowy oszczędność na tańszych zamiennikach bez atestu to ryzykowna gra.

Oprócz samych rotul potrzebujesz kompletu śrub mocujących. Typowy zestaw śrub do rotuli kosztuje regularnie 14,00 zł, ale w opakowaniach zbiorczych można trafić na wariant za 11,00 zł. Śruby te powinny być wykonane ze stali nierdzewnej A2 lub A4, w zależności od tego, czy montaż odbywa się w środowisku wewnętrznym (A2 wystarczy), czy zewnętrznym (A4 lepiej zniesie kontakt z wilgocią). Pamiętaj, że nawet jedna korodująca śruba może z czasem poluzować całą konstrukcję, a wymiana jej po zaszpachlowaniu otworów to już poważny problem.

Do każdej tafli szklanej potrzebujesz także uszczelek gumowych (cena od 9,72 zł do 10,95 zł za sztukę) oraz zaśleppek krawędziowych (ok. 10,00 zł). Uszczelki pełnią tu podwójną rolę: chronią szkło przed bezpośrednim kontaktem z metalem (co mogłoby prowadzić do naprężeń i pęknięć) oraz tłumią drgania przekazywane przez wiatr lub uderzenia. Wersja z tworzywa EPDM sprawdza się lepiej niż standardowa guma, ponieważ ma wyższą odporność na promieniowanie UV i temperaturę w zakresie od -30°C do +80°C.

Przygotowanie podłoża i rozmieszczenie punktów mocowania

Podłoże to element, który decyduje o trwałości całego mocowania. Beton klasy C20/25 to absolutne minimum dla rotul przy mniejszej wytrzymałości na ściskanie (na przykład beton komórkowy czy pustaki) konieczne będzie użycie kotew chemicznych lub dybli rozporowych o specjalnej geometrii. Normy PN-EN 1992-1-1 (Eurocode 2) precyzują, że głębokość zakotwienia w betonie musi wynosić co najmniej 40 mm dla kotew M8 i 50 mm dla M10, więc przed wierceniem sprawdź grubość warstwy izolacji podłogowej.

Rozmieszczenie punktów mocowania wyznaczaj zgodnie z przerwą swobodną między taflą a ścianą standardowo wynosi ona 25-30 mm. Na schodach prostych punkty mocowania umieszczaj w osi podstopnic, natomiast na zabiegowych koniecznie tam, gdzie płaszczyzna biegnika zmienia kierunek. Tutaj przydaje się szablon z aluminium przyłożysz go do krawędzi stopnia, zaznaczysz otwory, a następnie sprawdzisz poziomicą, czy linia jest idealnie pozioma, bo nawet 2 mm błędu na metr bieżący przekłada się na widoczne odchylenie tafli od pionu.

Przed wierceniem wykonaj próbne otwory w betonie innym wiertłem niż docelowe dzięki temu zweryfikujesz, czy podłoże nie kryje w sobie zbrojenia lub pustki. Jeśli wiertło nagle wejdzie głębiej bez oporu, masz do czynienia z pustką i musisz zmienić lokalizację punktu mocowania lub zastosować kotwę specjalną do materiałów pustych. Klejenie na żywicę też wchodzi w grę, ale wymaga wówczas precyzyjnego oczyszczenia powierzchni i zachowania czasu utwardzania (minimum 24 godziny w temperaturze 20°C).

Przygotowując otwory pod kotwy mechaniczne, pamiętaj o właściwym momencie obrotowym dokręcania dla kotew M8 wynosi on 15-20 Nm, dla M10: 25-30 Nm. Zbyt słabe dokręcenie prowadzi do poluzowania się rotuli pod wpływem obciążeń dynamicznych, natomiast zbyt mocne może zniszczyć gwint w betonie. Warto zainwestować w klucz dynamometryczny to wydatek rzędu 200-400 zł, który zwraca się przy pierwszym samodzielnym montażu, bo eliminuje ryzyko pęknięcia płytki kotwiącej.

Krok po kroku instalacja balustrady na rotulach

Ustalmy najpierw poziom odniesienia odległość górnej krawędzi tafli od posadzki mierzona w pionie powinna wynosić 900 mm dla strefy mieszkalnej i 1100 mm dla obiektów użyteczności publicznej, zgodnie z Warunkami Technicznymi § 275. Podłuży przytwierdzasz rotule dopiero po tym, jak potwierdzisz, że każdy punkt mocowania leży w jednej linii poziomej. W przeciwnym razie tafla będzie stała krzywo, a regulacja rotulą regulowaną pozwoli skorygować tylko niewielkie odchylenia maksymalnie 5 mm na całej długości odcinka.

Zamontuj podłuże (profil nośny) w docelowym położeniu i wprowadź rotule w uprzednio przygotowane otwory. Dokręcaj śruby stopniowo, na zmianę z lewej i prawej strony dzięki temu unikniesz bocznego przesunięcia profilu. Proces ten przypomina regulację koła w samochodzie: jeśli dokręcisz najpierw jedną stronę, całość przesunie się jak krzywy dyszel. Czasochłonność tego etapu to około 15-20 minut dla jednego przęsła o długości 1000 mm, więc nie sugeruj się pozorną prostotą i nie spieszyć.

Po zamontowaniu podłuży przyłóż szklaną taflę i sprawdź luzy szczelin za pomocą szczelinomierza idealnie powinny wynosić 2-3 mm na każdym boku. Jeśli szczelina jest zbyt mała, ryzykujesz naprężenia montażowe; jeśli za duża, uszczelki nie zapewnią stabilnego podparcia. Dopiero wtedy wsuń uszczelki gumowe w rowki rotuli, a następnie delikatnie opuść taflę, kontrolując wzrokowo jej położenie względem podłoża. Ruch opuszczania tafli powinien być płynny szarpnięcie może spowodować mikropęknięcia w okolicy otworów na rotule.

Ostatni etap to regulacja i kontrola końcowa. Obracając śrubę regulacyjną rotuli w prawo, unosisz wewnętrzną krawędź tafli; w lewo opuszczasz ją. Zakres regulacji przeciętnej rotuli to ±10 mm w pionie, co w zupełności wystarcza do wyrównania różnic wysokości między stopniami na schodach o nachyleniu do 35°. Po zakończeniu regulacji dokręć blokadę rotuli (nakrętkę motylkową lub śrubę dociskową) i wykonaj próbę obciążeniową przyłóż siłę 0,5 kN w połowie wysokości poręczy (900 mm od posadzki) i sprawdź, czy nie występują widoczne odkształcenia lub luzy. Całkowity koszt materiałowy typowej balustrady na 5-metrowy odcinek (bez robocizny) kształtuje się na poziomie 350-500 zł, w zależności od wybranych tafli i akcesoriów.
