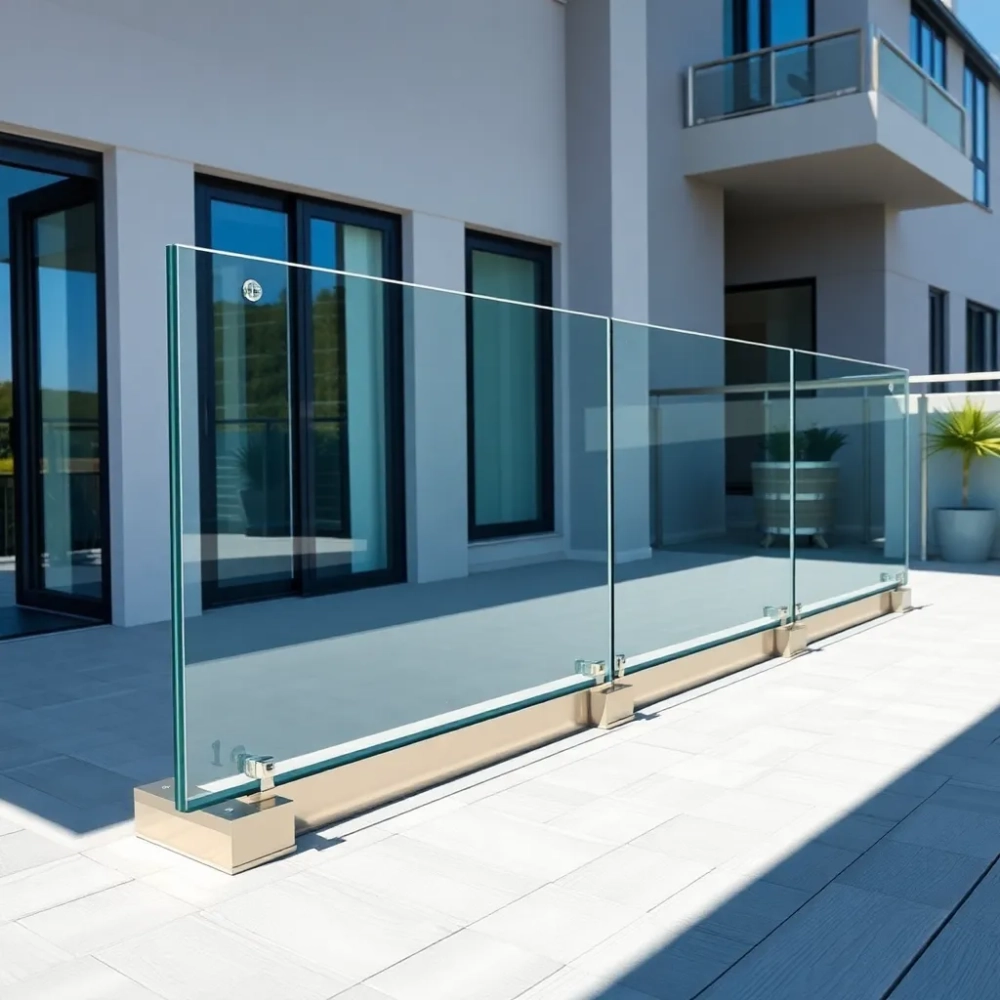

Montaż balustrady szklanej na balkonie bez ryzyka i błędów

Stajesz przed wyborem metody montażu i czujesz, że jeden błąd może kosztować pęknięcie tafli albo utratę gwarancji producenta. Spokojnie, poniżej dostajesz konkretne parametry, rozstawy, średnice kotew i klasy stali, które stosuje się przy montażu balustrady szklanej na balkonie. Dwie techniki: od góry płyty i od czoła, różnią się nie tylko wyglądem, ale też nośnością, czasem pracy i dopuszczalnym rozstawem podpór. Poznasz realne widełki czasowe, koszty w przeliczeniu na metr bieżący oraz pułapki, na które wpadają nawet doświadczeni wykonawcy.

• Od czego zacząć, zanim chwycisz za wiertarkę
• Montaż od góry płyty krok po kroku
• Montaż od czoła płyty balkonowej
• Najczęstsze błędy przy mocowaniu szkła na balkonie
• Dobór okuć, grubości szkła i stali odpornej na korozję
• Kiedy wezwać fachowca zamiast robić to samemu

Od czego zacząć, zanim chwycisz za wiertarkę

Zanim wybierzesz metodę, musisz odpowiedzieć na trzy pytania: jaki masz balkon, jakie obciążenia użytkowe przewiduje norma i czy w strefie krawędziowej jest beton nośny. W polskich warunkach obowiązuje wysokość balustrady minimum 110 cm przy różnicy poziomów powyżej 1 m (rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki). Dla szkła balkonowego stosuje się wyłącznie VSG (szkło warstwowe laminowane folią) lub ESG (szkło hartowane), a najczęściej połączenie obu w postaci VSG/ESG o grubości 16-17,52 mm.

Zmierz długość czoła balkonu w trzech punktach. Różnica powyżej 5 mm na 4 m oznacza, że potrzebujesz szyny z regulacją, a nie sztywnego profilu. Sprawdź poziom płyty przy użyciu lasera, ponieważ wahania 1-2 cm na długości 3 m to norma w starszym budownictwie i wymuszają kompensację podkładkami lub kotwami o regulowanym wysięgu.

Wybór grubości szkła determinuje rozstaw słupków. Dla tafli 10-12 mm VSG bezpieczny rozstaw to 120-140 cm. Przy szkle 16-17,52 mm można go zwiększyć do 160 cm. Przekroczenie tych wartości bez dodatkowych wzmocnień prowadzi do ugięcia widocznego już przy 60-80 kg obciążenia poziomego, co odczujesz, opierając się o barierkę.

Lista kontrolna przedstartowa:

• Wiertnica diamentowa lub wiertło udarowe SDS-Plus z koronką do betonu (średnice 12, 14, 16 mm w zależności od kotwy).
• Kotwy mechaniczne M10/M12 ze stali A2/A4 lub kotwy chemiczne z żywicą winyloestrową.
• Klucz dynamometryczny z zakresem 20-80 Nm do kontrolowanego dokręcania.
• Poziomica laserowa, miara, ołówek, sznurek traserski.
• Podkładki elastomerowe EPDM, silikon neutralny, taśma malarska.
• Zestaw uchwytów punktowych (rotul) lub szyna aluminiowa z klinami.

Nie pomijaj etapu próbnego montażu suchego. Ustaw słupki i uchwyty na płycie bez kotwienia, sprawdź piony, poziomy i wizualny efekt. Dopiero po takim przeglądzie wierc otwory. To pięć minut, które ratuje przed wierceniem w złym miejscu w betonie zbrojonym.

Montaż od góry płyty krok po kroku

Metoda od góry sprawdza się, gdy płyta balkonowa ma wystarczającą szerokość (minimum 18-20 cm od czoła do izolacji) i nie chcesz zabierać przestrzeni użytkowej balkonu. Słupki stoją na powierzchni płyty, kotwione przelotowo lub przez stopę bazową. To rozwiązanie szybsze w montażu, ale bardziej widoczne wizualnie.

Zacznij od wyznaczenia osi. Przy szkle 10-12 mm rozstaw osiowy słupków wynosi 120-140 cm, przy 16-17,52 mm do 160 cm. Skrajne słupki odsuń od narożnika o minimum 100 mm ze względu na strefę krawędziową, w której beton ma obniżoną wytrzymałość na wyrywanie.

Wiercenie otworów pod kotwy wykonaj wiertnicą diamentową lub wiertłem SDS-Plus z koronką 14 mm dla kotew M10 albo 16 mm dla M12. Głębokość otworu to minimum 10-krotność średnicy kotwy, czyli 100 mm dla M10 i 120 mm dla M12. Oczyść otwór sprężonym powietrzem lub szczotką, bo pył obniża przyczepność żywicy aż o 30%.

Kotwy chemiczne z żywicą winyloestrową lub epoksydową działają na zasadzie wiązania molekularnego z betonem i stalą. Żywica wypełnia nierówności otworu, a po utwardzeniu (zwykle 15-40 minut w temp. 20°C) tworzy połączenie o wytrzymałości większej niż sam beton. Wklej pręt gwintowany M10 lub M12, odczekaj czas wiązania producenta, a potem nałóż stopę bazową słupka z podkładką EPDM.

Poziomowanie słupka wymaga nakrętek regulacyjnych lub podkładek klinowych. Kontroluj pion w dwóch płaszczyznach laserem krzyżowym. Tolerancja odchyłki to ±2 mm na 1 m, bo większe odchylenie przeniesie się na widoczne przekrzywienie szczeliny między taflami szkła.

Osadzenie tafli w uchwytach punktowych (rotulach) wymaga gumowej podkładki EPDM między stalą a szkłem. Dokręcaj rotulę momentem 15-20 Nm przy szkle 10-12 mm i 25-30 Nm przy 16-17,52 mm. Przekroczenie tych wartości powoduje naprężenia punktowe w krawędzi tafli, które po kilku cyklach termicznych inicjują pęknięcie.

Montaż od czoła płyty balkonowej

Montaż od czoła stosuje się, gdy płyta balkonowa jest wąska, gdy chcesz uzyskać efekt bezramowy lub gdy balkon wymaga maksymalnej powierzchni użytkowej. Szyna aluminiowa lub rotule mocowane są bezpośrednio do bocznej ściany czołowej, a szkło wisi w powietrzu poza obrysem płyty. To metoda bardziej wymagająca pod względem precyzji, ale dająca najczystszy efekt wizualny.

W systemie rotulowym rozstaw poziomy punktów mocowania to 400-600 mm, w pionie ~200 mm (zwykle dwa rzędy rotul: dolny na wysokości 10-15 cm od poziomu posadzki, górny 10-15 cm poniżej górnej krawędzi szkła). Minimalna odległość skrajnej rotuli od krawędzi tafli to 100 mm, bo mniejszy margines grozi wyrwaniem stożka szkła pod obciążeniem.

Wybierając rotule, dopasuj ich średnicę wewnętrzną do grubości szkła. Typowy zakres tolerancji to 1-2 mm, a zbyt luźne osadzenie skutkuje przeskakiwaniem tafli w uchwycie. Poniżej zestawienie kompatybilności:

Szyna liniowa aluminiowa to alternatywa dla rotul. Profile mają długość 2,5-3 m i klinuje się w nich taflę za pomocą klinów z tworzywa. Szyna rozkłada obciążenie równomiernie, więc dopuszczalny rozstaw podpór (słupków) rośnie do 180-200 cm przy szkle 16-17,52 mm. Wymaga jednak idealnie równej płaszczyzny czoła, bo w przeciwnym razie klin nie dolega na całej długości i szkło pracuje w szczelinie.

Pamiętaj o szczelinie dylatacyjnej 1-2 mm między taflą a ścianką szyny lub rotulą. Szkło pod wpływem temperatury zmienia wymiar o około 0,1 mm na metr na 10°C różnicy. Przy 4-metrowej tafli i skoku temperatury 50°C daje to 2 mm ruchu liniowego. Brak dylatacji oznacza naprężenia ściskające, które hartowane szkło znosi fatalnie, bo pęka nagle i bez ostrzeżenia.

Kotwy w czoło płyty to zwykle pręt gwintowany M12 wklejony żywicą na głębokość 120 mm. Beton w strefie czołowej bywa niższej klasy (C20/25 zamiast C30/37), więc nośność jednej kotwy spada do 3,5-4,5 kN na wyrywanie. Zaplanuj ich liczbę tak, by suma nośności pokrywała obciążenie użytkowe 1,0 kN/m balustrady wg PN-EN 1991-1-1.

Czas montażu 4 metrów bieżących balustrady od czoła to realne 5-7 godzin dla ekipy dwuosobowej. Od góry zejdzie szybciej, w 4-5 godzin, bo nie trzeba wiercić wiertnicą diamentową w pozycji bocznej. Różnica jest też w koszcie: montaż od czoła wymaga droższych okuć (rotule 60-120 zł/szt. zamiast stóp bazowych 30-60 zł/szt.), ale oszczędza na słupkach pośrednich.

Najczęstsze błędy przy mocowaniu szkła na balkonie

Top 5 pułapek, które kosztują najwięcej: zbyt mocne dokręcanie rotul, brak podkładek elastomerowych, stal AISI 304 zamiast 316 na zewnątrz, brak dylatacji, wiercenie w strefie zbrojenia czołowego. Każda z tych usterek ma konkretny mechanizm awarii i prowadzi albo do pęknięcia szkła, albo do korozji, albo do utraty gwarancji producenta okuć.

Zbyt mocne dokręcanie rotuli działa jak imadło. Siła przenoszona jest punktowo na krawędź szkła, która ma mikroskopijną siatkę mikropęknięć. Hartowane ESG pęka, gdy naprężenia przekroczą 120-200 MPa, a zbyt mocno dokręcona rotula potrafi wygenerować takie naprężenie na powierzchni styku. Moment dokręcania regulujesz kluczem dynamometrycznym, nigdy "na oko".

Brak podkładki EPDM między stalą a szkłem tworzy kontakt metal-szkło. Przy obciążeniu wiatrem i ruchem termicznym stal jest twardsza od szkła, więc mikroskopijnie rysuje powierzchnię. Rysy to koncentratory naprężeń, a te inicjują pęknięcia zmęczeniowe po kilku miesiącach. EPDM lub silikon neutralny tworzy warstwę sprężystą, która rozkłada siłę i amortyzuje drgania.

Stal AISI 304 sprawdza się w środku budynku, ale na balkonie narażonym na deszcz, sól morską czy miejskie zanieczyszczenia koroduje po 2-3 latach. AISI 316 zawiera 2-3% molibdenu, który podnosi odporność na korozję wżerową w środowisku chlorkowym. Na balkonie nad morzem lub w centrum miasta wybierz 316, a na zadaszonym balkonie od strony podwórka wystarczy 304, jeśli zgadzasz się na krótszą żywotność.

Brak szczeliny dylatacyjnej przy montażu od czoła oznacza, że tafla szkła jest ściśnięta między rotulami. Latem, gdy szkło nagrzeje się do 50°C, rozszerza się i napiera na uchwyty. Zimą skurcz daje szczelinę luzem. Te cykliczne naprężenia po 3-5 latach prowadzą do pęknięcia krawędzi tafli. Zostaw 1-2 mm luzu po każdej stronie, a przy taflach powyżej 3 m dolicz jeszcze dodatkowy 1 mm na każdy metr.

Wiercenie w strefie zbrojenia czołowego to problem, którego nie widać, dopóki nie wypadnie kotwa. W płytach balkonowych zbrojenie główne biegnie równolegle do krawędzi w odległości 30-50 mm. Jeśli trafisz wiertłem w pręt, możesz go przeciąć, osłabiając nośność płyty. W takiej sytuacji cofnij się 50-80 mm i wierć ponownie, a uszkodzony pręt zabezpiecz epoksydową żywicą naprawczą. Przed wierceniem warto użyć detektora ferromagnetycznego, który lokalizuje zbrojenie do 100 mm w głąb betonu.

Dobór okuć, grubości szkła i stali odpornej na korozję

System montażowy traktuj jako całość, a nie zbiór przypadkowych elementów. Rotule, śruby, podkładki i słupki od jednego producenta gwarantują tolerancje wymiarowe dopasowane co do setnych milimetra. Mieszanie okuć różnych marek to proszenie się o luz na styku szkło-stal, a luz to pęknięcie po kilku sezonach.

Grubość szkła dobieraj do rozstawu podpór, wysokości balustrady i obciążenia wiatrem na danej wysokości. Na trzecim piętrze i wyżej wiatr boczny potrafi generować 0,5-1,2 kN/m², co przy tafli 1,5 × 1 m daje siłę porównywalną z mocnym pchnięciem dorosłego. Szkło 10 mm VSG wytrzyma to przez krótki czas, ale ugnie się o 8-12 mm, co odczujesz organoleptycznie jako "miękkość" barierki. Szkło 16,76 mm VSG/ESG ugina się o 3-5 mm przy tym samym obciążeniu i daje subiektywne poczucie sztywności.

Na co patrzeć przy zakupie okuć:

• Certyfikat EN 12150 dla szkła hartowanego i EN 14449 dla laminowanego.
• Deklaracja CE lub znak budowlany B dla systemu balustradowego.
• Oznaczenie gatunku stali na rotuli (AISI 316 wygrawerowane lub wytłoczone).
• Twardość powłoki anodowej na aluminium (minimum 15 µm dla zastosowań zewnętrznych).
• Podkładki EPDM w zestawie, a nie jako opcja.

Podkładka EPDM ma twardość Shore'a 60-70 i wytrzymuje temperatury od -40°C do +120°C. Silikon neutralny dopuszcza się jako wypełnienie szczeliny, ale nie jako jedyny materiał dystansowy, bo z czasem utwardza się i traci elastyczność. Używaj silikonu jako uszczelnienia, a EPDM jako nośnika obciążeń.

Przegląd roczny balustrady szklanej to 20 minut pracy. Kluczem dynamometrycznym sprawdź moment dokręcania rotul (powinien wynosić 90% wartości montażowej), przetrzyj szkło środkiem bez amoniaku, sprawdź wzrokowo powierzchnię rotul pod kątem rdzy nalotowej. Na balkonach nad morzem przegląd wykonuj dwa razy w roku, bo sól osiada na stali i inicjuje korozję wżerową.

Kiedy wezwać fachowca zamiast robić to samemu

Brak wiertnicy diamentowej to pierwszy sygnał, że potrzebujesz ekipy. Wiercenie wiertarką udarową w betonie C30/37 bez udaru to 20 minut na otwór, a nie 3. Wiertnica diamentowa tnie czysto, bez mikropęknięć na krawędzi otworu, co ma znaczenie dla trwałości kotwy chemicznej.

Balkony o długości powyżej 4 m bez dylatacji w konstrukcji wymagają podziału balustrady na sekcje. Każda sekcja ma własny zestaw słupków, a między taflami zostawia się szczelinę 10-15 mm przykrytą elastycznym profilem maskującym. Bez projektu taki podział trudno zaplanować prawidłowo.

Brak mocowania w betonie nośnym to sytuacja, gdy płyta balkonowa ma warstwę dociskową z lekkiego betonu lub styropianu. Wtedy kotwa wklejona w styropian nie przeniesie obciążenia. Fachowiec dobierze kotwy przelotowe z płytą dociskową od spodu albo zaproponuje zmianę konstrukcji mocowania.

Wysokość powyżej 12 m nad poziomem terenu (3. piętro i wyżej) oznacza obowiązek projektu konstrukcyjnego balustrady wg PN-EN 1991-1-1 i PN-EN 1993-1-1. Projektant oblicza obciążenie wiatrem, dobiera gatunek stali i sprawdza ugięcie tafli. Bez tego dokumentu nie odbierzesz balkonu przy kontroli nadzoru budowlanego.

Jeśli planujesz montaż balustrady szklanej na balkonie i chcesz, by ktoś sprawdził Twoje obliczenia rozstawu albo dobrał kompatybilne rotule do konkretnej grubości tafli, przygotuj szkic balkonu z wymiarami i listę oczekiwań. Konsultacja przed zakupem okuć zajmuje 10-15 minut i oszczędza setki złotych na błędnych komponentach.
