Biegi schodowe żelbetowe prefabrykowane bez szalowania na budowie

Szalowanie schodów na budowie to piętą achillesową większości harmonogramów każdy dzień oczekiwania na związanie betonu przesuwa kolejne ekipy, blokuje transport, zamraża ludzi i sprzęt. Żelbetowe biegi schodowe prefabrykowane rozwiązują ten problem brutalnie prosto: przyjeżdżają gotowe, montowane są w godziny, a kondygnacja idzie do przodu natychmiast. Poniżej znajdziesz pełny techniczny obraz tego rozwiązania od produkcji, przez montaż, po realne widełki cenowe w PLN za metr kwadratowy i konkretne sytuacje, w których prefabrykat po prostu się nie opłaca.

• Czym są żelbetowe biegi schodowe prefabrykowane i dlaczego wyparły monolityczne szalowanie
• Proces produkcyjny od rysunku do gotowego biegu
• Parametry techniczne i widełki cenowe w PLN
• Montaż biegów schodowych prefabrykowanych krok po kroku
• Spoczniki i schody zabiegowe prefabrykowane w klatce schodowej
• Biegi schodowe prefabrykowane cena i parametry techniczne w kontekście inwestorskim
• Logistyka dostaw i składowania na budowie
• FAQ projektowe dla developerów i architektów

Czym są żelbetowe biegi schodowe prefabrykowane i dlaczego wyparły monolityczne szalowanie

Bieg schodowy prefabrykowany to monolityczny element żelbetowy wyprodukowany w zakładzie prefabrykacji, dostarczany na budowę jako gotowa, wykończona konstrukcja nośna. Składa się z płyty nośnej zintegrowanej ze stopniami jednolity odlew betonowy klasy C30/37 do C40/50, zbrojony stalą B500SP. Na budowie nie wykonuje się już ani szalunku, ani zbrojenia, ani wylewania element przyjeżdża z dokładnością wykonania rzędu ±2 mm, prosto z matrycy.

Warianty kształtowe obejmują trzy podstawowe geometrie. Biegi proste najprostsze produkcyjnie, o standardowej szerokości 900-1200 mm, długości do 6 m. Biegi zabiegowe z jednym lub dwoma zakrętami, realizowane jako jeden prefabrykat lub dwa elementy łączone na budowie. Biegi zębate (jarzmowe) z policzkami bocznymi, stosowane w klatkach schodowych budynków mieszkalnych i biurowych. Do każdego dochodzą płyty spocznikowe prefabrykowane górna i dolna, często zintegrowane z biegiem jako jeden element.

Różnica wobec schodów monolitycznych wylewanych na budowie jest fundamentalna i wynika z fizyki betonu. Monolit potrzebuje 28 dni do pełnej wytrzymałości, wymaga szalunku traconego lub deskowania, wiąże się z mokrymi pracami na kondygnacji i generuje odpady. Prefabrykat dojrzewa w komorze naparzanej w ciągu 8-12 godzin, opuszcza zakład z pełną wytrzymałością eksploatacyjną i jedynie czeka na osadzenie w projekcie. To przekłada się na skrócenie cyklu realizacji kondygnacji o 25-40% w porównaniu z technologią monolityczną.

Proces produkcyjny od rysunku do gotowego biegu

Produkcja zaczyna się od modelu BIM lub rysunku warsztatowego, na podstawie którego technolog wykonuje matrycę stalową lub laminatową. Matryca odwzorowuje kształt biegu w pozycji odwróconej tzw. metoda negatywowa, gdzie stopnie formowane są od spodu, co gwarantuje idealnie gładką powierzchnię użytkową bez konieczności szpachlowania. W przypadku schodów zewnętrznych stosuje się matryce z wkładkami antypoślizgowymi ryflowanymi paskami z żywicy lub stali nierdzewnej, które po zastygnięciu betonu stanowią trwały element strukturalny stopnia.

Zbrojenie wykonywane jest jako prefabrykowana klatka spawana lub wiązana drutem, z dokładnością do milimetra. W betonie C30/37 z domieszką uplastyczniającą stosuje się zbrojenie główne ze stali B500SP o średnicy 10-16 mm, rozmieszczone zgodnie ze schematem statycznym obliczonym w technologii zakładu. Grubość płyty biegowej wynosi zwykle 120-180 mm, a wysokość stopnia 150-180 mm parametry dobierane do wymagań normy PN-EN 1992-1-1 (Eurocode 2) oraz obciążeń zmiennych wg PN-EN 1991-1-1.

Kontrola jakości obejmuje badania wytrzymałości betonu na próbkach sześciennych 150×150 mm po 28 dniach (docelowo C30/37 = 37 MPa) oraz pomiary geometrii laserem. Każdy element otrzymuje paszport z numerem seryjnym, datą produkcji, klasą betonu, wynikami badań i numerem szalunku. Znak CE oraz deklaracja właściwości użytkowych zgodna z normą PN-EN 13225 gwarantują zgodność z przepisami europejskimi i dopuszczają wyrób do obrotu na rynku budowlanym w całej UE.

Parametry techniczne i widełki cenowe w PLN

Cena biegu schodowego prefabrykowanego w 2024 roku waha się w granicach 850-1400 PLN netto za metr kwadratowy rzutu poziomego w zależności od geometrii, obciążenia i wykończenia. Bieg prosty o standardowej szerokości 1100 mm to koszt 900-1100 PLN/m². Zabiegowy z dwoma zakrętami i spocznikami: 1100-1400 PLN/m². Cena obejmuje projekt warsztatowy, produkcję, impregnację hydrofobową, transport i osadzenie na budowie.

Na koszt prefabrykatu składa się kilka komponentów: materiał (beton, stal, impregnat) stanowi 35-40%, robocizna produkcyjna 20-25%, transport specjalistyczny 15-20%, projekt i nadzór 10-15%. Przy większych wolumenach (powtarzalne klatki schodowe w budynku wielorodzinnym) cena spada nawet do 780-850 PLN/m² dzięki efektowi skali i powtarzalności szalunków.

Montaż biegów schodowych prefabrykowanych krok po kroku

Przygotowanie podłoża zaczyna się od zweryfikowania wymiarów podestów i rzędnych spoczników tolerancja w poziomie nie może przekraczać ±5 mm, w pionie ±3 mm. Nierówności rektyfikuje się podkładkami stalowymi klinowymi ustawianymi w czterech punktach pod płytą. Dopiero po odbiorze geodezyjnym podłoża można zamawiać transport, ponieważ każdy element musi trafić w gotowy punkt montażowy bez przestawiania na budowie.

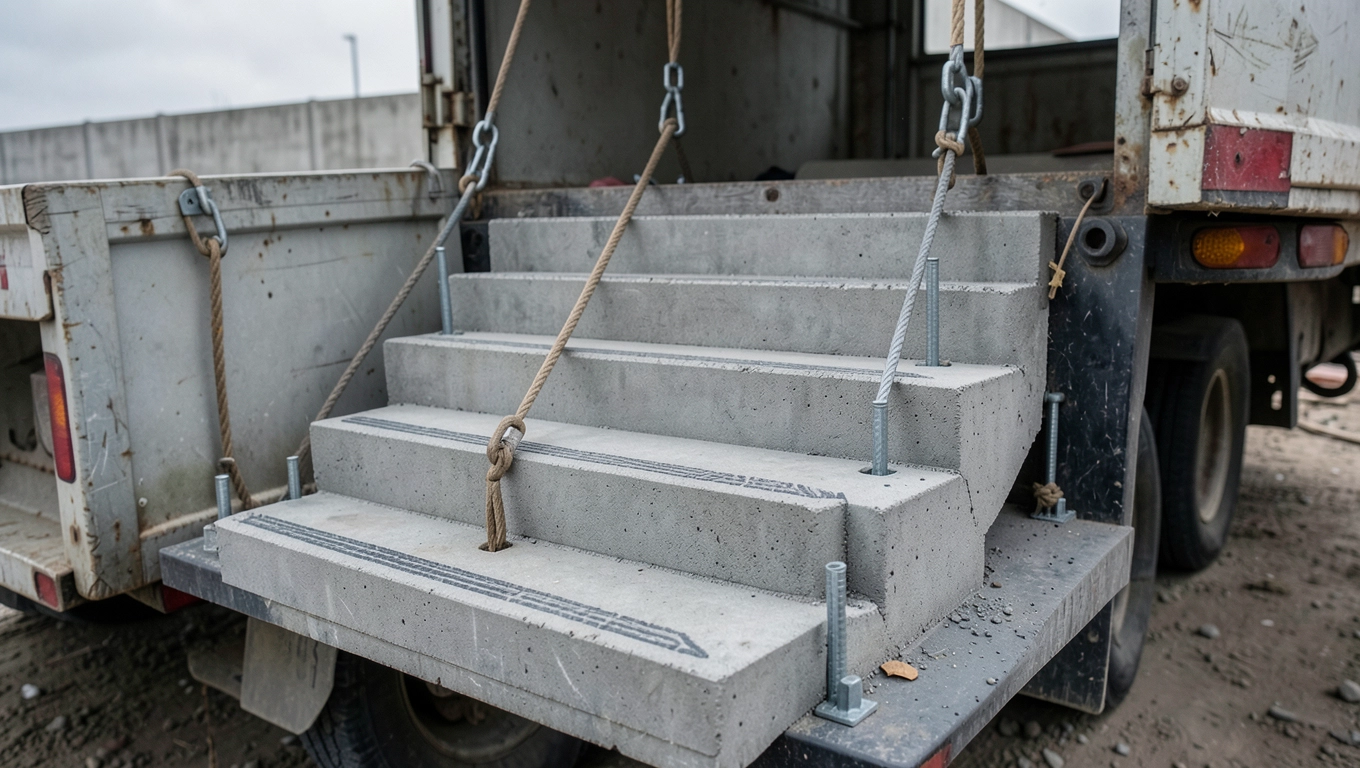

Dostawa odbywa się na samochodzie ciężarowym z przyczepą o ładowności do 24 ton, co odpowiada zwykle 6-8 biegom schodowym naraz. Elementy układa się na przekładkach drewnianych 80×80 mm, w pozycji transportowej zgodnej z projektem. Rozładunek wykonywany jest żurawiem wieżowym lub samochodowym o udźwigu dostosowanym do masy najcięższego elementu pojedynczy bieg o długości 6 m i szerokości 1,2 m waży od 1,8 do 2,5 tony.

Osadzenie odbywa się na podkładkach elastomerowych o grubości 5-10 mm, które przejmują drgania i kompensują naprężenia termiczne. Brak podkładek powoduje przenoszenie dźwięków uderzeniowych między kondygnacjami i pękanie spoin w miejscach styku ze ścianą. Po ustawieniu biegu wykonuje się kotwienie najczęściej prętami wytykowymi ze stali nierdzewnej o średnicy 12-16 mm wklejanymi w otwory w spoczniku górnym i dolnym, bądź rurami Robustą pozwalającymi na regulację pionu i poziomu.

Kierownik budowy powinien skontrolować trzy rzeczy natychmiast po montażu: rzędne górne i dolne biegu, pion policzkowy i poziom stopni. Każde odchylenie powyżej 3 mm na metr biegu wymaga rektyfikacji przed związaniem zaprawy podkładowej.

Checklista montażowa dla kierownika budowy:

• Sprawdzenie rzędnych spoczników geodezyjnie przed dostawą
• Weryfikacja stanu przekładek transportowych i braku rys
• Ustawienie podkładek elastomerowych w czterech narożnikach
• Kontrola pionu i poziomu po zawieszeniu na żurawiu
• Kotwienie prętami wytykowymi lub rurami Robustą
• Wypełnienie szczelin zaprawą niekurczliwą
• Montaż balustrad tymczasowych przed zdjęciem zawiesi
• Odbiór kominiarski po zakończeniu kondygnacji

Spoczniki i schody zabiegowe prefabrykowane w klatce schodowej

Spocznik prefabrykowany to płyta żelbetowa o grubości 140-200 mm, zbrojona podwójnie w obu kierunkach, stanowiąca platformę pośrednią między biegami. Może być produkowany jako samodzielny element lub zintegrowany z biegiem w jedną bryłę to drugie rozwiązanie dominuje w klatkach schodowych budynków wielorodzinnych, ponieważ eliminuje konieczność łączenia na budowie i gwarantuje geometryczną perfekcję krawędzi.

Schody zabiegowe prefabrykowane różnią się od prostych obecnością zakrętu o kącie 90° lub 180°, zrealizowanego jako policzek zewnętrzny lub wewnętrzny. W wariancie z policzkiem zewnętrznym bieg przyjmuje kształt litery L lub U, a spocznik pośredni wchodzi w jego obrys. W wariancie z policzkiem wewnętrznym stosuje się dwa biegi proste połączone trójkątnym spocznikiem narożnym. Oba warianty pozwalają na realizację klatki schodowej w rzucie 2,4×5,5 m minimalnym dla budynków mieszkalnych wielorodzinnych wg §72 Warunków technicznych.

W budynkach użyteczności publicznej i biurowcach wymagana szerokość użytkowa biegu to minimum 1200 mm (przy natężeniu ruchu do 100 osób na kondygnację), a w obiektach o intensywnym ruchu nawet 1500-1800 mm. Prefabrykaty pozwalają bez problemu uzyskać takie szerokości, ponieważ matryce projektowane są indywidualnie pod konkretny projekt. Klatka schodowa w biurowcu klasy A o pięciu kondygnacjach wymaga zwykle 10-12 biegów zabiegowych o łącznej masie około 25 ton jeden transport.

Akustyka i izolacja od dźwięków uderzeniowych

W budynkach mieszkalnych wielorodzinnych kluczowym parametrem jest izolacyjność akustyczna od dźwięków uderzeniowych, normowana w PN-EN 12354-2. Bieg schodowy prefabrykowany osadzony na podkładkach elastomerowych z mikrogumy EPDM osiąga znormalizowany poziom uderzeniowy L\\\'nT,w 40-45 dB, co spełnia wymagania polskich przepisów (≤55 dB wg PN-B-02151-3 dla budynków mieszkalnych). Bez podkładek wartość ta rośnie do 65-70 dB, czyniąc schody nieakceptowalnymi akustycznie.

Rozwiązaniem premium są tronssole specjalne łożyska elastomerowe z warstwą tłumiącą, montowane w spoinie między biegiem a spocznikiem. Eliminują one mostki akustyczne skuteczniej niż standardowe podkładki, pozwalając uzyskać L\\\'nT,w 35-40 dB. Stosuje się je w hotelach, apartamentach premium i obiektach, gdzie komfort akustyczny jest priorytetem inwestora.

Biegi schodowe prefabrykowane cena i parametry techniczne w kontekście inwestorskim

Dla developera kluczowy jest nie koszt jednostkowy, lecz całkowity koszt posiadania (TCO) i wpływ na harmonogram. Prefabrykat kosztuje więcej w pozycji „materiał + montaż" niż monolit, ale oszczędza na szalunkach, tynkarzach, malarzach, czasie żurawia i kosztach generalnego wykonawcy. Skrócenie cyklu o 30% przy projekcie 50-milionowym przekłada się na kilka procent oszczędności w kosztach pośrednich i finansowych realnie kilkaset tysięcy złotych.

Nośność schodów prefabrykowanych w budynkach mieszkalnych wynosi standardowo 3,0 kN/m², co pokrywa typowe obciążenia zmienne (kategoria A wg Eurocode 1). W obiektach przemysłowych i magazynowych osiąga 5,0 kN/m² i więcej, co pozwala na ruch wózków widłowych i transport paletowy. Ognioodporność zależy od grubości otuliny zbrojenia standardowo REI 60 (odporność 60 minut), a w wariancie wzmocnionym REI 120 dla budynków wysokich i użyteczności publicznej.

Tolerancje montażowe zależą od precyzji zakładu, ale generalnie wynoszą ±3 mm w pionie i ±5 mm w poziomie. To oznacza, że wykończenie okładzinowe (gres, kamień naturalny, żywica) można układać bezpośrednio na prefabrykacie bez wyrównywania masą szpachlową oszczędność 2-3 dni pracy na kondygnację.

Kiedy NIE wybrać prefabrykatu schodowego

Prefabrykat nie jest rozwiązaniem uniwersalnym i w kilku sytuacjach monolit pozostaje lepszy. Pierwsza to obiekt zabytkowy podlegający ochronie konserwatora, gdzie wymagane są krzywe schody o zmiennym profilu stopnia niemożliwe do odwzorowania w matrycy. Druga to realizacja na terenie o utrudnionym dojeździe dla ciężarówek powyżej 24 t wąskie uliczki centrów miast wykluczają transport wielkogabarytowy. Trzecia to projekt o jednej, niestandardowej klatce schodowej koszt przygotowania matrycy w zakładzie amortyzuje się dopiero przy kilku powtórzeniach. Czwarta to budynek z docelowym wykończeniem lastryko na mokro tam prefabrykat nie ma przewagi, bo i tak trzeba wykonać wylewkę.

Najczęstsze błędy wykonawcze prowadzące do reklamacji: osadzenie biegu bezpośrednio na betonie spocznika (brak podkładek elastomerowych powoduje przenoszenie drgań i pękanie styków), składowanie na budowie bez przekładek drewnianych (rysy i odpryski krawędzi), montaż przy temperaturze poniżej -5°C bez podgrzewania zaprawy podkładowej (brak wiązania i osiadanie).

Logistyka dostaw i składowania na budowie

Transport elementów prefabrykowanych wymaga planowania logistycznego na etapie projektu wykonawczego. Standardowy samochód ciężarowy z naczepą zabiera do 24 t ładunku, co odpowiada zwykle 6-8 biegom lub 4-5 biegom ze spocznikami. Ciężarówka powinna wjechać na plac budowy bezpośrednio z drogi publicznej, bez konieczności manewrowania dlatego brama wjazdowa musi mieć minimum 4 m szerokości, a plac manewrowy przed żurawiem minimum 12×20 m.

Składowanie tymczasowe na budowie jest dopuszczalne przez 7-14 dni, na przekładkach drewnianych 80×80 mm ułożonych w miejscach wskazanych na rysunku transportowym. Elementów nie wolno układać bezpośrednio na gruncie ani na innych biegach bez przekładek, ponieważ punktowe obciążenia powodują rysy i odpryski. Dostawa „z kół" bezpośrednio z samochodu na żuraw i na miejsce montażu jest najbezpieczniejsza i eliminuje ryzyko uszkodzeń.

Masa pojedynczego biegu prostego o wymiarach 1200×3600 mm to 1,8-2,2 tony, biegu zabiegowego z dwoma zakrętami: 2,5-3,5 tony. Żuraw wieżowy o ramieniu 40 m i udźwigu na końcu ramienia 1,5 tony wystarcza do większości montaży w budynkach do 8 kondygnacji. Powyżej potrzebny jest żuraw o większym udźwigu lub praca z dwoma żurawiami co winduje koszt dzienny o 3000-5000 PLN netto.

FAQ projektowe dla developerów i architektów

Jaka jest maksymalna rozpiętość biegu prefabrykowanego? Do 7,2 m w wariancie prostym ze wzmocnionym zbrojeniem. Powyżej tej wartości bieg projektowany jest jako dwuprzęsłowy z dodatkowym podparciem pośrednim, co komplikuje logistykę, ale jest technicznie wykonalne.

Czy schody prefabrykowane można łączyć z konstrukcją stalową budynku? Tak poprzez kotwy stalowe wklejane w słupy lub belki stalowe. Połączenie projektowane jest indywidualnie i obliczane na siły poziome od obciążeń zmiennych oraz siły ssania/parcia wiatru.

Jak wygląda integracja z windą? Trzon windowy montowany jest zwykle z elementów ściennych prefabrykowanych, a biegi schodowe opierają się na spocznikach sąsiadujących z szybem windy. Wymaga to koordynacji wymiarowej na etapie projektu BIM tolerancja styku wynosi ±3 mm.

Jaka jest żywotność biegów prefabrykowanych? Przy prawidłowym montażu i konserwacji żywotność wynosi 80-100 lat, co odpowiada klasie trwałości konstrukcji betonowej wg Eurocode 2. Beton C30/37 w warunkach wewnętrznych nie ulega karbonatyzacji postępującej, a impregnacja hydrofobowa zabezpiecza powierzchnię przed wnikaniem wilgoci.

Czy prefabrykat nadaje się do schodów zewnętrznych? Tak, pod warunkiem zastosowania betonu C35/45 z dodatkiem mrozoodpornym, impregnacji powierzchniowej i matryc antypoślizgowych. W strefie klimatycznej Polski (do -25°C) prefabrykat zewnętrzny wytrzymuje 150 cykli zamrażania-rozmrażania bez ubytków masy.

Żelbetowe biegi schodowe prefabrykowane to rozwiązanie dojrzałe technicznie, wspierane normą PN-EN 13225 i sprawdzone na tysiącach realizacji w Polsce i Europie. Dla inwestora liczy się przede wszystkim skrócenie cyklu budowlanego o mierzalne 25-40% i eliminacja mokrych prac z harmonogramu. Dla architekta dowolność geometrii i powtarzalność wymiarowa na poziomie niemożliwym do osiągnięcia na budowie. Przy kalkulacji pełnego TCO prefabrykat wygrywa z monolitem w większości projektów powyżej trzech kondygnacji i wolumenie co najmniej dwóch identycznych klatek schodowych. Warto przy następnym projekcie poprosić zakład prefabrykacji o wycenę i harmonogram dostaw „z kół" różnica w cyklu realizacji potrafi zaskoczyć nawet doświadczonych kierowników budowy.
