Ściany prefabrykowane – specyfikacja techniczna i korzyści

Decyzja o wyborze technologii ściennej potrafi przysporzyć więcej stresu niż cały projekt budowlany razem wzięty zwłaszcza gdy harmonogram goni, budżet jest napięty, a tradycyjne murowanie wydaje się jedyną pewną opcją. Ściany prefabrykowane przez lata funkcjonowały w Polsce jako temat zarezerwowany dla wielkich hal produkcyjnych albo bloków z wielkiej płyty, tymczasem współczesne systemy panelowe to zupełnie inna liga: inżynierska precyzja, parametry termiczne projektowane jak z katalogu i czas montażu, który dosłownie kurczy budowę o tygodnie. Każdy, kto raz przeliczy koszt tygodnia postojowego brygady murarskiej, natychmiast rozumie, dlaczego technologia ta przebija się coraz mocniej do mainstreamu inwestycji mieszkaniowych i komercyjnych. Za tym pozornie prostym pojęciem kryje się jednak cały ekosystem decyzji materiałowych, grubości warstw i szczegółów łączeń, których wybór przesądza o tym, czy budynek przez kolejne dekady będzie ciepły, cichy i trwały czy tylko szybko postawiony.

• Grubość i izolacyjność ścian prefabrykowanych
• Materiały i skład chemiczny prefabrykowanych ścian
• Zalety szybkości montażu i oszczędności kosztów
• Projektowanie i elastyczność architektoniczna
• Pytania i odpowiedzi dotyczące ścian prefabrykowanych

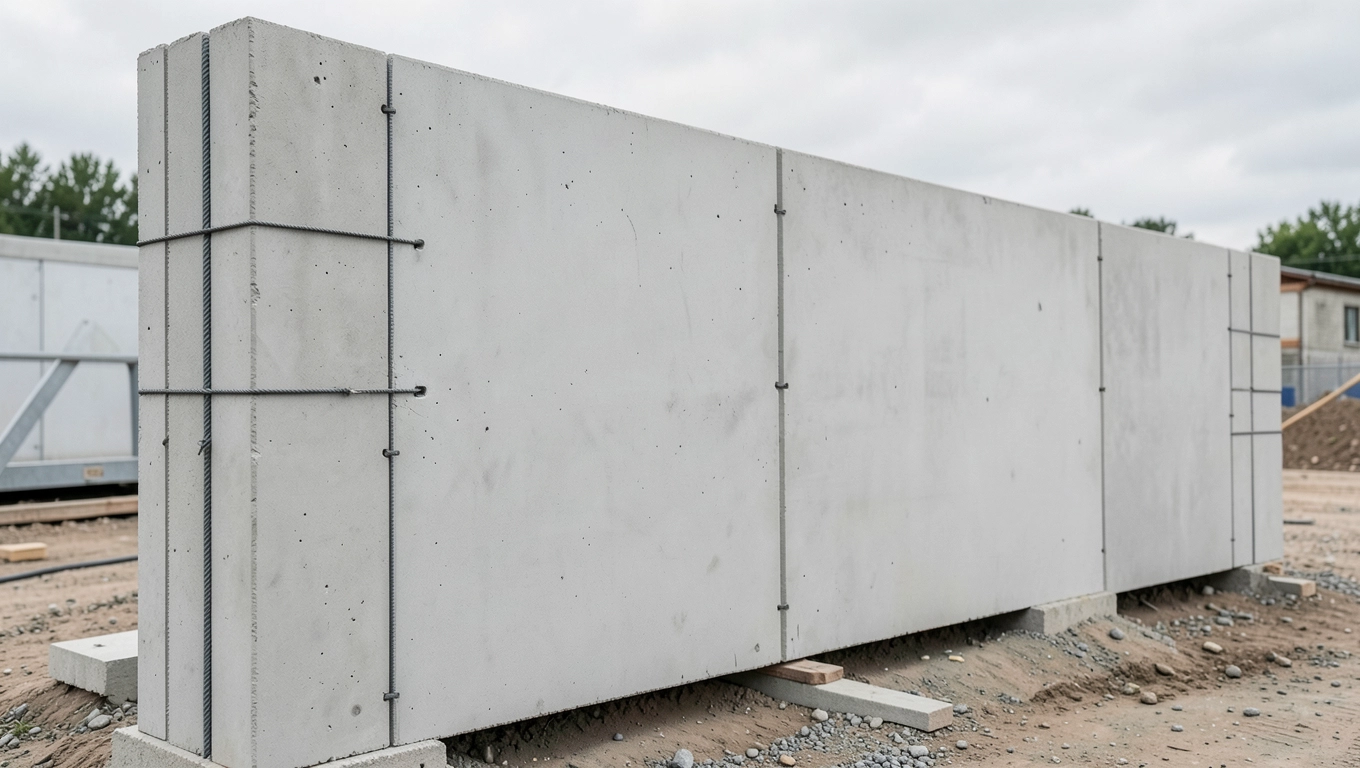

Grubość i izolacyjność ścian prefabrykowanych

Panel prefabrykowany nie jest jednolitym blokiem betonu to precyzyjnie zaprojektowana kanapka warstw, w której każdy centymetr grubości odpowiada za konkretny parametr fizyczny. Standardowe ściany prefabrykowane stosowane w budownictwie mieszkaniowym mają grubość całkowitą w przedziale od 200 do 400 mm, przy czym sam rdzeń konstrukcyjny z betonu zwykłego lub betonu wysokiej wytrzymałości (klasy C30/37 wzwyż) stanowi zwykle od 100 do 180 mm tej sumy. Reszta to izolacja termiczna i wykończenie i właśnie tutaj rozgrywa się najważniejsza część równania cieplnego.

Współczynnik przenikania ciepła U to jedyna liczba, która realnie mówi, ile energii ucieka przez przegrodę przy różnicy temperatur jednego kelwina na metr kwadratowy. Dla ścian zewnętrznych budynków mieszkalnych polskie przepisy konkretnie rozporządzenie o warunkach technicznych WT 2021 wymagają U ≤ 0,20 W/(m²·K). Dobrze zaprojektowany panel prefabrykowany z warstwą wełny mineralnej o grubości 150-200 mm lub płyty PIR o grubości 100-120 mm osiąga U na poziomie 0,12-0,16 W/(m²·K), czyli wyraźnie poniżej progu i bez żadnych dodatkowych prac ociepleniowych na budowie. To nie jest szczegół techniczny to kilka tysięcy złotych mniej na ogrzewaniu rocznie przez cały cykl życia budynku.

Izolacja wbudowana fabrycznie różni się od docieplenia wykonanego na placu budowy pod jednym, często niedocenianym względem: ciągłością termiczną. Każde połączenie na mokro, każdy mostek zbrojeniowy i każdy niedoklejony narożnik EIFS generuje lokalne straty ciepła. W warunkach fabrycznych izolacja przylega do rdzenia betonowego pod kontrolowanym ciśnieniem i w stałej temperaturze, co eliminuje ryzyko szczelin powietrznych a te, przy grubości zaledwie 1 mm, potrafią obniżyć skuteczność izolacji nawet o 8-12%.

Grubość panelu determinuje też jego bezwładność termiczną. Masywny betonowy rdzeń działa jak akumulator ciepła: pochłania energię w ciągu dnia i oddaje ją stopniowo nocą, wyrównując dobowe wahania temperatury w pomieszczeniach. To zjawisko, znane jako efekt masy termicznej, przekłada się na realne komfort zimą i co mniej oczywiste latem, gdy masywne ściany opóźniają przenikanie upału o 6-10 godzin. Domy zbudowane z lekkich szkieletów drewnianych czy stalowych tego po prostu nie oferują.

Inżynierem grubości jest też akustyka. Wskaźnik izolacyjności akustycznej właściwej R'w dla ściany prefabrykowanej o masie powierzchniowej powyżej 350 kg/m² sięga 52-56 dB, co odpowiada wymaganiom normy PN-B-02151-3 dla ścian między mieszkaniami. Zwiększenie masy przez dodanie warstwy żelbetowej lub użycie betonu ciężkiego (z kruszywem bazaltowym) podnosi ten wynik o kolejne 3-5 dB bez zmiany pozostałych parametrów akustyka i termika są tu ze sobą ściśle sprzężone przez wspólny mianownik, jakim jest dobór składu mieszanki betonowej.

Materiały i skład chemiczny prefabrykowanych ścian

Beton stosowany do produkcji paneli prefabrykowanych to nie jest ten sam materiał, który robotnik miesza na budowie z worka. Receptury fabryczne są optymalizowane pod kątem co najmniej czterech parametrów jednocześnie: wytrzymałości na ściskanie, urabialności przy zagęszczaniu wibracyjnym, skurczu autogenicznego oraz szczelności kapilarna. Typowy stosunek wodno-cementowy (w/c) mieści się w przedziale 0,38-0,45 niższy niż w betonie budowlanym, co bezpośrednio przekłada się na mniejszą porowatość i wyższą odporność na mróz oraz agresywne środowisko chemiczne.

Do betonu prefabrykacyjnego powszechnie dodaje się popiół lotny lub granulowany żużel wielkopiecowy (GGBS). Oba materiały to odpady przemysłowe, które zastępują część cementu portlandzkiego. Popiół lotny reaguje z wodorotlenkiem wapnia wydzielonym podczas hydratacji cementu w procesie reakcji pucolanowej tworząc dodatkowe fazy C-S-H uszczelniające strukturę. Praktyczny efekt jest podwójny: niższy ślad węglowy (produkcja cementu portlandzkiego odpowiada za ok. 8% globalnych emisji CO₂) i lepsza odporność betonu na chlorki i siarczany.

Zbrojenie w panelach zewnętrznych realizuje się niemal wyłącznie siatkami ze stali żebrowanej B500SP, układanymi automatycznie przez roboty zbrojące. Rozstaw prętów poziomych i pionowych wynosi zwykle 150×150 mm lub 200×200 mm, a otulina betonowa utrzymywana jest precyzyjnie na poziomie 25-35 mm dzięki fabrycznym dystansom coś, co na budowie zależy od dokładności i skupienia pracownika, tutaj jest fizycznie wymuszane przez oprzyrządowanie. Ta różnica wydaje się małostkowa, dopóki nie pojawi się problem zarysowań od korozji zbrojenia po kilkunastu latach użytkowania.

Izolacja termiczna jako integralna część struktury

Mineralna wełna skalna i pianki PIR (poliizocyjanurat) to dwa dominujące materiały izolacyjne w technologii sandwich. Wełna skalna produkowana z gabra lub bazaltu topionego w temperaturze około 1600°C i formowanego w włókna jest niepalna, paroprzepuszczalna i odporna na naprężenia. Jej współczynnik przewodzenia ciepła λ wynosi 0,033-0,038 W/(m·K). Płyty PIR osiągają λ na poziomie 0,022-0,024 W/(m·K), a więc przy tej samej grubości izolują o 35-40% skuteczniej, lecz są palne (klasa reakcji na ogień E-B) i wymagają odpowiedniego otulenia betonowego po obu stronach, by spełnić wymagania pożarowe. Wybór między nimi to nie preferencja estetyczna to decyzja inżynierska, którą determinuje przeznaczenie budynku i lokalne wymagania przeciwpożarowe.

Połączenie warstwy zewnętrznej panelu z rdzeniem konstrukcyjnym realizują łączniki kompozytowe ze stali nierdzewnej lub w bardziej zaawansowanych systemach z tworzywa sztucznego wzmocnionego włóknem szklanym (GFRP). Łączniki stalowe mają wyższą wytrzymałość, ale ich współczynnik przewodzenia ciepła λ ≈ 15 W/(m·K) tworzy punktowe mostki termiczne. Łączniki GFRP mają λ ≈ 0,36 W/(m·K), a więc niemal czterdziestokrotnie niższy i właśnie dlatego ich stosowanie w panelach fasadowych budynków pasywnych nie jest modą, lecz obliczoną koniecznością fizyczną.

Powierzchnia paneli prefabrykowanych może być licowana betonem architektonicznym, płytkami ceramicznymi lub okładzinami kamiennymi wszystkie aplikowane już w formie podczas produkcji, nie na budowie. Beton architektoniczny uzyskuje fakturę przez matrycę formową: negatyw z poliuretanu lub gumy silikonowej odciska w świeżym betonie dowolny wzór o głębokości reliefu do 30 mm. Kolorystykę uzyskuje się przez pigmenty tlenkowe dodawane bezpośrednio do mieszanki lub przez szlifowanie górnej warstwy i odsłoniecie kruszywa w obu przypadkach kolor jest trwały, bo nie jest nałożony na powierzchnię, lecz stanowi jej część.

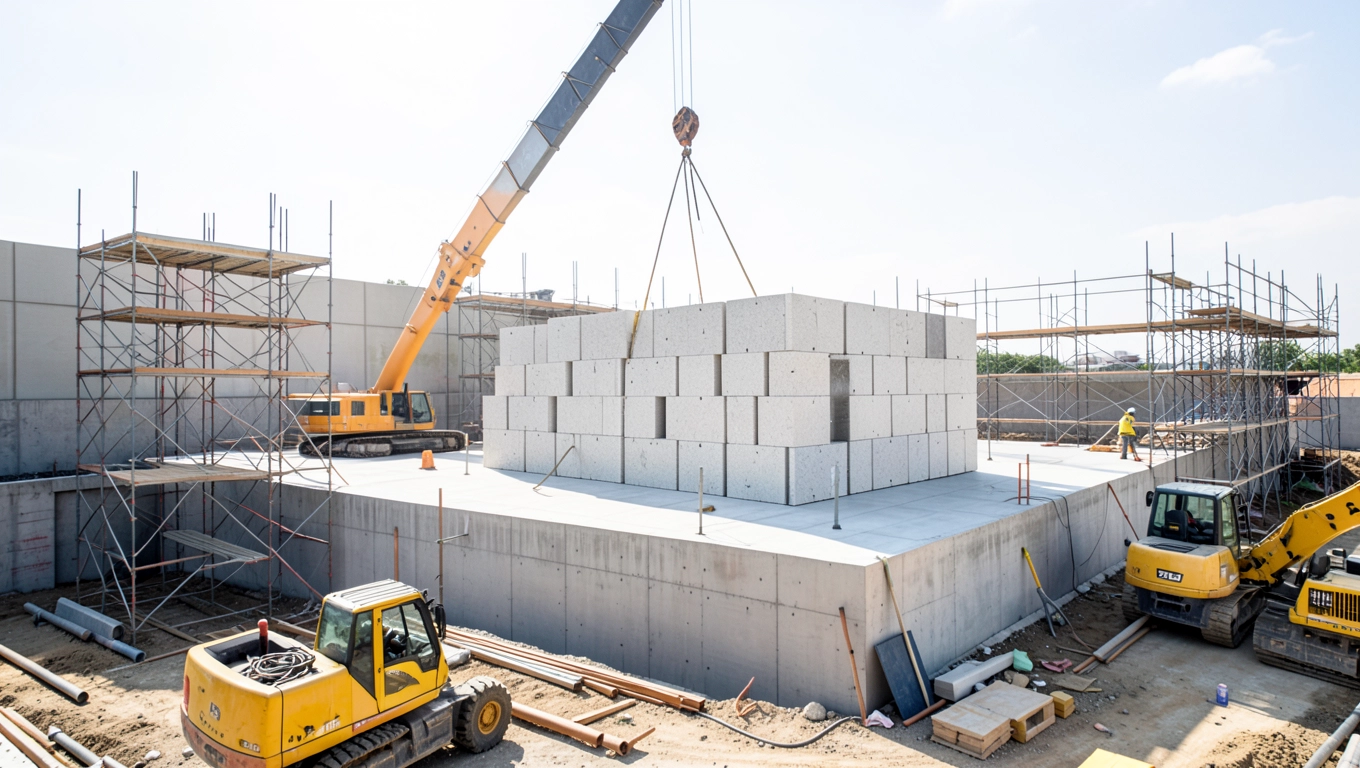

Zalety szybkości montażu i oszczędności kosztów

Tempo wznoszenia budynku z gotowych paneli nie ma analogii w tradycyjnym murowaniu. Doświadczona ekipa może zamontować od 300 do 600 m² powierzchni ściennej dziennie przy murowaniu z ceramiki poryzowanej to samo zajęłoby od czterech do sześciu dni, bez uwzględniania czasu schnięcia zaprawy i tynkowania. Matematyka jest bezlitosna: każdy zaoszczędzony tydzień to koszt tygodniowego najmu sprzętu, wynagrodzenia brygady i nierzadko odsetkowego kosztu kredytu deweloperskiego.

Panele trafiają na budowę gotowe do montażu, a nie do obróbki. Nie wymagają sezonowania, tynkowania mokrego, gipsowania czy szpachlowania pod malowanie powierzchnia wychodzi z formy z gotową fakturą lub z warstwą gruntującą. Eliminacja mokrych procesów budowlanych to nie tylko oszczędność czasu, ale też brak konieczności utrzymywania temperatury powyżej +5°C przez minimum 28 dni po wykonaniu robót. Budowa zimą przestaje być logistycznym koszmarem.

Logistyka dostaw i sekwencjonowanie montażu

Prefabrykacja przenosi ryzyko jakościowe z placu budowy do fabryki ale jednocześnie przenosi tam też ograniczenia harmonogramowe. Panel wyprodukowany ma konkretny rozmiar i masę (typowy panel o wymiarach 3×8 m i grubości 250 mm waży 4,5-6 ton), co wymaga zarezerwowania żurawia o odpowiednim udźwigu z wyprzedzeniem. Transport nienormatywny pojazdami o długości przekraczającej 16,5 m wymaga zezwoleń i planowania tras to nie szczegół operacyjny, to element krytycznej ścieżki projektu, który przy pominięciu potrafi wstrzymać całą budowę na kilka dni.

Redukcja odpadów na placu budowy to wymierny efekt finansowy, rzadziej opisywany w katalogach, a realnie odczuwalny w kosztorysach. Przy tradycyjnej budowie murowanej odpady materiałowe (stłuczka ceramiczna, zużyta zaprawa, szkielet szalunków) stanowią 8-15% kosztów materiałów. Prefabrykacja ogranicza ten wskaźnik do 1-3%, bo materiał zużywa się precyzyjnie według projektu, a nadwyżki z produkcji trafiają z powrotem do obiegu fabrycznego, nie do kontenera na odpadki.

Koszty pracy na budowie spadają, bo prefabrykacja przesuwa pracochłonne czynności do hali fabrycznej, gdzie wydajność jest wyższa, warunki bezpieczniejsze i organizacja pracy lepiej kontrolowana. Badania prowadzone na europejskich projektach budownictwa modularnego pokazują, że koszt robocizny na metr kwadratowy gotowej ściany jest o 20-35% niższy niż przy murowaniu różnica rośnie wraz z skalą projektu i powtarzalnością modułów. Im więcej identycznych paneli w projekcie, tym amortyzacja kosztów oprzyrządowania formowego jest efektywniejsza i tym bardziej opłacalna staje się seryjność.

Przewidywalność kosztów to argument, który inwestorom mówi więcej niż jakiekolwiek techniczne specyfikacje. Cena panelu jest znana w dniu złożenia zamówienia, a nie na etapie odbioru robót co przy rosnących cenach materiałów budowlanych ma realne znaczenie dla zarządzania ryzykiem finansowym projektu. Tradycyjne roboty murowe są wyceniane ryczałtowo lub kosztorysowo, co przy niespodziewanych warunkach gruntowych, opóźnieniach czy zmianach projektowych prowadzi do roszczeń wykonawczych. Panel prefabrykowany tej zmienności po prostu nie ma.

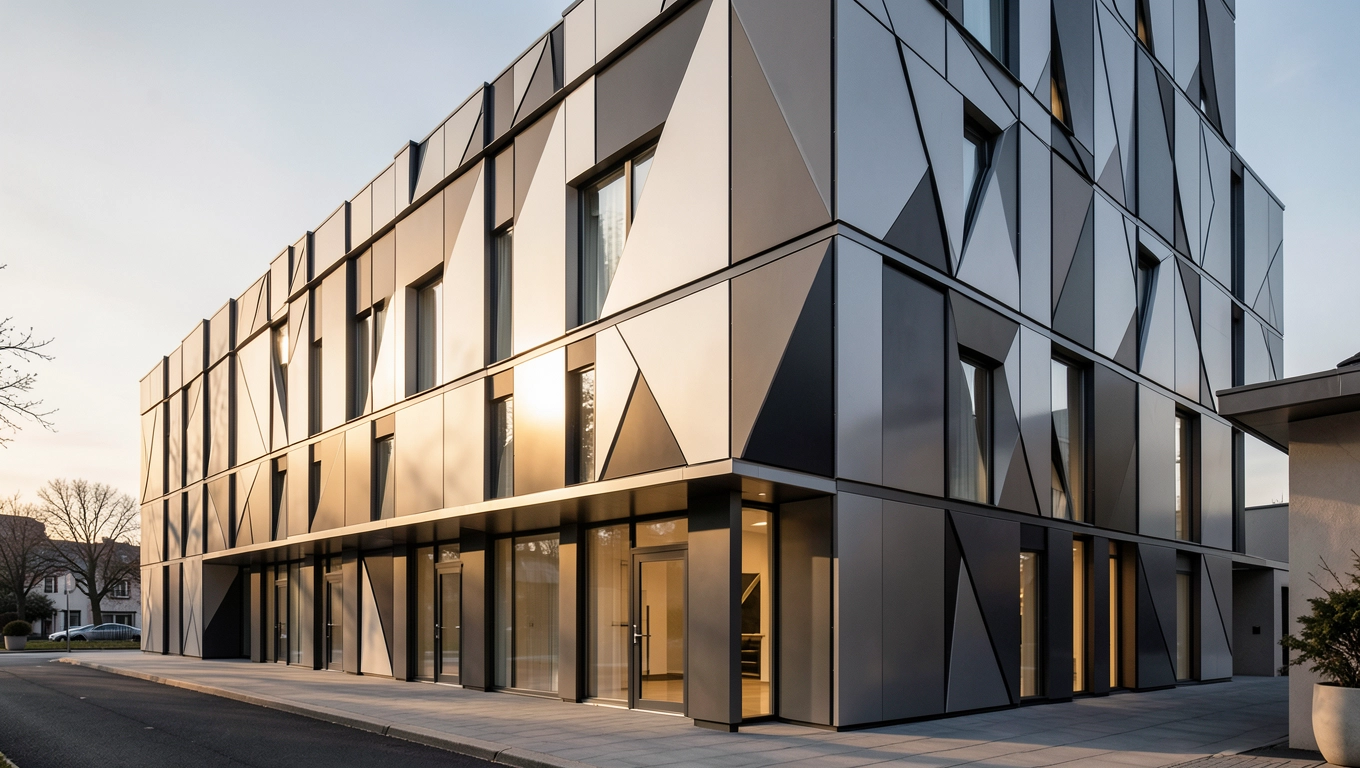

Projektowanie i elastyczność architektoniczna

Pokutuje przekonanie, że prefabrykacja oznacza powtarzalność i architektoniczną nudę tę opinię ukształtowały wielkie płyty z lat siedemdziesiątych i trudno się dziwić jej trwałości. Rzeczywistość współczesnej technologii panelowej jest jednak diametralnie inna. Forma betonowa wykonana z poliuretanu może odwzorować każdą geometrię od klasycznej ceglanej faktury po abstrakcyjny relief i jest wymieniana po 200-300 odlewach, co przy seryjnej produkcji kładzionu rzędu kilkudziesięciu identycznych paneli jest ekonomicznie racjonalne. Architektura budynku nie musi ustępować logistyce montażu.

Wymiary paneli dostosowywane są do siatki projektu architektonicznego, nie odwrotnie. Standardowe rozpiętości produkcyjne wynoszą od 1,2 do 12 m długości i do 4,5 m wysokości w jednym elemencie przy większych kubaturach stosuje się panele łączone. Otwory okienne i drzwiowe wykuwa się nie w gotowym murze, lecz wbudowuje w formę przed zabetonowaniem, uzyskując gotowe ościeża z dokładnością do 1-2 mm. To oznacza, że stolarka okienna montowana jest od razu, bez szpachlowania ani dodatkowego uszczelniania odspojeń.

Instalacje wewnętrzne kanały elektryczne, puszki instalacyjne, a nawet fragmenty instalacji sanitarnej mogą być zatopione w panelu już na etapie produkcji. Bruzdy i przepusty nie są wyciosywane w gotowej ścianie młotem udarowym, co przez całe pokolenia budownictwa tradycyjnego powodowało osłabienie przekrojów i pyłowe piekło na budowie. Zabetonowany kanał kablowy z fabrycznym ciągnikiem (drut instalacyjny) skraca czas pracy elektryka na budowie o kilkadziesiąt procent i eliminuje uszkodzenia mechaniczne wynikające z nieprecyzyjnego kucia.

Integracja z cyfrowymi narzędziami projektowymi

Nowoczesna produkcja paneli jest nierozłącznie powiązana z modelowaniem BIM (Building Information Modelling). Każdy panel istnieje najpierw jako obiekt cyfrowy z pełnym zestawem atrybutów masa, środek ciężkości, klasa betonu, schemat zbrojenia, wymagany udźwig żurawia zanim cokolwiek trafi do formy. Model BIM generuje bezpośrednio pliki sterujące dla automatycznych stołów zbrojeniowych i pił formatujących płyty izolacyjne, co eliminuje błąd ludzki z procesu przekształcania rysunku w element fizyczny. Tolerancje wymiarowe produkowanych paneli mieszczą się w klasie dokładności 2 według EN 13369, co odpowiada odchyłce ±4 mm na długości 10 m.

Cyfrowy bliźniak panelu podąża za nim przez cały cykl życia budynku. Każdy element ma kod QR lub chip RFID przechowujący historię produkcji: datę betonowania, wyniki badań wytrzymałościowych próbek kontrolnych, warunki dojrzewania, tożsamość operatora. W razie usterki lub pytania o nośność w trakcie przebudowy wystarczy odczytać tag, by mieć dostęp do wszystkich danych coś, o czym tradycyjny mur z cegły nigdy nie będzie w stanie powiedzieć. To zmienia podejście do zarządzania budynkiem przez właściciela na poziomie, którego klasyczna dokumentacja powykonawcza nawet nie próbuje osiągnąć.

Hybrydowe systemy konstrukcyjne łączą zalety prefabrykacji z elastycznością betonu monolitycznego. Ściany prefabrykowane pełnią funkcję szalunku tracącego dla słupów i rdzeni żelbetowych wylewanych na miejscu forma ściany służy jednocześnie jako element nośny, izolacyjny i wykończeniowy, a beton wylany w środku łączy obie funkcje w jednej operacji. Taki system, stosowany przy budynkach powyżej pięciu kondygnacji, redukuje zapotrzebowanie na tradycyjne szalunki o 60-70%, co przy wielomiesięcznej dzierżawie szalunków stanowi niebagatelną pozycję kosztorysową.

Przyszłość tej technologii rysuje się wyraźnie w kierunku automatyzacji montażu. Prototypowe systemy robotyczne do ustawiania paneli są już testowane na placach budowy w Skandynawii i Japonii ramię robota prowadzone przez GPS i skaner laserowy ustawia panel z dokładnością poniżej 3 mm bez ingerencji człowieka. Przy rosnących kosztach pracy budowlanej i kurczeniu się rynku wykwalifikowanych murarzy, technologia robotycznego montażu ścian prefabrykowanych w ciągu dekady z eksperymentu stanie się standardem tak jak standardem stały się automatyczne linie zbrojeniowe, których jeszcze dwadzieścia lat temu nie brał poważnie żaden krajowy zakład prefabrykacji.

Przy planowaniu budowy z wykorzystaniem paneli prefabrykowanych harmonogram dostaw powinien być zsynchronizowany z pracami fundamentowymi z co najmniej czterotygodniowym wyprzedzeniem typowy czas produkcji panelu po złożeniu zamówienia wykonawczego wynosi 3-5 tygodni, a transport nienormatywny wymaga osobnego pozwolenia, które w zależności od województwa wydawane jest w terminie 7-14 dni roboczych.

Zanim projekt trafi do producenta paneli, warto skonsultować siatkę modularną z technologiem zakładu dostosowanie rozstawu osi o 5-10 cm do formatu standardowych stołów produkcyjnych może skrócić czas realizacji nawet o tydzień i obniżyć koszt produkcji o kilka procent, bo eliminuje konieczność cięcia form na zamówienie.
