Schody prefabrykowane żelbetowe – rodzaje, zalety i zastosowanie

Kiedy na placu budowy pojawia się żuraw i w ciągu kilku godzin gotowe schody lądują dokładnie tam, gdzie miesiącami stał tylko zbrojony szkielet stropu, inwestorzy patrzą na to z mieszaniną ulgi i niedowierzania. Schody prefabrykowane żelbetowe to jeden z tych elementów budownictwa, które przez lata funkcjonowały w cieniu tradycyjnego szalowania, a tymczasem zdążyły wyewoluować do precyzji inżynierskiej, której nie powstydziłby się producent samochodów. Za każdym odlanym stopniem kryje się łańcuch decyzji projektowych od klasy betonu po rozstaw strzemion które decydują o tym, czy konstrukcja przeżyje dekady intensywnej eksploatacji, czy zacznie kruszeć przy pierwszych przymrozkach.

• Rodzaje schodów prefabrykowanych żelbetowych
• Zalety schodów prefabrykowanych żelbetowych
• Zastosowanie schodów prefabrykowanych żelbetowych
• Produkcja i transport schodów prefabrykowanych żelbetowych
• Montaż schodów prefabrykowanych żelbetowych
• Pytania i odpowiedzi schody prefabrykowane żelbetowe

Rodzaje schodów prefabrykowanych żelbetowych

Geometria schodów to pierwsza decyzja, która determinuje wszystko inne: sposób zbrojenia, masę elementu, logistykę transportu i technologię montażu. Prefabrykaty żelbetowe produkuje się w zasadzie w każdym kształcie, jaki architekt jest w stanie zwymiarować i obliczyć statycznie, ale w praktyce rynek skonsolidował się wokół kilku sprawdzonych typologii. Każda z nich odpowiada na inny zestaw ograniczeń przestrzennych i eksploatacyjnych.

Schody jednobiegowe to najprostsza i jednocześnie najlżejsza forma jeden ciągły bieg bez zmiany kierunku, produkowany zazwyczaj jako monolityczna płyta z wbudowanymi stopnicami. Przy rozpiętości do około 3,5 metra i standardowej szerokości 120 cm masa takiego elementu mieści się zwykle w przedziale 1,5-3 tony, co pozwala na montaż typowym żurawiem budowlanym. Prostota formy przekłada się na szybkość produkcji i powtarzalność wymiarów, co przy budownictwie wielorodzinnym oznacza realną oszczędność.

Schody dwubiegowe z podestami wymagają już bardziej złożonej strategii produkcji, bo podest może być wykonany jako oddzielny prefabrykat lub zintegrowany z biegiem w formie elementu w kształcie litery L albo Z. To rozróżnienie ma konsekwencje strukturalne: bieg z podestem litery L przenosi obciążenia przez skręcenie i wymaga zbrojenia skrętnego o innej geometrii niż klasyczna belka zginana. Masa takich elementów sięga niekiedy 6-8 ton, co już wymaga szczegółowego planowania sprzętu dźwigowego na etapie harmonogramu robót.

Polecamy schody prefabrykowane żelbetowe cena

Schody spiralne i łukowe należą do najtrudniejszych wyzwań prefabrykacji żelbetowej, bo krzywoliniowa geometria stopni wymaga indywidualnych szalunków i precyzyjnego modelowania zbrojenia, które musi rozłożyć naprężenia rozciągające wzdłuż skomplikowanych ścieżek sił. Produkuje się je na podstawie szczegółowej dokumentacji warsztatowej, często wspomaganej modelowaniem BIM, które pozwala wykryć kolizje z instalacjami jeszcze przed betonowaniem. Ze względu na jednostkowy charakter zamówień i wysoką pracochłonność ich cena jednostkowa bywa dwu- lub trzykrotnie wyższa niż schodów prostych.

Odrębną kategorię stanowią schody zewnętrzne, projektowane z myślą o ekspozycji na opady, mróz i czynniki chemiczne. Tu klasa betonu rzadko spada poniżej C30/37, a w agresywnych środowiskach sięga C40/50, przy czym minimalna otulina zbrojenia wynosi zazwyczaj 35-40 mm zamiast standardowych 20-25 mm stosowanych wewnątrz budynku. Beton musi spełniać klasę ekspozycji co najmniej XF3 według normy PN-EN 206, co oznacza odporność na wielokrotne cykle zamrażania i odmrażania w obecności środków odladzających.

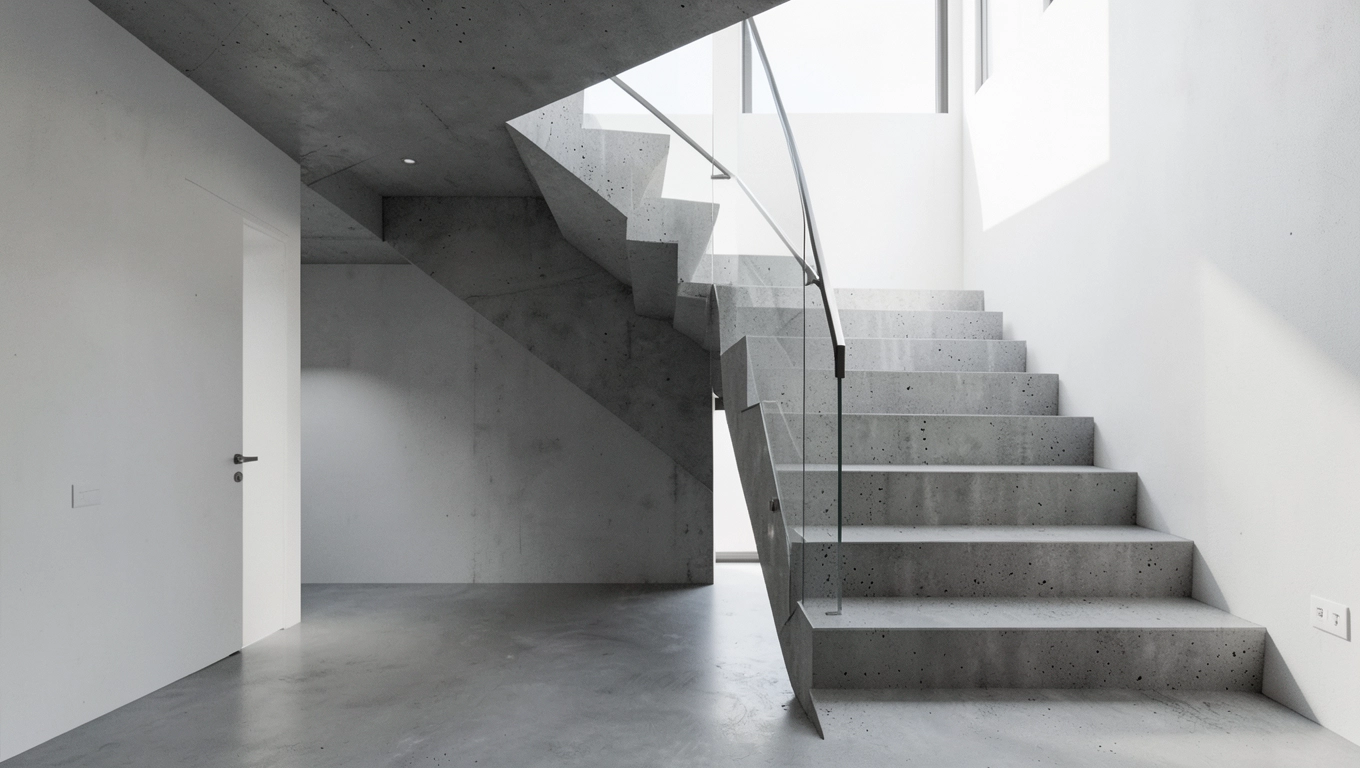

Zalety schodów prefabrykowanych żelbetowych

Argument, który pada najczęściej, to czas i słusznie, bo montaż kompletnego biegu schodów zajmuje godziny, nie tygodnie. Tradycyjne szalowanie, zbrojenie na mokro i pielęgnacja betonu to proces rozciągnięty na minimum 28 dni, podczas których reszta robót wykończeniowych stoi w miejscu lub musi omijać tę strefę. Prefabrykat przyjeżdża na budowę w pełni utwardzony, po minimalnym 28-dniowym dojrzewaniu w wytwórni, i jest gotowy do obciążenia niemal natychmiast po montażu.

Dowiedz się więcej o schody zewnętrzne betonowe prefabrykaty

Kontrolowane warunki produkcji w wytwórni to coś więcej niż slogan marketingowy to fizyczna przewaga nad betonowaniem w deszczu czy przy mrozie. Temperatura betonu podczas wiązania powinna utrzymywać się między +5°C a +30°C, a wilgotność powinna być stabilna przez pierwsze 72 godziny. W hali produkcyjnej te warunki są monitorowane i regulowane; na placu budowy zależą od kaprysu pogody i dyscypliny brygady.

Precyzja wymiarowa prefabrykatów żelbetowych wynika wprost z jakości szalunków stalowych lub kompozytowych, których tolerancja wykonania wynosi zazwyczaj ±2 mm na długości elementu. Dla schodów ma to praktyczne znaczenie: równa wysokość stopni zgodna z wymogiem normy PN-EN 14122 na poziomie odchyłki nieprzekraczającej 5 mm między sąsiednimi stopnicami to warunek bezpieczeństwa użytkowników, nie estetyczny kaprys. Nierówne podstopnice zmuszają mózg do ciągłej korekty kroku, co statystycznie zwiększa ryzyko upadku, szczególnie u osób starszych.

Odporność ogniowa to jeden z parametrów, który często rozstrzyga wybór między prefabrykatem a tradycyjną technologią mokrą w obiektach użyteczności publicznej. Schody żelbetowe osiągają klasę REI 60 lub REI 120 bezpośrednio z produkcji, bez dodatkowych okładzin czy natryskowych warstw ogniochronnych, bo odpowiednia otulina zbrojenia zapewnia, że pręty nie przekroczą temperatury krytycznej 500°C przez wymagany czas. Drewniane lub stalowe konstrukcje wymagają kosztownych zabezpieczeń, by osiągnąć porównywalny parametr.

Dowiedz się więcej o betonowe schody prefabrykowane

Trwałość żelbetu wynika z synergii między betonem a stalą: beton przenosi naprężenia ściskające, stal rozciągające, a ich współpraca jest możliwa dlatego, że współczynnik rozszerzalności termicznej obu materiałów wynosi około 12×10⁻⁶/°C i jest praktycznie identyczny. Dzięki temu zmiany temperatur nie powodują naprężeń własnych prowadzących do zarysowań. Prawidłowo zaprojektowane i wykonane schody prefabrykowane żelbetowe mogą służyć przez 50-100 lat bez konieczności kapitalnego remontu, co przy obliczaniu całkowitego kosztu cyklu życia obiektu zmienia optykę kalkulacji inwestycyjnej.

Porównanie ma charakter orientacyjny i dotyczy typowych warunków realizacji. Czas gotowości dla prefabrykatu liczy się od momentu dostawy na plac budowy; dla wylewki tradycyjnej od zakończenia betonowania do chwili, gdy element może przejmować pełne obciążenie użytkowe.

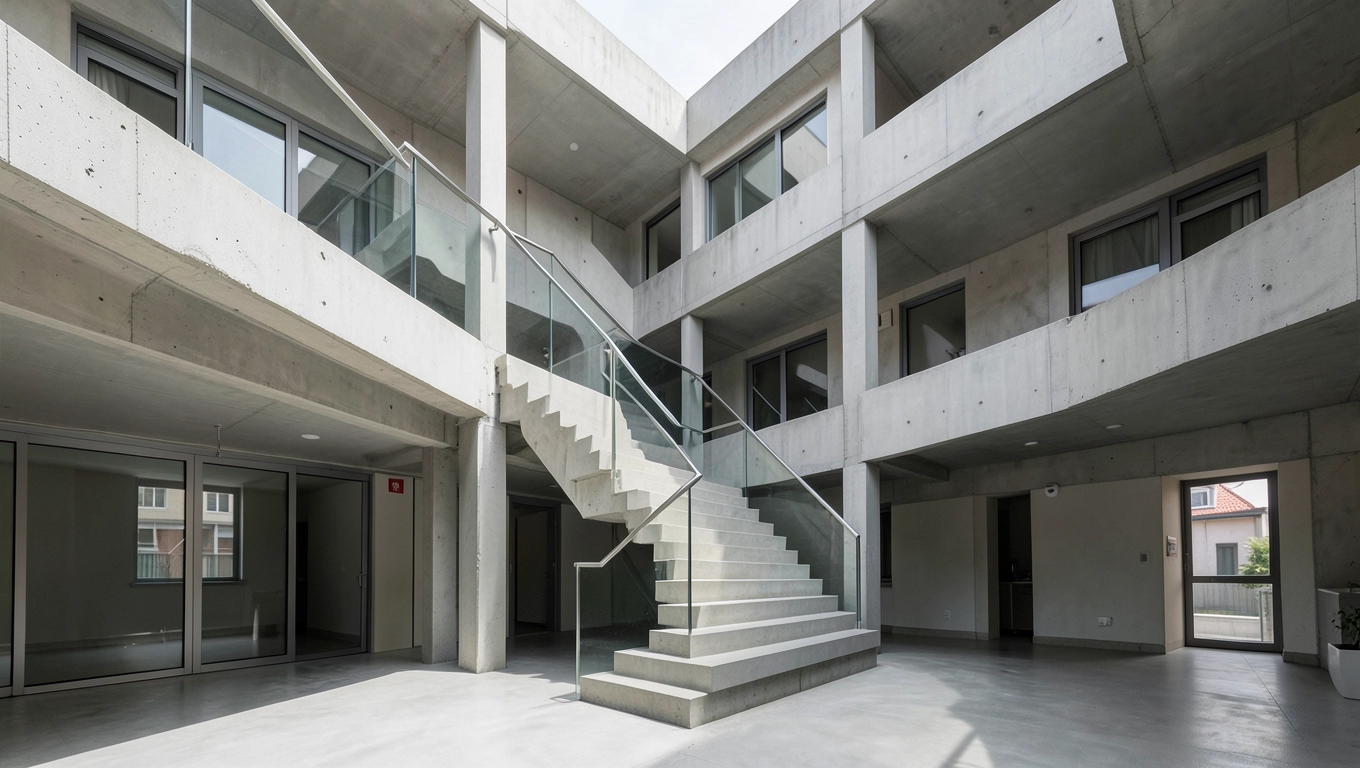

Zastosowanie schodów prefabrykowanych żelbetowych

Budownictwo wielorodzinne to środowisko, w którym prefabrykacja schodów żelbetowych przynosi największy, najbardziej namacalny efekt skali. Przy budowie bloku o dziesięciu kondygnacjach i czterech klatkach schodowych montuje się kilkadziesiąt identycznych biegów a powtarzalność wymiarów sprawia, że kolejny element jest klonem poprzedniego z dokładnością do milimetra. Harmonogram montażu można zaplanować co do godziny, co przy żelbetowej klatce schodowej wylanej na mokro jest po prostu niemożliwe.

Obiekty przemysłowe i magazynowe stawiają schodom inne wymagania niż budownictwo mieszkaniowe. Duże natężenie ruchu, wózki transportowe, środki chemiczne stosowane do czyszczenia podłóg to obciążenia, na które tradycyjne wykończenia stopnic nie są zaprojektowane. Prefabrykowane schody żelbetowe produkowane dla zakładów przemysłowych otrzymują beton klasy ekspozycji XA1-XA3 odporny na agresję chemiczną oraz powierzchnię stopnic z nacięciami antypoślizgowymi lub wbudowanymi wkładkami korundowymi, które utrzymują wystarczający współczynnik tarcia nawet przy mokrej powierzchni.

Budynki użyteczności publicznej szpitale, szkoły, dworce muszą spełniać Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, które szczegółowo definiuje szerokość biegów, wysokość stopni i wymogi dla osób z ograniczoną mobilnością. Prefabrykat produkowany fabrycznie łatwiej poddać audytowi wymiarowemu przed montażem niż wylewkę, którą można zmierzyć dopiero po rozdeskowaniu i utwardzeniu. Ewentualne odchyłki od projektu wychwytuje się na etapie kontroli jakości w wytwórni, zanim element trafi na budowę.

Remonty i modernizacje budynków zabytkowych to obszar, gdzie prefabrykacja pojawia się rzadziej, ale jej przewagi są szczególnie wyraziste. Ograniczona przestrzeń, zakaz dłuższego hałasu i wibracji, brak miejsca na betoniarki i szalunki te warunki czynią wylewkę na mokro praktycznie niemożliwą. Lekki żuraw lub specjalistyczny sprzęt do prac w ciasnych przestrzeniach pozwala wnieść i zamontować gotowy bieg w czasie, który nie zakłóca funkcjonowania obiektu.

Schody zewnętrzne przy budynkach biurowych i handlowych tworzą odrębną kategorię zastosowań, gdzie estetyka i trwałość muszą iść ze sobą w parze. Beton architektoniczny stosowany na powierzchnie widoczne uzyskuje się przez dobór kruszywa i cementu białego lub pigmentowanego, a faktura formy szalunkowej przenosi się na gotowy element z wiernością, której żadna tynkatura nie jest w stanie odtworzyć. Kamień, łupek, ryflowanie poziome każda tekstura może być odciśnięta bezpośrednio w betonie, eliminując kolejne warstwy wykończeniowe.

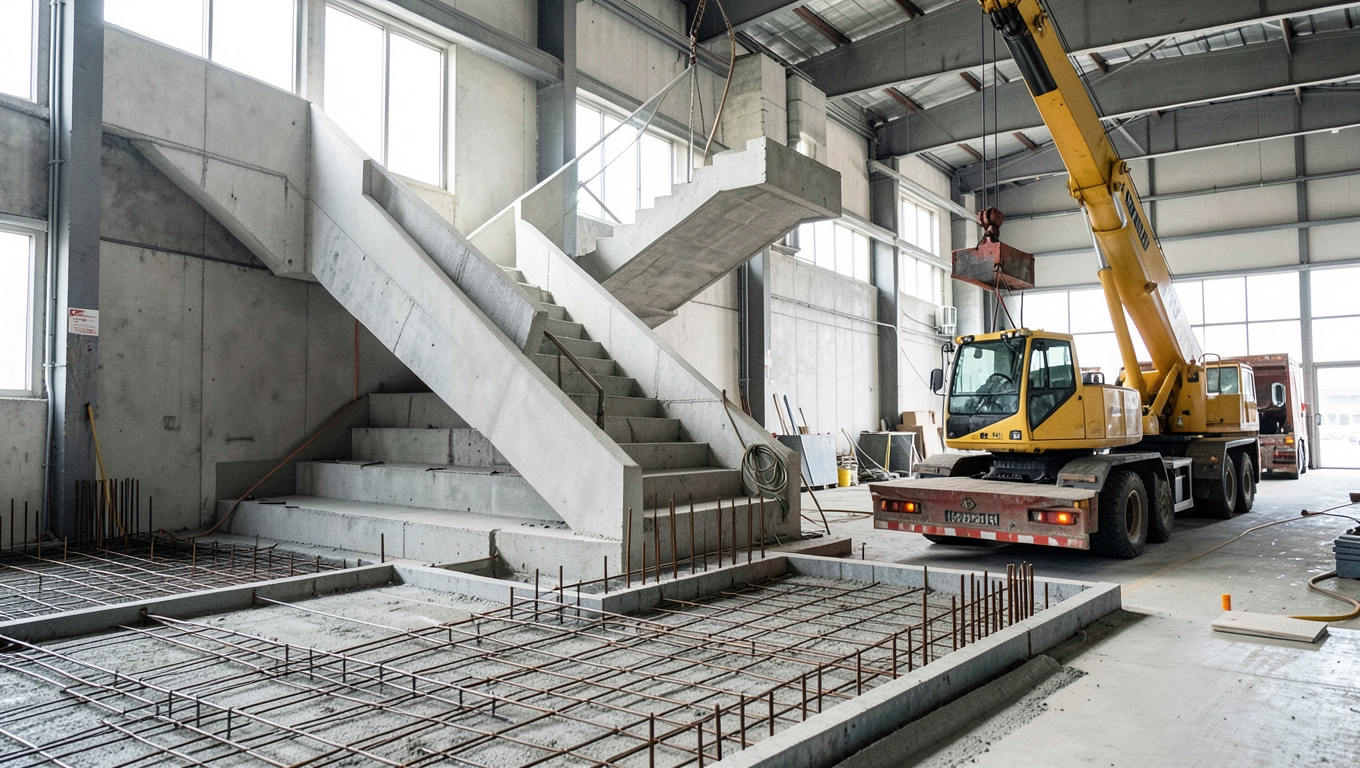

Produkcja i transport schodów prefabrykowanych żelbetowych

Cykl produkcji prefabrykatu zaczyna się na długo przed betonowaniem od weryfikacji obliczeń statycznych przez uprawnionego konstruktora, który dobiera klasę betonu, średnicę i rozstaw prętów zbrojeniowych oraz lokalizację punktów podparcia i zawiesia. Ten etap jest krytyczny, bo błąd w projekcie zbrojenia nie ujawni się podczas odbioru wizualnego beton zakrywa wszystko, a do wytopienia zbrojenia dochodzi dopiero pod obciążeniem. Wymagania normy PN-EN 13369 dotyczącej ogólnych zasad dla prefabrykatów betonowych nakładają obowiązek posiadania dokumentacji technicznej dla każdego typu elementu.

Zbrojenie układa się w precyzyjnie przygotowanym szalunku, zazwyczaj stalowym, który przy regularnej produkcji wytrzymuje kilkaset cykli betonowania. Pręty wiąże się drutem lub łączy zgrzewaniem punktowym, a rozstaw strzemion oraz grubość otuliny kontroluje się za pomocą dystansowników z tworzywa sztucznego lub betonu. Te dystansowniki, pozornie błahe, decydują o tym, czy zbrojenie będzie chronione przed korozją przez cały okres użytkowania bo każdy milimetr otuliny poniżej wymaganego minimum skraca statystyczną trwałość elementu.

Beton zagęszcza się wibratorem buławowym lub stołem wibracyjnym, co eliminuje pory powietrzne odpowiedzialne za przenikanie wilgoci i obniżenie wytrzymałości. Klasa betonu C30/37 oznacza charakterystyczną wytrzymałość na ściskanie 30 MPa mierzoną na sześcianie 150 mm po 28 dniach dojrzewania to wartość, która przy standardowych warunkach jest trudna do powtórzenia w betonie wylanym na placu budowy, gdzie kontrola konsystencji, temperatury i pielęgnacji zależy od wielu czynników ludzkich.

Każdy wyprodukowany element powinien być opatrzony cechą identyfikacyjną pozwalającą odtworzyć numer partii betonu, datę betonowania i wyniki badań wytrzymałościowych. W razie reklamacji lub inwentaryzacji technicznej budynku ta dokumentacja ma wartość niemożliwą do przecenienia.

Transport schodów żelbetowych to osobna dyscyplina logistyczna, bo elementy o masie 2-8 ton i długości do 4,5 metra wymagają specjalistycznych pojazdów z możliwością regulacji podparć lub ram transportowych. Bieg schodów przewozi się zazwyczaj w pozycji zbliżonej do docelowej pochylonej pod kątem biegu co minimalizuje naprężenia podczas jazdy po nierównej drodze. Zmiana pozycji transportowej na horyzontalną mogłaby wywołać naprężenia rozciągające w miejscach, gdzie nie zaprojektowano zbrojenia pod kątem transportu.

Promień zakrętów na drodze dojazdowej do placu budowy bywa częściej ograniczeniem niż masa ładunku. Element o długości 4 metrów potrzebuje dłuższego zestawu transportowego niż standardowy 13,6-metrowy zestaw naczepowy co w miejskiej zabudowie potrafi wykluczyć określone typy dostaw i wymaga wcześniejszej wizji lokalnej. Dobry kierownik budowy planuje logistykę transportu równolegle z harmonogramem produkcji, bo przeoczenie ograniczenia drogowego opóźnia cały front robót.

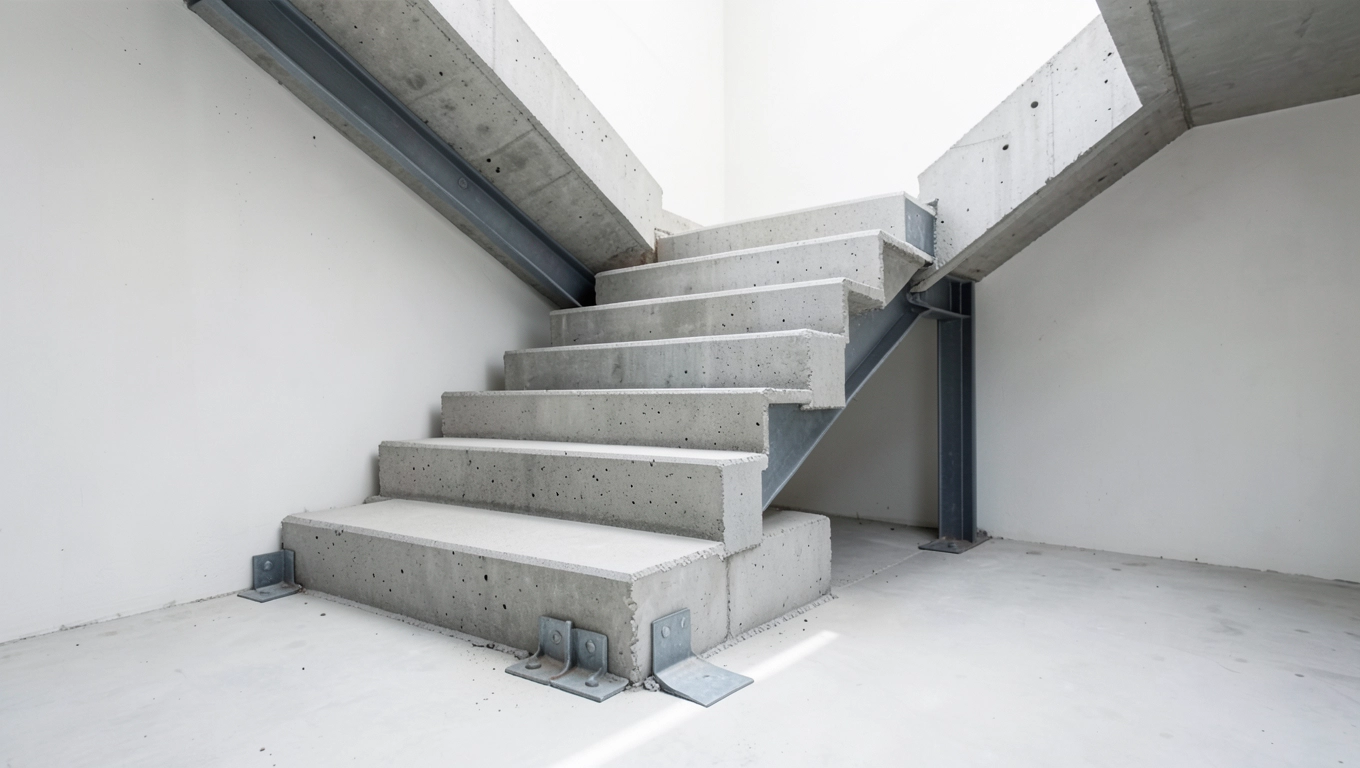

Montaż schodów prefabrykowanych żelbetowych

Montaż gotowego biegu to operacja trwająca zwykle 2-4 godziny, ale jej powodzenie zależy od przygotowania, które musi być skrupulatne. Podparcia ławy betonowe, gniazda w ścianie lub belki policzkowe muszą osiągnąć wymaganą wytrzymałość przed przyjęciem obciążenia od schodów, a ich poziomowanie decyduje o tym, czy gotowe schody będą równe. Odchyłka podparcia o 10 mm na szerokości biegu przekłada się na widoczne przechylenie stopnicy i konieczność korygowania wylewką wyrównawczą.

Zawiesia montażowe wbudowane w prefabrykat podczas produkcji to elementy, które muszą być obliczone na dynamiczne obciążenia montażowe, zazwyczaj przyjmowane jako dwukrotność ciężaru statycznego elementu z uwagi na przeciążenia podczas podnoszenia i kołysania. Pętle z prętów zbrojeniowych lub wklejane śruby ze stali nierdzewnej lokalizuje się w miejscach wynikających z projektu warsztatowego ich pozycja nie jest przypadkowa, bo wyznaczają środek ciężkości zawiesia i decydują o tym, czy element uniesie się w pozycji prawidłowej czy pod kątem.

Połączenie biegu ze stropem lub belką policzkową wykonuje się zazwyczaj przez oparcie elementu na warstwie zaprawy cementowej lub specjalnych podkładkach elastomerowych, które tłumią dźwięki uderzeniowe przenoszone przez konstrukcję. To nie jest detal dekoracyjny izolacja akustyczna połączenia schodów ze stropem decyduje o poziomie hałasu słyszalnego w mieszkaniach sąsiadujących z klatką schodową, a Polska Norma PN-B-02151-3 wymaga izolacyjności od dźwięków uderzeniowych na poziomie co najmniej 53 dB dla klatek w budynkach mieszkalnych.

Spawanie zawiesi montażowych do zbrojenia prefabrykatu bez zgody producenta i konstruktora jest niedopuszczalne. Ciepło spawania w strefie zawiesia może osłabić stal zbrojeniową i zmienić jej właściwości plastyczne, co nie będzie widoczne gołym okiem, ale obniży nośność połączenia do poziomu zagrażającego bezpieczeństwu montażu.

Po posadowieniu elementu i skontrolowaniu jego poziomowania wypełnia się szczeliny między prefabrykatem a konstrukcją zaprawą bezskurczową lub zastrzykiem cementowym. Ta operacja uszczelnia styfy zbrojeniowe wystające z elementu tzw. zbrojenie ciągłości które łączy bieg ze stropem i zapewnia współpracę monolityczną węzła. Bez tego etapu połączenie jest przegubowe, nie utwierdzające, co przy schody dwuprzęsłowych może oznaczać zbyt duże ugięcia pod obciążeniem użytkowym.

Odbiór techniczny zamontowanych schodów obejmuje sprawdzenie geometrii, stanu powierzchni, kompletności zainjektowania spoin oraz dokumentacji producenta potwierdzającej klasę betonu i wyniki badań. Ten protokół to nie formalność w przypadku pożaru lub wypadku dokumentacja odbiorowa jest pierwszym dokumentem, po który sięgają biegli sądowi i inspektorzy nadzoru budowlanego. Schody prefabrykowane żelbetowe, wykonane i zamontowane zgodnie ze sztuką, są jedną z najbardziej odpornych i najtrwalszych konstrukcji w obiekcie budowlanym; to, że ich montaż trwa krócej niż dzień pracy, nie umniejsza ani stopnia ich złożoności inżynierskiej, ani odpowiedzialności ciążącej na tych, którzy je projektują i wbudowują.

Pytania i odpowiedzi schody prefabrykowane żelbetowe
