Z czego składa się ogrzewanie podłogowe? Lista 9 elementów

Podłogówka to nie „rura w stropie i tyle". W praktyce w skład ogrzewania podłogowego wchodzi od 7 do 9 współpracujących elementów, a pominięcie choćby jednego potrafi skończyć się przeciekiem, zimnymi strefami albo awarią pompy ciepła po dwóch sezonach. Poniżej rozbieram cały system na części pierwsze, podaję konkretne średnice, rozstawy i moce, a na koniec wrzucam listę błędów, przez które ludzie płacą za powtórkę montażu.

• Rury i rozdzielacz, czyli serce każdej podłogówki
• Warstwy podłogi od styropianu po jastrych
• Automatyka i sterowanie temperaturą w podłogówce
• Połączenie podłogówki z kotłownią
• Najczęstsze błędy przy montażu ogrzewania podłogowego

Rury i rozdzielacz, czyli serce każdej podłogówki

Najważniejszym elementem instalacji pozostaje rura grzewcza, najczęściej wykonana z PEX-a lub PE-RT. Średnice robocze to 16, 17 lub 20 mm, przy czym 16 mm to absolutny standard w domach jednorodzinnych. Jedna pętla z rury 16 mm obsłuży maksymalnie 80-100 mb, co przy rozstawie 15 cm daje około 12-15 m² powierzchni. Przekroczenie tej długości oznacza zbyt wysoki opór hydrauliczny i martwe strefy w najdalszych częściach pomieszczenia.

Sam rozstaw rur wpływa bezpośrednio na moc grzewczą. Gęstsze ułożenie (10-15 cm) daje więcej ciepła, ale wymaga dłuższych pętli i większej ilości materiału. W strefach brzegowych, czyli przy ścianach zewnętrznych i przeszkleniach, stosuje się rozstaw 10 cm, a w środku pomieszczenia 20 cm. Taki układ nazywa się meandrowym i pozwala skompensować większe straty ciepła przy fasadzie.

Rozdzielacz do podłogówki to belka zasilająca i powrotna, odpowiedzialna za rozprowadzenie wody do poszczególnych obwodów. Liczba obwodów zależy od kubatury: na każde 15 m² powierzchni przypada zwykle jeden obwód. Dom o powierzchni 150 m² wymaga więc średnio 9-10 obwodów. Każdy z nich powinien mieć własny zawór regulacyjny, odpowietrznik i przepływomierz, by dało się zbilansować całą instalację.

Szafka rozdzielaczowa mieści sam rozdzielacz oraz automatykę. Wersje podtynkowe chowają się w ścianie i kosztują nieco więcej pracy wykończeniowej, natomiast natynkowe sprawdzają się w kotłowniach i garażach. Wymiar szafki dobiera się do liczby obwodów, dodając zapas na listwę sterującą i siłowniki. Przy dziesięciu obwodach minimalna szerokość to około 80 cm.

Złączki eurokonus 16×3/4" łączą rurę z rozdzielaczem. To tani detal, którego jakość decyduje o szczelności całej instalacji. Na rynku roi się od tanich zamienników, które po kilku cyklach grzewczych zaczynają podciekać. Statystyki serwisowe mówią jasno: ponad 80% przecieków w podłogówce zaczyna się właśnie przy złączkach, a nie w samej rurze.

Parametry techniczne rur

Warstwy podłogi od styropianu po jastrych

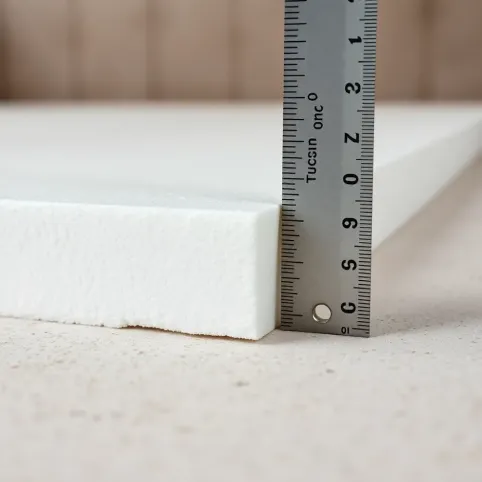

Ogrzewanie podłogowe budowa to nie tylko rury, ale też precyzyjny tort warstw, w którym każda ma swoją fizyczną rolę. Zaczynamy od stropu, na który trafia izolacja termiczna. Na parterze, gdzie pod spodem jest grunt, warstwa styropianu powinna mieć minimum 15 cm, a najlepiej 20 cm. Na piętrze, nad ogrzewanym pomieszczeniem, wystarczy 5-8 cm. Cieńsza izolacja sprawia, że ciepło ucieka w dół zamiast grzać podłogę, a rachunki rosną w oczach.

Na styropianie układa się folię z podziałką, czyli specjalną membranę z nadrukowaną siatką co 5 lub 10 cm. Siatka pozwala utrzymać równe odstępy bez ciągłego mierzenia, a folia jednocześnie chroni styropian przed wilgocią z jastrychu. W tej samej warstwie mocuje się spinek tackera, które trzymają rurę przy podłożu. Tacker ręczny sprawdza się na małych realizacjach, automatyczny skraca czas montażu o połowę na dużych powierzchniach.

Po ułożeniu rur przychodzi czas na jastrych, czyli wylewkę cementową lub anhydrytową. Norma PN-EN 1264 mówi wprost: minimalna grubość jastrychu nad rurą to 30 mm dla wylewek cementowych i 35 mm dla anhydrytowych, a łącznie z rurą daje to około 6,5-7 cm. Zbyt cienka wylewka pęka przy pierwszym cyklu grzewczym, ponieważ różnica temperatur między spodem a wierzchem generuje naprężenia, których słaby materiał nie wytrzymuje.

Jastrych anhydrytowy lepiej otula rury i szybciej oddaje ciepło, ale wymaga starannego suszenia i nie toleruje stałej wilgotności. Cementowy jest bardziej uniwersalny i tańszy, choć wolniej nagrzewa podłogę. Wybór zależy od tego, czy w domu pojawi się pompa ciepła (tu anhydryt pokazuje przewagę dzięki lepszemu przewodzeniu) czy tradycyjny kocioł gazowy (tu cement w zupełności wystarczy).

Ostatnią warstwę stanowi pokrycie podłogowe. Płytki ceramiczne i gres przewodzą ciepło najlepiej, dlatego w łazienkach i kuchniach sprawdzają się znakomicie. Panele laminowane i deska warstwowa również współpracują z podłogówką, pod warunkiem że producent dopuszcza temperaturę podłogi do 28°C. Parkiet litego drewna lepiej omijać, bo drewno źle znosi cykliczne nagrzewanie i schnięcie.

Automatyka i sterowanie temperaturą w podłogówce

Sama rura w podłodze nie zadba o komfort. Kluczową funkcję pełni automatyka, czyli zestaw elementów, który utrzymuje zadaną temperaturę i reaguje na warunki pogodowe. Centralnym punktem jest listwa sterująca, montowana w szafce rozdzielaczowej. Listwa otrzymuje sygnał z termostatów pokojowych i na tej podstawie zamyka lub otwiera siłowniki termoelektryczne zamontowane na zaworach rozdzielacza.

Siłowniki termoelektryczne to niewielkie elementy, które po podaniu napięcia przesuwają trzpień zaworu. Otwarcie trwa około 2-3 minut, co dla podłogówki jest wręcz idealne, ponieważ wolna reakcja zapobiega szarpaniu temperatury w pomieszczeniu. W instalacjach z kilkunastoma obiegami warto zainwestować w siłowniki z funkcją „first open", ułatwiającą pierwsze odpowietrzenie instalacji.

Termostaty pokojowe dzielą się na przewodowe i bezprzewodowe. Przewodowe są tańsze i nie wymagają wymiany baterii, ale wymagają kucia ścian przed tynkowaniem. Bezprzewodowe (WiFi lub radiowe) pozwalają sterować temperaturą z aplikacji i sprawdzają się w remontowanych domach. W obu przypadkach czujnik temperatury podłogi, schowany w peszelu między rurami, chroni przed przegrzaniem drewnianych posadzek.

Czujnik punktu rosy to element, który łatwo pominąć, a jego brak w podłogówce potrafi zrujnować parkiet lub spowodować kondensację wody w tynku. Punkt rosy to temperatura, w której para wodna z powietrza zaczyna skraplać się na chłodnej powierzchni. Czujnik montuje się na zasilaniu instalacji i automatycznie zamyka zawór mieszający, gdy roszenie grozi powierzchni. W polskim klimacie, gdzie wilgotność potrafi skoczyć powyżej 80% w letnie noce, ten detal ratuje drewniane podłogi.

Zawory RTL (Return Temperature Limiter) działają lokalnie, bez termostatu i prądu. Samodzielnie ograniczają temperaturę powrotu w obiegu, co przydaje się w łazienkach z grzejnikiem drabinkowym zasilanym z podłogówki. Dzięki RTL grzejnik w łazience grzeje intensywniej, gdy spada temperatura w pomieszczeniu, nie zaburzając pracy głównej pętli podłogowej.

Połączenie podłogówki z kotłownią

Rozdzielacz w ścianie to dopiero połowa drogi. Drugą połową jest układ w kotłowni, który dostarcza wodę o odpowiedniej temperaturze. Rura zasilająca prowadzi czynnik grzewczy z kotłowni do rozdzielacza, a jej średnica wynosi zwykle 25 mm przy powierzchni do 120 m² oraz 32 mm przy większych realizacjach. Rura powinna być izolowana termicznie, bo każdy metr niezaizolowanego przewodu to czysta strata ciepła po drodze.

Sprzęgło hydrauliczne (bufor) oddziela obieg kotłowy od obiegu podłogówki. Bez niego pompa ciepła albo kocioł musi pracować na parametrach podłogówki, co obniża sprawność i przyspiesza zużycie. Bufor wyrównuje różnice przepływu, magazynuje ciepło i pozwala kotłowi pracować w optymalnym punkcie. W domach z pompą ciepła bufor o pojemności 30-50 l to właściwie obowiązkowy element, bo podłogówka wymaga dużych przepływów przy niskiej różnicy temperatur.

Zawór mieszający trójdrogowy łączy zasilanie z powrotem, obniżając temperaturę czynnika do poziomu akceptowalnego dla podłogówki (zwykle 30-40°C). Działa automatycznie na podstawie sygnału z czujnika, utrzymując stałą temperaturę niezależnie od tego, jak mocno pracuje kocioł. W instalacjach z pompą ciepła zawór mieszający często zastępuje się zaworem termostatycznym o stałej nastawie, co upraszcza układ.

Najczęstsze błędy przy montażu ogrzewania podłogowego

Zbyt długie pętle to plaga domów budowanych „na szybko". Wykonawca chce zaoszczędzić na rozdzielaczu i łączy kilka pomieszczeń w jeden obieg, przez co pętla przekracza 100 mb. Efekt: woda w najdalszej części podłogi ledwo się nagrzewa, a pompa pracuje na granicy wydajności. Każde pomieszczenie o innej ekspozycji okien powinno mieć osobny obwód, nawet jeśli oznacza to droższy rozdzielacz.

Złe odpowietrzenie rozdzielacza potrafi zablokować cały obieg. Powietrze gromadzi się w najwyższych punktach instalacji, tworząc korki, które uniemożliwiają przepływ. W praktyce każdy obwód trzeba odpowietrzyć ręcznie po napełnieniu, a instalacja powinna mieć automatyczne odpowietrzniki w najwyższych punktach. Ignorowanie tego etapu skutkuje szumami w rurach i nierównym grzaniem.

Brak projektu to zgadywanie średnic, rozstawów i mocy. Inwestorzy oszczędzają kilka tysięcy złotych na dokumentacji, a potem płacą kilkanaście tysięcy za poprawki. Projekt podłogówki zawiera obliczenia cieplne każdego pomieszczenia, dobór średnic i długości pętli oraz schemat rozdzielacza. Bez niego instalator jedynie improwizuje, a w skrajnych przypadkach omyłkowo łączy obwód łazienki z salonem o dwukrotnie większej powierzchni.

Słabe złączki to cichy zabójca podłogówki. Tanie eurokonusy z tworzywa zamiast mosiądzu wyglądają identycznie, ale po dwóch sezonach zaczynają pękać pod wpływem cykli temperaturowych. Wyciek objawia się mokrą plamą na ścianie lub stropie sąsiada, a naprawa wymaga kucia jastrychu. Na tym elemencie nie warto oszczędzać, nawet jeśli cała reszta instalacji kosztowała fortunę.

Pomijanie dylatacji brzegowej to kolejny grzech główny. Wylewka ogrzewana podłogowo pracuje inaczej niż chłodna, a brak dylatacji przy ścianach powoduje naprężenia, które pchają jastrych w górę. Skutkiem są spękania wylewki i odspojenie płytek. Taśma dylatacyjna brzegowa o grubości 8-10 mm to koszt kilkudziesięciu złotych, a jej brak generuje straty idące w tysiące.

Montaż bez próby ciśnieniowej to rosyjska ruletka z wodą w ścianach. Każda instalacja podłogowa powinna przejść próbę ciśnieniową 6 barów przez minimum 24 godziny, zanim zostanie zalana jastrychem. Czasem drobny błąd wykonawcy ujawnia się dopiero pod ciśnieniem, a zatopienie nieszczelnej rury w wylewce oznacza kucie całej podłogi.

Brak protokołu z próby szczelności i wygrzania to kłopot przy ewentualnej reklamacji. Bez dokumentu ciężko udowodnić wykonawcy, że coś poszło nie tak po jego stronie. Inwestor powinien żądać podpisanego protokołu z datą, ciśnieniem i czasem trwania próby. To pięć minut pracy, które ratuje spór sądowy za kilka lat.

Checklista zakupowa ogrzewania podłogowego

• Rura PEX 16 mm z barierą antydyfuzyjną EVOH
• Rozdzielacz mosiężny z przepływomierzami (liczba obwodów = powierzchnia / 15 m²)
• Szafka rozdzielaczowa podtynkowa lub natynkowa (zapas 20% miejsca)
• Eurokonusy 16×3/4" z mosiądzu lub stali nierdzewnej
• Folia z podziałką co 5 cm
• Spinki tackera (3-4 sztuki na metr bieżący rury)
• Styropian EPS 100 lub XPS (15 cm parter, 5-8 cm piętro)
• Taśma dylatacyjna brzegowa 8 mm
• Jastrych cementowy klasy CT-C25 lub anhydrytowy CA-C25
• Listwa sterująca, siłowniki, termostaty
• Czujnik punktu rosy
• Zawór mieszający 3-drogowy + pompa obiegowa

Kompletny system ogrzewania podłogowego wymaga współgrania dziewięciu elementów: rur, rozdzielacza, szafki, izolacji, jastrychu, pokrycia podłogowego, automatyki oraz wpięcia w kotłownię. Prawidłowy dobór każdego z nich przekłada się na 20-30 lat bezawaryjnej pracy, a błąd w jednym warstwie podłogi potrafi zniweczyć cały wysiłek. Warto powierzyć projekt instalatorowi z uprawnieniami, a wykonanie ekipie, która wyleje minimum 50 podłogówek rocznie. To nie jest miejsce na eksperymenty i oszczędności na złączkach.

Źródła danych: PN-EN 1264 (Ogrzewanie podłogowe wodne), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), normy producentów rur PEX/PE-RT, katalogi techniczne producentów rozdzielaczy i automatyki, dane własne z realizacji z lat 2018-2025.
