Co zamiast wylewki na ogrzewanie podłogowe? 5 suchych systemów bez betonu

Ciężka wylewka, cztery tygodnie schnięcia, ryzyko pęknięć i obciążenie stropu, które potrafi zatrzymać remont jeszcze przed startem. Tymczasem istnieje rozwiązanie, które pozwala położyć ogrzewanie podłogowe w jeden dzień, bez betonu i bez wielomiesięcznego oczekiwania na to, aż podłoga wreszcie nada się do użytku. Suchy jastrych pod ogrzewanie podłogowe łączy cienkie płyty nośne, aluminiowe lamele rozdzielające ciepło i rurę grzewczą o średnicy 16 mm, tworząc kompletną podłogę grzewczą, która po ułożeniu od razu przyjmuje każde wykończenie od paneli laminowanych, przez deski wielowarstwowe, aż po cienkie płytki gresowe. Różnica wobec tradycyjnego systemu mokrego zaczyna się już na poziomie masy: zamiast 80-120 kg/m² wylewki betonowej, suchy panel waży od 12 do 35 kg/m², co oznacza nawet dziesięciokrotne odciążenie stropu, szczególnie istotne w starym budownictwie, adaptacjach poddaszy i remontach drewnianych stropów belkowych.

• Jak działa suche ogrzewanie podłogowe i czym różni się od mokrego
• 5 suchych systemów ogrzewania podłogowego bez wylewki
• Tabela porównawcza systemów
• Suchy jastrych pod ogrzewanie podłogowe montaż krok po kroku
• Ogrzewanie podłogowe bez wylewki na starym stropie drewnianym
• Koszty suchego ogrzewania podłogowego i na co uważać

Jak działa suche ogrzewanie podłogowe i czym różni się od mokrego

Suchy system grzewczy składa się z trzech głównych warstw: płyty nośnej z fabrycznie ukształtanymi rowkami (lub warstwą styropianu EPS z nacięciami), aluminiowej lameli i rury. Lamelki aluminiowe działają jak mikroskopijne grzejniki płaszczyznowe, ponieważ aluminium ma przewodność cieplną około 230 W/(m·K), czyli ponad tysiąc razy większą niż beton czy drewno. Dzięki temu ciepło z rury natychmiast przenika na całą szerokość lameli i rozkłada się równomiernie po powierzchni płyty, zanim jeszcze zdąży uciec do podłoża.

W systemie mokrym ta sama funkcja przypada warstwie wylewki, która musi osiągnąć grubość 35-45 mm nad rurą, żeby zapewnić równomierny rozkład temperatur. Wymaga to wylania setek kilogramów mieszanki na każdy metr kwadratowy oraz odczekania minimum 28 dni przed pierwszym uruchomieniem, bo zbyt wczesne grzanie powoduje naprężenia i rysy skurczowe. W suchym jastrychu ten problem nie istnieje, ponieważ każdy element ma już zadane parametry cieplne wprost z fabryki.

Kolejna różnica dotyczy bezwładności cieplnej. Mokry jastrych reaguje na zmianę temperatury zasilania z opóźnieniem dwóch, trzech godzin, natomiast suchy system reaguje w 20-40 minut, bo ciepło nie musi najpierw ogrzać betonu. Dla użytkownika oznacza to realną oszczędność: można świadomie wygaszać temperaturę w nocy lub podczas nieobecności i szybko przywracać komfort rano, zamiast utrzymywać stałe, zawyżone parametry tylko po to, żeby zrekompensować bezwładność masy.

5 suchych systemów ogrzewania podłogowego bez wylewki

Na rynku europejskim funkcjonuje kilka rodzin paneli, które różnią się bazowym materiałem, nośnością, odpornością na wilgoć oraz ceną za metr kwadratowy. Poniższe pięć systemów pokrywa blisko 90% spotykanych rozwiązań w polskim budownictwie jednorodzinnym i w remontach.

Płyty z włókna drzewnego (system Silent & Warm)

Panel powstaje z prasowanego włókna drzewnego iglastego, łączonego żywicą poliuretanową pod ciśnieniem, dzięki czemu uzyskuje gęstość około 420 kg/m³ i wytrzymałość na ściskanie rzędu 80 kPa. Grubość płyty wynosi 25-35 mm, rowki na rurę mają kształt litery Ω lub U, a lamelka aluminiowa wciskana jest w rowek jednym ruchem. Masa gotowej podłogi sięga 22-28 kg/m², co przy współczynniku przewodzenia ciepła włókna drzewnego λ = 0,038 W/(m·K) daje bardzo dobrą izolacyjność od spodu straty w dół ograniczone są do 6-8 W/m². Materiał pochłania ponadto 50-60 dB dźwięku uderzeniowego, dlatego system nosi handlową nazwę „Silent". Włókno drzewne reguluje wilgotność w pomieszczeniu, buforując nadmiar pary wodnej z kuchni czy łazienki. Nie stosować w pomieszczeniach mokrych bez dodatkowej folii EPDM ani w strefach narażonych na długotrwały kontakt z wodą, bo przy braku paroizolacji płyta wchłania wilgoć i traci wytrzymałość.

Płyty wiórowe MFP (system Chipboard)

Panele MFP (Multi-Funkcjonalna Płyta) to płyty wiórowe płasko prasowane z drzewa świerkowego, o grubości 22 mm i masie około 13 kg/m². Rowki na rurę wycina się maszynowo na budowie za pomocą frezarki z prowadnicą, a lamele aluminiowe mocuje się wciskowo. Gęstość płyty wynosi 650-720 kg/m³, współczynnik λ = 0,13 W/(m·K), co oznacza szybsze oddawanie ciepła do pomieszczenia, ale jednocześnie słabszą izolację w dół wymagana jest dodatkowa warstwa wełny mineralnej lub EPS o grubości co najmniej 50 mm. MFP sprawdza się na stropach drewnianych i w remontach adaptacyjnych, gdzie każdy milimetr grubości ma znaczenie, a konstrukcja stropu nie toleruje dodatkowego obciążenia. Nie stosować w łazienkach i pralniach bez impregnacji krawędzi, a także w pomieszczeniach z agregatami wibracyjnymi płyta reaguje skrzypieniem przy braku odpowiedniego rozstawu legarów.

Elementy suchego jastrychu gipsowo-włóknowe (Dry Flooring Elements)

Płyta gipsowo-włóknowa składa się z 80% gipsu syntetycznego i 20% włókien celulozowych, ma gęstość 1150-1250 kg/m³ i grubość 18-25 mm, a z rowkami na rurę tworzy system znany jako suchy jastrych zespolony. Masa gotowej podłogi sięga 22-30 kg/m², a wytrzymałość na ściskanie przekracza 35 MPa, co pozwala na układanie płytek gresowych o grubości do 15 mm bezpośrednio na panelu po zagruntowaniu i nałożeniu elastycznego kleju. Współczynnik λ = 0,20-0,25 W/(m·K) zapewnia szybkie oddawanie ciepła. Nie stosować na stropach drewnianych bezpośrednio gipsowo-włóknowe elementy wymagają równego, sztywnego podłoża (warstwa podsypki wyrównawczej lub dodatkowy sztywny podkład), a przy braku dylatacji obwodowej płyty klawiszują i pękają przy pracy stropu.

Cementowe płyty wiórowe

To płyty na bazie cementu portlandzkiego z wypełniaczem w postaci wiórów drzewnych, o gęstości 1250-1350 kg/m³ i grubości 18-25 mm. Masa 28-35 kg/m², wytrzymałość na ściskanie 35-40 MPa, klasa odporności ogniowej A2-s1, d0 (materiał niepalny). Sprawdzają się pod płytki ceramiczne, kamień naturalny i wykładziny PCV, zarówno w budownictwie mieszkaniowym, jak i obiektach użyteczności publicznej. Współczynnik λ = 0,35 W/(m·K) oznacza szybszy transport ciepła w górę niż w dół, co podnosi efektywność grzewczą w pomieszczeniu. Nie stosować w środowisku mokrym bez hydroizolacji powierzchniowej pod płytkami cement jest stabilny, ale woda migrująca przez fugi powoduje wykwity.

Płyty EPS / XPS z fabrycznymi frezami

System opiera się na płytach styropianowych EPS 200 lub XPS 300 o grubości 50-70 mm, z maszynowo wyfrezowanymi rowkami dla rury 16 mm. Masa samej płyty to zaledwie 6-10 kg/m², a z ułożoną rurą i lamelą 12-15 kg/m². Lambda wynosi 0,029-0,035 W/(m·K), co czyni ten system najlepszym izolatorem termicznym w całym zestawieniu, a zarazem najsłabszym w roli warstwy nośnej. Z tego powodu EPS stosuje się jako podkład pod płytę gipsowo-włóknową lub cementową, tworząc system warstwowy. W tej konfiguracji EPS przenosi niewielkie obciążenia użytkowe, a wierzchnia płyta rozkłada punktowe naciski. Nie stosować samodzielnie, bez warstwy wierzchniej, w pomieszczeniach z meblami na nóżkach punktowych ani w ciągach komunikacyjnych o dużym natężeniu ruchu.

Tabela porównawcza systemów

Suchy jastrych pod ogrzewanie podłogowe montaż krok po kroku

Prawidłowe ułożenie suchego systemu trwa od 60 do 100 m² dziennie w ekipie trzyosobowej, zależnie od kształtu pomieszczenia i liczby kolan. Poniższy opis obejmuje kompletny schemat warstw od surowego stropu po wykończenie.

Krok 1 Przygotowanie stropu. Powierzchnia musi być sucha, czysta i wytrzymała. Nierówności większe niż 2 mm/m sprawdza się dwumetrową łatą, a miejsca wymagające korekty wyrównuje masą szpachlową lub cienką warstwą podsypki perlitowej o grubości do 10 mm. Wszelkie ubytki i pęknięcia w stropie betonowym zamyka się żywicą epoksydową, ponieważ powietrze przedostające się pod płytę tworzy kieszenie utrudniające równomierne oddawanie ciepła.

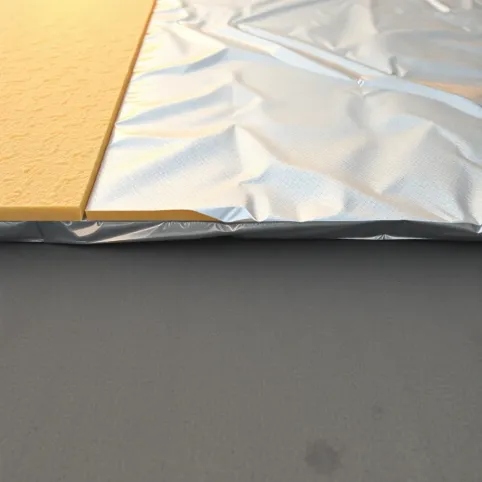

Krok 2 Warstwa izolacji akustycznej i termicznej. Na stropie układa się folię polietylenową 0,2 mm jako paroizolację, z wywinięciem na ścianę do poziomu cokołu. Na niej rozkłada się wełnę mineralną twardą λ ≤ 0,035 W/(m·K) o grubości 30-50 mm lub płytę EPS 100 o grubości 40 mm. Na stropach drewnianych stosuje się dodatkowy podkład z tektury falistej 2 mm, który eliminuje skrzypienie paneli przy ruchu.

Krok 3 Panele nośne. Pierwszy rząd płyt układa się od narożnika, wsuwając pióra w rowki sąsiedniej płyty i lekko dobijając młotkiem gumowym przez klocek. Cięcie wykonuje się pilarką tarczową z twardym zębem lub wyrzynarką z prowadnicą, a krawędzie tnie się zawsze od spodu, by uniknąć wykruszeń laminatu. Co 8 metrów bieżących i przy powierzchni powyżej 30 m² wykonuje się dylatację obwodową z taśmy brzegowej o grubości 8 mm.

Krok 4 Lamele aluminiowe i rura. Lamelki o grubości 0,4 mm i szerokości dopasowanej do średnicy rury wciska się w rowki płyty, a rurę PE-Xc 16×2 mm wciska się w lamele bez użycia siły, ponieważ aluminiowe profile mają promień gięcia 5×D i samocentrują rurę w rowku. Skok rury wynosi 10 cm przy poborze ciepła do 80 W/m² i 15 cm przy poborze 50 W/m². Strefy brzegowe o szerokości 50 cm prowadzi się gestą 10 cm, żeby wyrównać asymetrię termiczną przy ścianach zewnętrznych.

Krok 5 Próba ciśnieniowa i wykończenie. Po ułożeniu wszystkich obwodów przeprowadza się próbę szczelności sprężonym powietrzem 3 bar przez 30 minut, sprawdzając spadki manometryczne. Po pozytywnym wyniku rury łączone są z rozdzielaczem, układ napełnia się wodą i odpowietrza. Na panele układa się folię PE 0,2 mm i wykończenie docelowe: panele laminowane, winylowe LVT do 6 mm, deski wielowarstwowe do 22 mm lub płytki gresowe na klej elastyczny C2TE S1.

Porada eksperta: Przy wykończeniu z desek litego drewna o wilgotności powyżej 9% konieczne jest pozostawienie szczeliny 10 mm przy każdym obwodzie pomieszczenia i wypełnienie jej korkiem kompensacyjnym, ponieważ akumulacja wilgoci między suchą płytą a deską prowadzi do paczenia się wykończenia w sezonie grzewczym.

Ogrzewanie podłogowe bez wylewki na starym stropie drewnianym

Stropy drewniane w kamienicach z przełomu XIX i XX wieku mają dopuszczalne obciążenia użytkowe rzędu 150-200 kg/m², co pozwala na tradycyjną podłogę z desek, ale wyklucza wylewkę betonową, która sama w sobie waży więcej niż cała dopuszczalna rezerwa. Lekka podłogówka do starego budownictwa, oparta na płytach MFP lub włóknie drzewnym, rozwiązuje ten problem bez konieczności wzmacniania stropu.

Pierwszym krokiem jest odsłonięcie stropu i inwentaryzacja belek ich rozstaw (zwykle 60-90 cm), przekrój (najczęściej 18×22 cm) oraz stan techniczny. Belki z widocznymi śladami zagrzybienia, pęknięciami wzdłuż włókien czy ugięciem przekraczającym 1/300 rozpiętości wymagają wzmocnienia lub wymiany przed ułożeniem jakiegokolwiek systemu grzewczego, ponieważ punktowe ugięcie przenosi się na płytę i w konsekwencji pęka wykończenie.

Między belkami wsypuje się keramzyt frakcji 10-20 mm do pełnej wysokości, co tworzy warstwę tłumiącą dźwięk i akumulującą ciepło. Na keramzycie układa się folię paroizolacyjną z wywinięciem na belki, a następnie suchy jastrych z płyt MFP lub wiórowych. System z rurą PE-Xc 16 mm osiąga temperaturę powierzchni podłogi 26-29°C przy zasilaniu 40°C, co przy stalejszej temperaturze stropu niż w przypadku wylewki pozwala obniżyć temperaturę zasilania o 5°C względem systemu mokrego.

Wymóg formalny: Zgodnie z PN-EN 12831, przy modernizacji starego stropu drewnianego, obciążenie użytkowe należy przyjmować zgodnie z kategorią budynku dla mieszkania w budynku wielorodzinnym standardowo 2,0 kN/m². Wartość ta obejmuje ciężar warstw podłogowych, mebli i osób.

Kiedy suchy system nie sprawdzi się na drewnie?

Nie należy układać suchego ogrzewania bezpośrednio na stropie z desek o nierównościach przekraczających 3 mm/m najpierw wymaga się sztywnego podkładu (np. płyta OSB 18 mm przybijana co 15 cm do belek). Nie stosuje się także suchego systemu z rurą w pomieszczeniach z kominkiem otwartym bez przegrody ogniowej, ponieważ klasa odporności ogniowej D-s2, d0 większości paneli drzewnych wymaga oddzielenia od strefy pożarowej sufitem GKF 25 mm. Nie sprawdza się wreszcie na legarach z drewna mokrego (wilgotność powyżej 18%) praca skurczowa legarów przenoszona na panele powoduje ich klawiszowanie.

Koszty suchego ogrzewania podłogowego i na co uważać

Suchy system, choć droższy w zakupie materiałów niż mokry, wychodzi korzystniej po zsumowaniu wszystkich składników robocizny, czasu i kosztów energii na osuszanie wylewki.

Cena materiałów w systemie suchym waha się od 180 PLN/m² za sam panel EPS z rowkami (bez warstwy nośnej i wykończenia) do 480 PLN/m² za kompletny system z włókna drzewnego i lamelami. Wylewka mokra z rurą, izolacją i robocizną kosztuje 220-320 PLN/m², ale dochodzi koszt długotrwałego osuszania (ogrzewanie budynku bez użytkowania przez 3-4 tygodnie, około 1500-2500 PLN przy pompie ciepła), wynajem nagrzewnicy (300-600 PLN za tydzień) oraz opóźnienie kolejnych etapów wykończenia. Bilans końcowy zależy od wielkości inwestycji w 100 m² różnica czystych kosztów mieści się w granicach 5-15% na korzyść suchego systemu.

Niższa temperatura zasilania (35-42°C zamiast 45-55°C dla wylewki) oznacza realną oszczędność w eksploatacji. Przy pompie ciepła różnica wynosi 18-25% rocznego kosztu ogrzewania, ponieważ każdy stopień niższej temperatury zasilania podnosi współczynnik COP o 2,5-3,5%. Przy kotłowni gazowej oszczędność sięga 8-12%. Dla 100 m² podłogi grzewczej to rocznie 600-1500 PLN różnicy w rachunkach.

Najczęstsze błędy montażowe

Zbyt mała średnica rury. Stosowanie rur 12 mm zamiast 16 mm obniża wydajność przekazywania ciepła o 30-40%, ponieważ mniejsza powierzchnia styku z lamelą aluminiową oznacza wolniejsze przekazywanie energii. Rura musi mieć średnicę co najmniej 16 mm, a do obiegów dłuższych niż 80 m zaleca się 17 mm lub 18 mm.

Brak dylatacji obwodowej. Przy powierzchni powyżej 40 m² lub pomieszczeniu o jednym wymiarze przekraczającym 8 m konieczna jest dylatacja pośrednia z profilem T lub szczeliną wypełnioną trwale elastycznym kitem. Brak dylatacji prowadzi do klawiszowania płyt przy zmianach wilgotności i pękania wykończenia w miejscach naprężeń.

Pominięcie folii paroizolacyjnej. Na stropach nad pomieszczeniami mokrymi lub na gruncie wymagana jest folia PE 0,2 mm lub EPDM 1,2 mm, która blokuje dyfuzję pary wodnej w głąb systemu. Bez niej wilgoć skrapla się pod rurą i tworzy ogniska korozji lamel w ciągu 5-10 lat.

Uwaga: W pomieszczeniach mokrych (łazienka, pralnia) sucha podłogówka wymaga dodatkowej hydroizolacji powierzchniowej pod płytkami mata uszczelniająca naklejana na płytę nośną i zachodząca na ścianę 15 cm. Bez tej warstwy woda z prysznica penetruje fugi i powoduje wykwity oraz degradację materiału.

Checklista kontrolna przed uruchomieniem

• Strop równy, suchy, odpylony, bez ubytków
• Folia paroizolacyjna ułożona z wywinięciem na ściany
• Izolacja termiczna ciągła, bez mostków
• Panele ułożone z dylatacją obwodową 8-10 mm
• Lamele aluminiowe wciśnięte w każdy rowek
• Rura PE-Xc 16 mm ułożona bez załamań, skok 10-15 cm
• Próba ciśnieniowa 3 bar / 30 minut pozytywna
• Strefy brzegowe wykonane gestą (skok 10 cm)
• Rozdzielacz z zaworami regulacyjnymi w szafce
• Dokumentacja montażu i gwarancja producenta paneli

Sucha podłogówka sprawdza się wszędzie tam, gdzie liczy się czas, masa własna stropu i możliwość natychmiastowego użytkowania pomieszczeń po montażu. Wybór konkretnego systemu zależy od tego, czy priorytetem jest izolacyjność akustyczna (włókno drzewne), najniższa masa (MFP), możliwość bezpośredniego układania płytek (gipsowo-włóknowe lub cementowe), czy ekonomiczna termika przy stropie masywnym (EPS + płyta). Przy modernizacji starego stropu drewnianego suchy jastrych pod ogrzewanie podłogowe pozostaje jedyną opcją, która nie wymaga wzmacniania konstrukcji i pozwala zachować maksymalną wysokość pomieszczeń w kamienicy często przesądzającą o komforcie użytkowania na lata.

Porada eksperta: Przed zakupem konkretnego systemu warto pobrać od wybranego producenta aktualną kartę techniczną, sprawdzić deklarowane parametry cieplne potwierdzone badaniem wg PN-EN 1264 oraz poprosić o wycenę kompletnego pakietu (panel + lamela + rura + rozdzielacz) wielu producentów oferuje pakiety w cenie niższej niż suma elementów kupowanych oddzielnie.

Źródła i normy

• PN-EN 1264 Ogrzewanie podłogowe. Część 2: Metody obliczania i projektowania.
• PN-EN 12831 Charakterystyka energetyczna budynków. Metoda obliczania obciążenia cieplnego.
• Pakiet norm PN-EN 13501 Klasyfikacja ogniowa wyrobów budowlanych.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225).
• Eurocode 5 (PN-EN 1995-1-1) Projektowanie konstrukcji drewnianych, w tym stropów z suchym jastrychem.
• Karty techniczne i raporty badań producentów: Steico, Pfleiderer, Fermacell.
