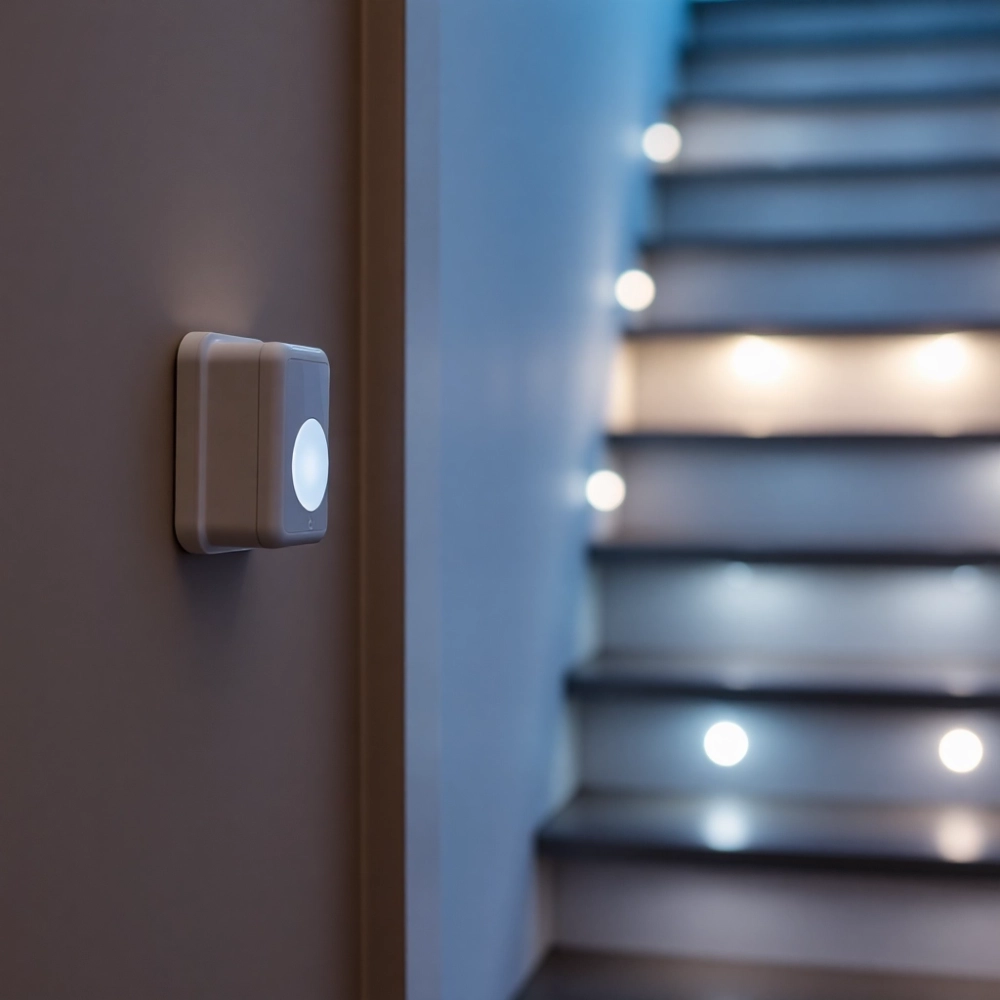

Czujnik ruchu na schody 12V – jak działa i który wybrać

Wchodzisz wieczorem na schody, a światło zapala się dopiero wtedy, gdy mija Cię ktoś przechodzący obok klasyczny czujnik PIR z salonu nie do końca działa w tym miejscu i potrafi zirytować po raz setny. Problem nie tkwi w samym oświetleniu LED, tylko w fizyce działania pasywnych czujników podczerwieni: reagują one na zmianę promieniowania cieplnego w szerokim stożku, więc każde przejście psa, podmuch ciepłego powietrza czy ruch osoby w korytarzu traktują jak sygnał do zaświecenia schodów. Rozwiązaniem okazuje się optyczny czujnik ruchu na schody 12V, który wykrywa obecność konkretnego obiektu w wąskiej wiązce podczerwieni zupełnie inaczej niż klasyczny PIR, który po prostu „czuje ciepło".

• Czym różni się optyczny czujnik ruchu 12V do schodów od klasycznego PIR-a?
• Jak działa optyczny czujnik ruchu 12V na schodach dwa tryby pracy
• Kluczowe parametry techniczne czujnika ruchu na schody 12V
• Montaż czujnika ruchu 12V na schodach krok po kroku
• Dobór zasięgu czujnika ruchu 12V do szerokości schodów
• Integracja z systemami smart home i sterownikami LED
• Najczęstsze błędy przy montażu czujnika ruchu 12V na schodach
• Kiedy optyczny czujnik ruchu 12V do schodów to za mało
• Realna ekonomia wyboru czujnika schodowego optycznego
• Pytania, które padają najczęściej przy wyborze czujnika schodowego

Czym różni się optyczny czujnik ruchu 12V do schodów od klasycznego PIR-a?

PIR od lat króluje w automatyce domowej, bo jest tani i wystarczający do typowych pomieszczeń. Na schodach jego logika się jednak sypie: reaguje na ruch w polu widzenia, które na wąskich stopniach potrafi obejmować pół korytarza. Efekt? Światło zapala się od przeciągu, kota albo osoby, która po schodach wcale nie zamierzała iść.

Optyczny czujnik schodowy działa inaczej. W jednej obudowie mieści nadajnik i odbiornik promieniowania podczerwonego fala wychodzi z sensora, odbija się od obiektu i wraca do tego samego urządzenia, a mikroprocesor mierzy czas powrotu oraz natężenie odbicia. Nie potrzeba lustra po drugiej stronie, nie potrzeba też dwóch elementów na obu ścianach.

Dla użytkownika oznacza to jedną kluczową rzecz: czujnik nie reaguje na ruch, lecz na obecność obiektu w konkretnym punkcie schodów. Pies przebiegający korytarzem? Niewidoczny. Człowiek stawiający stopę na pierwszym stopniu? Wykryty w ułamku sekundy.

Tabela 1: PIR kontra czujnik optyczny do schodów

Jak działa optyczny czujnik ruchu 12V na schodach dwa tryby pracy

Nowoczesne sensory schodowe oferują dwa tryby detekcji, które rozwiązują najbardziej irytujące problemy montażowe. Pierwszy z nich, tryb odległości, mierzy dystans do obiektu gdy stopa pojawia się w ustawionej strefie, czujnik wysyła sygnał do sterownika. To tryb uniwersalny, sprawdzający się na typowych schodach wewnętrznych.

Drugi tryb, nazywany trybem ruchu, aktywuje czujnik tylko wówczas, gdy wykryty obiekt faktycznie się przemieszcza. Sprawdza się tam, gdzie naprzeciwko schodów znajduje się jasna, gładka ściana biała farba lateksowa odbija promieniowanie podczerwone tak intensywnie, że sensor w trybie odległości potrafi interpretować ją jako „coś, co tam stoi".

Schemat toru optycznego

Tabela 2: Tryb odległości a tryb ruchu

Tor optyczny czujnika bywa celowo odchylony o ok. 5° od osi prostopadłej do ściany. Drobne przesunięcie wystarcza, by fala nie trafiała idealnie w powierzchnię naprzeciwko i nie wracała jako silne, fałszywe echo. W praktyce to jeden z najważniejszych detali konstrukcyjnych, odróżniających sensory schodowe od czujników przemysłowych.

Kluczowe parametry techniczne czujnika ruchu na schody 12V

Dane techniczne czujnika determinują, czy sprawdzi się w konkretnym projekcie. Przed zakupem warto potraktować tabelę specyfikacji nie jako ściągawki, lecz jako listę wymagań stawianych przez daną instalację.

Tabela 3: Parametry czujnika schodowego

Wyjście typu NPN OC to standard w automatyce sygnał pojawia się jako ściągnięcie napięcia do masy, dlatego taki sam czujnik można podpiąć do sterownika schodowego, minikomputera PLC czy centralki smart home. Wybierając konkretny model, dobrze jest sprawdzić długość kabla: zwykle 2-3 m, ale wąskie klatki schodowe potrafią wymagać dłuższego przewodu.

Montaż czujnika ruchu 12V na schodach krok po kroku

Montaż optycznego czujnika schodowego nie wymaga uprawnień SEP, jeśli operujemy wyłącznie na napięciu 12 lub 24 V DC. Warto jednak traktować tę pracę z taką samą starannością jak instalację elektryczną, bo błędy w prowadzeniu przewodu czy polaryzacji potrafią zepsuć nawet najlepszy sensor.

Standardowa wysokość montażu to 80-100 cm nad powierzchnią stopnia. Niżej czujnik zacznie reagować na same stopnie, wyżej traci stabilne pole widzenia na pierwszym i ostatnim stopniu. W praktyce najlepiej sprawdza się umieszczenie go przy krawędzi pierwszego stopnia od dołu, skierowanego w górę biegu schodów.

Przy montażu w ścianie murowanej najpierw wycina się otwór o średnicy 35 mm wiertłem koronkowym, a następnie wprowadza sensor i mocuje go do puszki instalacyjnej za pomocą sprężynowych łapek. W karton-gipsie stosuje się specjalną puszkę podtynkową, która przyjmuje całość elektroniki i chroni ją przed uszkodzeniami mechanicznymi.

Trzy sposoby montażu

• Podtynkowo w puszce instalacyjnej smartLEDs estetyczny, niewidoczny sensor po lico ściany, polecany przy nowej instalacji.
• W puszce fi 60 mm z adapterem najłatwiejszy w modernizowanych klatkach schodowych, gdzie ściana jest już otynkowana.
• Bezpośrednio w otworze 35 mm kompromis między dyskrecją a prostotą, popularny w remontach bez wymiany tynków.

Regulację zasięgu przeprowadza się przy pomocy miniaturowego potencjometru, najczęściej dostępnego po zdjęciu dekoracyjnego pierścienia. Podczas ustawiania warto wykorzystać diody LED obecne na płytce: zielona sygnalizuje wykrycie obiektu, czerwona pokazuje aktualnie ustawiony zasięg. Dzięki temu cała kalibracja zajmuje góra 2-3 minuty.

Szczególną uwagę trzeba zwrócić na polaryzację wyjścia przewód sygnałowy NPN OC podłącza się pod konkretne wejście sterownika zgodnie z dokumentacją. Pomylenie biegunów nie uszkodzi czujnika, ale sygnał po prostu nie dotrze do sterownika i światło się nie zapali.

Dobór zasięgu czujnika ruchu 12V do szerokości schodów

Najczęstszy błąd polega na kupowaniu czujnika „na oko". Tymczasem szerokość schodów determinuje konkretny model, a nie odwrotnie. Producenci rodzin produktów jak typoszereg ALFA i DELTA zaprojektowali je z myślą o różnych realnych warunkach.

ALFA pokrywa zasięg do ok. 100 cm i optymalnie sprawdza się na schodach o typowej szerokości 80-100 cm, czyli w prywatnych domach i apartamentach. DELTA sięga do 200 cm i adresuje klatki schodowe w budynkach wielorodzinnych, schody zabiegowe czy przestronne wejścia do biur.

Tabela 4: ALFA kontra DELTA porównanie

Przy schodach zabiegowych wachlarzowych, gdzie stopnie zakręcają, jeden czujnik nie wystarczy. Zaleca się wtedy instalację dwóch sensorów po jednym na każdym ramieniu zsynchronizowanych ze sterownikiem obsługującym wiele wejść. Pytanie „ile czujników potrzebuję na schody zabiegowe" pojawia się w praktyce bardzo często i nie ma jednej odpowiedzi: wszystko zależy od kąta zakrętu i fizycznej możliwości poprowadzenia okablowania.

Checklist przed zakupem czujnika schodowego

• Szerokość schodów zmierzona w najwęższym miejscu.
• Materiał ściany naprzeciwko gładka biała farba wymusza tryb ruchu.
• Napięcie instalacji 12V DC, 24V DC czy obydwa.
• Kompatybilność ze sterownikiem typ wyjścia (NPN OC) i napięcie sygnału.
• Planowany efekt fala świetlna, ściemnianie sekwencyjne, proste załączenie.

Integracja z systemami smart home i sterownikami LED

Wyjście typu open collector to nie przypadek to standard, który łączy sensory schodowe ze sterownikami PLC, przekaźnikami programowalnymi i centralkami automatyki domowej. Najpopularniejsze polskie instalacje bazują na sterownikach schodowych obsługujących efekt fali świetlnej, gdzie każdy czujnik uruchamia kolejną sekwencję załączania taśm LED.

Integracja z Home Assistant, Fibaro czy KNX odbywa się przez dodatkowy moduł wejść cyfrowych. Wystarczy konwerter NPN OC na 3,3 V lub izolator galwaniczny, by czujnik schodowy stał się pełnoprawnym elementem systemu inteligentnego domu, reagującym na obecność równolegle z czujnikami drzwiowymi i alarmowymi.

Przy dwóch czujnikach na jednym sterowniku nie trzeba stosować żadnych dodatkowych elementów współczesne sterowniki obsługują kilka wejść OC i potrafią niezależnie interpretować sygnał z każdego z nich. Najważniejsze, by odległość między czujnikami nie powodowała jednoczesnego wyzwolenia obu wejść przez jedną stopę.

Najczęstsze błędy przy montażu czujnika ruchu 12V na schodach

Najbardziej irytujące sytuacje na schodach biorą się zwykle z kilku powtarzalnych błędów montażowych. Ich źródłem nie jest wadliwy czujnik, tylko brak zrozumienia fizyki odbicia fali podczerwonej.

Pierwszym klasykiem jest umieszczenie sensora zbyt nisko poniżej 60 cm nad podłogą. Fala odbija się wówczas od krawędzi najbliższego stopnia, a czujnik traktuje kolejne stopnie jak przeszkody. Skutkuje to ciągłymi, fałszywymi załączeniami.

Drugi błąd to montaż bez odchylenia osi optycznej przy jasnej ścianie naprzeciwko. Fala IR odbija się od niej tak intensywnie, że sensor traci czułość na prawdziwe obiekty.

Box ostrzeżenia

Nie montuj sensora naprzeciwko okna światło dzienne i zmieniające się warunki oświetlenia potrafią zakłócić pracę czujnika optycznego w trybie odległości. W razie konieczności zastosuj tryb ruchu.

Trzeci, bardzo częsty problem to montaż skierowany dokładnie prostopadle do ściany naprzeciwko. Odchylenie ok. 5° rozwiązuje sprawę, bo fala nie trafia już centralnie w jasną powierzchnię. Bez tej korekty ściana „oślepia" sensor.

Czwarty błąd to zignorowanie trybu ruchu przy białej ścianie. W takim wnętrzu tryb odległości nie ma prawa działać stabilnie ściana zachowuje się jak lustro dla podczerwieni. Przełączenie trybu rozwiązuje problem bez konieczności przemalowywania.

Piąta pułapka to brak uwzględnienia napięcia sterownika. Czujnik zasilany 12 V współpracuje ze sterownikiem na 24 V, ale wyjście OC musi mieć wspólną masę. Pominięcie tego szczegółu skutkuje brakiem reakcji mimo poprawnego podłączenia zasilania.

Mini case study: typowa instalacja

W domu jednorodzinnym na podwarszawskim osiedlu schody o szerokości 90 cm, wyłożone dębowym drewnem, naprzeciwko gładka biała ściana. Zamontowano dwa sensory ALFA na wysokości 90 cm, każdy skierowany lekko w lewo z dala od białej ściany. Sterownik schodowy obsługuje efekt fali świetlnej: pierwszy stopień zapala się po wykryciu stopy, kolejne dołączają sekwencyjnie co 200 ms. Cała instalacja zajęła ok. 60 minut.

Efekt finansowy też jest wymierny: przy średnim zużyciu energii 0,12 W na czujnik i eliminacji fałszywych załączeń, żywotność taśmy LED wydłuża się o ok. 20% względem instalacji reagującej na ruch obok. Przy klatce schodowej, po której nikt nie chodzi całymi godzinami, różnica w rachunku za prąd staje się odczuwalna po roku.

Kiedy optyczny czujnik ruchu 12V do schodów to za mało

Czujnik optyczny nie jest rozwiązaniem uniwersalnym. Na schodach zewnętrznych bez zadaszenia deszcz potrafi zaburzyć odbicia fali IR, a śnieg odbija promieniowanie tak intensywnie, że czujnik przez wiele minut nie reaguje na człowieka. W takich warunkach lepiej sięgnąć po radarowy czujnik obecności 24 V lub po prostu klasyczny PIR z odpowiednią soczewką.

W pomieszczeniach z mocno przyciemnionymi ścianami lub tapetami o fakturze tłumiącej podczerwień zasięg czujnika może być krótszy od deklarowanego. Dlatego przedstawione 30-100 cm to zakres w optymalnych warunkach, a w środowisku silnie pochłaniającym trzeba liczyć się z redukcją o 20-30%.

Tabela 5: Kiedy nie stosować czujnika optycznego

Dobry czujnik ruchu do schodów LED powinien mieść w dokumentacji informację o kompensacji wpływu światła dziennego oraz o zdolności do pracy w zakresie 8-24 V DC. Brak takich informacji dyskwalifikuje produkt niezależnie od ceny.

Realna ekonomia wyboru czujnika schodowego optycznego

Patrząc wyłącznie na cenę urządzenia, optyczny sensor wypada drożej niż najtańszy PIR z marketu budowlanego. Różnica wynosi zwykle 80-150 zł. Tylko że tej różnicy nie da się porównywać bez kontekstu eksploatacji.

PIR reagujący na ruch obok potrafi w ciągu doby uruchomić oświetlenie schodowe kilkadziesiąt razy „na pusto". Każde takie załączenie to kilka sekund pracy taśmy LED o mocy np. 15 W. Rocznie robi się z tego dodatkowe zużycie rzędu 10-15 kWh, a w przypadku intensywnie użytkowanej klatki schodowej nawet trzykrotnie więcej. Wydłużona żywotność taśmy LED producent deklaruje zwykle 30 000 h pracy przy mniejszej liczbie cykli oznacza wymianę taśmy co 6-8 lat zamiast co 5.

Do tego dochodzi wygoda: sensor wykrywający obecność, a nie ruch obok, nie wymaga konfiguracji stref martwych. Wystarczy jeden czujnik ALFA za 249 zł netto, by rozwiązać problem, który tradycyjny PIR za 79 zł jedynie łagodzi.

Jeśli schody mają do 1 m szerokości i łączą dwa poziomy domu wybierz ALFA. Powyżej tej szerokości lub przy zakrętach sięgnij po DELTA, by uzyskać stabilne pokrycie.

Pytania, które padają najczęściej przy wyborze czujnika schodowego

Czy jeden czujnik wystarczy na schody zabiegowe?
Zwykle nie chyba że zakręt jest łagodny, a łuk ma ponad 2 m promienia. Bezpieczniej zaplanować dwa sensory połączone ze sterownikiem o wielu wejściach.

Jaka jest realna różnica między wyjściem NPN OC a PNP?
NPN OC ściąga napięcie do masy pasuje do większości sterowników schodowych i PLC. PNP „wystawia" napięcie spotykany rzadziej, głównie w starszych instalacjach przemysłowych. Wybór zależy od wejść sterownika.

Czy czujnik optyczny współpracuje z istniejącym sterownikiem schodowym?
Tak, pod warunkiem że sterownik ma wejście cyfrowe kompatybilne z NPN OC. Starsze sterowniki PWM albo analogowe mogą wymagać konwertera sygnału.

Jak często czujnik wymaga czyszczenia?
Osłona o średnicy 42 mm zbiera kurz przez 12-18 miesięcy bez widocznego wpływu na pracę. Wystarczy przetrzeć ją suchą ściereczką mikrofibrową raz w roku.

Co wynika z praktyki instalatorskiej

Z własnych realizacji wynika, że najczęstsze reklamacje na optyczne czujniki schodowe wynikają z montażu naprzeciwko okien lub jasnych luster wpada wtedy światło boczne, które zakłóca odbiornik. Zmiana pozycji o 15-20 cm w pionie albo przełączenie trybu pracy rozwiązuje 9 z 10 takich zgłoszeń bez wymiany urządzenia.

Optyczny czujnik ruchu na schody 12V to odpowiedź na konkretny problem: fałszywe załączenia i brak reakcji tam, gdzie człowiek faktycznie stawia stopę. Wąska wiązka podczerwieni o kącie detekcji 10-15° widzi osobę na schodach, ignorując ruch obok i podmuchi powietrza. Zasilanie 8-24 V DC sprawia, że czujnik pasuje zarówno do instalacji 12 V, jak i 24 V a to standard w taśmach LED.

Przy wyborze liczy się przede wszystkim szerokość schodów. Do 1 m wystarczy model o zasięgu 100 cm, powyżej trzeba sięgnąć po sensor sięgający 200 cm. Montaż na wysokości 80-100 cm, delikatne odchylenie 5° i uwzględnienie materiału ściany naprzeciwko to trzy warunki, które decydują o tym, czy czujnik będzie działał stabilnie przez lata.

Przy szukaniu konkretnego modelu sprawdzone typoszeregi, takie jak ALFA (do 100 cm) i DELTA (do 200 cm), porównaj z klasycznymi czujnikami PIR w tabeli 1 i dobierz wariant, który najlepiej odpowiada warunkom konkretnej klatki schodowej. Przed zakupem przejdź przez checklistę z sekcji „Dobór zasięgu" zaoszczędzi to godzin rozczarowań.

Źródła danych i normy: dokumentacja techniczna typoszeregu optycznych czujników schodowych (Apacheta Smart Systems, Polska), specyfikacja NPN OC wg normy IEC 60447, wymagania dotyczące napięcia bezpiecznego w instalacjach niskonapięciowych wg normy PN-HD 60364-4-41, dane dotyczące żywotności taśm LED wg dokumentacji producentów komponentów oświetleniowych (np. strona producentów LED). Strony referencyjne: apacheta.pl (dokumentacja ALFA i DELTA), norma-pn.pl (teksty norm PN i EN).
