Darmowy program do projektowania schodów

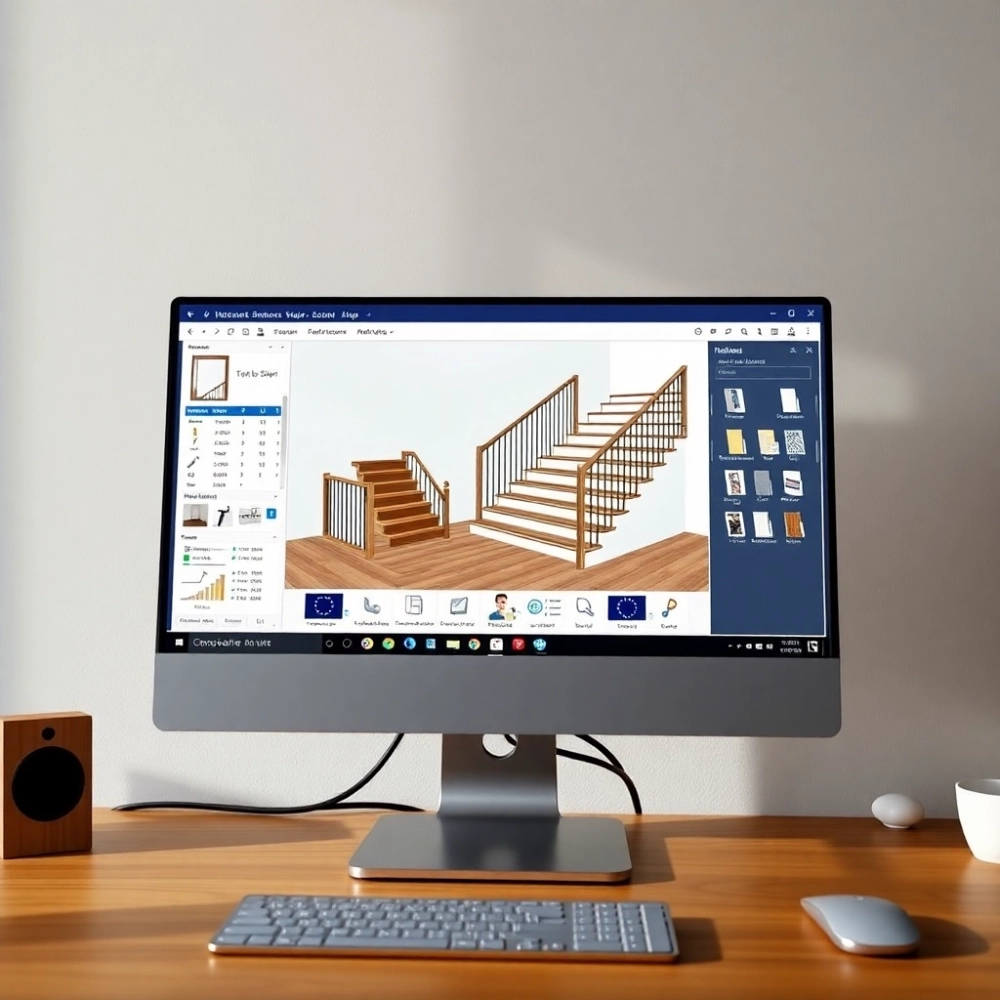

Darmowy program CAD do projektowania schodów — funkcje, eksport i łatwość obsługi.

• Funkcje CAD dla projektowania schodów
• Wieloformatowa kompatybilność i eksport
• Integracja z narzędziami do drewna
• Wersje i dostępność freeware
• Modelowanie i parametry schodów
• Jak zacząć pracę nad schodami darmowym programem
• Pytania i odpowiedzi: Darmowy program do projektowania schodów

Podstawowe dylematy, które będziemy rozbijać na czynniki pierwsze, to: czy darmowe narzędzie daje wystarczające funkcje projektowe dla wykonawcy i majsterkowicza; czy interfejs jest na tyle prosty, by skrócić czas nauki do kilku godzin; oraz jak gładko wyeksportujemy rysunki i listy cięć do maszyn i warsztatu. Tekst prowadzi przez cechy CAD, kompatybilność formatów, integrację z narzędziami do drewna oraz praktyczny start projektu — od pomiarów po gotowy plik dla maszyny CNC.

Poniżej krótka analiza kluczowych parametrów typowego darmowego programu do projektowania schodów: cena, wersje, rozmiar instalatora i formaty eksportu, podane w zwięzłej formie tabelarycznej.

Tabela podkreśla, że podstawowa funkcjonalność CAD jest dostępna bez opłat, natomiast realne potrzeby projektu (szczególnie modele 3D) wpływają na miejsce na dysku i wymagania sprzętowe: instalator rzadko przekracza 125 MB, ale kompletna biblioteka i modele mogą zajmować 120–450 MB. Obsługiwane formaty (6) pokrywają typowe etapy pracy: DXF/DWG do rysunków 2D, STEP/STL do modeli 3D i CAM, oraz CSV do list materiałowych; opcjonalne moduły w zakresie 59–499 EUR rozszerzają eksport i integrację z narzędziami do drewna.

Funkcje CAD dla projektowania schodów

Najważniejsze informacje zaraz na początku: darmowy program CAD do schodów powinien oferować parametryczne modelowanie stopnia i biegu, natychmiastowy podgląd 2D/3D i automatyczne generowanie list części, bo to one przekładają szkic na zamówienie materiału i rysunek wykonawczy. Funkcje parametryczne muszą pozwalać na ustawienie wysokości podstopnicy w zakresie 100–220 mm ze skokiem 1 mm, głębokości stopnia 180–400 mm, oraz definiowanie nosków do 50 mm; dobry moduł uwzględni liczbę stopni (do 50 w jednym biegu), wymiary podestów i szerokości biegu do 1 200 mm. Dla kogo to ważne? Dla wykonawcy i majsterkowicza—bo parametry minimalizują błędy miar i skracają czas przygotowania dokumentacji.

W praktyce projektowej przydatne są: automatyczne wymiarowanie pionowe i poziome, generowanie list części (BOM) w CSV/Excel, oraz eksport 2D/3D do formatów DWG/DXF/STEP/STL, które trafiają do drukarki 3D, CAM lub programu nestingowego. Programy często oferują gotowe biblioteki elementów: stopnie, podstopnice, słupki, poręcze oraz profile poręczy; biblioteka 50–200 elementów pozwala skrócić czas projektowania. Dodatkowe moduły (płatne) rozszerzają bibliotekę i pozwalają na tworzenie rysunków montażowych z numeracją elementów i instrukcjami montażu.

W wygodnym workflow CAD kluczowe są narzędzia kontroli kolizji i kontroli geometrii — proste alarmy o braku przestrzeni nad głową poniżej 2 000–2 100 mm, ograniczenia kąta schodów do 20–45°, oraz opcje dostosowania stopni zabiegowych i schodów spiralnych. Przy pracy z drewnem warto mieć moduł definiowania grubości materiałów (np. deski 20–60 mm), tolerancji cięcia ±0,5–2 mm oraz możliwość eksportu wykrojów do ploterów. Jeśli program integruje się z popularnymi formatami CAD, można z łatwością przenieść model do narzędzi do obróbki i wyceny.

Łatwość obsługi i interfejs użytkownika

Kluczowa informacja: intuicyjny interfejs skraca czas od pierwszego szkicu do kompletnego projektu — dobry darmowy program powinien oferować kreator schodów, widok podglądu w czasie rzeczywistym i biblioteki szablonów, aby nawet początkujący szybko osiągnął użyteczny efekt. Typowy próg wejścia dla użytkownika bez doświadczenia to 2–6 godzin, aby poznać kreatora i edytować szablony, a przygotowanie dokumentacji wykonawczej może zająć 4–12 godzin w zależności od stopnia szczegółowości. Interfejs oparty na paskach narzędzi, suwakach parametrów i podglądzie 3D z przyciskami szybkiego eksportu jest najbardziej przyjazny dla majsterkowicza i małego zakładu stolarskiego.

Wielu użytkowników docenia gotowe szablony: 15–50 przykładowych projektów (proste biegi, zabiegi, schody spiralne) ułatwia start i pozwala na modyfikacje zamiast pracy od zera. Dobrze zaprojektowany UI oferuje kontekstowe podpowiedzi i minimalną liczbę kroków do eksportu rysunku (zazwyczaj 3–5 kliknięć do wygenerowania DWG i BOM). Jeśli program zawiera krótkie samouczki wideo (10–25 minut łącznie) oraz 20–50 stron dokumentacji PDF z przykładami pomiarów, nauka jest znacznie szybsza.

Dialog użytkownika z programem warto sprowadzić do kilku prostych poleceń: „Zmierz wysokość”, „Wybierz typ biegu”, „Eksportuj DWG/CSV” — taki flow ogranicza błędy i przyspiesza pracę. Skróty klawiszowe (20–40 najważniejszych) i możliwość zapisu własnych ustawień projektowych (szablony) to elementy, które podnoszą komfort i powtarzalność projektów. Ostatecznie interfejs ma robić to za projektanta tam, gdzie rutyna, i zostawić mu kontrolę tam, gdzie liczy się szczegół.

Wieloformatowa kompatybilność i eksport

Najważniejsze: wszechstronny eksport to podstawa—program powinien obsługiwać co najmniej sześć formatów: DXF, DWG (2D), STEP, STL (3D), CSV (BOM) i PDF (raporty), co pokrywa 95% ścieżek roboczych w warsztacie. Eksport DWG/DXF ułatwia przekaz do biura projektowego lub wykonawcy, STEP/STL służą do przekazania modelu 3D do CAM lub drukowania, a CSV daje gotową listę części z wymiarami i ilościami dla dostawcy. Ważne są też limity i typowe rozmiary plików: prosty rysunek 2D to zwykle 50–500 KB, model STEP 200 KB–5 MB, a szczegółowy STL 0,5–15 MB w zależności od gęstości siatki.

Przykładowe rozmiary plików pomagają zaplanować przesył i archiwizację: DWG ok. 200 KB, DXF 150 KB, STEP 800 KB, STL 2 500 KB, CSV 20 KB, PDF 100 KB — to zestaw danych użyty poniżej na wykresie. Eksport CSV powinien zawierać co najmniej: identyfikator elementu, nazwę, ilość, wymiary (dł.×szer.×grub.), materiał i opcjonalnie numer gniazda/części, co ułatwia przygotowanie zlecenia na cięcie i optymalizację z użyciem programu nestingowego.

Grafika powyżej pokazuje relatywne rozmiary plików i pomaga zaplanować transfer danych oraz miejsce na dysku; pamiętaj, że STL rośnie najszybciej wraz z wymaganą precyzją siatki. Przy przygotowaniu do CNC preferowany jest eksport STEP lub precyzyjne DXF z liniami konturowymi, a do cięcia płyt warto użyć CSV z wymiarami i orientacjami. Dobry program pozwala ustawić precyzję eksportu (np. 0,1–1,0 mm dla modeli) i opcję redukcji siatki przy STL, co zmniejsza pliki bez utraty istotnych detali.

Integracja z narzędziami do drewna

Na początku warto wiedzieć, co integracja powinna dawać: bezpośredni eksport wykrojów do formatu DXF dla ploterów, BOM w CSV dla automatycznych systemów zamówień oraz pliki dla nestingu i generacji G-code do maszyn CNC. Typowe listy cięć dla średniej wielkości schodów zawierają 10–30 pozycji: stopnie, podstopnice, słupki, poręcze i elementy konstrukcyjne; automatyczne spisanie ich z wymiarami (dł.×szer.×grub.) skraca przygotowanie produkcji z kilku godzin do 10–30 minut. Integracja z systemami do drewna często oznacza też możliwość eksportu rzędów cięć w milimetrach i wskazania kierunku włókna lub układu płyty, co zwiększa wydajność materiałową o 5–15% w porównaniu z ręcznym planowaniem.

Przykład materiałowy: prosty, jednoprzęsłowy bieg 13 stopni zwykle wymaga 13 stopni (każdy np. 900×300×40 mm), 13 podstopnic o podobnych wymiarach oraz 2–3 elementów konstrukcyjnych (np. policzki), co daje około 13 + 13 + 3 = 29 pozycji w BOM. Przy takim układzie objętość drewna: stopnie 13×0,9×0,3×0,04 = 0,1404 m³, policzki 2×3,0×0,3×0,05 = 0,09 m³, suma ~0,2304 m³; dane te można bezpośrednio wyeksportować do arkusza kalkulacyjnego i użyć przy kalkulacji kosztów materiału. Systemy do drewna akceptują CSV z polami: ID, opis, dł(mm), szer(mm), grub(mm), ilość, co upraszcza import do programów nestingowych i ofertowania.

Przy przygotowaniu do CNC pamiętaj o tolerancjach i zapasach: dodaj 0,5–2 mm zapasu na frezowanie krawędzi i dobierz kierunek włókna, aby uniknąć odprysków. Eksport profili do DXF dla frezarki wymaga jednoznacznych konturów zamkniętych i przypisania warstw: warstwa konturu, warstwa otworów, warstwa cięcia. Jeśli program umożliwia generowanie szablonów w skali 1:1 w PDF, można je wydrukować i użyć jako wzoru montażowego bezpośrednio w warsztacie.

Wersje i dostępność freeware

Najważniejsza informacja: podstawowa wersja bywa bezpłatna, a zaawansowane moduły są opcjonalnie płatne; w terenie spotykane są wersje oznaczone cyframi typu 7, 8 i 11, które różnią się funkcjonalnością i interfejsem. Instalator zwykle mieści się w granicach 48–125 MB, natomiast po rozpakowaniu i zainstalowaniu kompletu bibliotek program może zajmować 120–450 MB miejsca na dysku; te liczby wpływają na decyzję, czy instalować na laptopie warsztatowym czy na stacji roboczej. Freeware często pozwala na tworzenie kompletnego projektu i eksport do najważniejszych formatów, ale niektóre funkcje — np. zaawansowane biblioteki poręczy czy automatyczny nesting — mogą wymagać dopłaty.

Ceny dodatkowych modułów wahają się zwykle od 59 do 499 EUR w zależności od zakresu: od rozszerzeń biblioteki po integracje z systemami CAD/CAM; w niektórych przypadkach dostępne są licencje roczne lub jednorazowe, a warunki można negocjować z dostawcą. Freeware daje możliwość oceny funkcjonalności przed ewentualną płatą, co jest ważne w projekcie schodów, gdzie koszty błędów rosną szybko. Przy wyborze warto porównać trzy punkty: dostępność eksportu (DWG/STEP/CSV), wielkość biblioteki elementów oraz możliwość aktualizacji i wsparcia technicznego.

Dostępność: większość narzędzi targetuje system Windows 64-bit; minimalne wymagania to CPU 2.0 GHz i 4 GB RAM, ale dla wygodnej pracy z modelami 3D rekomendowane jest 8 GB RAM i dysk SSD. Wersje przenośne lub instalacje na maszynach wirtualnych są możliwe, ale mogą ograniczać wydajność eksportu 3D i podglądu w czasie rzeczywistym. Jeżeli zależy nam na integracji z warsztatem, warto wybrać wersję z opcją eksportu STEP i CSV oraz wsparciem dla bibliotek materiałowych i formatów frezowania.

Modelowanie i parametry schodów

Kluczowe: modelowanie schodów opiera się na prostych parametrach, które determinują liczbę stopni, kąt i długość biegu — znamienne są: wysokość kondygnacji (H), wysokość podstopnicy (h), głębokość stopnia (g), liczba stopni (n) i długość biegu (L). Podstawowy wzór doboru liczby stopni to n = H / h (zaokrąglamy do najbliższej całkowitej wartości i dopasowujemy h tak, aby mieścić się w zakresie 140–200 mm przy zachowaniu komfortu), przykładowo dla H = 2 800 mm i h = 175 mm otrzymujemy n = 16 stopni. Dla bezpieczeństwa i ergonomii zalecane zakresy to: h 140–200 mm, g 250–320 mm, kąt schodów zwykle 20°–45°; poza tym konieczna jest minimalna przestrzeń nad głową 2 000–2 100 mm.

W praktycznym podejściu: jeśli H = 2 900 mm i chcemy h ≈ 180 mm, obliczamy n = ceil(2900/180) = 17, a wtedy rzeczywista wysokość podstopnicy wyniesie 2900 / 17 ≈ 170,6 mm, co jest akceptowalne. Długość biegu L obliczamy prosto jako L = g × (n-1) + szerokość noska, więc dla g = 280 mm i n = 17 mamy L ≈ 280×16 = 4 480 mm plus ewentualne noski i podesty. Program parametrów powinien pozwolić na ręczne dopasowanie tych wartości i natychmiastowy podgląd wpływu zmian na geometrię i liczbę elementów w BOM.

Schody spiralne i zabiegowe wymagają dodatkowych parametrów: promień wewnętrzny R wewn. zwykle 300–500 mm, promień zewn. zależy od szerokości stopnia, a liczba stopni na obrót często mieści się w 12–16. Modelowanie tych typów schodów w programie CAD warto zacząć od określenia osi centralnej i wysokości jednego obrotu (np. 2 600–2 800 mm), a następnie rozłożyć stopnie równomiernie pod względem kąta i szerokości biegu. Solidne narzędzie daje parametryczne sterowanie tymi wartościami i eksport gotowych konturów do DXF/CAM.

Jak zacząć pracę nad schodami darmowym programem

Najważniejsze kroki na starcie: dokonaj dokładnych pomiarów wysokości kondygnacji i przestrzeni montażowej, wybierz typ schodów (prosty, zabiegowy, spiralny), ustaw preferowaną wysokość podstopnicy i głębokość stopnia, a następnie wykorzystaj kreatora w programie, by wygenerować szkic i listę elementów. Przykładowe czasy: pomiar i notatki 15–60 minut, pierwsza wersja projektu w programie 1–3 godziny, szczegółowy rysunek wykonawczy 3–8 godzin; realny czas zależy od stopnia skomplikowania i doświadczenia użytkownika. Jeśli pracujesz samodzielnie, planuj etap projektowy na 1–2 dni robocze, by mieć zapas na poprawki i eksporty do narzędzi warsztatowych.

• Zmierz wysokość od poziomu podłogi do podłogi wyższej (H) — dokładnie do 1 mm.
• Zdecyduj preferowaną wysokość podstopnicy (h) w zakresie 140–200 mm.
• Wybierz typ schodów: prosty, z podestem, zabiegowy, spiralny — każdy wymaga innych parametrów.
• Uruchom kreator w programie, wpisz H i preferowane h oraz g (głębokość stopnia) i sprawdź liczbę stopni.
• Wygeneruj BOM (CSV) i rysunki 2D (DWG/DXF); przetestuj eksport STEP/STL jeśli planujesz obróbkę CAM.
• Sprawdź listę materiałów i orientację włókna, dodaj zapasy 0,5–2 mm, przygotuj pliki dla nestingu/CNC.

Mała rozmowa przy projektowaniu: „Czy da się to tak ustawić, by zmieścić podest?” — „Tak, ustawimy podest 1 000×1 200 mm i dopasujemy liczbę stopni; zobaczysz zmiany od razu w 3D.” To praktyczna przewaga narzędzi parametrycznych — eksperymentujesz i widzisz efekt natychmiast. Kilka praktycznych porad: zawsze mierz dwukrotnie, zapisuj szablony projektów do szybkiego wykorzystania (czas zapisu: 1–2 minuty), i testuj eksporty na jednym elemencie zanim prześlesz całość do frezarki; to oszczędza czas i materiał.

Pytania i odpowiedzi: Darmowy program do projektowania schodów

• Pytanie: Czym jest darmowy program do projektowania schodów od WETO AG?

  Odpowiedź: Darmowy program CAD dedykowany projektowaniu schodów, opracowany przez WETO AG, dostępny bez opłat jako freeware i kompatybilny z ekosystemem narzędzi wood-work.

• Pytanie: Czy to narzędzie jest freeware i jakie wersje są dostępne?

  Odpowiedź: Tak, to freeware bez opłat. W notach wersji wskazano możliwości 11, 7, 8 lub podobne oznaczenia.

• Pytanie: Jakie funkcje CAD oferuje program do projektowania schodów?

  Odpowiedź: Funkcje dedykowane schodom obejmują projektowanie obciążeń, kąty, wymiarowanie, balustrady i eksport do formatów CAD.

• Pytanie: Gdzie można pobrać darmowy program i co warto wiedzieć przed instalacją?

  Odpowiedź: Oficjalna strona WETO AG oraz platforma TIMBERPOLIS. Przed instalacją warto sprawdzić zgodność z systemem i warunki licencji freeware.
