Czy włącznik schodowy można użyć jako zwykły? Sprawdź, zanim podłączysz

Tak, włącznik schodowy możesz bez problemu użyć jako zwykłego łącznika jednobiegunowego, bo to de facto ten sam mechanizm z jednym dodatkowym zaciskiem, który w prostym układzie zostaje po prostu niepodłączony. Różnica pojawia się dopiero wtedy, gdy chcesz sterować światłem z dwóch miejsc naraz, na przykład z dołu i z góry schodów, i wówczas sam schodowy nie wystarczy, potrzebna jest para. Poniżej rozkładam oba typy na czynniki pierwsze, pokazuję realne schematy podłączenia i podpowiadam, kiedy warto dopłacić do schodowego, a kiedy zwykły w zupełności wystarczy.

• Jak działa włącznik schodowy i czym różni się od zwykłego
• Kiedy schodowy zastąpi zwykły bezpieczne podłączenie krok po kroku
• Kiedy lepiej kupić zwykły łącznik zamiast schodowego
• Praktyczny poradnik: dobierz łącznik do pomieszczenia
• Nowoczesne alternatywy: smart switch i czujniki
• Najczęstsze błędy montażowe, które wychodzą po tygodniach
• Zakupy: na co patrzeć przy wyborze osprzętu
• Szybka ściągawka: kiedy co wybrać

Jak działa włącznik schodowy i czym różni się od zwykłego

Zwykły łącznik oświetleniowy, nazywany też jednobiegunowym, to najprostszy element instalacji: dwa zaciski, przewód fazowy wchodzi, przewód powrotny wychodzi do lampy, światło albo świeci, albo nie. Mechanizm działa na zasadzie zwierania i rozwierania jednego toru prądowego, więc prąd płynie dokładnie wtedy, gdy klawisz jest w pozycji „włączony”. Schemat podłączenia wygląda tak: faza L z rozdzielni trafia na zacisk wejściowy łącznika, z zacisku wyjściowego wychodzi przewód do oprawy, a przewód neutralny N biegnie osobno, omijając sam włącznik.

Włącznik schodowy, fachowo nazywany łącznikiem dwukierunkowym lub świecznikowym w starszej nomenklaturze, ma trzy zaciski: jeden wspólny oznaczony COM albo L oraz dwa wyjściowe L1 i L2. Wewnątrz obudowy znajduje się przełącznik, który w zależności od pozycji klawisza podaje napięcie na jedno albo drugie wyjście. Pojedynczy schodowy nie ma sensu w instalacji jednopunktowej, bo i tak wybiera tylko między dwoma ścieżkami, z czego jedna pozostaje pusta.

Budowa i oznaczenia, które musisz znać

Na obudowie każdego schodowego producent nadrukowuje schemat ideowy, dzięki czemu montażysta nie musi zgadywać. COM to zacisk wspólny, do którego podłączasz fazę zasilającą albo przewód powrotny do lampy, zależnie od strony, z której patrzysz na obwód. L1 i L2 to tory korespondencyjne, czyli dwa przewody, które łączą oba schodowe w parę i pozwalają im „rozmawiać” o stanie światła.

W zwykłym łączniku oznaczenia bywają skromniejsze, czasem to tylko dwa symbolem strzałek albo kropki. W praktyce oba typy mają zbliżoną głębokość montażową i pasują do standardowej puszki fi 60 mm, więc zamiana jednego na drugi nie wymaga kucia ściany. Różnica pojawia się wyłącznie w liczbie przewodów wychodzących z puszki: zwykły potrzebuje dwóch, schodowy w układzie jednopunktowym również dwóch, a w układzie dwupunktowym minimum trzech.

Para schodowych serce układu dwupunktowego

Samo słowo „para” ma tu znaczenie techniczne: dwa schodowe łączniki połączone dwoma przewodami korespondencyjnymi tworzą komplet, który pozwala zapalić światło jednym i zgasić drugim, niezależnie od pozycji klawiszy. Mechanizm opiera się na prostym fakcie, że obwód jest zamknięty tylko wtedy, gdy oba łączniki „wybiorą" ten sam tor korespondencyjny. Zmiana pozycji któregokolwiek z nich powoduje przełączenie fazy na drugi przewód i zmianę stanu lampy.

W sypialni z włącznikiem przy drzwiach i przy łóżku para schodowych działa identycznie jak tradycyjny układ z dwoma przyciskami. Wchodzisz, naciskasz przy drzwiach, kładziesz się, naciskasz przy łóżku, światło gaśnie. Nikt nie musi wracać do drzwi po omacku.

Kiedy schodowy zastąpi zwykły bezpieczne podłączenie krok po kroku

Użycie włącznika schodowego jako zwykłego jest jak najbardziej legalne i powszechnie stosowane, szczególnie gdy chcesz zachować spójność serii osprzętu w całym mieszkaniu albo gdy zostaje ci jeden schodowy po remoncie klatki schodowej. Podłączenie wygląda identycznie jak w przypadku zwykłego, z tą różnicą, że przewód fazowy wpinasz w zacisk COM, a powrotny do lampy w dowolny z dwóch pozostałych, na przykład L1. Drugi zacisk L2 zostaje wolny i zaizolowany.

Taki zabieg nie wpływa na trwałość mechanizmu ani na bezpieczeństwo użytkowania, bo styki wewnętrzne są zaprojektowane na pełne obciążenie obwodu, niezależnie od tego, czy pracują w trybie dwukierunkowym, czy jednokierunkowym. Jedyną drobną niedogodnością może być cena: schodowy kosztuje od 18 do 45 zł za mechanizm, podczas gdy zwykły zaczyna się od 12 zł, więc przy kilkunastu punktach oświetleniowych różnica robi się odczuwalna w budżecie.

Schemat podłączenia w układzie jednopunktowym

Wyobraź sobie prosty obwód: rozdzielnia, puszka pod wyłącznikiem, oprawa sufitowa. Faza L wychodzi z rozdzielni, trafia do zacisku COM włącznika schodowego, z zacisku L1 wychodzi przewód powrotny do lampy, neutralny N idzie z rozdzielni prosto do oprawy, a ochronny PE osobno do metalowej obudowy lampy, jeśli taka jest. Całość zajmuje trzy żyły w kablu: brązową fazową, niebieską neutralną i żółto-zieloną ochronną.

Jeśli w puszce masz tylko dwa przewody, jak to bywa w starszych instalacjach aluminiowych z lat 70. i 80., podłączasz fazę do COM, a powrotny do L1, zostawiając L2 luzem. Puszka musi mieścić mechanizm i zapasy kabla, dlatego przed zakupem osprzętu sprawdź głębokość, standardowe modele mają 25-30 mm, ale wąskie serie podtynkowe schodzą do 18 mm, co ratuje sytuację w ciasnych puszkach.

Uwaga to ważne: każdą pracę przy instalacji 230 V rozpoczynaj od wyłączenia odpowiedniego bezpiecznika w rozdzielni, a obecność napięcia sprawdzaj próbnikiem fazowym, najlepiej dwubiegunowym, bo jednobiegunowy bywa zawodny w obwodach z elektroniką. Dotknięcie fazy pod napięciem kończy się porażeniem, które w najlepszym razu daje oparzenie dłoni, a w najgorszym zatrzymuje serce.

Schemat podłączenia w układzie dwupunktowym

Gdy chcesz sterować światłem z dwóch miejsc, schemat komplikuje się o dwa dodatkowe przewody korespondencyjne. Faza L z rozdzielni wpada na COM pierwszego schodowego, z L1 i L2 tego samego włącznika wychodzą dwa kable korespondencyjne, które trafiają odpowiednio do L1 i L2 drugiego schodowego. Z COM drugiego schodowego wychodzi przewód powrotny do lampy. Liczba żył w kablu rośnie do czterech: faza, powrotny, dwa korespondencyjne, plus osobno neutralny i ochronny.

Przy układaniu instalacji w stanie surowym kładzie się kabel YDYp 3×1,5 mm² od rozdzielni do pierwszej puszki, dalej YDYp 4×1,5 mm² między obiema puszkami, bo tam lecą już dwa korespondencyjne plus faza albo powrotny, a do lampy z drugiej puszki znowu YDYp 3×1,5 mm². Przewód korespondencyjny nie może być cieńszy niż 1,5 mm², bo choć płynie tym samym prądem co obwód główny, to oszczędzanie na przekroju w tej części instalacji bywa przyczyną grzania się styków i wybijania korków pod obciążeniem.

Kiedy lepiej kupić zwykły łącznik zamiast schodowego

W pomieszczeniach, gdzie światło zapalasz wyłącznie przy jednych drzwiach i gasisz przy wychodzeniu tą samą drogą, zwykły jednobiegunowy w zupełności wystarcza i nie ma sensu przepłacać. Mowa o małych toaletach, łazienkach z oknem, garderobach, spiżarniach, pojedynczych pokojach biurowych i wszystkich miejscach, gdzie nikt nie będzie się poruszać po zmroku w poszukiwaniu kolejnego punktu sterowania. Oszczędność 20-30 zł na punkcie przy kilkunastu pomieszczeniach daje budżet na porządny śrubokręt izolowany albo próbnik napięcia.

Drugą sytuacją, w której zwykły wygrywa, są remonty instalacji z ograniczoną liczbą żył w ścianie. Gdy w puszce masz tylko dwa przewody, nie ma fizycznej możliwości podłączenia pary schodowych, bo każdy z nich wymaga jeszcze jednego korespondencyjnego. Kucie ściany i dorzucanie kabla to dodatkowy koszt od 80 do 150 zł za punkt, więc w mniejszych inwestycjach zwykły łącznik okazuje się jedyną rozsądną opcją.

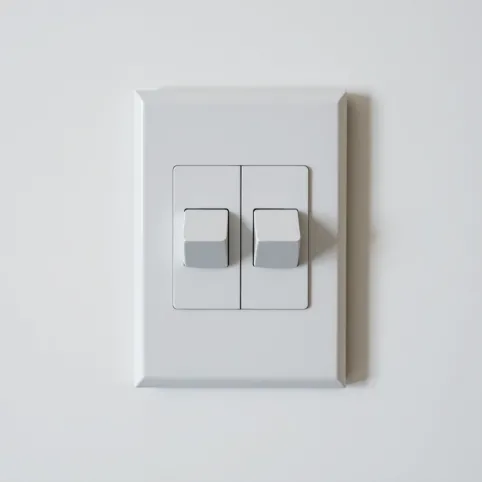

Łącznik podwójny świecznikowy inna funkcja, ta sama nazwa

Tu zaczyna się największe zamieszanie w nazewnictwie. Łącznik świecznikowy, nazywany potocznie podwójnym, to zupełnie inny element niż schodowy, choć w marketach budowlanych obie nazwy bywają stosowane wymiennie. Świecznikowy ma dwa niezależne klawisze w jednej obudowie i steruje dwoma odrębnymi obwodami, na przykład żyrandolem z dwoma rzędami żarówek, gdzie jeden klawisz zapala jedną połowę, a drugi resztę. Każdy klawisz świecznikowego działa jak zwykły łącznik jednobiegunowy.

Schemat świecznikowego wymaga czterech zacisków: po dwa na każdy klawisz, plus ewentualnie piąty zacisk wspólny dla fazy, jeśli producent zdecydował się na takie rozwiązanie. W puszce lądują dwie fazy albo jedna faza i dwa powrotne, a sam montaż jest prostszy niż w przypadku schodowego, bo nie ma tu żadnej korespondencji między klawiszami, każdy żyje własnym życiem.

Łącznik krzyżowy trzeci gracz w rodzinie

Gdy potrzebujesz sterowania z trzech lub więcej miejsc, do pary schodowych dochodzi łącznik krzyżowy z czterema zaciskami. Pełni on rolę pośrednika między dwoma schodowymi i sam w sobie nie potrafi zapalić ani zgasić światła, ale przełącza ścieżkę korespondencyjną zgodnie z pozycją klawisza. Schemat układu trzypunktowego wygląda tak: schodowy A, potem krzyżowy, potem schodowy B, połączone czterema żyłami w kablu korespondencyjnym.

Typowe zastosowanie krzyżowego to piętrowe domy z trzema kondygnacjami i klatką schodową, gdzie światło chcesz zapalić na parterze, zgasić na półpiętrze i znowu zapalić na piętrze. Łącznik krzyżowy kosztuje od 35 do 90 zł za mechanizm, zależnie od serii, i montuje się go w puszce pośrodku ciągu sterowania.

Praktyczny poradnik: dobierz łącznik do pomieszczenia

Dobór typu łącznika do konkretnego pomieszczenia wynika z dwóch zmiennych: ile razy wchodzisz do środka i wychodzisz oraz ile drzwi prowadzi do wnętrza. Sypialnia z jednym wejściem to klasyczny przypadek dla pary schodowych, bo wieczorem kładziesz się do łóżka po ciemku i gaszenie światła przy drzwiach wymaga wstawania. Dwa schodowe za 40-100 zł rozwiązują ten problem na lata, bez konieczności budzenia partnera w nocy.

Korytarz z dwoma wejściami, na przykład z salonu i z sypialni, również wymusza parę schodowych, inaczej co rano będziesz wracał do salonu po to, żeby zgasić światło na korytarzu. Schody między dwoma kondygnacjami to najczęstsze zastosowanie pary schodowych, jakie spotkasz w polskim budownictwie jednorodzinnym, i tu oszczędzanie na schodowych wychodzi drożej niż ich kupno.

Konkrety dla typowych pomieszczeń

• Sypialnia: para schodowych przy drzwiach i przy łóżku, jeden punkt oświetleniowy.
• Schody dwupoziomowe: para schodowych na dole i na górze, oprawa nad półpiętrem lub na każdym poziomie osobno.
• Schody trzypoziomowe: dwa schodowe na skrajach plus jeden krzyżowy na półpiętrze, kabel korespondencyjny 4×1,5 mm².
• Długi korytarz z trzema wejściami: schodowy, krzyżowy, schodowy, identycznie jak w klatce trzypiętrowej.
• Pokój dziecka: zwykły albo schodowy z podświetleniem LED w klawiszu, dziecko lokalizuje włącznik po ciemku.
• Łazienka z oknem: zwykły, wystarczy jedno wejście.
• Garderoba: zwykły, światło zapalasz przy wchodzeniu i gasisz przy wychodzeniu.

Nowoczesne alternatywy: smart switch i czujniki

Rynek osprzętu przeszedł w ostatnich pięciu latach rewolucję, bo tradycyjne mechaniczne łączniki zaczęły ustępować miejsca modułom WiFi, Zigbee i Z-Wave. Smart switch montowany w standardowej puszce fi 60 mm zastępuje zarówno zwykły, jak i schodowy, ale wymaga przewodu neutralnego N w puszce, bo potrzebuje własnego zasilania do komunikacji radiowej. W starszych instalacjach, gdzie w puszce biegną tylko faza i powrotny, trzeba dociągnąć N z najbliższej oprawy, co komplikuje montaż.

Czujnik ruchu PIR montowany w suficie albo w narożniku pomieszczenia to druga alternatywa, szczególnie popularna w korytarzach, łazienkach i garderobach. Działa na zasadzie detekcji podczerwieni emitowanej przez ciało człowieka w polu widzenia 120-360 stopni, włącza światło automatycznie i gasi po 30-120 sekundach bezruchu. Cena modułu zaczyna się od 60 zł, a w bardziej zaawansowanych modelach z regulacją czułości i zmierzchu dochodzi do 220 zł.

Podświetlenie LED w klawiszu to drobny detal, który zmienia komfort codziennego użytkowania. Dioda o natężeniu 0,5-2 mA świeci delikatnie w ciemności i wystarcza, żeby zlokalizować włącznik bez zapalania głównego światła. Dostępne w większości serii schodowych i zwykłych, moduł podświetlenia kosztuje 8-15 zł i mieści się obok mechanizmu w tej samej puszce.

Najczęstsze błędy montażowe, które wychodzą po tygodniach

Pomylenie fazy z przewodem powrotnym to klasyk, który kończy się tym, że w klawiszu świeci neonówka podświetlenia nawet przy zgaszonym świetle albo, co gorsza, pojawia się napięcie na oprawie mimo wyłączonego klawisza. Bezpiecznik w rozdzielni wyłącza wtedy fazę, ale jeśli ktoś pomylił i wyłączył przewód powrotny, lampa pozostaje pod napięciem nawet przy wyłączonym klawiszu, a wymiana żarówki staje się igraniem z porażeniem.

Mylenie oznaczeń L i COM zdarza się przy schodowych, gdy montażysta zakłada, że L to zawsze faza zasilająca. Tymczasem COM bywa oznaczony strzałką wchodzącą, a L1, L2 strzałkami wychodzącymi, i ta konwencja różni się między producentami. Przed podłączeniem zawsze warto zajrzeć do instrukcji dołączonej do mechanizmu albo odczytać schemat nadrukowany na boku obudowy.

Checklist przed montażem

• Wyłącz odpowiedni bezpiecznik w rozdzielni, oznacz go taśmą izolacyjną, żeby nikt go nie włączył przypadkiem.
• Sprawdź próbnikiem fazowym obecność napięcia na wszystkich żyłach w puszce.
• Zidentyfikuj fazę L, neutralny N i ochronny PE, oznacz je kolorową taśmą albo markerem.
• Przygotuj przewody: ściągnij 10-12 mm izolacji, skręć żyły, nie lutuj na stałe.
• Zamontuj puszkę rewizyjną przy schodach, jeśli połączenie korespondencyjne idzie w kanał kablowy.
• Podłącz mechanizm wg schematu producenta, dokręć zaciski momentem 0,8-1 Nm.
• Włącz bezpiecznik, sprawdź działanie, dopiero potem załóż klawisz i ramkę.

Przewody i przekroje, których nie warto lekceważyć

Dla obwodów oświetleniowych w domu jednorodzinnym standardem jest kabel YDYp 3×1,5 mm², dopuszczalne obciążenie wynosi około 16 A, co przy żarówkach LED 10 W daje możliwość podłączenia ponad 30 opraw na jednym obwodzie, choć praktyka zakłada 8-15 punktów na obwód ze względu na bezpiecznik B10 albo B16. Dla przewodów korespondencyjnych w układzie schodowym stosuje się ten sam przekrój 1,5 mm², bo choć płynie nimi niewielki prąd, ich ewentualne przegrzanie w puszce może stopić izolację sąsiednich żył.

Norma PN-HD 60364 wymaga, żeby przewody w instalacji domowej miały przekrój nie mniejszy niż 1,5 mm² dla obwodów oświetleniowych i 2,5 mm² dla gniazdek. Te wartości to dolna granica, poniżej której instalacja nie przejdzie odbioru przez uprawnionego elektryka z SEP.

Zakupy: na co patrzeć przy wyborze osprzętu

Stopień ochrony IP to pierwsza rzecz, którą sprawdzasz, gdy łącznik trafia do łazienki, kuchni albo na zewnątrz. IP20 wystarcza do suchych pokojów, IP44 chroni przed bryzgami wody w łazienkach i pod zadaszeniem tarasu, IP55 sprawdza się na elewacji i w miejscach narażonych na deszcz. Cena rośnie skokowo: IP20 to 12-35 zł, IP44 to 35-80 zł, IP55 zaczyna się od 60 zł i sięga 220 zł za designerskie serie z aluminium.

Kompatybilność serii ramek bywa największą pułapką przy rozbudowie instalacji. Mechanizm jednego producenta często nie pasuje do ramki innego, nawet jeśli wymiary puszki są identyczne. Dlatego przed zakupem kolejnych łączników do istniejącej instalacji warto zanotować symbol serii, na przykład Sonata, Asfora, Sedna albo 55 Premium, i szukać kolejnych elementów w tej samej linii.

Mechanizm, klawisz, ramka osobno

Systemy modułowe, w których kupujesz osobno mechanizm, osobno klawisz i osobno ramkę, pozwalają optymalizować koszty na dwa sposoby. Po pierwsze, ramkę wielokrotną dostajesz taniej niż kilka pojedynczych, więc w salonie z 4 punktami oszczędzasz 30-50 zł. Po drugie, wymiana klawisza po latach eksploatacji kosztuje 8-15 zł zamiast wymiany całego łącznika za 50-90 zł, bo klawisz się wyciera szybciej niż mechanizm.

Certyfikat CE i deklaracja zgodności z normą EN 60669 to absolutne minimum, które powinien mieć każdy łącznik w sklepie. Brak tych oznaczeń oznacza produkt niewiadomego pochodzenia, często z recyclingu albo z odlewów o nieznanej zawartości ołowiu i kadmu, które w razie pożaru uwalniają toksyczne gazy.

Szybka ściągawka: kiedy co wybrać

Potrzebujesz zapalić światło w jednym miejscu, masz jeden kabel fazowy i jeden powrotny: wybierz zwykły jednobiegunowy, zaoszczędzisz 20-30 zł na punkcie i zero stracisz na funkcjonalności. Masz dwa wejścia do pomieszczenia albo łóżko oddalone od drzwi, a w ścianie jest miejsce na dodatkowy kabel: kup parę schodowych, bo to jedyny sposób, żeby wygodnie gasić światło z obu końców. Masz trzy kondygnacje albo korytarz z trzema drzwiami: para schodowych plus jeden krzyżowy, i problem masz rozwiązany na lata.

Masz żyrandol z dwoma rzędami żarówek i chcesz sterować każdym osobno: świecznikowy podwójny, dwa niezależne obwody w jednej obudowie. Masz starą instalację dwuprzewodową i nie chcesz kuć ścian: zwykły w każdym pomieszczeniu, schodowy tylko tam, gdzie da się dociągnąć kabel bez remontu. Chcesz sterować światłem telefonem albo głosowo, a w puszce masz przewód neutralny: smart switch WiFi albo Zigbee, od 120 zł za sztukę, integracja z Home Assistant, Google Home i Apple HomeKit w zależności od modelu.

Zapamiętaj na koniec: wyłącznik schodowy to nie żaden specjalistyczny mechanizm, który może obsługiwać tylko instalator z uprawnieniami SEP, to po prostu zwykły łącznik z dodatkowym zaciskiem, a jego użycie w prostym obwodzie jednopunktowym różni się od zwykłego wyłącznie tym, że jeden z trzech zacisków zostaje niepodłączony. Jeśli masz pewność, że identyfikujesz fazę i potrafisz wyłączyć bezpiecznik, montaż zajmie 15 minut, a zaoszczędzone pieniądze lepiej wydać na porządną próbnik albo latarkę czołówkę do pracy w ciemnej puszce.

Źródła i normy: Norma PN-HD 60364 „Instalacje elektryczne niskiego napięcia", Polska Norma EN 60669 „Łączniki do stałych instalacji elektrycznych domowych i podobnych", Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), wymagania SEP dotyczące uprawnień do montażu instalacji elektrycznych, katalogi producentów osprzętu elektroinstalacyjnego dostępne na ich stronach internetowych.
