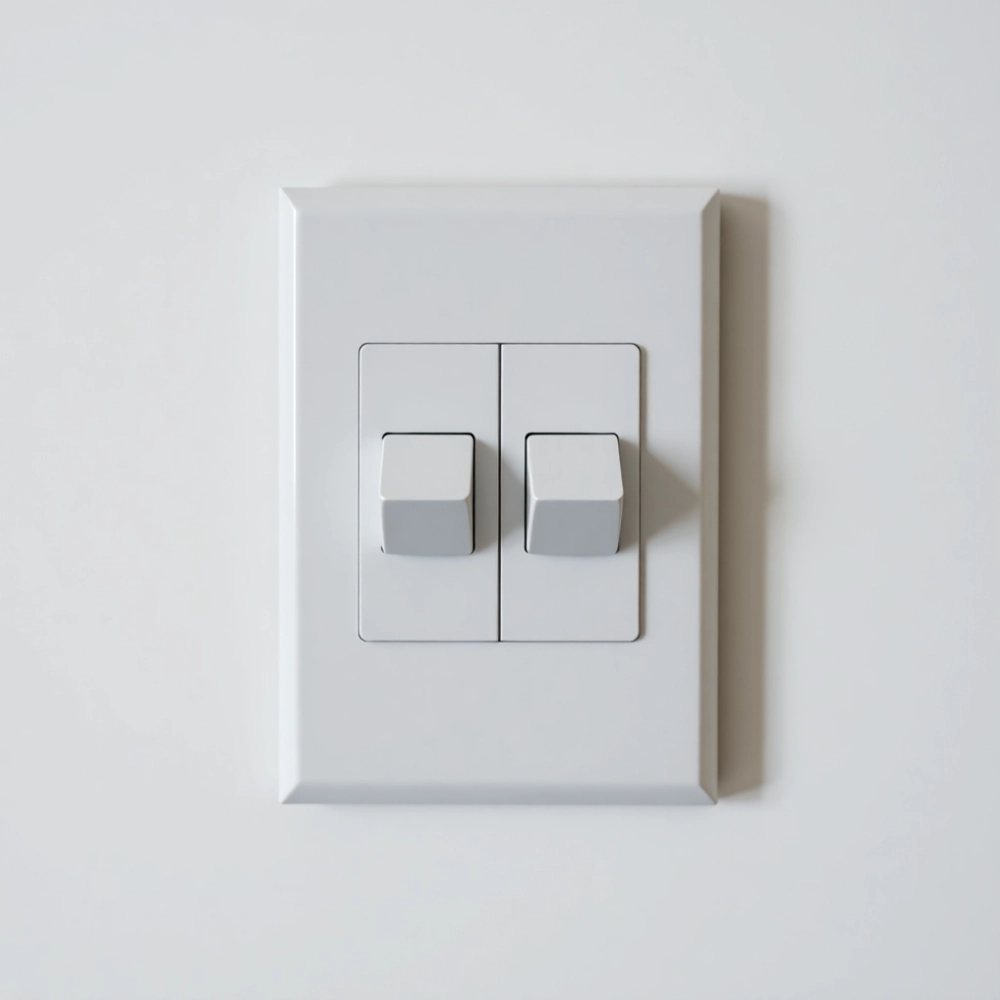

Podwójny włącznik schodowy jako zwykły – sprytny patent bez elektryka

Schemat podłączenia krok po kroku w obecnej instalacji

Włącznik schodowy podwójny jako zwykły można podłączyć w istniejącej puszce bez kucia ścian i wymiany okablowania. Kluczem jest wykorzystanie tylko jednej pary zacisków (wspólny + jeden z dwóch wyjść) i pozostawienie drugiej pary niepodłączonej. Taka konfiguracja działa identycznie jak klasyczny włącznik pojedynczy, bo mechanizm wewnętrzny to po prostu dwa niezależne przełączniki bistabilne zamknięte w jednej obudowie.

• Schemat podłączenia krok po kroku w obecnej instalacji
• Jakie daje korzyści w codziennym użietkowaniu?
• Najczęstsze błędy przy montażu i jak ich uniknąć

Przed rozpoczęciem pracy wyłącz napięcie w rozdzielni i sprawdź brak fazy próbnikiem na przewodzie. Zdejmij pokrywę starego łącznika, odkręć mechanizm i zidentyfikuj przewody. W puszce znajdziesz najczęściej przewód fazowy (brązowy lub czarny), przewód powrotny do lampy (niebieski lub szary) oraz ochronny PE (żółto-zielony). Podwójny włącznik schodowy ma oznaczenia: COM (wspólny), L1 i L2 (dwa wyjścia). Do zwykłego sterowania jedną lampą potrzebujesz COM oraz dowolnego L1 lub L2.

Podłącz przewód fazowy do zacisku COM, a przewód prowadzący do oprawy oświetleniowej do wybranego L1. Pozostały zacisk wyjściowy pozostaw pusty lub zaizoluj taśmą izolacyjną, jeśli konstrukcja zacisku tego wymaga. Drugi zacisk wyjściowy (L2) nie uczestniczy w obwodzie, więc prąd przez niego nie płynie. Mechanizm działa więc jak klasyczny bistabilny przełącznik: pozycja górna zamyka obwód COM-L1, pozycja dolna go otwiera, lampa świeci lub gaśnie.

Głębokość puszki i problem z ciasnotą

Mechanizm podwójny jest o 8-12 mm głębszy niż standardowy pojedynczy. W płytkich puszkach (40 mm) może to powodować wypychanie ramki lub problem z ponownym montażem. Rozwiązaniem jest wymiana puszki na pogłębioną (60 mm) lub użycie mechanizmu z krótszą obudową. Pomiar przed zakupem oszczędza nerwów przy montażu.

Co zrobić z niepodłączonym zaciskiem

Pozostawienie pustego zacisku jest bezpieczne pod warunkiem, że śrubka jest dokręcona. Niepodłączony styk nie bierze udziału w przewodzeniu prądu. Jeśli mechanizm ma sprężynowe zaciski push-in, zaizoluj końcówkę przewodu fazowego koszulką termokurczliwą i pozostaw ją luźno w puszce, by w przyszłości móc wykorzystać pełnię schodowego działania.

Jakie daje korzyści w codziennym użietkowaniu?

Najważniejsza korzyść to zachowanie opcji rozbudowy bez ponownego kucia ścian. Jeśli kiedykolwiek zechcesz sterować tą samą lampą z dwóch miejsc (na przykład z korytarza i sypialni), wystarczy zamienić okablowanie w puszce na schodowe. Nie musisz wymieniać mechanizmu, nie zostawiasz dziur w tynku. To taktyczna rezerwa na przyszłość za cenę identyczną ze zwykłym włącznikiem.

Druga sprawa to ujednolicenie serii osprzętu w całym mieszkaniu. Gdy w salonie masz ramkę potrójną z dwoma łącznikami schodowymi podwójnymi i jednym żaluzjowym, a w przedpokoju klasyczny pojedynczy, design się rozjeżdża. Użycie podwójnego jako zwykłego pozwala zachować spójność wizualną ramek i klawiszy. Różnica cenowa między mechanizmem pojedynczym a podwójnym tej samej serii to zwykle 12-25 zł, a efekt estetyczny bywa zauważalny.

Trwałość mechaniczna

Podwójne mechanizmy mają dwa niezależne tory przewodzenia, więc obciążenie każdego styku jest identyczne jak w zwykłym łączniku. Norma IEC 60669-1 wymaga 40 000 cykli łączeniowych dla łączników domowych. Podwójny egzemplarz tej samej klasy ma ten sam deklarowany resurs, ponieważ każdy tor przechodzi test osobno. Nie ma fizycznego powodu, by podwójny zużywał się szybciej przy pracy w trybie pojedynczym.

Zapas mocy i kompatybilność z LED

Problem migotania LED przy włącznikach podświetlanych nie zależy od tego, czy mechanizm jest podwójny. Liczy się minimalny prąd przełączania styku (zwykle 1 mA) oraz pojemność przewodów. Podwójny włącznik schodowy używany jako zwykły ma ten sam prąd stykowy co pojedynczy. Jeśli oprawa LED migocze w stanie wyłączonym, winowajcą jest najczęściej zasilacz LED, nie łącznik.

Najczęstsze błędy przy montażu i jak ich uniknąć

Numer jeden to pomylenie zacisku COM z L1 lub L2. W skrzynce z pięcioma przewodami (faza, dwa powroty, PE, N) łatwo wpaść w pułapkę. Konsekwencja błędu: lampa świeci w jednej pozycji i gaśnie w drugiej, ale podświetlenie klawisza wskazuje stan odwrotny do rzeczywistego. Rozwiązanie to oznaczenie przewodów kolorową taśmą przed odkręceniem starego mechanizmu albo wykonanie zdjęcia telefonem.

Drugi częsty błąd to próba podłączenia obu wyjść (L1 i L2) do tej samej lampy. Takie połączenie tworzy zwarcie międzyfazowe w dolnej pozycji klawisza, bo oba wyjścia są w różnych stanach. Bezpiecznik zadziała natychmiast albo, w gorszym scenariuszu, przegrzeje zaciski. Zasada jest prosta: używaj wyłącznie jednego wyjścia, drugie zostaw puste.

Błąd w doborze ramki

Mechanizm podwójny wymaga ramki o jeden moduł szerszej niż pojedynczy. Użycie starej ramki pojedynczej skutkuje nierównym przyleganiem do ściany i szczeliną 2-3 mm. Przy montażu w strefie narażonej na wilgoć (łazienka, kuchnia) szczelina ta staje się kanałem dla pary wodnej i brudu. Sprawdź oznaczenie serii: podwójny mechanizm + odpowiednia ramka = spójna linia osprzętu.

Kiedy NIE stosować tego rozwiązania

Nie używaj włącznika schodowego podwójnego jako zwykłego w obwodach z żarówkami halogenowymi 230 V o mocy powyżej 1000 W na tor. Choć pracuje tylko jeden tor, deklarowane obciążenie mechanizmu dotyczy obu styków łącznie. Sprawdź etykietę producenta: wartość w amperach (10 AX, 16 A) odnosi się do pojedynczego toru, ale łączna moc nie może przekroczyć sumy mocy obu wyjść. Bezpieczny bufor to 80% wartości katalogowej.

Kolejny wyjątek to instalacje w budynkach użyteczności publicznej objęte normą PN-EN 60669-1 z rygorystycznymi wymaganiami przeciwpożarowymi. W takich obiektach stosuje się osprzęt z atestem V-0 lub lepszym, a podwójny mechanizm bywa niedostępny w danej klasie palności. W domu prywatnym nie ma tego ograniczenia.

Sprawdzenie poprawności po montażu

Po włączeniu napięcia w rozdzielni przetestuj łącznik trzykrotnie: góra, dół, góra. Światło powinno reagować synchronicznie z pozycją klawisza. Następnie dotknij palcem metalowej ramki: jeśli grzeje, masz zwarcie lub złe podłączenie PE. Prawidłowo podłączony łącznik nie oddaje ciepła uchwytnego gołą ręką. Na koniec sprawdź próbnikiem napięcie na zacisku COM w pozycji wyłączonej: powinno wynosić 230 V, bo faza dochodzi do wejścia. Na zacisku L1 w pozycji wyłączonej powinno być 0 V.

Tabela poniżej podsumowuje najważniejsze parametry przy wyborze między włącznikiem pojedynczym a podwójnym używanym jako zwykły. Ceny dotyczą popularnych serii osprzętu dostępnych w marketach budowlanych w 2026 roku.

Jeśli planujesz w najbliższych latach remont albo zmianę aranżacji oświetlenia, dopłata 10-20 zł za podwójny mechanizm to polisa na wypadek przyszłych potrzeb. Gdy instalacja ma pozostać niezmieniona przez długie lata, zwykły włącznik pojedynczy w zupełności wystarczy i nie ma sensu przepłacać.

Dobierz mechanizm z tej samej serii co pozostałe gniazda i włączniki w pomieszczeniu. Dzięki temu zachowasz jednolity design ramek i klawiszy bez kontrastujących wkładek.

Nie podłączaj obu wyjść (L1 i L2) do tej samej lampy. Każde wyjście to niezależny obwód, a połączenie ich równolegle w jednym położeniu klawisza powoduje zwarcie.

Norma PN-HD 60364-5-54 dopuszcza stosowanie w budynkach mieszkalnych włączników o prądzie znamionowym 10 AX. Podwójny mechanizm pracujący na jednym torze spełnia te wymagania bez zastrzeżeń.

Źródła danych i norm: IEC 60669-1:2017 (łączniki do stałych instalacji elektrycznych), PN-HD 60364-4-41:2017 (ochrona przeciwporażeniowa), PN-HD 60364-5-54:2011 (uziemienie i przewody ochronne), katalogi producentów osprzętu elektroinstalacyjnego, dane rynkowe z platform sprzedażowych (luty 2026).
