Frakcje kruszywa drogowego – podział i normy

Każdy, kto choć raz stał przed wyborem materiału do utwardzenia podjazdu albo podbudowy drogi dojazdowej, wie, jak szybko rozmowa z dostawcą przeradza się w gąszcz liczb i oznaczeń - 0/31,5, 4/8, 16/32, tłuczeń, grys, kliniec. Za każdą z tych cyfr kryje się jednak konkretna fizyczna logika, której zrozumienie dosłownie decyduje o tym, czy nawierzchnia przetrwa dziesięć sezonów, czy rozsypie się już po pierwszej zimie. Frakcje kruszywa drogowego to nie techniczna ciekawostka dla inżynierów - to fundament każdej decyzji zakupowej i projektowej, od małego podwórkowego placu po wielopasmową arterię.

• Podział frakcji wg norm PN-EN 13242
• Frakcje drobne kruszywa drogowego
• Frakcje średnie i grube w drogownictwie
• Oznaczenia frakcji tłucznia i grysu
• Frakcje klinca w budowie dróg
• Pytania i odpowiedzi - frakcje kruszywa drogowego

Podział frakcji wg norm PN-EN 13242

Norma PN-EN 13242 to europejski punkt odniesienia dla wszystkich kruszyw stosowanych w budownictwie drogowym i inżynierii lądowej. Definiuje ona frakcję jako zbiór ziaren, których rozmiary mieszczą się w przedziale między dolnym wymiarem sita „d" a górnym wymiarem sita „D" - stąd zapis w postaci d/D, na przykład 0/4 lub 8/16. Nie chodzi tu o nominalne przybliżenie, lecz o precyzyjnie skontrolowaną krzywą uziarnienia, bo odchylenia od niej przekładają się bezpośrednio na właściwości nośne i drenażowe gotowej warstwy.

Sam podział wynikający z normy dzieli kruszywa na trzy główne grupy uziarnienia. Frakcje drobne obejmują ziarna od 0 do 4 mm, frakcje średnie - od 4 do 16 mm, a grube - powyżej 16 mm, przy czym górna granica może sięgać 63 mm w przypadku materiałów do masywnych podbudów. Producenci muszą dla każdej partii wystawić deklarację właściwości użytkowych, w której podają wyniki badań sitowych, ścieralność metodą Los Angeles (wskaźnik LA) oraz mrozoodporność. Dopiero wtedy materiał może trafić na plac budowy z certyfikatem zgodności.

Kluczowe znaczenie ma pojęcie uziarnienia ciągłego i nieciągłego. Kruszywo o uziarnieniu ciągłym zawiera ziarna ze wszystkich pośrednich klas wielkości w odpowiednich proporcjach - ta różnorodność sprawia, że mniejsze ziarna wypełniają przestrzenie między większymi, tworząc strukturę o niskiej porowatości i wysokiej nośności. Uziarnienie nieciągłe celowo wyklucza pewne przedziały granulometryczne, co zwiększa przepuszczalność warstwy i bywa pożądane w drenażowych podbudowach czy ścieżkach rowerowych, gdzie odprowadzenie wody jest ważniejsze od maksymalnej zagęszczalności.

Sprawdź: Jaka frakcja kruszywa na podjazd

Norma precyzuje też tzw. frakcje graniczne, czyli materiały o oznakowaniu 0/D, w których udział pyłów (ziaren poniżej 0,063 mm) musi być ściśle kontrolowany. Nadmiar frakcji pylastej działa jak gąbka - pochłania wodę, a podczas mrozu ekspanduje, rozsadzając spoiny i warstwy konstrukcyjne od wewnątrz. Norma PN-EN 13242 dopuszcza zawartość pyłów na poziomie maksymalnie 3% dla kruszyw do warstw nośnych, a dla materiałów do warstw ścieralnych granica ta jest jeszcze surowsza i wynosi 1,5%. Każde przekroczenie tej wartości oznacza, że materiał nie spełnia wymagań projektowych - i żadne korekty w układaniu tego nie naprawią.

Warto też odróżnić oznaczenie frakcji od kategorii właściwości. Frakcja mówi nam o rozmiarze ziarna, natomiast kategoria - na przykład LA25 czy LA35 - opisuje jego odporność mechaniczną. Kamień o frakcji 16/32 może być zarówno twardy granit z wskaźnikiem LA20, jak i miękki wapień z LA40, a te dwa materiały zachowają się pod obciążeniem ruchem drogowym diametralnie różnie. Dobór frakcji bez równoczesnej weryfikacji kategorii wytrzymałościowej to błąd, który w polskich warunkach klimatycznych zwykle objawia się kosztem remontu już w trzecim lub czwartym roku eksploatacji.

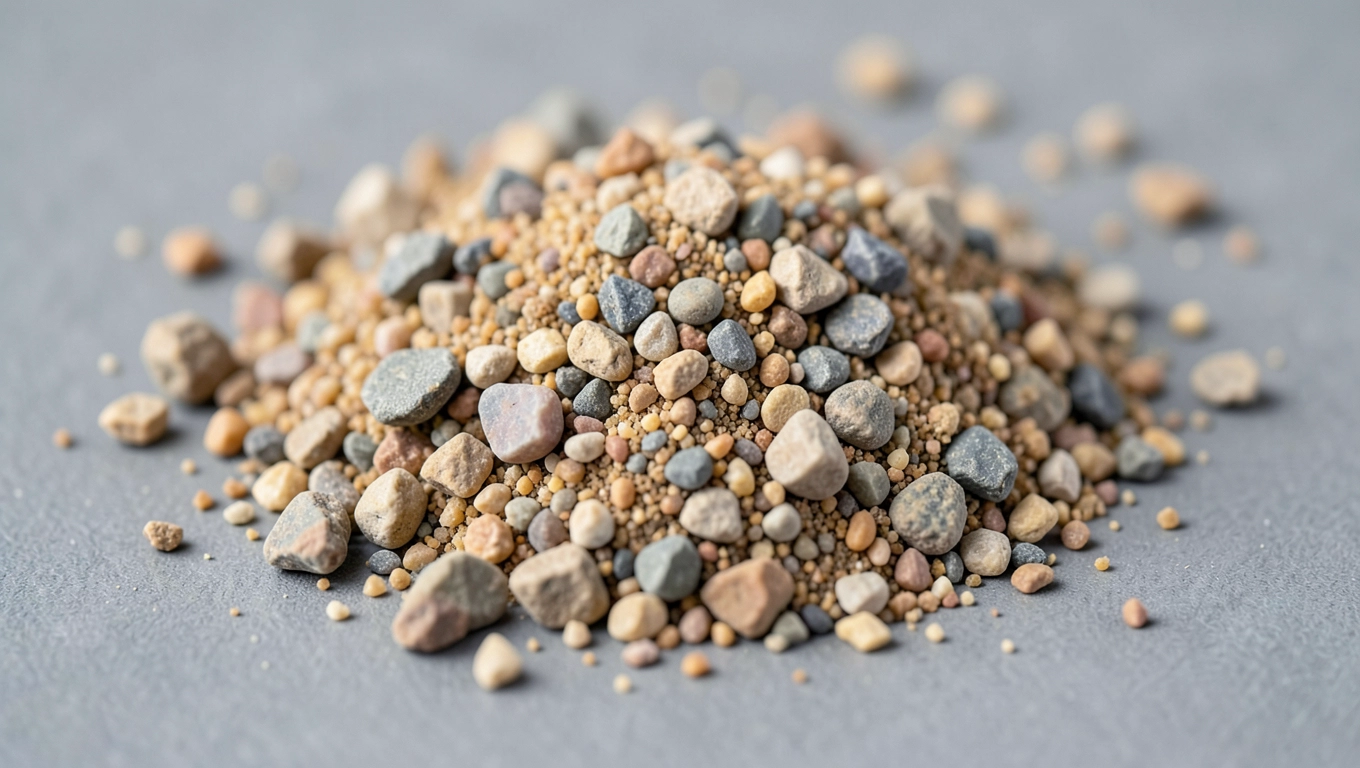

Frakcje drobne kruszywa drogowego

Frakcje drobne - ziarna w przedziale 0/4 mm - pełnią w budownictwie drogowym rolę, którą łatwo zbagatelizować, skupiając się na grubszych elementach konstrukcji. Tymczasem to właśnie te drobne składniki decydują o jakości podsypki pod kostkę brukową, stabilności nawierzchni tłuczniowych i szczelności warstw wiążących. Piasek frakcji 0/2 mm stosowany jako podsypka działa jak amortyzator - jego ziarna mają wystarczającą mobilność, by wyrównać drobne nierówności podłoża, jednocześnie zachowując stabilność pod obciążeniem punktowym od stopy pieszego czy koła roweru.

Frakcja 0/4 mm w mieszankach asfaltowych pełni zupełnie inną funkcję niż w podsypkach. Tutaj drobne ziarna kruszywa tworzą tzw. matrycę mineralną, która otacza większe agregaty i wypełnia przestrzenie między nimi, zmniejszając zawartość pustych przestrzeni w gotowej warstwie bitumicznej. Im mniejsza porowatość, tym mniejsza możliwość przenikania wody do struktury asfaltu - a woda jest głównym czynnikiem degradacyjnym każdej nawierzchni bitumicznej, bo przy zamarzaniu zwiększa objętość o około 9% i rozsadza mikropęknięcia w spoiwie.

Mieszanina ziaren 0/2 mm z gliniastymi domieszkami bywa świadomie stosowana do stabilizacji szutrowych dróg leśnych i gospodarczych. Glina o zawartości 8-12% wiąże ziarna piasku, tworząc po zagęszczeniu spoistą powierzchnię, która odprowadza wodę, ale nie kruszy się pod kołami ciężkiego sprzętu. Przekroczenie progu 15% gliny w mieszance odwraca ten efekt - materiał zaczyna plastycznie odkształcać się przy zawilgoceniu i tworzy głębokie koleiny już po pierwszym przejściu ciągnika. Mechanizm jest prosty: glina przy nasyceniu wodą traci tarcie wewnętrzne, co eliminuje nośność punktową.

Frakcja 2/4 mm to granulat szczególnie ceniony w podbudowach drenażowych pod boiska sportowe i nawierzchnie przepuszczalne. Ziarna w tym przedziale tworzą strukturę o otwartych porach rzędu 1-2 mm, przez które woda spada pionowo z prędkością kilkudziesięciu milimetrów na godzinę - wystarczającą, by pochłonąć ulewę bez tworzenia zastoisk. Kruszywo tej frakcji stosuje się też jako wypełnienie szczelin między płytami tarasowymi, gdzie musi zapewnić drenaż, ale jednocześnie nie może wysypywać się pod ciśnieniem myjki ciśnieniowej.

Dla budownictwa miejskiego frakcje drobne z kruszyw łamanych mają przewagę nad naturalnymi żwirowymi odpowiednikami. Ziarna uzyskane przez kruszenie wykazują chropowatą, nieregularną powierzchnię, co przekłada się na wyższy kąt tarcia wewnętrznego - nawet o 3-5 stopni więcej niż u obtoczonych ziaren rzecznych tej samej wielkości. Ta pozornie mała różnica geometryczna oznacza w praktyce wyższy współczynnik zagęszczenia przy tej samej energii walca i lepszą odporność na przemieszczenia poziome pod wpływem bocznych sił od ruchu drogowego.

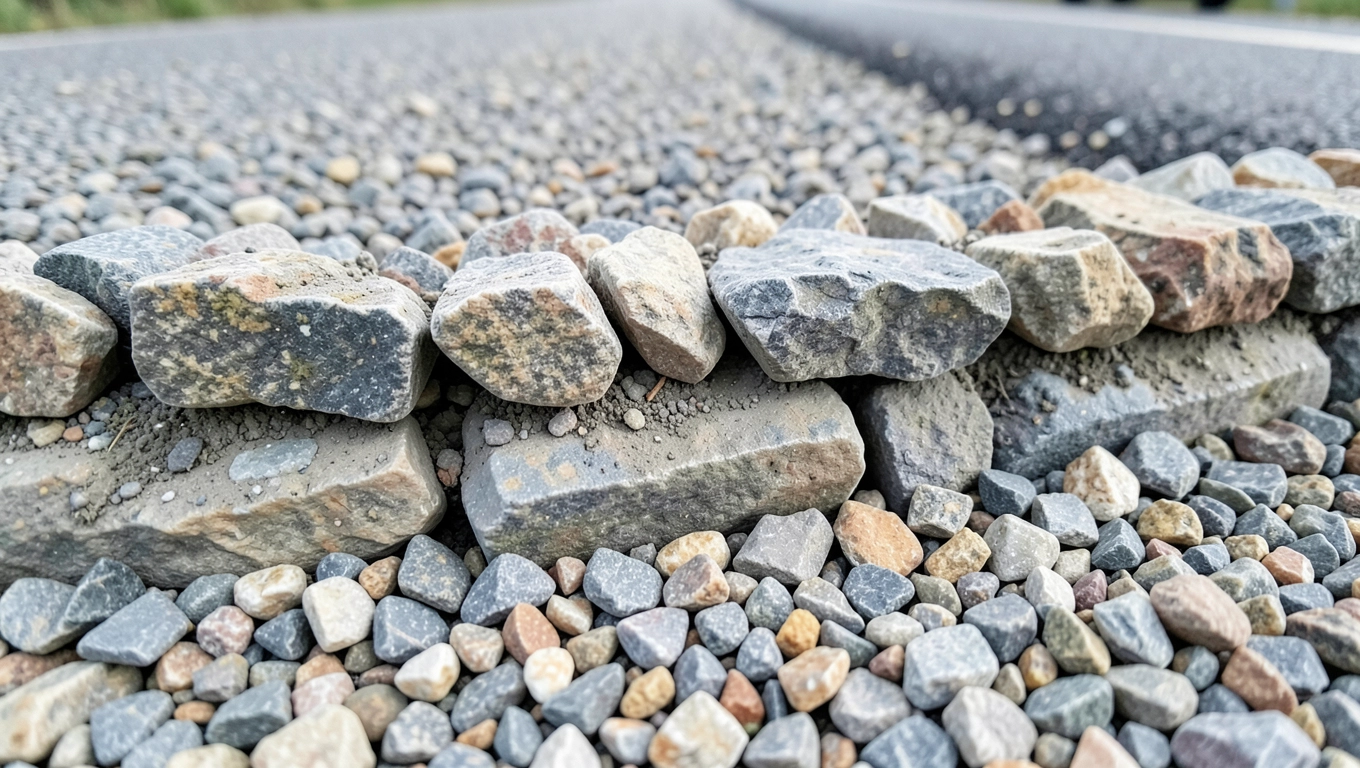

Frakcje średnie i grube w drogownictwie

Frakcje średnie, obejmujące przedział 4/16 mm, to materiał, na którym opiera się większość typowych podbudów drogi gminnej czy parkingu. Ziarna tej wielkości oferują optymalne połączenie dwóch pozornie sprzecznych właściwości - wystarczającą masę, by opierać się przemieszczeniom pod obciążeniem, i wystarczającą różnorodność kształtów, by wzajemnie się blokować w zagęszczonej strukturze. Kruszywo 4/8 mm bywa często stosowane jako warstwa przejściowa między drobną podsypką a grubszą podbudową, pełniąc funkcję filtra, który nie pozwala mniejszym ziarnom migrować ku górze pod wpływem naprężeń dynamicznych od przejeżdżających pojazdów.

Frakcja 8/16 mm to standard dla górnej warstwy podbudowy pod betonową kostkę brukową na drogach o średnim natężeniu ruchu. Zagęszczona w warstwie o grubości 15-20 cm osiąga nośność mierzoną wskaźnikiem CBR na poziomie 80-120%, co odpowiada wymaganiom dla kategorii ruchu KR3-KR4 według polskiej klasyfikacji dróg. Mechanizm nośności w tego typu materiale opiera się na tzw. efekcie łukowatym - ziarna pod obciążeniem przenoszą naprężenia na sąsiednie i dalsze ziarna w przestrzennej sieci kontaktów, rozkładając punktowe obciążenie kołowe na dużą powierzchnię podłoża gruntowego.

Frakcje grube, zaczynające się od 16 mm, wchodzą w grę wszędzie tam, gdzie priorytetem jest drenażowanie lub masa balastowa warstwy. Kruszywo 16/32 mm stosowane na szeroką skalę przy budowie podjazdów prywatnych oferuje przepuszczalność hydrauliczną rzędu 10-50 mm/h, co oznacza, że nawet intensywna ulewa o intensywności 30 mm/h zostanie wchłonięta bez tworzenia rozlewisk. Duże ziarna tworzą między sobą pory o średnicy kilku milimetrów, przez które woda spływa grawitacyjnie do gruntu, omijając jakąkolwiek retencję na powierzchni.

Frakcja 31,5/63 mm - technicznie klasyfikowana jako kruszywo bardzo grube - trafia głównie do wzmacnianych podbudów pod nawierzchniami asfaltowymi dróg ciężkich i przemysłowych. Zagęszczenie takiego materiału wymaga ciężkiego walca wibracyjnego o masie statycznej minimum 10-12 ton, bo tylko taka energia zagęszczająca pozwala ziarniam tej wielkości ustawić się w stabilną konfigurację przestrzenną. Próba zagęszczenia frakcji 31,5/63 mm lekkim sprzętem ogrodniczym kończy się luźną warstwą kamieni, która pod pierwszym przejazdem ciężarówki ugina się plastycznie i tworzy nierówności trudne do naprawienia bez rozebrania całej konstrukcji.

Mieszanki frakcji grubych z domieszką drobniejszego łamanego kruszywa - np. 0/31,5 mm jako tzw. kruszywo bazowe - łączą zalety obu grup uziarnienia. Duże ziarna tworzą szkielet nośny, a drobne wypełniają przestrzenie między nimi, podnosząc zagęszczalność i eliminując nadmierną porowatość. Taką mieszankę stosuje się pod drogi dojazdowe, place manewrowe i strefy magazynowe, gdzie liczy się zarówno nośność statyczna pod długotrwałym obciążeniem, jak i odporność na dynamiczne uderzenia od gwałtownie hamujących lub przyspieszających pojazdów ciężkich.

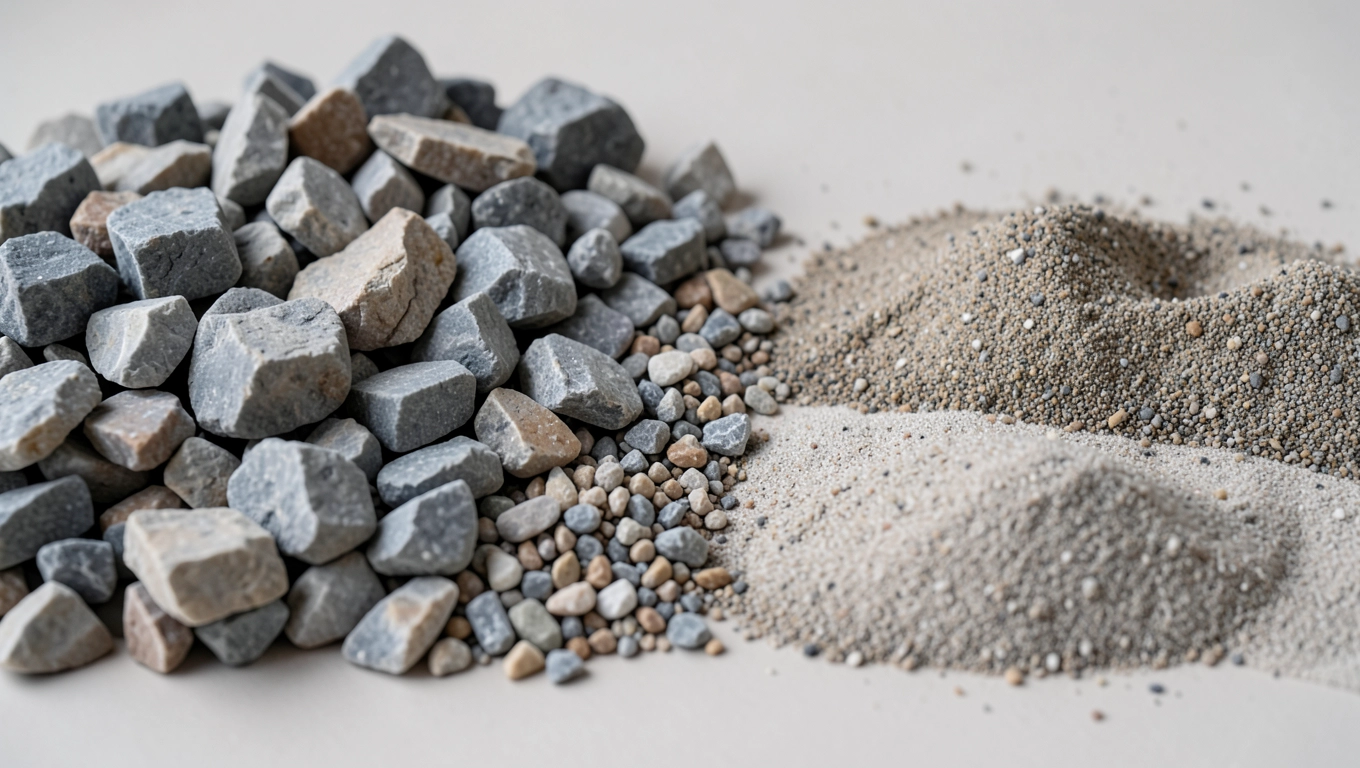

Oznaczenia frakcji tłucznia i grysu

Tłuczeń i grys to dwa pojęcia, które w języku branżowym często bywają mylone, choć oznaczają materiały o różnych granulometriach i różnych przeznaczeniach. Tłuczeń to kruszywo łamane o frakcji powyżej 31,5 mm - tradycyjnie produkowany z twardych skał magmowych, takich jak granit, bazalt czy diabaz. Jego nazwa pochodzi bezpośrednio od procesu wytwarzania: skała jest tłuczona mechanicznie, a nie mielona, co nadaje ziarnon nieregularny, wielościenny kształt sprzyjający blokowaniu się wzajemnemu ziaren pod naprężeniem.

Grys natomiast to kruszywo łamane o frakcji od 2 do 31,5 mm, przy czym w praktyce drogowej najczęściej spotykane są frakcje 2/4, 4/8, 8/11, 8/16 i 11/16 mm. Oznaczenia te wskazują dolną i górną granicę sitową - grys 8/16 mm przeszedł przez sito 16 mm, ale zatrzymał się na sicie 8 mm, co oznacza, że zawiera wyłącznie ziarna mieszczące się w tym przedziale. Regularność uziarnienia grysu jest jego kluczową zaletą w mieszankach mineralno-asfaltowych (MMA), gdzie precyzyjne krzywe uziarnienia determinują gęstość ułożonej masy asfaltowej i jej odporność na odkształcenia trwałe przy wysokich temperaturach.

Oznaczenia literowe towarzyszące liczbowym frakcjom informują o dodatkowych właściwościach. Litera „G" przy oznaczeniu frakcji sygnalizuje kruszywo gruboziarniste bez znaczącego udziału pyłów, litera „F" - kruszywo drobnoziarniste z dopuszczalnym udziałem frakcji pylastej. W dokumentacji projektowej i na fakturach handlowych pojawia się też kategoria kształtu ziaren: SI (wskaźnik kształtu), która określa proporcje między najdłuższym a najkrótszym wymiarem ziarna. Ziarna płytkowe (SI powyżej 35) łamią się pod obciążeniem zamiast blokować, co degraduje nośność warstwy szybciej niż ziarna izometryczne o SI poniżej 20.

Tłuczeń bazaltowy frakcji 31,5/63 mm różni się od granitowego odpowiednika nie tylko kolorem, ale przede wszystkim wskaźnikiem ścieralności. Bazalt osiąga LA na poziomie 12-18, granit zazwyczaj 18-25, a skały wapienne i piaskowce często przekraczają LA30. W konstrukcji drogi wysokiego obciążenia różnica między LA15 a LA30 przekłada się na tempo zanikania ostrości krawędzi ziaren pod cyklicznym obciążeniem - a tępe, obtoczone ziarna tłucznia to prosta droga do osiadania podbudowy i powstawania koleiny na asfalcie.

Osobną kategorią oznaczeń są kruszywa mieszane, opisywane symbolem „0/D", jak wspomniany wcześniej materiał 0/31,5 mm. Tego typu produkt nie jest frakcją w ścisłym sensie normatywnym - to raczej naturalnie lub celowo zmieszana mieszanina frakcji, w której proporcje poszczególnych zakresów granulometrycznych muszą spełniać krzywą uziarnienia zdefiniowaną w projekcie drogowym. Stosowanie kruszywa mieszanego zamiast sortowanej frakcji bez weryfikacji krzywej uziarnienia to jeden z częstszych błędów przy budowie prywatnych podjazdów - skutkuje niejednorodnym zagęszczeniem i lokalnym osiadaniem po kilku latach.

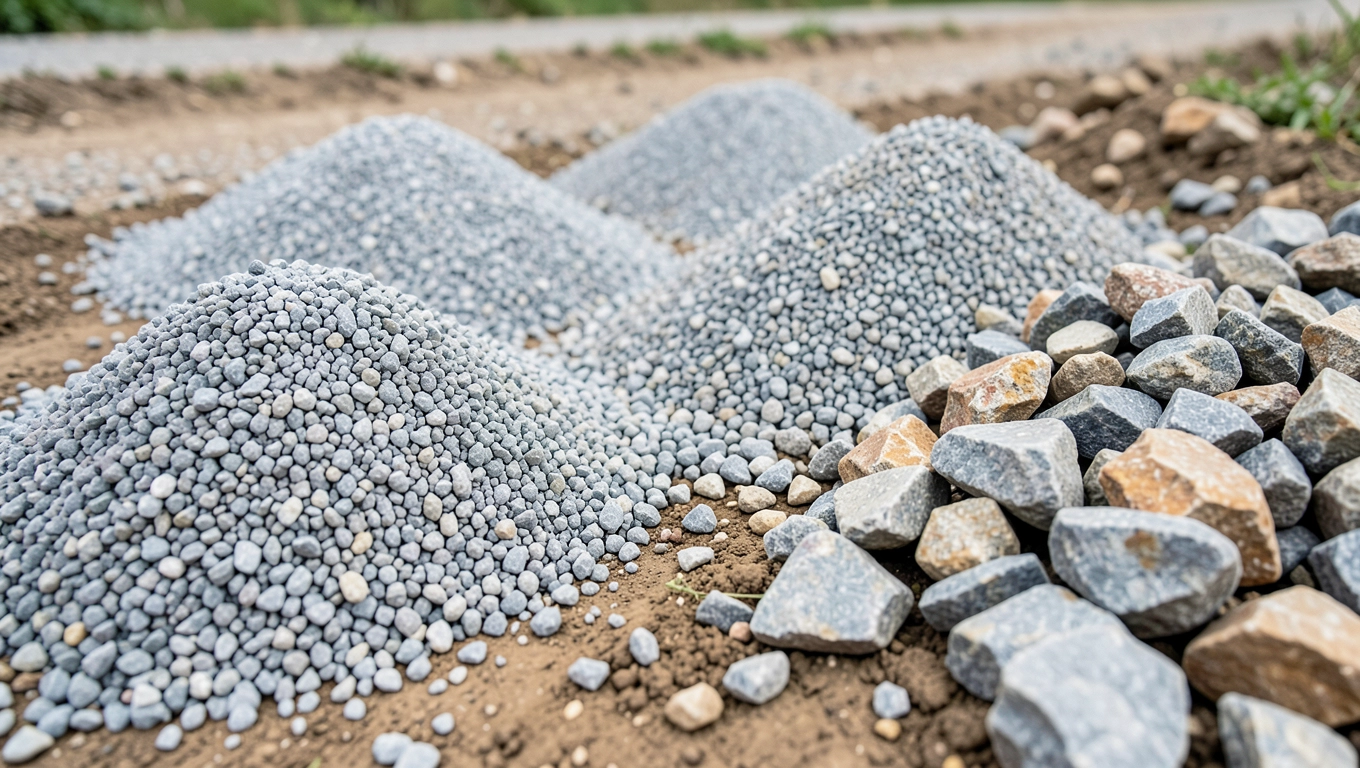

Frakcje klinca w budowie dróg

Kliniec to szczególny rodzaj kruszywa łamanego, którego frakcja mieści się w przedziale 4-31,5 mm, choć w sprzedaży najczęściej spotykamy go w węższych przedziałach 4/8, 8/16 i 16/31,5 mm. Nazwa wywodzi się od klinowego kształtu ziaren - ostrokrawędzistych fragmentów skalnych, które po zagęszczeniu wzajemnie się zaklinowują, tworząc strukturę o wyjątkowej odporności na przemieszczenia poziome. Właśnie ten efekt klinowania sprawia, że kliniec jest materiałem z wyboru do utwardzania dróg gruntowych, podjazdów gospodarczych i parkingów o niskim lub średnim ruchu bez warstwy asfaltu.

Frakcja 4/8 mm klinca bywa stosowana jako warstwa wykończeniowa na utwardzonych drogach szutrowych, bo jej ziarna wypełniają szczeliny między grubszymi elementami podbudowy, ograniczając ich przemieszczenia pod kołami pojazdów. Mechanizm jest analogiczny do wypełniacza w betonie: grubszy szkielet przenosi siły pionowe, a drobniejszy kliniec stabilizuje układ przestrzennie, blokując rotację większych ziaren. Bez tej frakcji wykończeniowej grubsza podbudowa ulega stopniowemu „rozwarstwnieniu" - duże kamienie wypływają na powierzchnię, tworząc nierówną, niszczącą opony nawierzchnię.

Kliniec frakcji 16/31,5 mm to najgrubszy wariant stosowany powszechnie przy budowie podjazdów prywatnych i alejek ogrodowych. Warstwa 15 cm tego materiału, prawidłowo zagęszczona walcem o masie powyżej 2 ton lub zagęszczarką płytową o sile odśrodkowej minimum 50 kN, osiąga zagęszczenie wskaźnikiem Proctora Is ≥ 0,97, co zapewnia nośność wystarczającą dla samochodów osobowych i lekkich dostawczych przez wiele lat bez poprawek. Cieńsza warstwa - poniżej 10 cm - zagęszcza się pozornie dobrze po powierzchni, ale głębiej pozostaje luźna, co objawia się koleinom i falowaniem już po pierwszej zimie.

Kruszywa sztuczne, produkowane z odpadów przemysłowych - żużel wielkopiecowy czy kruszywo z recyklingu betonowego - trafiają coraz częściej do tej samej frakcji klinca co materiały naturalne. Żużel granulowany frakcji 8/16 mm wykazuje właściwości hydrauliczne: w kontakcie z wodą i powietrzem stopniowo twardnieje dzięki reakcji puzzolanicznej, co zwiększa spójność warstwy z czasem eksploatacji. Kruszywo z recyklingu betonu jest tańsze, ale wymaga weryfikacji na zawartość zanieczyszczeń organicznych i siarczanów - ich nadmiar prowadzi do ekspansji chemicznej w warstwie i powstawania spękań nawet bez obciążeń mechanicznych.

Przy wyborze frakcji klinca do konkretnej konstrukcji warto sięgnąć po dokumentację geotechniczną terenu. Podłoże słabonośne - gliny, iły czy torfy - wymaga grubszej warstwy kruszywa i często zastosowania geowłókniny separacyjnej między gruntem a podbudową. Bez separacji drobne frakcje gruntu migrują ku górze pod naprężeniami dynamicznymi, mieszając się z klincem i obniżając jego nośność nawet o 30-40% w ciągu 5 lat eksploatacji.

Mrozoodporność frakcji klinca jest parametrem, o którym mówi się rzadziej niż o uziarnieniu, a który w polskich warunkach klimatycznych ma krytyczne znaczenie. Skały wapienne i piaskowcowe, nawet przy prawidłowej frakcji, mogą wykazywać nasiąkliwość powyżej 1%, co w cyklach zamrażania i rozmrażania prowadzi do mikropęknięć i stopniowego kruszenia ziaren. Norma PN-EN 13242 klasyfikuje mrozoodporność kruszywa wskaźnikiem F - kruszywo F1 traci mniej niż 1% masy po 10 cyklach zamrażania, F2 - do 2%, a F4 - do 4%. Do podbudów drogowych w strefie klimatycznej Polski centralnej i północnej rekomenduje się wyłącznie kruszywa kategorii F1 lub F2, bo wyższe wskaźniki nasiąkliwości oznaczają materiał, który pod wpływem kolejnych zim dosłownie rozkłada się we własnej warstwie.
