Ile kg stali na ławy fundamentowe? Obliczenia krok po kroku

Stoisz na placu budowy, patrzysz na wykop pod ławy fundamentowe i czujesz ten niepokój - ile dokładnie stali kupić, żeby konstrukcja była solidna, a portfel nie ucierpiał? W tym artykule rozłożę na czynniki pierwsze obliczenia zbrojenia dla typowych ław pod dom czy halę, pokażę standardowe wymiary prętów i strzemion, a na koniec porównam z płytą fundamentową, żebyś wiedział, dlaczego ławy oszczędzają materiał w słabym gruncie. Z realnymi liczbami i krokami dojdziesz do kg stali na metr betonu, unikając pułapek początkujących inwestorów.

• Jak obliczyć stal na ławy fundamentowe
• Standardowe zbrojenie ław: pręty fi 12
• Waga prętów podłużnych na metr ławy
• Strzemiona fi 6 - obliczenia na ławę
• Zakładki i zapas stali w ławach
• Ilość stali w ławach vs płyta fundamentowa
• Czynniki decydujące o stali na ławy
• Pytania i odpowiedzi: Ile stali na ławy fundamentowe?

Jak obliczyć stal na ławy fundamentowe

Obliczenia stali na ławy fundamentowe zaczynają się od wymiarów ławy i jej długości, bo to podstawa każdego projektu. Najpierw mierzysz długość całkowitą wszystkich ław na podstawie rzutu budynku - dla małego domu to często 50-100 metrów bieżących. Potem ustalasz przekrój ławy, zazwyczaj 60 cm szerokości na 50 cm wysokości, co daje objętość betonu ok. 0,3 m³ na metr bieżący. Stal oblicza się osobno dla prętów podłużnych i strzemion, sumując wagi z zapasem. Na koniec dzielisz przez objętość, by wyjść na kg/m³ - standardowo 25-50 kg dla lekkich obciążeń.

Wzór ogólny jest prosty: masa stali = (długość prętów × waga jednostkowa) + masa strzemion + 5-10% zapasu. Waga pręta fi 12 mm to 0,89 kg/m, fi 6 mm - 0,22 kg/m. Dla jednej ławy mnożysz przez liczbę prętów, np. cztery podłużne. Pamiętaj o nachyleniu gruntu, bo w słabym podłożu ławy sięgają głębiej, zwiększając zużycie. Konstruktor zawsze dostosowuje do Eurokodu 2 (PN-EN 1992-1-1), minimalizując minimalną powierzchnię zbrojenia do 0,13% przekroju.

Krok po kroku wygląda to tak, że szkicujesz plan i sumujesz długości. Na przykład hala 20x10 m z ławami co 5 m - 80 mb ław. Pręty podłużne: 4 x 80 m x 0,89 kg/m = 284,8 kg. Strzemiona później. To daje bazę, którą korygujesz pod obciążenia. Bez pośpiechu - lepiej policzyć dwa razy, niż dokupywać w deszczu.

Przeczytaj również: Montaż Słupa Stalowego Na Fundamencie Cena

• Zmierz całkowitą długość ław z planu budynku.
• Ustal standardowy przekrój: szerokość 50-80 cm, wysokość 40-60 cm.
• Oblicz objętość betonu: długość × szerokość × wysokość.
• Oblicz pręty podłużne i strzemiona osobno.
• Dodaj zakładki (50 cm na złącze) i 5% na cięcia.
• Podziel masę stali przez objętość betonu dla kg/m³.

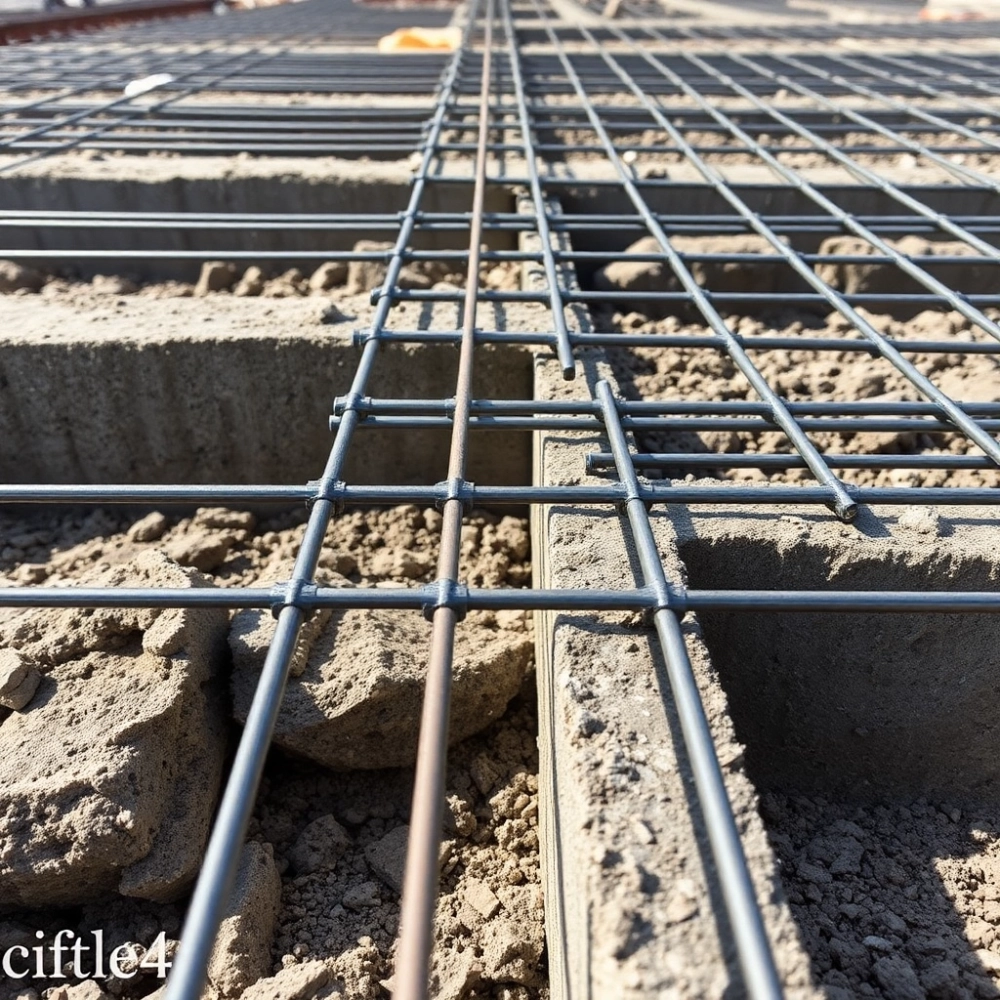

Standardowe zbrojenie ław: pręty fi 12

Standardowe zbrojenie ław fundamentowych opiera się na czterech prętach podłużnych fi 12 mm, ułożonych w rogach przekroju, co zapewnia równomierne przenoszenie sił ścinających i zginających. Pręty żebrowane zwiększają przyczepność do betonu, minimalizując ślizg pod obciążeniem. Strzemiona fi 6 mm spinają je co 30 cm, tworząc sztywną klatkę. Taka konfiguracja sprawdza się w 90% domów jednorodzinnych i małych hal, gdzie obciążenia nie przekraczają 200 kN/m. Norma Eurokod 2 zaleca minimalną średnicę 10 mm dla podłużnego, ale fi 12 to optimum ceny i wytrzymałości.

W praktyce cztery pręty fi 12 pokrywają większość przypadków, bo ich pole przekroju 113 mm² na pręt daje solidną rezerwę. Dolne pręty biorą moment zginający od ciężaru budynku, górne - od gruntu. Odległość od krawędzi to co najmniej 4 cm otuliny, chroniącej przed korozją. W słabym gruncie dodaj piąty pręt na spodzie dla bezpieczeństwa. Zbrojenia układa się przed zalaniem betonu C20/25 lub wyższym.

Fi 12 mm waży 0,89 kg na metr, co czyni go ekonomicznym wyborem - tańszym od grubszych, ale wystarczającym. Producentów prętów znajdziesz z certyfikatami, gwarantującymi parametry. Montaż to prosta robota: pręty cięte na wymiar, spięte drutem stalowym. Unikaj gięcia na ostro, bo pęka powłoka.

Sprawdź: Fundament Pod Słup Stalowy

Dla większych obciążeń, jak pod halą magazynową, przejdź na fi 16 mm, ale to podwoi wagę. Standard fi 12 równoważy koszty i trwałość, dając ulgę po obliczeniach - wiesz, że nie przesadzisz.

Waga prętów podłużnych na metr ławy

Na metr bieżący ławy cztery pręty fi 12 mm ważą dokładnie 3,56 kg - mnożysz 4 × 0,89 kg/m i masz bazę. To podłużne zbrojenie przenosi główne siły, stanowiąc 80% masy stali w ławie. Dla ławy 60 cm szerokiej pręty układają się symetrycznie, z luzem 10-15 cm między nimi. Waga rośnie liniowo z długością, więc dla 100 m ław wyjdzie 356 kg tylko na podłużne. Porównując do fi 10 mm (0,62 kg/m), fi 12 daje lepszą sztywność bez nadmiaru.

Obliczenie jest banalne: długość ławy w metrach × 4 × 0,89. Dla hali z 120 mb - 427 kg. To liczba, którą wpisujesz do budżetu, zanim ekipa zacznie ciąć. Ważne, by pręty były proste, bez deformacji z transportu. Beton C25 otula je szczelnie, chroniąc przed wilgocią gruntową.

Powiązane tematy: Kalkulator Stali Na Fundamenty

W realnym projekcie dodaj 2-3% na nierówności terenu, bo ławy skręcają. Taka waga na metr daje ok. 12 kg/m³ betonu przy typowym przekroju 0,3 m³/mb. Czujesz ulgę, widząc prostotę - nie musisz być inżynierem.

Strzemiona fi 6 - obliczenia na ławę

Strzemiona fi 6 mm co 30 cm to transversalne zbrojenie, zapobiegające pękaniu betonu na ścinanie - na metr ławy potrzeba trzech strzemion. Jedno strzemię o obwodzie ok. 1,8 m (dla ławy 60x50 cm) waży 0,4 kg. Obliczysz liczbę: długość ławy w cm / 30 × 2 (bo dwa końce), ale upraszczając - na mb 3,33 szt. × 0,4 kg = 1,33 kg/mb. Razem z podłużnymi masz 4,89 kg stali na metr ławy.

Polecamy: ile stali na płytę fundamentową

Obwód strzemienia: 2×(szerokość + wysokość - 2×fi pręta) + haki 135°. Dla standardu 60x50 cm obwód 2,12 m, waga 0,47 kg/szt. Liczba na ławę: (długość +50 cm)/0,3 m. Dla 10 m ławy - 34 szt., masa 16 kg. Montaż co 15 cm na końcach dla wzmocnienia. To detale, które decydują o trwałości na lata.

Krok po kroku: zmierz obwód, oblicz liczbę, pomnóż wagę. Fi 6 mm wystarcza, bo norma wymaga min. 0,25% zbrojenia transversalnego. W gruntach ekspansywnych zmniejsz rozstaw do 20 cm, dodając 50% masy. Proste narzędzie - kalkulator - i masz pewność.

• Obwód strzemienia: 2(szer. + wys.) + haki.
• Rozstaw: 30 cm standardowo.
• Liczba: długość / rozstaw + 2.
• Waga: liczba × 0,22 kg/m × obwód.

Na 100 m ław strzemiona to 133 kg - nie lekceważ, bo bez nich ława pęka jak zapałka.

Polecamy: Jaka Stal Na Fundamenty

Zakładki i zapas stali w ławach

Zakładki prętów to 50 cm na każde złącze, bo pręt nie może kończyć się w pustce - przenika siły na 40-60 średnic. Dla fi 12 to min. 48 cm, ale bierz 50 cm dla spokoju. Przy ławach dłuższych niż 12 m zakładka co każde 12 m, dodając 10-15% masy. Zapas 5% na cięcia i straty - realnie 7-10% w terenie. Razem podnosisz wagę o 20%, unikając niedoborów w trakcie wylewki.

Przykład: 100 m ław, zakładki co 12 m - 8 złącz × 4 pręty × 0,5 m × 0,89 kg = 14,2 kg ekstra. Straty na cięcia 5% od bazy 489 kg = 24 kg. Łącznie kupujesz 530 kg zamiast 489. Norma Eurokod zaleca zakładki w strefach zerowego momentu, ale lepiej na całej długości. To inwestycja w bezsenne noce mniej.

W słabym gruncie zakładki dłuższe, 60 cm. Zawsze tnij na miejscu piłą, mierząc dokładnie. Zapas trzymaj w suchym miejscu, owinięty. Po tym masz pełny obraz - od surowych metrów do gotowej dostawy.

Przykładowe obliczenie zapasu

Ilość stali w ławach vs płyta fundamentowa

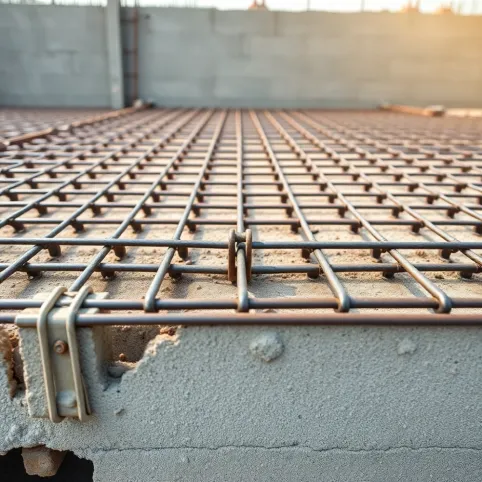

Ławy fundamentowe zużywają mniej stali niż płyta - typowo 25-40 kg/m³ betonu vs 60-100 kg/m³ w płycie. Dla ław 4,9 kg/mb przy 0,3 m³/mb daje 16 kg/m³ bazowo, z zapasem 25 kg/m³. Płyta pod domem wzmacniana siatką fi 12 co 15 cm waży 11,84 kg/m² na jedną warstwę, podwójnie 24 kg/m² przy grubości 20 cm - ponad 100 kg/m³. Ławy wygrywają w niestabilnym gruncie, oszczędzając 50% stali.

Płyta rozkłada obciążenia równomiernie, więc gęstsze zbrojenia - siatka Q1312-150-150, pole 13,1 mm²/m. Na 100 m² płyty 1184 kg stali, objętość 20 m³ - 59 kg/m³. Ławy na tę samą halę: 500 kg na 15 m³ betonu - 33 kg/m³. Różnica w kosztach 2000 zł oszczędności. Wybór zależy od gruntu - płytka w stabilnym, ławy w słabym.

Wykres pokazuje jasno: ławy lżejsze w zbrojeniu, idealne pod hale na glinie. Zbrojenia w ławach to precyzja, w płycie - masa.

Czynniki decydujące o stali na ławy

Główny czynnik to rodzaj gruntu - w słabym, jak glina czy torf, ławy głębsze i gęściej zbrojone, do 50 kg/m³. Obciążenia budynku: dom jednorodzinny 20 kN/m² wymaga standardu, hala 50 kN/m² - fi 16 i strzemiona co 20 cm. Norma PN-EN 1992-1-1 dyktuje min. zbrojenie 0,26% dla zginania. Sejsmika lub mróz podnosi do 100 kg/m³. Zawsze badanie geotechniczne decyduje.

Szerokość ławy rośnie z obciążeniem: 50 cm pod ścianą nośną, 80 cm pod słupem hali. Wysokość murku podwalinowego dodaje pręty pionowe. Woda gruntowa wymaga otuliny 5 cm i drenażu, nie zmieniając stali. Dla hal liczba stóp fundamentowych mnoży zużycie - 20 słupów po 4 ławy to potrojenie masy.

Konsultacja z konstruktorem to mus - zmienia projekt pod realia. W 2023 r. ceny stali skoczyły, więc precyzja oszczędza tysiące. Ekspert z branży: „W słabym gruncie ławy z fi 12 ratują konstrukcję bez przesady”. Czynniki łączą się, dając unikalny rachunek dla twojej budowy.

Disclaimer: Obliczenia przykładowe; zawsze weryfikuj z uprawnionym konstruktorem i normami obowiązującymi w Polsce.

Pytania i odpowiedzi: Ile stali na ławy fundamentowe?

• Ile stali potrzeba na metr bieżący standardowej ławy fundamentowej? Na typową ławę z 4 prętami fi 12 mm (waga 0,89 kg/m każdy) wychodzi 3,6 kg na pręty podłużne. Dolicz strzemiona fi 6 co 30 cm - około 0,2 kg na jedno, czyli dodatkowe 0,67 kg/m. Razem jakieś 4,3 kg/m z zapasem na zakładki i cięcia.

• Jak obliczyć ilość prętów podłużnych do ławy? Pomnóż 4 (liczba prętów) razy długość ławy w metrach, razy 0,89 kg/m dla fi 12. Dodaj 50 cm na zakładki na końcach i 5% na straty - to da ci dokładną wagę stali na zbrojenie dolne i górne.

• Jak policzyć strzemiona w ławie fundamentowej? Długość ławy w cm podziel przez 30 (rozstaw), pomnóż przez wagę jednego strzemiona (ok. 0,2 kg dla 40x30 cm). To proste mnożenie da ci kg stali na strzemiona - nie zapomnij o zapasie 5%.

• Ile kg zbrojenia na metr sześcienny betonu w ławach? Zazwyczaj 25-50 kg/m³, zależnie od obciążeń - dla lekkich hal czy domów bliżej 30 kg. To mniej niż w płycie fundamentowej, gdzie siatka fi 12 co 15 cm daje nawet 80-100 kg/m³.

• Czy ławy fundamentowe zużywają mniej stali niż płyta? Tak, zdecydowanie - jedna siatka na m² płyty to 11,84 kg, podwójna jeszcze więcej. Ławy oszczędzają stal, ale sprawdzają się w słabych gruntach, gdzie płyta by pękła.

• Czy zawsze trzeba konsultować z konstruktorem? Obowiązkowo - normy PN i warunki gruntu mogą zmienić wszystko. Nie kupuj na oko, bo za mało stali i fundament siądzie, za dużo to strata kasy.
