Siłownik do podłogówki – jak działa i dlaczego od niego zależy Twój komfort?

Ten niepozorny element potrafi zadecydować o tym, czy wieczorem wchodzisz do przyjemnie ciepłej łazienki, czy do pomieszczenia, w którym termometr pokazuje osiemnaście stopni i musisz szukać dodatkowego koca. Siłownik do podłogówki, choć waży zaledwie kilkadziesiąt gramów i kosztuje ułamek całej instalacji, odpowiada za precyzyjne sterowanie przepływem wody w każdej pętli. Gdy zawodzi, cały system traci sens, a rachunki za energię rosną w oczach. Poniżej znajdziesz kompletną wiedzę, która pozwoli ci dobrać właściwy model, poprawnie go zamontować i samodzielnie zdiagnozować typowe usterki, bez potrzeby wzywania serwisu za każdym razem.

• Siłownik termoelektryczny do ogrzewania podłogowego budowa i zasada działania
• Siłownik NC 230V M30 jaki model wybrać do domowej instalacji?
• Montaż siłownika podłogówki bez błędów, które kosztują awarię
• Siłownik podłogowy najczęstsze awarie i szybka diagnostyka
• Cena siłownika do podłogówki ile zapłacisz za spokój na lata?

Siłownik termoelektryczny do ogrzewania podłogowego budowa i zasada działania

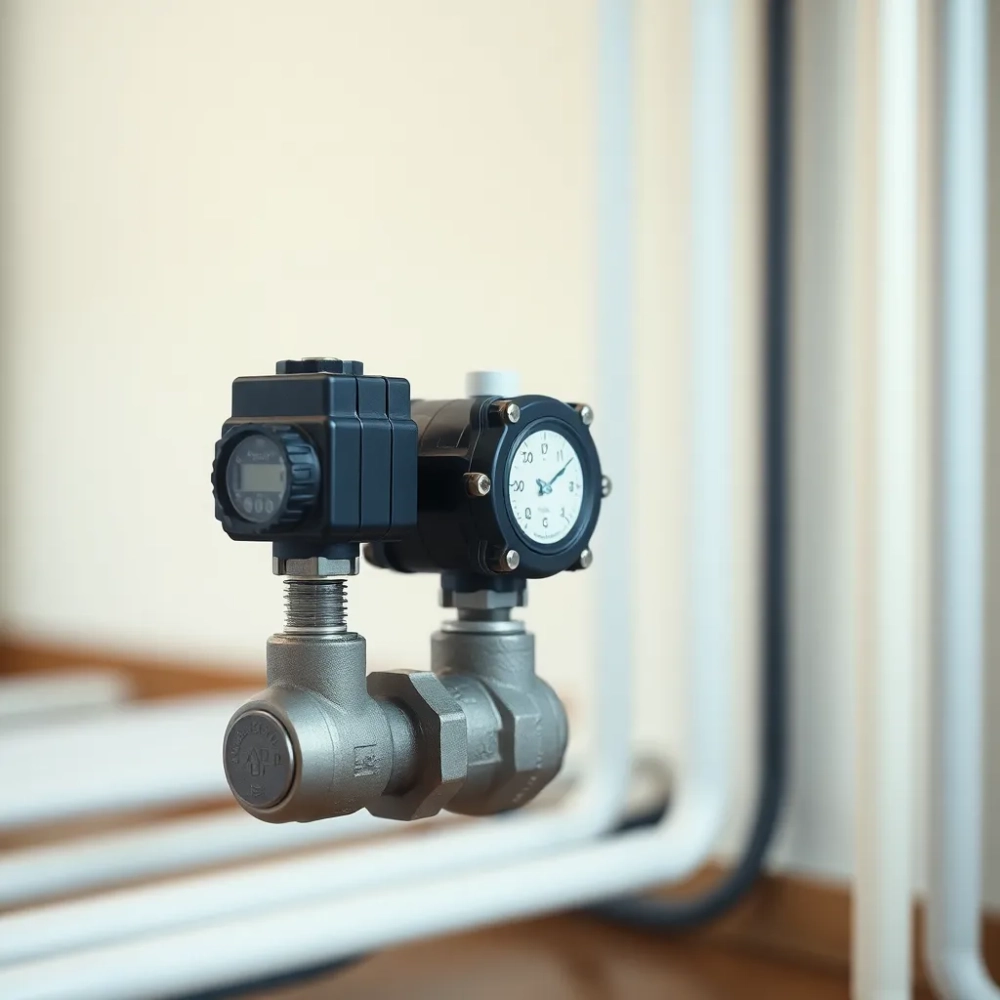

Siłownik termoelektryczny to niewielkie urządzenie montowane bezpośrednio na zaworze rozdzielacza. Wewnątrz obudowy znajduje się element grzewczy (rezystor PTC), który po podaniu napięcia nagrzewa się w ciągu dwóch do pięciu minut. Ciepło powoduje rozszerzenie się cieczy wewnątrz kapilarnego cylindra, a powstałe ciśnienie przesuwa trzpień naciskający na grzybek zaworu.

Łańcuch sterowania wygląda następująco: termostat pokojowy mierzy temperaturę powietrza, porównuje ją z wartością zadaną i wysyła sygnał elektryczny (zazwyczaj 230 V lub 24 V) do siłownika. Siłownik otwiera zawór, woda wpływa do pętli podłogówki, a jastrych oddaje ciepło do pomieszczenia. Gdy temperatura osiągnie zadany próg, termostat odcina zasilanie, element grzewczy stygnie, ciecz w cylindrze kurczy się, a sprężyna powrotna zamyka zawór.

Czas reakcji wynosi zwykle od 120 do 300 sekund, co w praktyce oznacza, że pełne otwarcie lub zamknięcie zaworu trwa kilka minut. To celowe opóźnienie, które zapobiega gwałtownym skokom ciśnienia w instalacji i chroni zawory przed uderzeniami hydraulicznymi. Pobór mocy pojedynczego siłownika to zaledwie 2-3 W, więc dwanaście sztuk na rozdzielaczu zużywa mniej energii niż jedna żarówka LED.

Żywotność elementu termoelektrycznego szacuje się na 50 000 do 100 000 cykli. Przy typowej pracy w domu jednorodzinnym (4-8 cykli dziennie w sezonie grzewczym) przekłada się to na 15-20 lat bezawaryjnej eksploatacji. Warto jednak pamiętać, że podany zakres dotyczy modeli wykonanych zgodnie z normą PN-EN 215, która reguluje wymiary przyłączy, moment obrotowy i odporność na temperaturę medium do 120°C.

Warto zapamiętać: Sygnał sterujący dociera przewodem dwużyłowym. Jeden przewód to faza, drugi to praca (L'). Brak napięcia oznacza dla siłownika typu NC polecenie zamknięcia, a dla typu NO polecenie otwarcia. To kluczowa różnica, którą wyjaśniam w dalszej części.

Siłownik NC 230V M30 jaki model wybrać do domowej instalacji?

Wybierając siłownik do podłogówki, najczęściej spotykasz się z oznaczeniem NC 230V M30x1,5. Rozszyfrujmy je: NC oznacza Normally Closed (normalnie zamknięty), 230V to napięcie zasilania, a M30x1,5 to gwint montażowy o średnicy 30 mm i skoku 1,5 mm. Ten ostatni parametr bywa źródłem kosztownych pomyłek, ponieważ niektóre rozdzielacze (szczególnie starsze lub tańsze) mają gwint M28 lub wymagają adaptera.

Przed zakupem sprawdź dokumentację rozdzielacza lub zmierz średnicę gniazda suwmiarką. Różnica 2 mm wydaje się niewielka, ale uniemożliwia montaż bez dodatkowego adaptera, a takie przejściówki potrafią z czasem luzować się i powodować mikro-nieszczelności. Trzymanie się standardu M30x1,5 daje ci dostęp do pełnej gamy modeli różnych producentów bez konieczności szukania kompatybilnych zamienników.

Typ NC czy NO kiedy który wybrać

Siłownik NC (Normally Closed) pozostaje zamknięty, gdy nie płynie prąd. To bezpieczny wariant domyślny, bo w razie awarii zasilania ogrzewanie nie będzie bezmyślnie grzało wszystkich pętli, generując straty ciepła i przegrzewając pomieszczenia. Siłownik NO (Normally Open) działa odwrotnie i sprawdza się tam, gdzie priorytetem jest chłodzenie (np. w systemach z pompą ciepła pracującą w trybie chłodzenia) lub w obiektach, gdzie zawory mają być otwarte przy braku zasilania z przyczyn bezpieczeństwa.

Wybór napięcia (230 V vs 24 V) zależy od zastosowanego termostatu i przewodu sterującego. Napięcie 230 V jest powszechniejsze w polskich instalacjach domowych i tańsze w okablowaniu, bo nie wymaga osobnego transformatora. Systemy 24 V pojawiają się w obiektach o podwyższonych wymaganiach bezpieczeństwa (wilgotne łazienki, pomieszczenia zgodne z normą PN-HD 60364-7-701) oraz w dużych instalacjach, gdzie spadki napięcia na długich przewodach mogłyby zakłócać pracę siłowników.

Szybka ściąga: W 95% przypadków sprawdza się zestaw: siłownik NC, gwint M30x1,5, napięcie 230 V, klasa szczelności co najmniej IP54, producent ze średniej półki cenowej. Taki dobór eliminuje 90% problemów eksploatacyjnych na lata.

Montaż siłownika podłogówki bez błędów, które kosztują awarię

Montaż siłownika trwa dosłownie minutę, ale diabeł tkwi w szczegółach. Pierwsza zasada brzmi: przed nałożeniem siłownika upewnij się, że zawór rozdzielacza został ręcznie otwarty do pozycji pełnego skoku. W przeciwnym razie element grzewczy siłownika od razu napotka opór, a ty nie będziesz miał pewności, czy trzpień przesuwa się prawidłowo. Wielu instalatorów pomija ten krok, przez co pierwsze uruchomienie systemu bywa nerwowe.

Dokręcanie nakrętki siłownika wymaga wyczucia. Standardowy moment to 5-8 Nm, co odpowiada lekkiej dłoni bez użycia narzędzi pneumatycznych. Zbyt mocne dokręcenie powoduje naprężenia w gwincie, które z czasem prowadzą do pęknięcia obudowy lub zablokowania trzpienia. W skrajnych przypadkach trzpień łamie się przy pierwszej próbie otwarcia zaworu.

Checklista przed zakupem i montażem

• Gwint zgodny z rozdzielaczem (najczęściej M30x1,5)
• Napięcie zgodne ze sterowaniem (230 V lub 24 V)
• Typ NC/NO dobrany do projektu i logiki bezpieczeństwa
• Stopień ochrony co najmniej IP54 (szafka podłogowa narażona na wilgoć)
• Kompatybilność z termostatem potwierdzona w dokumentacji
• Moment obrotowy dopasowany do typu zaworu rozdzielacza

Pozycja montażu zależy od producenta. Większość współczesnych siłowników termoelektrycznych pracuje w dowolnej pozycji, ale starsze modele wymagały ustawienia pionowego, bo element grzewczy źle odprowadzał ciepło w pozycji odwróconej. W szafce podłogowej, gdzie rozdzielacz często znajduje się nisko, pionowe ustawienie bywa niemożliwe, dlatego nowsze konstrukcje rozwiązują ten problem dzięki obudowie o symetrycznym rozłożeniu masy.

Po założeniu siłownika sprawdź wskaźnik położenia trzpienia (jeśli model go posiada). Wizjer lub kolorowa wkładka pokazuje, czy trzpień jest cofnięty (zawór zamknięty) czy wysunięty (zawór otwarty). To proste rozwiązanie diagnostyczne, które w serwisie oszczędza mnóstwo czasu, bo natychmiast widzisz, czy sygnał dochodzi do siłownika.

UWAGA: Nigdy nie montuj siłownika na gorącym rozdzielaczu. Temperatura medium (do 60°C w podłogówce) nie uszkodzi elementu, ale dotykanie rozgrzanych rur grozi poparzeniem. Poczekaj, aż instalacja ostygnie po próbie ciśnieniowej.

Siłownik podłogowy najczęstsze awarie i szybka diagnostyka

Najbardziej frustrująca sytuacja: rano wstajesz, a podłoga w sypialni jest zimna mimo ustawionej temperatury 21°C. Zanim wezwiesz fachowca, możesz samodzielnie przeprowadzić podstawową diagnostykę. Zacznij od najprostszej rzeczy: sprawdź, czy termostat w ogóle się świeci i reaguje na dotyk. Martwy termostat nie wyśle sygnału, więc siłownik pozostanie w pozycji zamkniętej (NC).

Gdy termostat działa, zmierz napięcie na przewodach siłownika miernikiem. Powinno wynosić 230 V (lub 24 V w systemach niskonapięciowych). Brak napięcia oznacza przerwę w przewodzie lub uszkodzenie styku w listwie przyłączeniowej rozdzielacza. To usterka elektryczna, nie hydrauliczna, i można ją naprawić bez spuszczania wody z instalacji.

Stuki w rozdzielaczu pojawiają się, gdy termostat ma zbyt małą histerezę (różnicę między temperaturą włączenia a wyłączenia). Przy histerezie 0,2°C system włącza i wyłącza ogrzewanie co kilkadziesiąt sekund, a siłownik nie nadąża z pełnym otwarciem, co generuje hałas. Zwiększenie histerezy do 0,5-1°C eliminuje problem, bo cykle trwają kilka minut zamiast kilkudziesięciu sekund.

Zablokowany trzpień to klasyczna usterka po kilku latach pracy w instalacji z twardą wodą. Kamień osadza się w gnieździe zaworu i blokuje ruch siłownika. Rozwiązanie jest proste: zdejmujesz siłownik, wkładasz w zawór kluczyk serwisowy (dołączany do rozdzielacza) i kilkukrotnie otwierasz/zamykasz ręcznie, aż opór zniknie. Jeśli to nie pomaga, problem leży w samym zaworze i wymaga jego wymiany.

Siłownik NC zacięty w pozycji otwartej to poważniejsza usterka. Objawia się ciągłym grzaniem jednej pętli niezależnie od wskazań termostatu. Przyczyną bywa uszkodzenie sprężyny powrotnej lub zapieczenie trzpienia w cylindrze. Naprawa nie jest możliwa (element grzewczy jest zalany żywicą), więc konieczna jest wymiana na nowy egzemplarz. Przy okazji warto sprawdzić, czy reszta siłowników nie pracuje w podobnych warunkach, bo jeśli jeden uległ awarii po dwóch sezonach, pozostałe mogą być blisko końca żywotności.

UWAGA: Demontaż siłownika przy pracującej instalacji jest bezpieczny tylko wtedy, gdy zawór pozostaje w pozycji zamkniętej. Przed odkręceniem nakrętki odczekaj kilka minut po wyłączeniu termostatu, aby siłownik NC zdążył zamknąć zawór. W przeciwnym razie woda pod ciśnieniem może zalać szafkę rozdzielacza.

Cena siłownika do podłogówki ile zapłacisz za spokój na lata?

Ceny siłowników wahają się od około 60 zł do 250 zł za sztukę w zależności od producenta, parametrów technicznych i kanału sprzedaży. W typowej instalacji domowej z rozdzielaczem ośmiopętlowym potrzebujesz ośmiu siłowników, więc całkowity koszt waha się od 500 do 2000 zł. To ułamek wartości całej podłogówki, ale decyzja o wyborze konkretnego modelu rzutuje na bezawaryjność przez następne kilkanaście lat.

Tanie modele bez marki (poniżej 80 zł) kuszą niską ceną, ale ich żywotność bywa nieprzewidywalna. Najczęstszy problem to przedwczesne zużycie sprężyny powrotnej, przez co siłownik przestaje zamykać zawór po utracie zasilania. Innym defektem bywa nieszczelna obudowa, która po dwóch sezonach w wilgotnej szafce podłogowej zaczyna korodować i przestaje prawidłowo odprowadzać ciepło z elementu PTC. W efekcie czas otwarcia wydłuża się z trzech do dziesięciu minut, a system reaguje na zmiany temperatury z opóźnieniem.

Modele ze średniej półki (90-160 zł) oferują najlepszy stosunek ceny do jakości. Znajdziesz tu produkty marek europejskich z kilkudziesięcioletnią historią, które spełniają normę PN-EN 215 i przechodzą fabryczne testy szczelności. W tej kategorii cena nie zależy od marketingu, lecz od jakości materiałów: grubości ścianek obudowy, typu uszczelek i precyzji wykonania kapilarnego cylindra.

Segment premium (powyżej 160 zł) obejmuje siłowniki z rozszerzoną diagnostyką, wskaźnikami położenia, komunikacją bezprzewodową lub protokołami KNX/BACnet. W domu jednorodzinnym bez systemu inteligentnego budynku takie funkcje pozostają niewykorzystane, ale w obiektach komercyjnych (biura, hotele) pozwalają zintegrować ogrzewanie podłogowe z centralnym systemem zarządzania budynkiem.

Kiedy nie warto oszczędzać

Nie kupuj najtańszego siłownika do łazienki, w której temperatura musi być stabilna i precyzyjna. Tanie modele mają większą histerezę własną (różnicę między faktycznym momentem otwarcia a zadanym), co w pomieszczeniu o małej bezwładności cieplnej przekłada się na odczuwalne wahania komfortu. Lepiej dopłacić kilkadziesiąt złotych i mieć pewność, że podłoga nagrzeje się do zadanej temperatury bez efektu przegrzewania.

Nie kupuj też siłownika premium do instalacji, w której termostat włącza ogrzewanie raz dziennie w weekendowym domku letniskowym. Tam żywotność i tak przekroczy czas eksploatacji budynku, a dodatkowe funkcje pozostaną bezużyteczne. Dobieraj zakup do rzeczywistego obciążenia i scenariusza użytkowania, a nie do maksymalnych możliwości technicznych, których nie zamierzasz wykorzystać.

FAQ najczęściej zadawane pytania

Czy siłownik NC 230V pasuje do każdego termostatu? Większość termostatów przewodowych ma wyjście 230 V ze stykiem wolnopodtrzymującym, więc współpracuje z siłownikami NC bez dodatkowych przekaźników. Przed podłączeniem sprawdź w instrukcji termostatu maksymalne obciążenie wyjścia, bo siłowniki termoelektryczne pobierają prąd tylko w momencie otwarcia, ale przez kilka minut.

Co zrobić, gdy jedna pętla nie chce się zamknąć? Wyłącz termostat, odczekaj pięć minut i sprawdź, czy pętla nadal jest ciepła. Jeśli tak, siłownik NC prawdopodobnie utknął w pozycji otwartej. Zdejmij siłownik i spróbuj ręcznie przesunąć trzpień. Gdy stawia opór, problem leży w zaworze rozdzielacza, a nie w siłowniku.

Ile siłowników potrzebuję? Tyle, ile pętli ma rozdzielacz. Każda pętla obsługuje zazwyczaj jedno pomieszczenie lub strefę, więc liczba siłowników odpowiada liczbie niezależnie sterowanych obiegów grzewczych.

Czy siłownik może pracować bez termostatu? Może, ale nie powinien. Bez termostatu siłownik pozostaje w pozycji wyjściowej (NC zamknięty, NO otwarty) i nie reaguje na zmiany temperatury w pomieszczeniu, co prowadzi do albo wychłodzenia, albo przegrzania.

Wskazówka na koniec: Jeśli planujesz rozbudowę systemu o strefy z czujnikami temperatury podłogi (ograniczniki przegrzania), wybierz siłownik kompatybilny z termostatami oferującymi taką funkcję. Sam siłownik nie odczytuje temperatury podłogi, ale termostat tak, więc decyzja o typie sterowania powinna zapaść przed zakupem siłowników.

Dobór siłownika do podłogówki nie jest skomplikowany, gdy znasz cztery kluczowe parametry: gwint, napięcie, typ (NC/NO) i stopień ochrony. Resztę detali dobiera logika instalacji, doświadczenie wykonawcy i realne warunki pracy w szafce rozdzielacza. Poświęć pół godziny na weryfikację tych czterech elementów, a zyskasz spokój na kilkanaście sezonów grzewczych bez nieplanowanych wizyt serwisantów i niespodziewanych rachunków za energię.

Źródła danych i norm: PN-EN 215 (termostatyczne zawory grzejnikowe i siłowniki, wymagania i badania), PN-HD 60364-7-701 (instalacje elektryczne w pomieszczeniach z wanną lub prysznicem), katalogi techniczne producentów elementów grzewczych, materiały edukacyjne dla instalatorów publikowane na portalu informacyjnym branży HVAC (muratorplus.pl, instalacje.pl).
