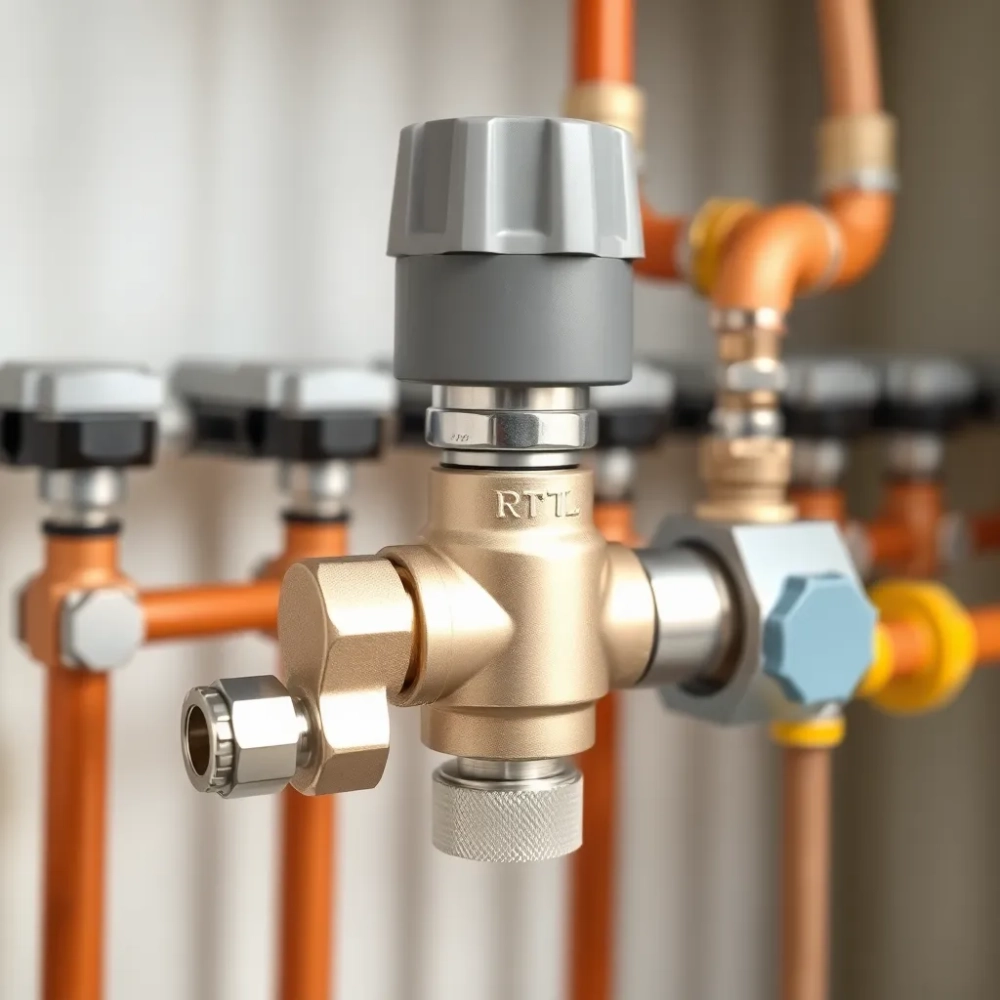

Zawór RTL w podłogówce – jak go poprawnie podłączyć i uniknąć błędów?

Zawór RTL potrafi napsuć krwi nawet doświadczonym instalatorom. Podłączyłeś cały układ, ustawiłeś parametry na papierze wszystko się zgadza, a podłogówka albo grzeje za mocno, albo nie grzeje w ogóle. Problemy z regulacją przy niskich nastawach to najczęstsza bolączka właścicieli domów jednorodzinnych z mieszanym systemem grzewczym. Zanim wezwiesz fachowca i zapłacisz za wizytę, warto zrozumieć, co dokładanie dzieje się w rurach i dlaczego ten mały zawór sprawia tak dużo kłopotów.

• Typowe problemy z podłogówką przy niskich nastawach zaworu RTL
• Połączenie podłogówki z resztą instalacji miedź, plastik i zawór RTL
• Nastawy zaworu RTL a temperatura podłogi co warto wiedzieć
• Najczęstsze błędy przy podłączaniu zaworu RTL do podłogówki
• Pytania i odpowiedzi dotyczące podłączania zaworu RTL do podłogówki

Typowe problemy z podłogówką przy niskich nastawach zaworu RTL

W domu jednorodzinnym ogrzewanym piecem na eko-groszek mieszany układ radiatorów z podłogówką to częste rozwiązanie. W holu o powierzchni 25 m² podłogówka działa, ale wyłącznie przy wysokich nastawach zaworu RTL. Gdy właściciel ustawi parametry poniżej 4,5, podłoga natychmiast staje się chłodna, a efekt grzewczy znika całkowicie. To nie świadczy o awarii całego systemu, lecz o specyficznym zachowaniu zaworu w warunkach niskiego obciążenia.

Zjawisko to wynika z zasady działania zaworu termostatycznego mieszającego. Zawór RTL utrzymuje stałą temperaturę powrotu z pętli podłogowej poprzez mieszanie wody z obiegu głównego z wodą schłodzoną z podłogówki. Przy niskich nastawach siła napędowa tego procesu jest minimalna, a różnica ciśnień w instalacji potrafi całkowicie zablokować przepływ przez wkładkę termostatyczną.

Początkowa diagnoza bywa myląca. Przy najwyższych nastawach wszystko działa poprawnie, co sugeruje, że instalacja jest wykonana bez zarzutu. Właściciele bagatelizują problem i przyzwyczajają się do zawyżonych parametrów, generując przy tym niepotrzebne koszty eksploatacyjne. Tymczasem rozwiązanie leży często w samym zaworze, jego nastawach lub konfiguracji rozdzielacza podłogówki.

Podobny artykuł Jak podłączyć piec na pellet do podłogówki

Typowym symptomem jest również cykliczne włączanie i wyłączanie pompy obiegowej przy próbie obniżenia temperatury. Zawór niecierpliwie reaguje na zmiany, a układ mieszający nie nadąża za sygnałami z termostatu pokojowego. W efekcie użytkownik słyszy ciągłe kliknięcia w rozdzielaczu i odczuwa dyskomfort termiczny pomimo pozornie sprawnego systemu.

Warto zwrócić uwagę na materiał, z którego wykonano przyłącza. W opisywanym przypadku instalacja miedziana łączy się z pętlą podłogową z tworzywa sztucznego, a elementem połączeniowym jest właśnie zawór RTL. Połączenie dwóch różnych materiałów wymaga precyzyjnego doboru parametrów hydraulicznych, które zawór musi skompensować. Zignorowanie tego faktu prowadzi do opisanych wcześniej problemów z regulacją.

Kolejnym czynnikiem wpływającym na pracę zaworu RTL jest sprawność pompy obiegowej w obiegu mieszającym. Gdy moc pompy jest niewystarczająca, zawór nie otrzymuje odpowiedniej ilości czynnika do prawidłowego wymieszania, szczególnie przy niskich nastawach temperaturowych. Ciśnienie dyspozycyjne spada poniżej progu działania wkładki termostatycznej i cały układ traci stabilność.

Zobacz Jak podłączyć podłogówkę

Połączenie podłogówki z resztą instalacji miedź, plastik i zawór RTL

Instalacja ogrzewania podłogowego w domu jednorodzinnym rzadko kiedy składa się wyłącznie z jednego medium. W typowych układach spotyka się połączenia rur miedzianych z rozprowadzeniem z tworzywa sztucznego, a elementem spinającym oba segmenty jest właśnie zawór RTL. Konstrukcja tego zaworu została zaprojektowana z myślą o kompensowaniu różnic temperaturowych i ciśnieniowych między obiegiem wysokotemperaturowym a niskotemperaturowym ogrzewaniem podłogowym.

Miedź charakteryzuje się doskonałą przewodnością cieplną i niskim oporem hydraulicznym, co sprawia, że świetnie sprawdza się w rozdzielaczach głównych i przewodach zasilających. Jednak podłogówka wymaga niższej temperatury czynnika, dlatego rury z tworzywa o średnicach 16-20 mm pracują w warunkach, gdzie temperatura rzadko przekracza 40°C. Zawór RTL stanowi pomost między tymi dwoma światami, mieszając schłodzoną wodę powrotną z podłogówki z gorącym czynnikiem z kotła.

Mechanizm działania polega na tym, że wkładka termostatyczna zaworu wykrywa temperaturę wody powrotnej i automatycznie reguluje stosunek mieszania. Gdy temperatura powrotu spada poniżej nastawionej wartości, zawór otwiera się szerzej, dopuszczając więcej gorącej wody. Gdy temperatura rośnie, przepływ gorącego czynnika ogranicza się. Ten prosty mechanizm wymaga jednak stabilnego źródła ciśnienia, aby działać poprawnie.

Zobacz także Jak podłączyć zawór mieszający do podłogówki

Przy podłączaniu zaworu RTL do podłogówki należy zwrócić uwagę na kierunek przepływu. Zawór posiada strzałkę wskazującą kierunek ruchu czynnika, a nieprawidłowe zamontowanie skutkuje całkowitym brakiem regulacji. W układach z pompą obiegową ważne jest również, aby strumień wody z zaworu pokrywał się z kierunkiem pracy pompy, w przeciwnym razie ciśnienie dyspozycyjne zostanie zużyte na pokonanie oporu samego zaworu.

Siłownik zaworu, jeśli jest obecny w instalacji, wymaga osobnego zasilania elektrycznego i prawidłowego podłączenia do regulatora temperatury. W nowoczesnych instalacjach siłowniki są sterowane sygnałem 0-10V lub poprzez protokół komunikacyjny, co pozwala na precyzyjną regulację z dokładnością do 0,5°C. Bez prawidłowej konfiguracji sterownika siłownik pozostaje w pozycji äotočonej lub "zamkniętej", blokując przepływ.

Podczas montażu warto sprawdzić szczelność połączeń gwintowanych. Zawór RTL łączy się z rurą za pomocą nakrętek i uszczelek, które z czasem mogą tracić elastyczność. Nieszczelność w tym miejscu objawia się spadkiem ciśnienia w obiegu podłogowym i widocznymi śladami wilgoci pod rozdzielaczem. W przypadku instalacji miedzianych konieczne jest użycie odpowiednich złączek przejściowych, które zaakceptują zarówno gwint metryczny zaworu, jak i średnicę rury miedzianej.

Nastawy zaworu RTL a temperatura podłogi co warto wiedzieć

Skala nastaw zaworu RTL zazwyczaj wynosi od 1 do 6 lub od 20°C do 60°C, w zależności od producenta. W opisywanym przypadku wartość 4,5-5 odpowiada temperaturze powrotu rzędu 35-42°C, co przekłada się na temperaturę powierzchni podłogi w przedziale 24-28°C. To komfortowy zakres dla użytkowników, jednak przy ustawieniach poniżej 4,5 sytuacja diametralnie się zmienia.

Spadek temperatury powrotu poniżej progu nastawy powoduje, że zawór całkowicie otwiera się na przepływ gorącej wody. Efekt jest jednak odwrotny od oczekiwanego. Zamiast intensywnego grzania podłoga staje się chłodna, ponieważ przez zawór przepływa teraz zbyt dużo wody o wysokiej temperaturze, co powoduje przegrzanie rozdzielacza i gwałtowne rozprzestrzenianie się ciepła poza strefę komfortu.

Prawidłowa nastawa zaworu RTL powinna odpowiadać temperaturze projektowej podłogówki pomniejszonej o około 5-8°C. Jeśli projektowa temperatura zasilania wynosi 40°C, a sprawność wymiennika w podłodze to około 10°C, temperatura powrotu powinna oscylować w granicach 30-32°C. Zawór nastawiony na tę wartość będzie pracował w optymalnym punkcie swojej charakterystyki.

Regulacja temperatury w pomieszczeniach z podłogówką wymaga cierpliwości. Podłoga działa jak wielki akumulator cieplny, który wolno się nagrzewa i jeszcze wolniej oddaje zgromadzone ciepło. Zmiana nastawy zaworu RTL przyniesie odczuwalny efekt dopiero po 4-6 godzinach, a pełna stabilizacja następuje po dobie. Dlatego próby "dostrajania" temperatury co kilka minut są bezcelowe i prowadzą do frustracji.

Warto zainwestować w termometr przystawkowy, który pozwala zmierzyć rzeczywistą temperaturę powierzchni podłogi w różnych punktach pomieszczenia. Różnice dochodzące do 3-4°C między miejscami blisko rozdzielacza a dalszymi partiami podłogi świadczą o nierównomiernym przepływie spowodowanym nieprawidłową nastawą zaworu lub niewyrównanymi oporami hydraulicznymi w pętlach.

Przy niskich nastawach istotna jest również krzywa grzewcza kotła. Jeśli kocioł na eko-groszek pracuje w trybie stałotemperaturowym z hysteresisą 10-15°C, może dochodzić do sytuacji, gdzie woda zasilająca ma zbyt niską temperaturę dla zaworu RTL, aby skutecznie wymieszać czynnik do żądanej temperatury powrotu. W takim przypadku kocioł wymaga przestawienia na tryb pogodowy lub obniżenia progu hysteresisy.

Zawór RTL wyposażony w głowicę termostatyczną z czujnikiem zewnętrznym pozwala na korektę nastawy w zależności od temperatury pomieszczenia. To rozwiązanie eliminuje problem opóźnienia regulacji, ponieważ czujnik zlokalizowany w strefie podłogowej koryguje pracę zaworu w czasie rzeczywistym. Warto jednak pamiętać, że czujnik musi być zamontowany z dala od źródeł ciepła i przeciągów, w przeciwnym razie będzie podawał zniekształcone dane.

Najczęstsze błędy przy podłączaniu zaworu RTL do podłogówki

Pierwszym i najczęściej popełnianym błędem jest pomijanie separacji hydraulicznej między obiegiem kotła a obiegiem podłogowym. Zawór RTL sam w sobie nie stanowi pełnej separacji, szczególnie gdy ciśnienie dyspozycyjne w obu obiegach jest zbliżone. Prawidłowa instalacja wymaga sprzęgła hydraulicznego lub przynajmniej naczynia wzbiorczego o odpowiedniej pojemności, które wyrównuje różnice ciśnień.

Drugi błąd dotyczy doboru średnicy zaworu do przepływu projektowego. Zawór RTL o zbyt małej przepustowości staje się wąskim gardłem, które ogranicza przepływ nawet przy pełnym otwarciu. Efektem jest nierównomierne ogrzewanie poszczególnych pętli podłogowych i konieczność podnoszenia temperatury zasilania ponad wartość projektową. Warto dobrać zawór z zapasem przepustowości rzędu 20-30% względem obliczeniowego zapotrzebowania.

Nieprawidłowe kierunki przepływu przez zawór i niewłaściwe usytuowanie względem rozdzielacza podłogówki to trzecia kategoria problemów. Zawór musi być zamontowany przed rozdzielaczem, aby mógł kontrolować temperaturę wody zasilającej poszczególne pętle. Montaż za rozdzielaczem skutkuje brakiem regulacji i pracą podłogówki w trybie pełnego przepływu.

Czwartym błędem jest ignorowanie strumieni mieszania. Zawór RTL posiada jeden obieg pierwotny i jeden wtórny, a proporcja mieszania zależy od nastawy. Gdy obieg wtórny jest przeciążony zbyt dużą liczbą pętli podłogowych, zawór nie jest w stanie utrzymać temperatury powrotu na ustawionym poziomie. Optymalnie jedna jednostka zaworu RTL obsługuje do 80-120 m² powierzchni podłogowej przy długości pętli nieprzekraczającej 100 mb.

Piątym powszechnym błędem jest niewłaściwe ustawienie sprężyny powrotnej w zaworze. Niektóre modele zaworów RTL wymagają ręcznego ustawienia kierunku działania sprężyny zależnie od kierunku przepływu. Niewłaściwe ustawienie powoduje, że zawór działa "odwrotnie", czyli otwiera się przy wysokiej temperaturze i zamyka przy niskiej, co prowadzi do niestabilności całego układu.

Szóstym problemem jest brak izolacji termicznej przewodów łączących zawór z rozdzielaczem. Rury mosiężne lub miedziane działają jak radiator, który schładza czynnik przed dotarciem do rozdzielacza. Zawór RTL kompensuje to zjawisko, ale przy dłuższych odcinkach nieizolowanych przewodów może dojść do sytuacji, gdzie rzeczywista temperatura powrotu jest niższa od zmierzonej przy zaworze. Izolacja z wełny mineralnej lub pianki poliuretanowej eliminuje ten problem.

Siódemym błędem, często pomijanym w dyskusjach, jest nieodpowiednie ustawienie ciśnienia wstępnego naczynia wzbiorczego podłogówki. Gdy ciśnienie jest zbyt niskie, w obiegu podłogowym pojawiają się pęcherze powietrza, które zakłócają pracę zaworu RTL i powodują niestabilne pomiary temperatury przez czujnik. Regularna kontrola ciśnienia i odpowietrzanie instalacji to podstawa prawidłowej pracy całego układu.
