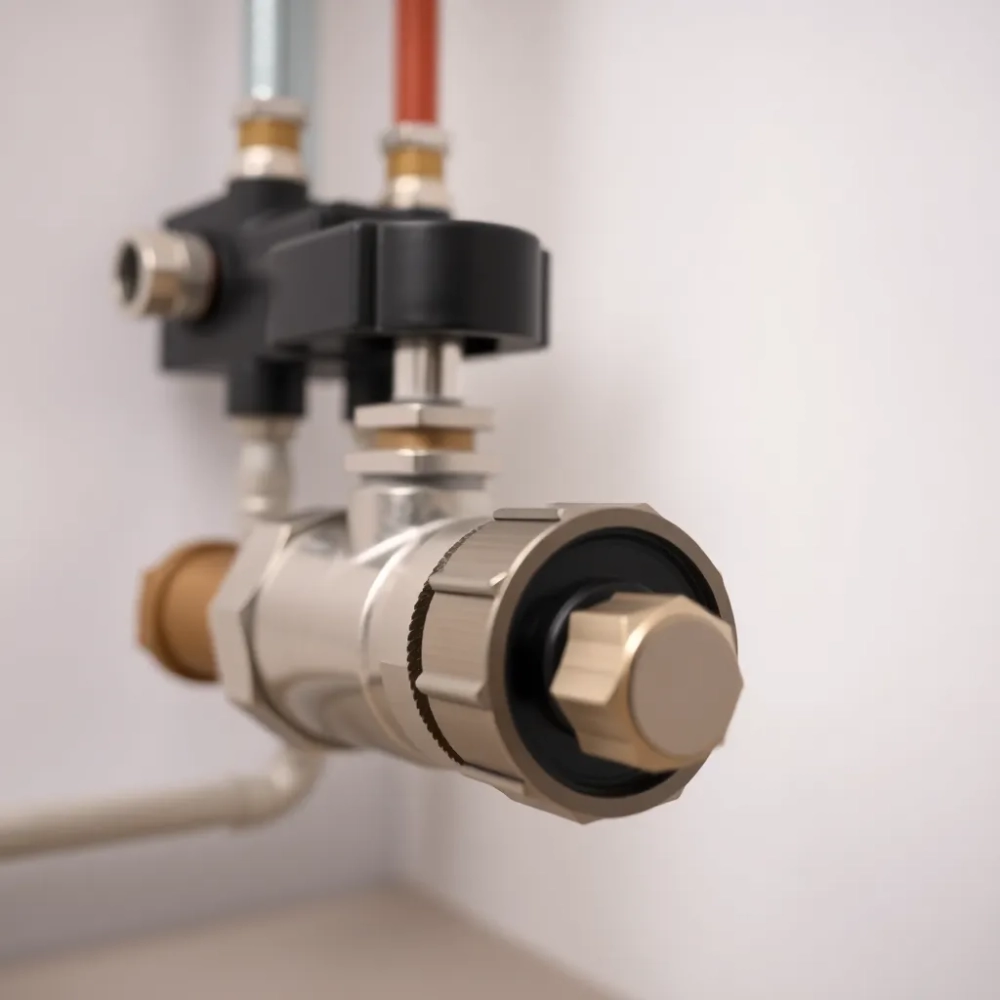

Jaki zawór RTL do podłogówki wybrać i dlaczego to ważne

Łączenie ogrzewania grzejnikowego z podłogówką bez osobnego źródła ciepła wymaga precyzyjnego ograniczenia temperatury wody wracającej do pętli. Zawór RTL pełni w takim układzie rolę samoczynnego regulatora proporcjonalnego, który reaguje na zmiany temperatury czynnika bez udziału pompowni, sprężyn czy siłownika elektrycznego. Wybór konkretnego modelu wpływa na stabilność temperatury podłogi, komfort cieplny domowników oraz rachunki za ogrzewanie.

• Zawór RTL prosty czy kątowy do ogrzewania podłogowego
• Jak podłączyć ogrzewanie podłogowe do grzejnikowego przez RTL
• Najczęstsze błędy przy montażu zaworu RTL w podłogówce

Zawór RTL prosty czy kątowy do ogrzewania podłogowego

Decyzja o geometrii korpusu wynika z układu rur przy rozdzielaczu, dostępnej przestrzeni w szafce oraz kierunku zasilania pętli. Zawór prosty montuje się na odcinku poziomym, gdy przewód powrotny wchodzi do pętli równolegle do ściany. Wariant kątowy sprawdza się tam, gdzie rura skręca pod kątem prostym tuż przy wejściu do wylewki.

Różnica nie ogranicza się do kształtu. Hydraulika przepływu wewnątrz korpusu kątowego wprowadza dodatkowy opór miejscowy rzędu 0,3-0,5 wartości współczynnika Kv w porównaniu z wersją prostą. W praktyce oznacza to konieczność lekkiego zwiększenia nastawy na głowicy, aby uzyskać identyczną temperaturę podłogi.

Głowica termostatyczna Thera-RTL reaguje na temperaturę czynnika płynącego przez korpus. Woskowy element termostatyczny rozszerza się proporcjonalnie do wzrostu ciepłoty, przesuwając trzpień zaworu i zmniejszając przekrój przepływu. Dzięki temu układ samoczynnie tłumi przepływ, gdy woda z grzejnika okazuje się zbyt gorąca dla pętli podłogowej.

W domach z rozdzielaczem umieszczonym w niszy ściennej wersja prosta zajmuje mniej miejsca w poziomie. Kątowa lepiej sprawdza się przy szafkach podtynkowych o głębokości poniżej 12 cm, gdzie każdy centymetr luzu montażowego ma znaczenie. Warto też sprawdzić rozstaw osi przyłączy: wersja prosta wymaga 50 mm, kątowa zwykle 60 mm.

Kiedy geometria ma drugorzędne znaczenie

Przy jednej pętli podłogowej o powierzchni do 15 m² opór hydrauliczny samego zaworu nie wpływa znacząco na pracę pompy obiegowej. Różnica ciśnień między wersją prostą a kątową wynosi wtedy około 2-4 kPa, czyli mniej niż naturalna zmiana ciśnienia w instalacji podczas nocy obniżki temperatury.

Norma PN-EN 215 określa wymagania dla zaworów grzejnikowych z głowicami termostatycznymi. Dokument precyzuje dopuszczalny czas reakcji, histerezę oraz odporność na korozję wewnętrzną. Modele spełniające tę normę przechodzą testy 5000 cykli termicznych w zakresie 20-80°C bez utraty szczelności.

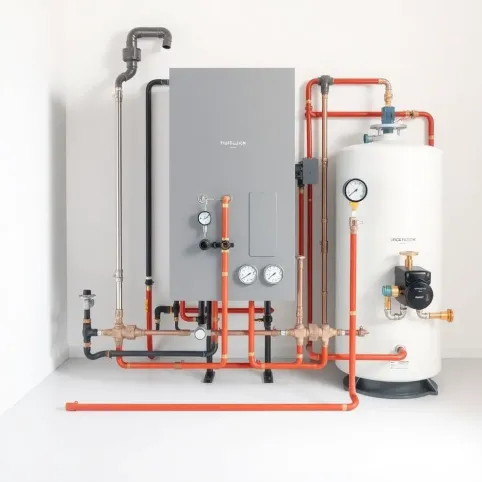

Jak podłączyć ogrzewanie podłogowe do grzejnikowego przez RTL

Podstawowy schemat obejmuje zasilenie pętli z gałęzi powrotnej grzejnika, gdzie temperatura czynnika jest już obniżona przez oddanie ciepła do pomieszczenia. Zawór RTL montuje się na powrocie pętli, czyli na rurze wychodzącej z podłogi i wracającej do rozdzielacza lub bezpośrednio do pionu. Taki układ wykorzystuje fakt, że woda w obiegu grzejnikowym po przejściu przez grzejnik ma zwykle 40-55°C, czyli wartość zbliżoną do oczekiwanej temperatury zasilania podłogówki.

Bez zaworu RTL podłogówka podłączona do obiegu grzejnikowego nagrzewa się do 55-65°C, przekraczając dopuszczalne wartości dla wylewki cementowej. Przy takiej temperaturze komfort chodzenia boso spada, a drewniane wykończenie podłogi zaczyna pękać już po pierwszym sezonie grzewczym.

Mechanizm działania opiera się na prostej zależności fizycznej. Wosk w elemencie termostatycznym ma współczynnik rozszerzalności objętościowej około 0,0007 na każdy stopień Celsjusza. Przy zmianie temperatury o 10°C element zwiększa objętość o 0,7%, co wystarcza do przesunięcia trzpienia o 1,2 mm i zmiany przekroju przepływu o kilkanaście procent.

Krok po kroku: montaż w istniejącej instalacji

Najpierw odcina się obieg pętli podłogowej zaworami kulowymi na rozdzielaczu. Następnie montuje się zawór RTL na rurze powrotnej pętli, zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. Po dokręceniu złączek zaciskowych sprawdza się szczelność pod ciśnieniem próbnym 6 bar przez 30 minut.

Głowicę Thera-RTL nakręca się ręcznie bez użycia narzędzi, ustawiając skalę w pozycji 2 dla temperatury podłogi około 26°C. Blokada nastawy działa mechanicznie: obrót pierścienia o 180 stopni unieruchamia pokrętło, co chroni przed przypadkową zmianą podczas sprzątania szafki rozdzielacza.

Nie stosuje się zaworu RTL w instalacjach z pompą ciepła ustawioną na niską temperaturę zasilania (35°C). Tam, gdzie woda w obiegu grzejnikowym nigdy nie przekracza 45°C, czujnik zaworu pozostaje w pozycji otwartej i nie ogranicza przepływu. Układ traci wtedy sens regulacyjny i lepiej sprawdza się zwykły zawór równoważący.

Wymagania wobec jakości wody grzewczej

Norma PN-EN 12502-3 dopuszcza wodę o twardości do 20°dH, ale zaleca utrzymanie poniżej 12°dH w instalacjach z mosiężnymi elementami regulacyjnymi. Przy twardości powyżej 16°dH w głowicy termostatycznej osadza się kamień kotłowy, który po 3-4 sezonach blokuje ruch trzpienia i zawór przestaje reagować na zmiany temperatury.

Ciśnienie robocze instalacji powinno mieścić się w granicach 1,5-3 bar. Wartość 6 bar dopuszczalna jest jedynie podczas próby szczelności, nie w trakcie normalnej eksploatacji. Ciśnienie powyżej 3 bar przyspiesza zużycie uszczelek EPDM i po dwóch latach może pojawić się mikrokapilarny wyciek na połączeniu głowicy z korpusem.

Najczęstsze błędy przy montażu zaworu RTL w podłogówce

Odwrócenie kierunku przepływu to klasyczny błąd pojawiający się przy braku oznaczeń na korpusie lub zasłonięciu strzałki izolacją termiczną. Zawór zamontowany odwrotnie działa w trybie dławienia, ale jego regulacja staje się niestabilna. Przy niewielkim wzroście ciśnienia w sieci wodociągowej trzpień otwiera się gwałtownie, a temperatura podłogi skacze o kilka stopni w ciągu kilku minut.

Drugi częsty błąd to montaż wyłącznie na zasilaniu pętli, z pominięciem powrotu. Taki układ ogranicza temperaturę na wejściu, ale nie kontroluje ciepłoty wody opuszczającej wylewkę. Efekt: podłoga nagrzewa się nierównomiernie, a w miejscach oddalonych od rozdzielacza temperatura potrafi przekraczać 35°C mimo prawidłowej nastawy.

• brak zaworu na powrocie pętli regulacja tylko na zasilaniu
• zbyt wysoka nastawa początkowa (powyżej pozycji 4) opóźniona reakcja na spadek temperatury
• montaż w pozycji pionowej z głowicą do góry konwekcja zakłóca odczyt czujnika
• brak izolacji termicznej rur w strefie zaworu fałszywe odczyty temperatury
• zastosowanie pasty teflonowej na złączkach zaciskowych uszkodzenie uszczelek O-ring

Przed pierwszym uruchomieniem instalacji warto odpowietrzyć piony grzejnikowe i pętle podłogowe przez zaworki ręczne na rozdzielaczu. Powietrze uwięzione w korpusie zaworu RTL tworzy poduszkę gazową, która opóźnia reakcję elementu termostatycznego nawet o 20-30 minut.

Jak rozpoznać uszkodzony zawór RTL

Objawem mechanicznym zużycia jest brak reakcji na zmianę nastawy pokrętła. Jeśli po przekręceniu z pozycji 2 na pozycję 5 temperatura podłogi nie rośnie przez 45 minut, element woskowy prawdopodobnie stracił szczelność. W takiej sytuacji sama wymiana głowicy (koszt około 85 zł) przywraca pełną sprawność bez konieczności odcinania wody w całym pionie.

Innym symptomem jest stały wyciek z połączenia gwintowego głowicy z korpusem. Przy normalnym użytkowaniu uszczelka O-ring wytrzymuje 8-10 lat. Po tym okresie mieszanka glikolu propylenowego (jeśli stosowana) przyspiesza degradację gumy, zwłaszcza w instalacjach napełnianych wodą nieuzdatnioną.

Wymiana samej głowicy bez spuszczania wody

Głowica Thera-RTL mocowana jest na korpusie przez nakrętkę M30 z uszczelką. Odkręcenie ręczne trwa kilkanaście sekund i nie wymaga opróżniania instalacji. Ciśnienie wody dociska trzpień do gniazda, więc przez czas demontażu (do 30 sekund) nie następuje zauważalny wyciek.

Nową głowicę nakręca się do wyczucia oporu, bez dokręcania kluczem. Zbyt mocne dociągnięcie powoduje zgniecenie uszczelki i powstanie nieszczelności już po pierwszym sezonie grzewczym. Po zamontowaniu nowej głowicy wskazane jest ustawienie jej na pozycji 3 i obserwacja temperatury podłogi przez 24 godziny.

Kiedy zawór RTL nie wystarczy

Przy powierzchni podłogówki przekraczającej 60% całkowitej powierzchni ogrzewanej domu, lepszym rozwiązaniem jest grupa pompowa z zaworem mieszającym. Układ z samymi zaworami RTL zaczyna szwankować przy zbyt dużej różnicy temperatur między zasilaniem a powrotem pętli, co objawia się niestabilnością temperatury podłogi.

W domach pasywnych i energooszczędnych z wentylacją mechaniczną z rekuperacją temperatura zasilania obiegu grzejnikowego często nie przekracza 38°C. W takiej sytuacji zawór RTL przez większość sezonu pozostaje w pełni otwarty, a podłogówka nie osiąga komfortowej temperatury 24-26°C. Rozwiązaniem jest dodatkowy zawór mieszający z siłownikiem termicznym.

Norma PN-EN 1264-4 określa maksymalną temperaturę powierzchni podłogi na 29°C w strefach stałego przebywania ludzi oraz 35°C w strefach brzegowych przy ścianach zewnętrznych. Przekroczenie tych wartości prowadzi do dyskomfortu cieplnego i zwiększonej emisji kurzu z konwekcji podłogowej, co pogarsza jakość powietrza w pomieszczeniu.

Zawór RTL stanowi rozwiązanie pośrednie między pełną grupą pompową a bezpośrednim podłączeniem pętli do obiegu grzejnikowego. Sprawdza się w domach 80-140 m², gdzie podłogówka zajmuje jedną lub dwie kondygnacje, a grzejniki obsługują sypialnie i łazienki. Przy prawidłowym montażu i okresowej kontroli nastawy zapewnia stabilną temperaturę podłogi przez cały okres eksploatacji instalacji.

Źródła: karta katalogowa producenta, norma PN-EN 215 (wymagania dla zaworów grzejnikowych), norma PN-EN 1264-4 (ogrzewanie podłogowe), norma PN-EN 12502-3 (ochrona przed korozją), materiały Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
