Jak narysować schody 3D: krok po kroku

Rysowanie schodów 3D to zadanie, które łączy matematykę, obserwację i trochę teatralnej iluzji. Kluczowe wątki to wybór perspektywy versus zachowanie prawidłowych proporcji oraz decyzja, ile tekstur i detali dodać, by szkic pozostał czytelny. Drugi dylemat: jak pogodzić realistyczne cieniowanie z szybkim oddaniem głębi.

• Perspektywa i linie zbieżne w schodach 3D
• Proporcje i odstępy między stopniami
• Modelowanie przestrzeni i analiza miejsca
• Materiały i detale schodów 3D
• Balustrady i poręcze w rysunku schodów
• Najczęstsze błędy i ćwiczenia perspektywiczne
• Dział V – Jak narysować schody 3D: Pytania i odpowiedzi

Poniżej znajdziesz zwięzłe dane, które pomogą zaplanować rysunek: wymiary stopni, typowe wysokości i orientacyjne koszty materiałów. Tabela ułatwia porównanie parametrów technicznych i wizualnych priorytetów.

Z tabeli wynika kluczowy wzór: 2 × wysokość podstopnicy + głębokość stopnia ≈ 62–63 cm — to punkt odniesienia przy projektowaniu proporcji. Jeśli riser = 17 cm, tread ≈ 28 cm; szerokość minimum 80 cm zapewni czytelność w rysunku i wygodę w realnym obiekcie. Ceny materiałów wpływają na decyzję o detalach: droższy kamień wymaga dokładniejszego odwzorowania tekstury, drewno prostszych słojów.

Perspektywa i linie zbieżne w schodach 3D

Najważniejsze: ustal linię horyzontu i punkt zbiegu. Dla schodów prostych często wystarczy jedna-perspektywa; kręcone lub załamywane wymagają dwóch punktów zbiegu. Zacznij od horyzontu — to linia, od której zależy wysokość oczu obserwatora.

Zobacz także: Jak narysować schody rysunek techniczny 2025? Praktyczny przewodnik

Narysuj krawędzie stopni jako linie zbiegające się do punktu. Najpierw zrób prostokąt podstawy, potem przerysuj podziały równomiernie zbieżnymi liniami. Do wyznaczania równych odcinków użyj pomocniczej linii prostej i równoległych przekrojów.

Uwaga na typowy błąd: poziome linie stopni nie powinny być równoległe do krawędzi kartki, jeśli kierunek schodów ucieka w głębię. Jeśli coś wygląda „odstępująco” — sprawdź czy wszystkie linie horyzontalne zbliżają się do tego samego punktu zbiegu.

Proporcje i odstępy między stopniami

Podstawą wygodnego rysunku są poprawne proporcje: riser 16–19 cm, tread 28–32 cm. Przypomnij sobie wzór 2×riser + tread ≈ 62–63 cm — on pomaga utrzymać rytm stopni i realistyczną ergonomię. W rysunku ten rytm trzeba odwzorować perspektywicznie.

Zobacz także: Jak narysować schody od przodu? Praktyczny poradnik krok po kroku

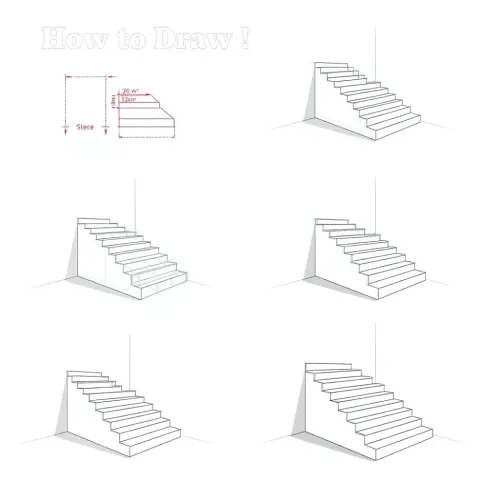

Aby zachować równe odstępy zastosuj poniższy sposób krok po kroku:

• Wyznacz pionową linię wysokości jednego stopnia.
• Na tej linii odczytaj kolejne wysokości riserów.
• Przez każdy punkt puszczaj linię do punktu zbiegu — to da krawędzie stopni w perspektywie.
• Przecinając linię poziomą z krawędzią widoku otrzymasz odpowiednie głębokości treads.

Dzięki temu każdy stopień będzie miał odpowiednią wysokość i optycznie równe odstępy — bez fałszywej „ściśniętej” głębi lub rozszerzania stopni.

Modelowanie przestrzeni i analiza miejsca

Zanim zaczniesz rysować, przeanalizuj miejsce: kierunek dojścia, otwory sufitowe i minimalną przestrzeń. Dla wygody w rysunku przyjmij minimalną wysokość przejścia ok. 200 cm. Szerokość schodów ustal na planie — 80–120 cm to praktyczny zakres.

Zobacz także: Jak narysować schody krok po kroku

Modelowanie rozpocznij od prostego pudełka — to Twoja bryła komunikacyjna. Wysokość pudełka to całkowita różnica poziomów, długość to liczba stopni × głębokość. Wyciągnij z tego siatkę stopni i przenieś ją do perspektywy.

Przykładowa lista kontrolna przed rysunkiem:

• Zmierz wysokość piętra (cm).
• Podziel na risery (16–19 cm) → uzyskaj liczbę stopni.
• Przyjmij tread i narysuj plan stopni.
• Przenieś plan do perspektywy używając punktu zbiegu.

Materiały i detale schodów 3D

Materiał determinuje sposób przedstawienia tekstury. Drewno rysujemy krótkimi, kierunkowymi kreskami; kamień punktujemy i łamiemy krawędzie. Orientacyjne koszty z tabeli: drewno 150–400 PLN/m², kamień 200–600 PLN/m² — to wskazówka, ile czasu poświęcić na detale w rysunku.

Praktyczne liczby: grubość stopni z drewna 30 mm, kamienne płyty 20–40 mm, narożnik (nosing) 2–4 cm. Jeśli chcesz zasugerować materiał, pokaż świecący pasek na krawędzi noska i delikatny cień pod spodem — to bardzo działa.

W rysunku technicznym zaznacz profile: promień wypukły noska ok. 10–15 mm. Tekstury upraszczaj warstwami: bazowy odcień, drugi plan z kreskowaniem, cienkie refleksy — tak zrobisz realistyczny, ale czytelny rysunek.

Balustrady i poręcze w rysunku schodów

Standardowa wysokość poręczy to 90–100 cm licząc od krawędzi stopnia. Rozstaw słupków (pionowych balustrów) często wynosi 10–12 cm dla bezpieczeństwa wizualnego i proporcji. Średnica poręczy 30–50 mm — to wystarczy, by wyglądała wiarygodnie.

Rysowanie balustrady zaczyna się od linii górnej poręczy prowadzącej w perspektywie do punktu zbiegu. Dziel słupki równomiernie na planie, potem projektuj je na płaszczyznę schodów. Zwróć uwagę na to, by słupki stały prosto w odniesieniu do lokalnej pionowej osi schodów.

Detale: nowe słupki na początku i końcu (newel) mają większą masę i cień. Jeśli chcesz zasugerować metal, użyj gładkiego, cienkiego konturu i kontrastowego refleksu; drewno podkreśl ciepłymi odcieniami i delikatnym usłojeniem.

Światłocień i cieniowanie schodów 3D

Światło ustala czytelność: wybierz kierunek (np. z góry z lewej) i trzymaj go konsekwentnie. Risery zwykle są ciemniejsze niż treads, a pod noskiem powstaje wyraźny, krótki cień. Przy świetle pod kątem 45° cień pod riserem będzie zbliżony do jego wysokości — prosty sposób na weryfikację proporcji.

Strefy kontaktu i zgięcia mają największe przyciemnienie — zastosuj mocniejszy cień przy styku stopnia z podstopnicą. Użyj miękkiego gradientu na treads i mocniejszych plam na podstopnicach, by wzmocnić głębię. Pamiętaj o ambient occlusion przy ścianach i narożnikach.

Technika: najpierw wartości, potem tekstura. W grafice cyfrowej pracuj warstwami: baza, warstwa cieni (multiply), warstwa detali. Ołówkiem zacznij od 2B do midtonów i przejdź do 4B dla głębokich akcentów.

Najczęstsze błędy i ćwiczenia perspektywiczne

Typowe błędy to brak zbieżności linii, nierówne odstępy stopni i ignorowanie noska. Gdy widzisz „falujące” stopnie, znaczy że projekt pomocniczy jest rozregulowany. Najpierw popraw konstrukcję, potem dopracowuj szczegóły.

Ćwiczenia, które szybko poprawiają warsztat: narysuj 10 stopni w jednej perspektywie (riser 17 cm, tread 28 cm) w 20 minut; narysuj schody załamane w dwóch punktach zbiegu w 30 minut; narysuj fragment poręczy z detalami w 15 minut. Regularność daje efekty.

Propozycja treningu: 5-minutowe rozgrzewki linii prostych, 20-minutowe ćwiczenie rzędów stopni z użyciem punktu zbiegu, 40–60 minut na teksturę i światłocień. Po kilkunastu sesjach perspektywa stanie się automatem, a Ty skupisz się na narracji rysunku.

Dział V – Jak narysować schody 3D: Pytania i odpowiedzi

• Jaką perspektywę zastosować przy rysowaniu schodów 3D, aby uzyskać iluzję głębi? Zastosuj perspektywę z punktem zbiegu na horyzoncie, używaj linii zbieżnych oraz proporcji między stopniami i ich wierzchołkami. Zaczynaj od dolnych stopni i stopniowo prowadź rysunek w głąb sceny, utrzymując stałe odstępy i kąty widzenia.

• Jak zaprojektować schody 3D w ograniczonej przestrzeni? Najpierw oceń dostępną przestrzeń, określ liczbę stopni oraz ich wysokość i głębokość. Wykorzystaj schemat prostokątny przekroju i zaplanuj miejsca na balustrady oraz poręcze, by uniknąć kolizji z otoczeniem.

• Jakie detale i tekstury dodać, aby schody wyglądały realistycznie? Zastosuj detale drewniane lub kamienne, narysuj tekstury na powierzchniach, dodaj poręcze i balustrady, uwzględniając ich kontury i światłocień. Pamiętaj o odpowiednim cieniowaniu i odzwierciedleniu materiału na różnych stopniach.

• Jak uniknąć najczęstszych błędów przy rysowaniu schodów 3D? Unikaj niewłaściwych proporcji, braku cieniowania, pomijania detali i tekstur. Utrzymuj równy odstęp między stopniami, stosuj linię zbieżną i kontroluj kąty, aby uniknąć sztucznego wyglądu.
