Jak narysować schody krok po kroku

Redakcja 2025-04-20 13:16 / Aktualizacja: 2025-09-25 09:15:57 | Udostępnij:

Każdy, kto zaczyna rysować schody, staje przed dylematem: jak pogodzić wygodę kroku z ograniczoną przestrzenią i dostępnym budżetem. Drugie pytanie dotyczy typu konstrukcji — czy wybrać schody dywanowe, żelbetowe czy konstrukcję na metalowym koszu, bo każda inaczej rysuje się na papierze. W tym tekście pokażę konkretne pomiary i decyzje, które trzeba podjąć, aby szkic był czytelny dla wykonawcy i projektanta.

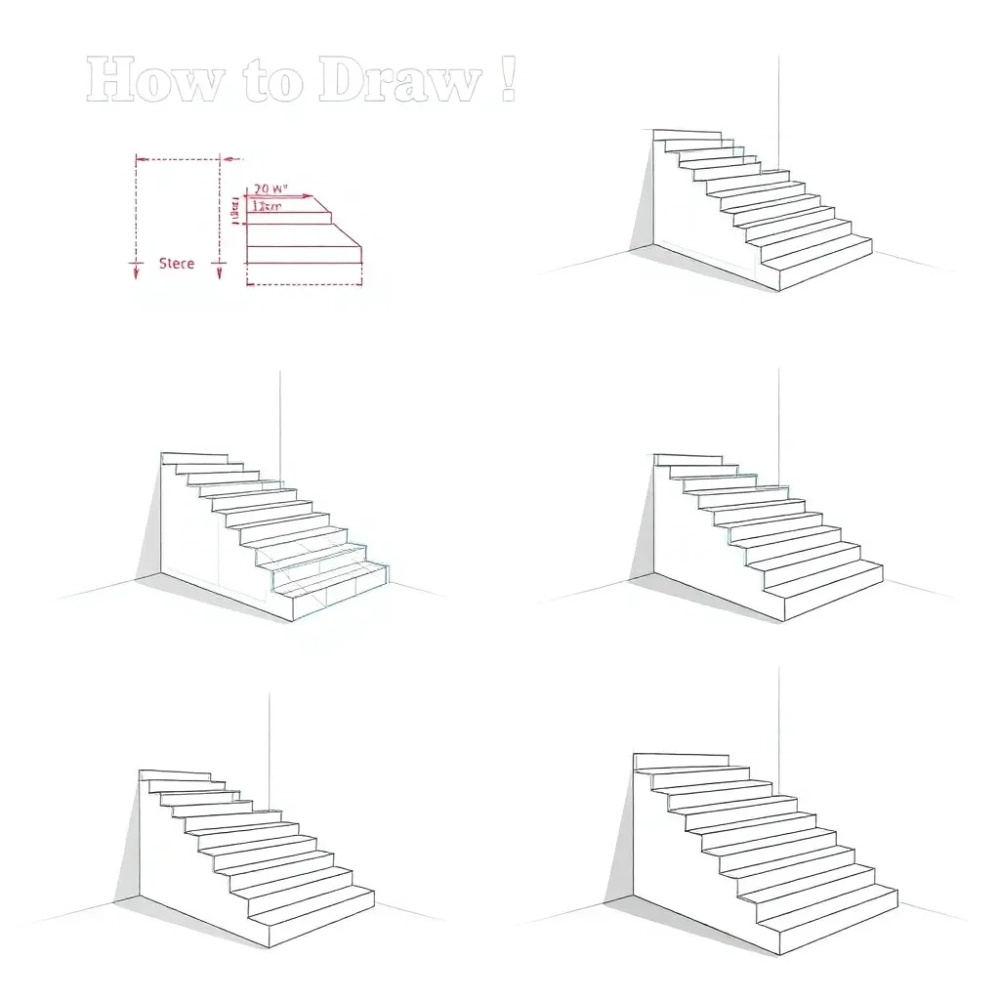

Jak narysować schody krok po kroku

Poniżej zebrane są typowe obliczenia dla wysokości kondygnacji: liczba podstopni, rzeczywista wysokość podstopnia, głębokość stopnia z zastosowaniem zasady 2R + P = 62 cm oraz orientacyjne koszty wykonania prostego biegu.

Wys. kond. (cm) Podstopni n Wys. podst. r (cm) Gł. stopnia P (cm) Stopni (treads) Szer. zalec. (cm) Szac. koszt (PLN)
260 16 16,25 29,50 15 min 80; zal. 90–120 5 000–11 000
270 16 16,88 28,25 15 min 80; zal. 90–120 5 500–12 000
280 17 16,47 29,06 16 min 80; zal. 90–120 6 000–13 000
300 18 16,67 28,67 17 min 80; zal. 90–120 7 000–15 000

Z tabeli wynika prosta obserwacja: zmiana liczby podstopni o jeden obniża lub podwyższa wysokość podstopnia o około 0,5–1,0 cm, a to natychmiast zmienia głębokość stopnia i długość biegu. Koszty rosną wraz z długością biegu oraz z wyborem materiałów — np. stopnie z dębu są droższe niż ze schowanego MDF-u. Warto zapisać te liczby na szkicu, żeby już na wstępie wiedzieć, które parametry można korygować, a które trzeba zaakceptować.

  • Zmierz wysokość od gotowej podłogi do podłogi wyższej (H) i szerokość otworu.
  • Wybierz docelową wysokość podstopnia r (zalecane 16–18 cm) i oblicz n = liczba podstopni.
  • Skoryguj r = H / n tak, aby pozostać w zakresie komfortu.
  • Oblicz głębokość stopnia P = 62 − 2·r (wartość docelowa 62 cm, dopuszczalnie ±1 cm).
  • Oblicz długość biegu = P × (n − 1) i sprawdź, czy zmieści się w planie pomieszczenia.
  • Zaznacz położenie słupków i balustrad oraz punkty kotwień w szkicu.
  • Sporządź przekrój (rzut pionowy) z wymiarami i prosty model 3D dla wizualizacji.

Typ konstrukcji schodów

Typ konstrukcji decyduje, co rysujemy. Schody proste są najłatwiejsze do narysowania i najtańsze w wykonaniu; schody zabiegowe lub łamane wymagają dokładniejszych przekrojów i wymiarowania zakrętów. Schody dywanowe (konsolowe) wyglądają lekko, ale ich rysunek musi zawierać sposób mocowania stopni do ściany.

Zobacz także: Jak narysować schody rysunek techniczny 2025? Praktyczny przewodnik

Przy rysunku trzeba wskazać, czy konstrukcja jest: na belkach stalowych (koszach), na dwóch policzkach drewnianych, czy monolityczna żelbetowa. Każda z tych opcji ma inną minimalną szerokość konstrukcyjną i wpływ na otwór w stropie. Projektując, warto od razu zanotować grubość elementów nośnych — ułatwia to późniejsze rozmowy z wykonawcą.

Estetyka i budżet idą w parze z techniką: schody otwarte i metalowe będą tańsze na krótkim biegu, natomiast żelbetowe są kosztowne w wykonaniu, ale trwałe. W szkicu oznacz miejsca łączeń, podpór i ewentualnych słupów nośnych — to reducuje nieporozumienia przy realizacji.

Kluczowe wymiary i liczba stopni

Punkt startowy to wysokość H między podłogami. Wybierz r tak, aby H / r dało liczbę całkowitą w przedziale, który mieszczą wartości 16–18 cm. Po obliczeniu r przelicz głębokość stopnia P z równania 2R + P = 62 cm — to ułatwia osiągnięcie komfortowego kroku.

Zobacz także: Jak narysować schody od przodu? Praktyczny poradnik krok po kroku

Przykład z tabeli: dla H = 280 cm przyjęto 17 podstopni, więc r ≈ 16,47 cm, a P ≈ 29,06 cm. To daje bieg około 29 cm × 16 = 464 cm. Takie proste liczby natychmiast pokazują, czy planowana pozycja schodów zmieści się w planie mieszkania.

Pamiętaj też o minimalnej szerokości użytkowej i o nosku stopnia (2–3 cm). Zadbaj o to, aby różnica wysokości między podstopniami w obrębie jednego biegu była jak najmniejsza — dla wygody i bezpieczeństwa różnica nie powinna przekraczać kilku milimetrów.

Pomiary otworu i grubości stropu

Dokładny pomiar otworu w stropie i grubości stropu to podstawa rysunku. Zmierz od gotowej warstwy podłogi do warstwy podłogi wyżej oraz szerokość i długość otworu. Użyj lasera, miarki stalowej i notuj wyniki w mm — precyzja redukuje błędy przy montażu.

Zobacz także: Jak narysować schody 3D: krok po kroku

Grubość stropu wpływa na to, czy stringer (policzek) będzie osadzony w betonie, czy przymocowany do krawędzi płyty. Jeśli grubość płyty wynosi np. 20–30 cm, trzeba przewidzieć kieszeń lub wspornik i narysować jego wymiary. Zaznacz na szkicu poziomy, w których będą kotwione elementy nośne.

Zwróć uwagę na wysokość nad stopniami — wolna przestrzeń (headroom) mierzona od krawędzi stopnia powinna wynosić minimum 200 cm, lepiej 210 cm. W szkicu zaznacz tę miarę, bo jej brak może uniemożliwić realizację projektu bez przeróbek stropu.

Lokalizacja balustrad i słupków

Balustrada to nie ozdoba, a element bezpieczeństwa — jej lokalizacja powinna być naniesiona już na pierwszym szkicu schodów. Zaznacz wysokość poręczy od krawędzi stopnia (typowo 90–100 cm) oraz miejsca kotwień słupków. W szkicu nie zapomnij o przekrojach detalu mocowania poręczy do stopnia.

Rozstaw słupków zwykle wynosi 90–120 cm, zależnie od konstrukcji i materiału. W praktycznym szkicu oznacz odległości między słupkami i parametry słupków (np. przekrój 40×40 mm dla drewna lub średnica 50 mm dla metalu). To ułatwia wycenę i wykonanie balustrady.

Na rzutach i przekrojach oznacz stronę montażu poręczy, kierunek schodzenia i ewentualne zakończenia poręczy w formie pochwycenia. Tak narysowany element jasno komunikuje wykonawcy, gdzie mają być otwory, wsporniki i wykończenie.

Bieg schodów a warunki pomieszczenia

Wybór biegu zależy od dostępnej przestrzeni i funkcji pomieszczenia. Schody proste potrzebują najwięcej długości; schody łamane lub zabiegowe oszczędzają długości kosztem większej komplikacji rysunkowej. Przy planowaniu sprawdź, czy drzwi lub okna nie kolidują z początkiem lub końcem biegu.

Oblicz długość biegu z tabeli: dla H = 280 cm bieg wyniesie około 464 cm przy zastosowanych parametrach. Jeśli w planie brakuje takiej przestrzeni, rozważ zamianę na bieg zabiegowy lub zmniejszenie głębokości stopnia w granicach normy. Pamiętaj, że każde skrócenie stopnia wpływa na komfort.

Oznacz na szkicu strefy manewrowe przy drzwiach i ewentualne podesty — minimalna głębokość podestu powinna pozwolić na bezkolizyjne otwarcie drzwi. Dzięki takim oznaczeniom wykonawca od razu zauważy kolizje i zaproponuje rozwiązania.

Szkic i narzędzia do rysunku

Najprostszy zestaw to: miarka laserowa, ołówek HB i H, linijka, kątomierz, papier milimetrowy i skala 1:50 na rzut i 1:20 na przekrój. Do szkicu 3D można użyć programów do modelowania — wystarczy prosty model, aby zwizualizować dł. biegu i relacje z innymi elementami. Zaczynaj od rzutu w planie, potem przekrój pionowy i w końcu przekrój detalu mocowania.

Rysując na papierze, stosuj linię grubą dla konturów, linię cienką dla wymiarów i kreskowanie dla materiałów. Pisz wymiary w mm i zawsze dodawaj orientację kierunku wchodzenia i schodzenia. Czytelność szkicu znacząco skraca czas wyliczeń i ogranicza zmiany na budowie.

Przed wysłaniem szkicu do projektanta zrób zdjęcia miejsca i dołącz tabelę z pomiarami (H, szerokość otworu, grubość stropu). Te dokumenty przyspieszają konsultacje i zmniejszają ryzyko kosztownych poprawek.

Współpraca z projektantem i normy

Projektant sprawdzi konstrukcję, nośność i zgodność z normami. Na etapie rozmów warto mieć gotowy szkic z wymiarami i alternatywne warianty (np. inny układ biegu). Dzięki temu konsultacja jest szybka i konkretna.

Do projektanta zabierz: szkic pomiarowy, zdjęcia otoczenia, zakres prac i orientacyjny budżet. Przydatne są też informacje o preferowanych materiałach i o tym, które elementy można zmienić, a które są stałe. Taka lista ułatwia przygotowanie kosztorysu i rysunków wykonawczych.

Koszt projektu adaptacyjnego może się zaczynać od kilkuset złotych za krótką konsultację i dochodzić do kilku tysięcy za kompletną dokumentację wykonawczą. Warto to uwzględnić w budżecie, bo dobrze opracowany projekt oszczędza czas i zmniejsza ryzyko dodatkowych kosztów przy realizacji.

Jak narysować schody krok po kroku - Pytania i odpowiedzi

  • Jakie są pierwsze kroki w rysowaniu szkicu schodów?

    Odpowiedź: Zdefiniuj typ konstrukcji, zmierz otwór i grubość stropu, a następnie określ kluczowe wymiary (wysokość, długość i szerokość schodów). Zapisz lokalizację balustrad i ewentualnych zabezpieczeń oraz przygotuj warunki pomieszczenia (drzwi, okna).

  • Jak dokładnie zmierzyć otwór i grubość stropu?

    Odpowiedź: Użyj lasera lub taśmy pomiarowej, zmierz w kilku miejscach, zanotuj najmniejszy wymiar otworu i grubość stropu, uwzględniając tolerancje. Zapisz wyniki w notatniku projektowym.

  • Jak uwzględnić typ konstrukcji i kluczowe wymiary w szkicu?

    Odpowiedź: Zdefiniuj typ: dywanowe, w ścianie itp., a następnie określ wysokość (H), długość (L) i szerokość (S) schodów, rozmiar otworu oraz liczbę i głębokość stopni. Zaznacz miejsce słupków i balustrad.

  • Jak skonsultować szkic z projektantem i na co zwrócić uwagę?

    Odpowiedź: Przedstaw szkic projektantowi, omów normy bezpieczeństwa i praktyczne wskazówki. Sprawdź zgodność z lokalnymi przepisami i uwzględnij uwagi dotyczące montażu oraz materiałów.
