Narysuj schody od przodu w 2026: szybki poradnik krok po kroku

Przygotowanie szkicu schodów wymiary i skala 1:1

Rysunek schodów od przodu potrafi zaskoczyć nawet doświadczonych projektantów, gdy nagle okazuje się, że brak jednego wymiaru zmienia całą geometrię konstrukcji. Zanim chwycisz za ołówek, ustal podstawowe parametry: wysokość pojedynczego stopnia oscyluje między 16 a 20 centymetrów, a szerokość membrany bieżnika determinuje kąt nachylenia całej klatki. Te wartości nie są arbitralne wynikają z ergonomii chodu i są wpisane w normy budowlane, więc od nich zaczyna się każdy szkic techniczny.

• Przygotowanie szkicu schodów wymiary i skala 1:1
• Perspektywa i proporcje przy rysowaniu schodów od przodu
• Oznaczenia i opisy elementów schodów na rysunku technicznym

Skala rysunku to Twoje najważniejsze narzędzie komunikacji z wykonawcą. Zalecana proporcja 1:1 oznacza, że każdy centymetr na papierze odpowiada dokładnie jednemu centymetrowi w rzeczywistości. Taka precyzja eliminuje błędy interpretacyjne na budowie, gdzie ekipa nie ma czasu na domyślanie się, czy pół centymetra to literówka, czy celowy zapis. Jeśli format arkusza nie pozwala na taką szczegółowość, zawsze podawaj proporcję obok tytułu rysunku, a wszystkie wymiary opatrz notą o zmniejszeniu.

Grubość policzków stanowi fundament konstrukcji i wynosi standardowo 43 milimetry. Ten parametr ma znaczenie nie tylko dla wytrzymałości schodów, ale również dla estetyki zbyt cienkie policzki wyglądają nieproporcjonalnie przy masywnych stopniach, a zbyt grube zabierają przestrzeń w wąskich klatkach schodowych. W projekcie zawsze podawaj grubość w milimetrach, a nie w centymetrach, ponieważ różni producenci stosują różne przeliczniki, co prowadzi do pomyłek na etapie zamówienia materiału.

Ostatni stopień wymaga szczególnej uwagi: czy ma być wykonany licujący ze stropem, czy klient zażyczył sobie jego pominięcie? Standardowy półstopień mierzy 6 centymetrów szerokości, lecz przy nakładanych stopniach wartość ta wzrasta do 14 centymetrów. Niejasność w tym punkcie generuje najczęstsze reklamacje wykonawca instaluje półstopień, a inwestor twierdzi, że zamawiał schody bez niego. Zaznacz tę informację tuż przy pierwszym rzucie oka na rysunku, najlepiej przy strzałce wskazującej kierunek wznoszenia się klatki.

Źródłowy szkic może pochodzić ze zdjęcia lub skanu podpisanego rysunku architektonicznego, lecz najlepszą praktyką pozostaje przygotowanie własnego opracowania na podstawie pomiarów w terenie. Dołącz wymiary pionowe i poziome z dokładnością do milimetra, opisz materiał konstrukcji i wykończenia powierzchni. Plik techniczny wysyłaj w formacie PDF lub wektorze edytowalnym raster w rozdzielczości minimum 300 dpi sprawdza się wyłącznie przy wersjach papierowych.

Perspektywa i proporcje przy rysowaniu schodów od przodu

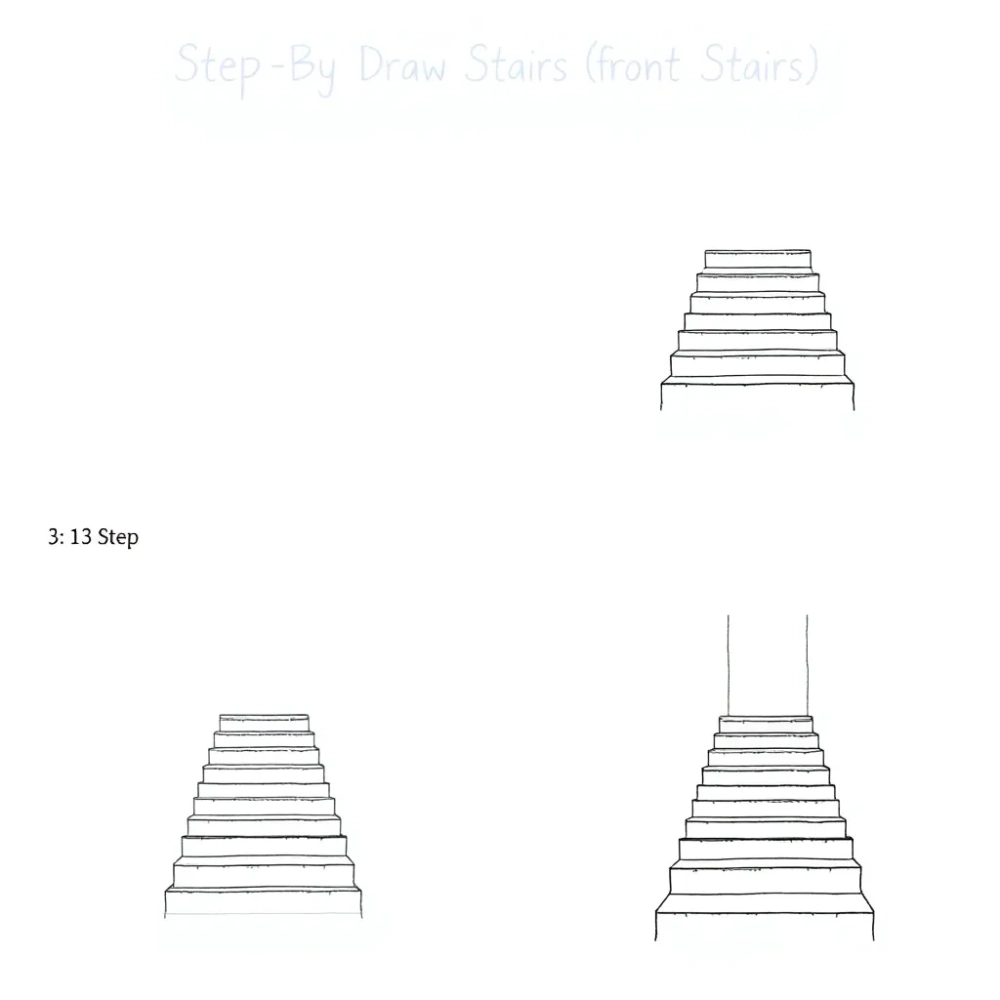

Patrząc na schody idealnie od przodu, widzisz wyłącznie wysokość podstopni i szerokość stopni głębokość zostaje całkowicie pominięta przez kąt obserwacji. To uproszczenie jest jednocześnie zaletą i pułapką: zyskujesz czytelność rysunku, ale tracisz trójwymiarową informację o kącie nachylenia. Dlatego pierwszym krokiem jest ustalenie, czy rysunek ma pełnić funkcję wyłącznie informacyjną, czy również konstrukcyjną, co determinuje dobór metody rzutu.

W rzucie aksonometrycznym schody od przodu pokazują się zupełnie inaczej widoczna staje się głębia każdego stopnia, linia noska rysuje się wyraźnie, a podstopnie układają się w kaskadowy wzór. Ta perspektywa wymaga jednak precyzyjnego zachowania proporcji między wysokością a głębokością stopnia, ponieważ nawet niewielkie odchylenie zmienia kąt nachylenia całej klatki. Stosuj zasadę proporcji 2:1 dla schodów o standardowym nachyleniu na każde dwa centymetry wysokości przypada jeden centymetr głębokości stopnia.

Rysowanie schodów od przodu w widoku czysto frontowym wymaga innego podejścia niż perspektywa aksonometryczna. Tutaj musisz zdecydować, czy pokazać schody jako zamkniętą bryłę, czy jako przekrój z widocznymielementami konstrukcyjnymi. Schody zamknięte w bryłę stosuje się najczęściej przy wizualizacjach architektonicznych, natomiast przekrój konstrukcyjny pozwala wykonawcy zrozumieć, jak elementy łączą się ze sobą gdzie znajdują się belki nośne, jak wykończone są policzki, gdzie lokalizują się słupki podporowe.

Linia horyzontu przy rysowaniu schodów od przodu determinuje, które elementy pozostają widoczne, a które znikają za noskiem stopnia. Dla schodów prostych linia horyzontu nie ma znaczenia, ponieważ wszystkie stopnie są identycznie zorientowane. Problem pojawia się przy schodach z intermedią lub przy zakrętach wtedy perspektywa wymusza decyzję, czy pokazać schody w rzucie poziomym, czy opracować osobne widoki dla każdego segmentu. W przypadku schodów dwubiegowych z podestem rysuj każdy bieg oddzielnie, zachowując jednak spójność wymiarów wysokości stopnia między segmentami.

Proporcje schodów muszą spełniać normy budowlane, lecz równocześnie odpowiadać ergonomice użytkowania. Krok ludzki ma długość około 63 centymetrów, więc suma dwóch wysokości stopnia i jednej szerokości powinna oscylować w przedziale 60-65 centymetrów. Ta zależność, nazywana wzorem Blondela, pozwala projektować schody, po których chodzi się wygodnie. Weryfikuj każdy wymiar pod kątem tej zasady jeśli obliczona wartość odbiega od normy, schody będą albo zbyt strome, albo niewygodne do pokonywania.

Oznaczenia i opisy elementów schodów na rysunku technicznym

Każdy element schodów wymaga jednoznacznego opisania na rysunku, ponieważ wykonawca nie ma dostępu do Twojego myślenia przestrzennego. Policzki to boczne belki nośne, na których osadzone są stopnie podawaj ich grubość, wysokość i materiał wykonania. Stopnie to poziome płaszczyzny, na których stoi stopa; rozróżniaj stopnie wbiegające, spoczynkowe i początkowe, ponieważ każdy z nich może mieć inną geometrię w zależności od konstrukcji klatki.

Podstopnie stanowią pionowe wypełnienia między stopniami i mają kluczowe znaczenie dla bezpieczeństwa oraz estetyki schodów. Konstrukcja podstopnia typu „dłutowane w policzki i słupki" oznacza, że element jest frezowany bezpośrednio w materiale nośnym, a główki docięte są na szablonie w skali 1:1. Ten szczegół techniczny ma znaczenie prawne wykonawca musi wiedzieć, że nie dostanie osobnego elementu do zamontowania, lecz gotowy wykrój do osadzenia w uprzednio przygotowanych wpustach.

Mocowanie stopni prostych metodą „dobicane z tyłu" to rozwiązanie ułatwiające montaż, lecz wymagające dokładnego opisania na rysunku technicznym. W praktyce oznacza to, że stopień wkładany jest od przodu w szczelinę między policzkami, a następnie dobijany od tyłu, aż do osiągnięcia pełnego przylegania. Ta technika eliminuje widoczne łączenia i wpływa na estetykę schodów, lecz wymaga precyzyjnego przygotowania szczelin. Jeśli wykonawca stosuje inną metodę mocowania, zawsze opisz ją słownie obok rzutu lub w osobnej notce technicznej.

Alternatywne warianty konstrukcyjne schodów obejmują różne kształty podstopni, materiały wykończeniowe i systemy mocowania. Wyróżniamy podstopnie pełne, ażurowe, przeszklone lub z wypełnieniem dekoracyjnym każdy z tych typów wymaga innego podejścia do rysunku technicznego. Preferowany wariant zaznaczaj strzałką lub kolorem, a pozostałe opcje oznaczaj alternatywnymi liniami przerywanymi z opisem w legendzie. Bez tej informacji wykonawca może wybrać rozwiązanie najprostsze, a nie najbardziej odpowiadające Twojej wizji projektu.

Dodatkowe wykończenia, takie jak okładziny antypoślizgowe, listwy ochronne czy wykładziny dekoracyjne, nanosić na rysunku z odpowiednimi symbolami graficznymi. Stosuj normowane oznaczenia zPN-EN, aby uniknąć niejednoznaczności symbole te są rozpoznawalne w całej branży budowlanej i eliminują konieczność dodatkowych wyjaśnień. Obróbki antypoślizgowe oznaczaj linią falistą przy nosku każdego stopnia, natomiast wykładziny drewniane kreskowaniem ukośnym w kolorze brązowym.

Belki nośne, słupki i podpory wymagają osobnego opisu w sekcji konstrukcyjnej rysunku, szczególnie gdy schody nie przylegają bezpośrednio do ściany. Podawaj przekroje belek, materiał, z którego zostaną wykonane, oraz sposób połączenia z elementami konstrukcji budynku. Brak tej informacji skutkuje sytuacją, w której wykonawca musi samodzielnie projektować połączenia a to otwiera pole do błędów i nieporozumień.
