Jak podłączyć ogrzewanie podłogowe do istniejącej instalacji – poradnik stalowy krok po kroku

Podłączenie ogrzewania podłogowego do istniejącej instalacji w domu, który już stoi od lat, brzmi jak poważny remont, ale tak naprawdę da się to zrobić sensownie. Wymaga jednak przemyślanego planu, bo każdy budynek ma inną wysokość stropu, inną izolację termiczną i inny rozdzielacz. Najważniejsze to wiedzieć, czego nie wolno pominąć, kiedy sucha płyta ma przewagę nad wylewką i jak pogodzić niską temperaturę zasilania podłogówki z grzejnikami, które kochają 60°C. Tego właśnie dotyczy reszta tego tekstu.

• Mokra czy sucha zabudowa, wybór systemu do remontu
• Układ mieszany: grzejniki stalowe i podłogówka na jednej instalacji
• Krok po kroku, schemat realizacji podłogówki w starym domu
• Najczęstsze błędy przy podłączaniu podłogówki do starej instalacji
• Przykładowe wyliczenie dla domu 120 m²
• Kiedy podłogówka w starym domu nie ma sensu
• Najczęstsze pytania inwestorów
• Sterowanie automatyką, serce komfortu
• Akceptacja techniczna i odbiór
• Proces podejmowania decyzji w skrócie

Mokra czy sucha zabudowa, wybór systemu do remontu

Wybór technologii dyktuje nie gust, lecz fizyka budynku. Mokra zabudowa oznacza wylewkę cementową lub anhydrytową o grubości od 35 mm nad rurką do nawet 70 mm razem z izolacją. Na stropie betonowym to jeszcze akceptowalne, ale na drewnianym stropie albo w mieszkaniu z niskim sufitem robi się problem. Sucha zabudowa, na przykład system niskoprofilowy z gotowymi płytami gładkimi, ma zaledwie 43-50 mm i obciąża strop zaledwie 35-50 kg na metr kwadratowy zamiast 80-130 kg w wersji mokrej. To różnica między spaniem spokojnym a nerwowym telefonem do konstruktora.

Sucha zabudowa sprawdza się wszędzie tam, gdzie skuwanie posadzki nie wchodzi w grę. Strop drewniany w starej kamienicy, strop na legarach nad nieogrzewanym poddaszem albo podłoga na gruncie z niskim progiem drzwiowym to typowe sytuacje. Płyty systemowe mają już nacięte rowki pod rurkę PEX lub wielowarstwową, więc montaż sprowadza się do rozłożenia płyt, wciśnięcia rurki i przykrycia suchą wylewką lub płytą gipsowo-włóknową. Całość można oddać pod posadzkę po 24 godzinach, bez tygodnia oczekiwania na schnięcie wylewki.

Mokra zabudowa wygrywa tam, gdzie i tak trzeba wymienić posadzkę. Remont generalny z usunięciem starych płytek czy parkietu to idealny moment. Wylewka cementowa (minimum klasa C20) lub anhydrytowa (CAE20) ma wyższą akumulacyjność ciepła niż suche płyty, więc przy tych samych ustawieniach termostatu dłużej oddaje ciepło po wyłączeniu zasilania. To komfort, który przy nowoczesnych, dobrze izolowanych domach robi różnicę zauważalną gołym stopą przy wstawaniu rano.

Norma PN-EN 1264 dzieli instalacje na cztery typy w zależności od konstrukcji podłogi i dla każdego podaje dopuszczalne rozstawy rur. W praktyce remontowej najczęściej spotykany jest typ B, rurka zatopiona w warstwie wylewki nad izolacją akustyczną. Wymagana grubość wylewki nad rurką to minimum 30 mm dla anhydrytu i 35 mm dla cementu. Mniejsza warstwa pęka przy rozruchu termicznym, gdy temperatura zasilania skoczy do 35°C po okresie zimnym.

Sprawdzić trzeba trzy liczby. Pierwsza to dopuszczalne obciążenie stropu podane w projekcie budynku albo w ekspertyzie konstruktora, zwykle 150-200 kg/m² dla stropów Kleina w blokach z lat 70. Druga to łączna wysokość warstw od gołego stropu po gotową posadzkę, która musi się zamknąć w progu drzwiowym. Trzecia to wysokość cokołu, w którym zmieści się rozdzielacz, te szafki potrafią mieć 12 cm głębokości i 80 cm szerokości dla 8-10 obwodów.

Kiedy sucha zabudowa nie wystarczy? Przy bardzo dużych powierzchniach powyżej 80-100 m² na jednym rozdzielaczu, gdzie wylewka magazynuje ciepło i wyrównuje temperaturę między strefami. Również w strefach mokrych łazienek z odpływem liniowym, gdzie suchy jastrych może z czasem pracować przy drobnych nierównościach i spowodować pęknięcie okładziny. Tam lepsza pozostaje klasyczna wylewka z zachowaniem dylatacji przy odpływie.

Układ mieszany: grzejniki stalowe i podłogówka na jednej instalacji

Większość realizacji w remontowanych domach to układ mieszany, bo nową podłogówkę dostają najczęściej łazienka, kuchnia i korytarz, a reszta zostaje przy grzejnikach. To jednocześnie najtrudniejszy wariant technicznie, bo grzejniki potrzebują zasilania 55-70°C, natomiast podłogówka działa komfortowo przy 30-38°C. Pomieszanie tych temperatur daje albo zimne grzejniki, albo przegrzaną podłogę albo jedno i drugie naraz.

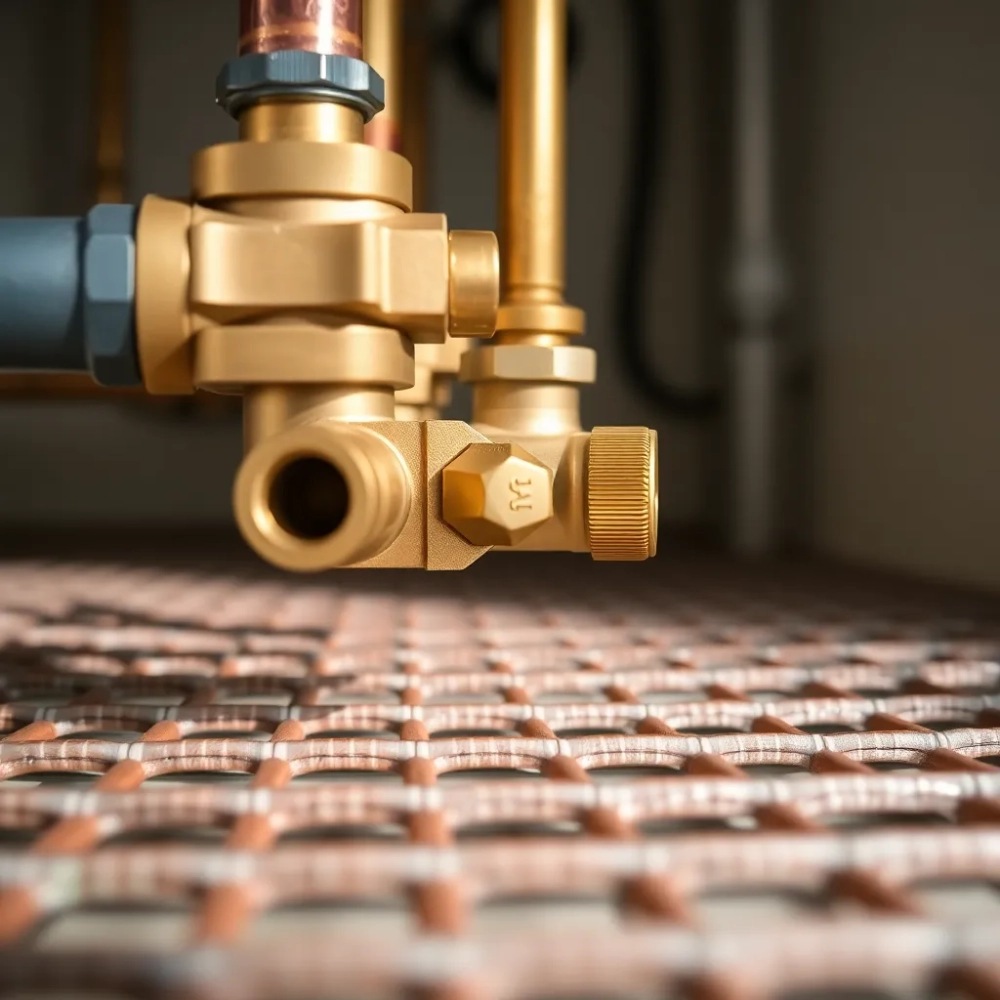

Rozwiązaniem jest niezależny obieg podłogówki zasilany przez zawór mieszający z pompą. Cały układ wygląda tak: z kotła lub pompy ciepła wychodzi gorąca woda w wysokiej temperaturze, na zasilaniu rozdzielacza podłogowego staje zawór trójdrogowy lub czterodrogowy, który domiesza wodę z powrotu do momentu uzyskania wymaganej temperatury zasilania 35-40°C. To serce całego układu i warto tu nie oszczędzać na zaworze z siłownikiem sterowanym przez automatykę pogodową.

Drugim elementem są regulatory przepływu na poszczególnych obwodach podłogówki. Działanie jest proste: każda pętla ma inną długość i inną rezystancję hydrauliczną, więc bez regulacji krótka pętla w łazience przepuści całą wodę, a długa pętla salonu zostanie praktycznie na sucho. Regulatory przepływu na rozdzielaczu ustawia się w litrach na minutę, najczęściej w zakresie 0,5-4 l/min na obwód. Bez tego wyrównania żadna próba regulacji krzywej grzewczej nie pomoże.

Jeżeli pompa ciepła albo kocioł niskotemperaturowy daje na wyjściu 35-45°C, można zrezygnować z zaworu mieszającego w obiegu podłogówki. Grzejniki zasilane bezpośrednio z tego obiegu będą musiały być większe niż przy klasycznym 70°C, ale za to instalacja staje się prostsza i tańsza. To podejście opisuje obecnie standard w nowych domach pasywnych, gdzie grzejniki ścienne projektuje się na 45°C już na etapie koncepcji.

W przypadku starego kotla gazowego powyżej 55°C na zasilaniu trzeba koniecznie użyć zaworu mieszającego albo pompy ciepła jako źródła. Niezamieszanie grozi trwałym uszkodzeniem podłogówki i parchem podłogi drewnianej. Brak dylatacji przy ścianach i w progach długich powierzchni powyżej 40 m² dodatkowo zwiększa ryzyko spękań wylewki przy rozruchu. Normatywnie wylewka nad rurką powinna mieścić się w granicach 30-45 mm grubości, a jej dylatacja obwodowa powinna wynosić minimum 8 mm.

Sterowanie podłogówką najlepiej rozwiązać termostatem pogodowym z krzywą grzewczą i czujnikiem temperatury zewnętrznej. Krzywa określa, jaka temperatura zasilania odpowiada jakiej temperaturze na zewnątrz, więc w słoneczny zimowy dzień przy -5°C podłogówka dostanie 32°C, a w mroźną noc przy -15°C wzrośnie do 38°C. Bez tego sterowania albo grzeje za mało, albo za dużo, a rachunek za gaz rośnie mimo dobrej izolacji domu.

Krok po kroku, schemat realizacji podłogówki w starym domu

Remont zaczyna się od audytu, nie od młotka. Pierwszą decyzją jest projekt przygotowany przez projektanta z uprawnieniami, który wyliczy obciążenie cieplne każdego pomieszczenia, dobierze średnicę i rozstaw rur, wskaże miejsce rozdzielacza i narysuje schemat hydrauliczny. Projekty za 2-4 tysiące złotych pozornie wyglądają na koszt, lecz bez nich instalatorzy-amatorzy zwykle robią za dużo rury w łazience i za mało w salonie, a potem korygują to regulatorami, czyli de facto przyznają, że nie policzyli.

Sprawdzenie stropu to krok, którego wielu pomija. Trzeba znać jego typ i dopuszczalne obciążenie. W blokach z wielkiej płyty to zwykle 150 kg/m² dla stropów typu TT lub 200 kg/m² dla odmiany Kleina. W domach z lat 90. warto poprosić o ekspertyzę konstruktora, jeżeli planowana jest wylewka mokra i brak dokumentacji. Suchy system niskoprofilowy od 35 kg/m² zwykle mieści się w każdym limicie, więc w takiej sytuacji bywa rozsądniejszy finansowo.

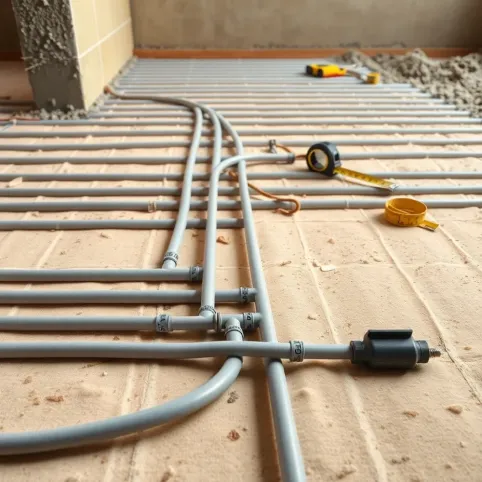

Składanie warstw wygląda tak. Na czystym stropie kładzie się folię PE jako paroizolację, na nią warstwę izolacji termicznej, najczęściej EPS 100 o grubości 30-50 mm nad ogrzewanym pomieszczeniem i 50-80 mm nad nieogrzewanym piwnicą lub garażem. Na izolacji rozkłada się folię metalizowaną odbijającą ciepło w górę, a na niej rurki PEX-Al-PE lub wielowarstwowe 16 × 2 mm w rozstawie 15-20 cm w strefie brzegowej i 20-25 cm w środku pomieszczenia. Rurka wchodzi w strop przez przepust, pętla wraca do rozdzielacza, wszystko mocuje się klipsami lub szynami systemowymi.

Próba ciśnieniowa i rozruch

Przed wylewką instalację poddaje się próbie ciśnieniowej. Pompa ręczna tłoczy wodę pod ciśnieniem 6 bar przez 30 minut, po czym obserwuje się spadki na manometrze. Norma dopuszcza spadek do 0,2 bar w ciągu dwóch godzin. W praktyce żaden spadek przy poprawnym montażu nie występuje. Próba wodna przy okazji ujawnia nieszczelności złączek, które pod wylewką byłyby katastrofą.

Regulacja hydrauliczna

Po 14-28 dniach schnięcia wylewki i pierwszym uruchomieniu przychodzi czas na regulację. Na rozdzielaczu ustawia się przepływomierze na każdym obwodzie, tak by każda pętla otrzymywała projektowaną ilość wody. Pomaga w tym kompasowy przepływomierz z pływakiem na rozdzielaczu, pływak musi zatrzymać się na wysokości oznaczonej w projekcie. Bez tego etapu podłogówka grzeje nierówno i nie da się ustalić, czy winny jest projekt, czy wykonanie.

Najczęstsze błędy przy podłączaniu podłogówki do starej instalacji

Pięć grzechów głównych powtarza się w 80% udokumentowanych awarii. Pierwszy to brak projektu i przekonanie, że wystarczy rurka ułożona w miarę równo. Drugi to rezygnacja z próby ciśnieniowej przed wylewką. Trzeci to brak dylatacji obwodowej i pośredniej przy dużych polach. Czwarty to zasilanie podłogówki bezpośrednio z kotła wysokotemperaturowego bez zaworu mieszającego. Piąty to brak regulacji przepływu na rozdzielaczu.

Uwaga: Sklecenie układu bez zaworu mieszającego z kotłem 65/55°C w kilka tygodni zniszczy parkiet lub wywoła efekt ciepłej podłogi przy zimnych kaloryferach. Objawem są wyraźne pęknięcia kleju do parkietu, wypaczone deski oraz pęcherze na wykładzinie PCV. Koszt naprawy zawsze przekracza 3-krotność ceny zaworu, który temu zapobiegł.

Kolejna grupa błędów dotyczy izolacji. Brak izolacji termicznej pod rurą oznacza, że część ciepła ucieka w strop zamiast w posadzkę. W domach z podłogą na gruncie to strata 15-25% mocy grzewczej. Zbyt gruba izolacja w strefie niskiej zabudowy to z kolei problem z sufitem, bo zabiera się kilka cennych centymetrów wysokości. Rozsądne minimum to EPS 80 o grubości 30 mm nad pomieszczeniem ogrzewanym i 50 mm nad pomieszczeniem nieogrzewanym.

Opór hydrauliczny obwodów bywa przekraczany w starych instalacjach z długimi pionami. Pompa obiegowa w kotle może nie wystarczyć do przepchnięcia wody przez wszystkie obiegi podłogowe. Rozwiązanie to albo dodatkowa pompa wtórna przy rozdzielaczu podłogowym, albo zastosowanie rury o większej średnicy 20 × 2 mm zamiast standardowej 16 × 2 mm. To droższe, ale zmniejsza opory i pozwala na równe grzanie wszystkich pętli.

Checklista: 15 punktów przed rozpoczęciem prac

• Projekt wykonawczy od uprawnionego projektanta
• Ekspertyza nośności stropu przy wylewce mokrej
• Sprawdzenie wysokości progu drzwiowego i cokołu
• Miejsce na szafkę rozdzielacza (głębokość minimum 12 cm)
• Dostęp do zasilania i powrotu z kotła lub pompy ciepła
• Dobór zaworu mieszającego 3-drogowego z siłownikiem
• Materiał izolacji termicznej EPS 80/100 o właściwej grubości
• Rura PEX-Al-PE 16 × 2 mm certyfikowana do ogrzewania podłogowego
• Folia metalizowana odbijająca ciepło
• Klipsy i szyny montażowe zgodne z systemem
• Pompa ręczna do próby ciśnieniowej
• Wylewka cementowa C20 lub anhydrytowa CAE20 z dylatacjami
• Rozdzielacz z przepływomierzami i zaworami termostatycznymi
• Termostat pogodowy z czujnikiem temperatury zewnętrznej
• Harmonogram suszenia wylewki przed ułożeniem posadzki

Przykładowe wyliczenie dla domu 120 m²

Typowy dom parterowy z lat 2005 z kotłem gazowym i stropem gęstożebrowym. Powierzchnia do podłogówki to 60 m² w salonie, kuchni, korytarzu i łazience. Pozostałe 60 m² zostaje przy grzejnikach. Kosztorys uśredniony dla środkowej Polski wygląda następująco. Projekt od 2,5 tys. zł, materiał podłogówki z rurą, rozdzielaczem i zaworem mieszającym około 18-25 tys. zł, robocizna instalatorska 12-18 tys. zł, wylewka 7-10 tys. zł. Łącznie 40-55 tys. zł.

Czas realizacji od pierwszego kucia do uruchomienia to zwykle 5-8 tygodni. Najdłużej trwa schnięcie wylewki, które dla cementu wynosi 28 dni, a dla anhydrytu 7-14 dni. Przy suchej zabudowie harmonogram skraca się do 10-14 dni kosztem wzrostu budżetu o 15-20%. Decyzja technologiczna powinna więc wynikać z realnego limitu czasowego, nie z mody.

Kiedy podłogówka w starym domu nie ma sensu

Są sytuacje, w których rozsądek nakazuje odpuścić. Gdy wysokość pomieszczeń po obu stronach ściany różni się o więcej niż 8 cm i nie da się wyrównać poziomu w jednym pomieszczeniu bez szpecących progów. Gdy strop jest drewniany, niski i nie pozwala nawet na suchą zabudowę, a jednocześnie nie ma zgody na podniesienie poziomu. Gdy dom stoi na płycie fundamentowej i każdy centymetr izolacji termicznej oznaczałby zwiększenie wejścia do budynku.

Drugim sygnałem ostrzegawczym jest niska temperatura zasilania źródła ciepła przy dużej mocy grzejników. Jeżeli kocioł kondensacyjny ma wydajność maksymalną przy 45°C, a w projekcie przewidziano grzejniki zasilane 60°C, ich moc spada o 30-40% po przejściu na tryb niskotemperaturowy. Wtedy konieczna byłaby wymiana grzejników albo zwiększenie ich powierzchni, co zwykle przerasta pierwotny budżet remontu.

Wskazówka: Jeżeli mimo wszystko podłogówka się nie udaje, zostaje kompromis: ogrzewanie ścienne. Rurka zatopiona w tynku ściennym działa na podobnej zasadzie niskotemperaturowej co podłogówka, a wysokość pomieszczenia pozostaje niezmieniona. Koszt materiałów jest porównywalny, lecz zakres robót mniejszy, więc bywa atrakcyjne rozwiązanie w zabytkowych kamienicach.

Najczęstsze pytania inwestorów

Czy do starego kotła gazowego da się podłączyć podłogówkę? Tak, ale wyłącznie przez zawór mieszający 3-drogowy z siłownikiem, który obniża temperaturę zasilania do wymaganego zakresu 30-40°C. Bezpośrednie podłączenie uszkodzi wylewkę i posadzkę w ciągu kilku tygodni.

Jak długo trwa montaż w domu 100 m²? Od pierwszego dnia robót do uruchomienia zwykle 3-4 tygodnie przy suchej zabudowie oraz 5-7 tygodni przy wylewce mokrej z uwzględnieniem czasu schnięcia.

Czy podłogówka może współpracować z grzejnikami aluminiowymi? Może, ale trzeba wtedy zadbać o to, by ciśnienie i przepływ w obu obiegach były odpowiednio zrównoważone, a zawory termostatyczne na grzejnikach nie dławiły przepływu przez cały układ.

Czy rurkę 16 mm da się położyć samodzielnie? Technicznie tak, prawnie tylko w przypadku domu jednorodzinnego na własne potrzeby. Każdy nowy obieg wymaga jednak próby ciśnieniowej i odbioru przez osobę z uprawnieniami, więc realnie trzeba liczyć się z udziałem instalatora.

Ile metrów kwadratowych podłogówki przypada na jeden obwód? Maksymalnie 15-20 m² w jednej pętli przy średnicy 16 mm. Dłuższa pętla daje zbyt duży spadek ciśnienia, a regulacja hydrauliczna staje się niemożliwa.

Sterowanie automatyką, serce komfortu

Sterowanie w podłogówce jest co najmniej tak ważne jak same rurki. Termostat pokojowy z czujnikiem temperatury powietrza i ogranicznikiem temperatury podłogi to absolutne minimum w łazienkach, gdzie zbyt ciepła podłoga potrafi poparzyć stopę dziecka. W pozostałych pomieszczeniach wystarczy sam czujnik powietrza. Sterownik pogodowy z krzywą grzewczą dostosowuje temperaturę zasilania do warunków zewnętrznych, eliminując konieczność ręcznego przestawiania wraz ze zmianą pogody.

Siłowniki termoelektryczne na rozdzielaczu sterują zaworami poszczególnych obwodów według sygnału z termostatów. Czas otwarcia zaworu to zwykle 120-180 sekund, więc bezwładność jest niska. W praktyce pomieszczenia nagrzewają się od 22°C do 23°C w ciągu 30-45 minut. Zbyt szybka reakcja zaworu prowadzi do oscylacji temperatury, dlatego regulatory mają wbudowaną histerezę rzędu 0,3-0,5°C.

Integracja z inteligentnym domem pozwala na harmonogramy tygodniowe, sterowanie przez aplikację i scenariusze typu wyłącz ogrzewanie po otwarciu okna. To wygoda, ale za cenę kompatybilności protokołów. Najlepiej wybrać sterownik z otwartym standardem KNX lub Modbus, który da się w przyszłości rozbudować bez wymiany całego systemu.

Akceptacja techniczna i odbiór

Zgodnie z prawem budowlanym remont instalacji grzewczej w budynku mieszkalnym wymaga zgłoszenia lub pozwolenia na budowę, w zależności od zakresu. Podłogówka powiększająca dotychczasowy system grzewczy nie jest remontem w trybie uproszczonym, trzeba sprawdzić w lokalnym wydziale architektury, jakie wymagania obowiązują. W praktyce w domach jednorodzinnych z wystarczającą dokumentacją projektową wystarczy zgłoszenie z dołączonym projektem i oświadczeniem kierownika budowy.

Odbiór powinien obejmować próbę ciśnieniową, ustawienie przepływów na rozdzielaczu, sprawdzenie temperatury zasilania dla każdej strefy oraz potwierdzenie poprawnego działania automatyki. Dokumentacja z próby wraz z projektem to podstawa do późniejszych roszczeń gwarancyjnych. Bez niej wykonawca może odmówić naprawy, twierdząc że usterka wyniknęła z niewłaściwej eksploatacji.

Najczęściej pomijanym elementem odbioru jest instrukcja obsługi sterownika dla użytkownika. Domownicy powinni wiedzieć, jak przestawiać programy tygodniowe, jak interpretować kody błędów siłowników i kiedy wzywać serwis. Wielu wykonawców kończy roboty i zostawia instrukcję w foliowej koszulce, której nikt nie czyta. Warto zażądać krótkiego szkolenia na miejscu.

Proces podejmowania decyzji w skrócie

Pierwszy krok to analiza źródła ciepła i jego temperatury roboczej. Drugi to sprawdzenie stropu, wysokości pomieszczeń i nośności. Trzeci to wybór między wylewką mokrą a suchą zabudową. Czwarty to decyzja, czy podłogówka obejmuje cały dom, czy tylko wybrane strefy. Piąty to projekt, który przelicza wszystko powyższe na konkretne średnice, rozstawy i długości pętli. Szósty to wybór wykonawcy z doświadczeniem w remontach, nie tylko w nowych budowach.

Przed podpisaniem umowy warto poprosić o trzy realizacje z ostatnich dwóch lat w podobnym budynku i umówić się na rozmowę z wcześniejszym inwestorem. Remontowana podłogówka ma swoją specyfikę i nie każda ekipa, która montuje ją w nowym domu, poradzi sobie z niespodziankami starego stropu.

Dobrze zaprojektowana podłogówka w istniejącym domu obniża rachunki za ogrzewanie o 15-25% w stosunku do samych grzejników przy tym samym komforcie cieplnym. Warunkiem jest prawidłowa regulacja, izolacja i sterowanie. Źle wykonana podłogówka kosztuje tyle co dobrze wykonana, a różnica jest widoczna dopiero po pierwszym sezonie grzewczym. Warto więc zainwestować czas w projekt i wykonawcę, a nie tylko w najtańszą wycenę z internetu.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, karty techniczne systemów ogrzewania podłogowego producentów (KAN-therm, Roth), dokumentacja techniczna armatury (Afriso, Ferro). Dane rynkowe cen materiałów pochodzą z analiz rynkowych branży instalacyjnej w Polsce na rok 2024.
