Jak podłączyć oświetlenie schodowe, schemat i przewody

W skrócie: Oświetlenie schodowe sterowane z dwóch miejsc wymaga dwóch włączników schodowych z trzema zaciskami (COM, L1, L2), połączonych dwoma przewodami łącznikowymi między L1 i L2. Zwykle stosuje się przewód YDY 3×1,5 mm², a oprawy LED często zasila się napięciem 12 V DC.

• Podłączenie włączników schodowych
• Schemat instalacji schodowej
• Jak rozmieścić oświetlenie schodowe
• Jak podłączyć oświetlenie schodowe

Każdy, kto kiedykolwiek schodził po ciemnych schodach, wie, jak silny bywa ten moment niepewności - stopa szuka pierwszego stopnia, ręka bezwiednie szuka poręczy. Ciemne schody to nie tylko kwestia estetyki. To realne ryzyko potknięcia, szczególnie dla domowników w podeszłym wieku lub rodziców z małymi dziećmi. Oświetlenie schodowe eliminuje ten dyskomfort całkowicie, a nowoczesne rozwiązania LED sprawiają, że instalacja nie wymaga już rewolucji w całym domu. Wystarczy zrozumieć zasadę działania trójprzewodowej instalacji krzyżowej, a podłączenie oświetlenia schodowego stanie się zadaniem, które z powodzeniem wykona każdy, kto potrafi posługiwać się próbnikiem napięcia.

Podłączenie włączników schodowych

Podstawą każdego układu oświetlenia sterowanego z dwóch miejsc jest tak zwany obwód krzyżowy, potocznie nazywany schodowym. W przeciwieństwie do standardowego włącznika jednobiegunnego, włącznik schodowy dysponuje trzema zaciskami - jednym wspólnym (COM) oraz dwoma wyjściami (L1 i L2). Taka konstrukcja pozwala na załączenie obwodu z dowolnego punktu, niezależnie od pozycji drugiego włącznika. Dzieje się tak dlatego, że prąd zawsze znajdzie drogę przez jeden z dwóch równoległych obwodów tworzonych przez styki obu włączników. Gdy oba ustawimy w pozycji NO (normally open), obwód pozostaje otwarty i światło nie świeci. Wystarczy zmienić pozycję jednego z nich, by zamknąć obwód.

Do prawidłowego działania systemu niezbędne są dokładnie trzy przewody biegnące między oboma włącznikami. Przewód fazowy (L) prowadzimy od rozdzielnicy do pierwszego włącznika schodowego, gdzie łączymy go z zaciskiem wspólnym. Następnie dwa przewody korespondencyjne (oznaczane kolorami niebieskim i brązowym, choć w nowych instalacjach stosuje się izolację w kolorze szarym i żółto-zielonym) łączą ze sobą odpowiadające sobie zaciski L1 i L2 obu włączników. Trzeci przewód - również fazowy, ale już po stronie odbiornika - wychodzi z drugiego włącznika i biegnie bezpośrednio do oprawy oświetleniowej. W starszych instalacjach można spotkać również kolor czarny oznaczony jako PEA, lecz obecnie norma PN-HD 60364 nakazuje stosowanie wyłącznie przewodów w określonych kolorach izolacji.

Po stronie źródła światła podłączamy przewód fazowy od włącznika do zacisku L oprawy LED, natomiast przewód neutralny (N) w kolorze niebieskim prowadzimy bezpośrednio z rozdzielnicy do zacisku N oprawy. Jeśli oprawa wymaga uziemienia, co jest obowiązkowe dla wszystkich opraw z metalową obudową, dodajemy przewód ochronny PE w kolorze żółto-zielonym. Prawidłowe podłączenie oświetlenia schodowego wymaga bezwzględnego zachowania tej sekwencji - pominięcie którejkolwiek fazy sprawi, że obwód nie będzie działał, a w najgorszym przypadku może dojść do zwarcia w rozdzielni.

Przy montażu włączników schodowych w istniejących już budynkach największym wyzwaniem bywa rozprowadzenie przewodów między piętrami. Ściany nośne wymagają zachowania minimalnego wierzchołkowego kąta gięcia przewodów wynoszącego 8-krotność średnicy przewodu, co oznacza, że dla standardowego przewodu YDY 3×1,5 mm promień gięcia nie może być mniejszy niż 24 mm. W praktyce oznacza to konieczność stosowania peszli ochronnych przy prowadzeniu przewodów przez otwory w stropach między kondygnacyjnych. Alternatywą dla wierceń pionowych są listwy przypodłogowe z kanałem kablowym - rozwiązanie szczególnie popularne w domach, gdzie nie planuje się generalnego remontu.

Schemat instalacji schodowej

Schemat połączeń dla oświetlenia schodowego opiera się na zrozumieniu zasady przepływu prądu przez obwód krzyżowy. Faza z rozdzielnicy dociera do pierwszego włącznika schodowego i tam rozgałęzia się na dwa obwody równoległe prowadzące do drugiego włącznika. Każdy z tych obwodów to fizycznie osobny przewód, a włączniki działają jak dwie pary drzwi - prąd może przejść wyłącznie przez jedną parę styków naraz. Gdy oba włączniki ustawimy w pozycji zamknięcia tego samego obwodu, energia elektryczna popłynie przewodem fazowym do oprawy, następnie przez źródło światła LED i wróci przewodem neutralnym do rozdzielnicy. Obwód zostaje zamknięty i oświetlenie świeci.

Nowoczesne instalacje schodowe coraz częściej wykorzystują oprawy LED zasilane napięciem stałym 12V lub 24V, co wymaga zastosowania zasilacza impulsowego (driver LED) montowanego w rozdzielnicy lub bezpośrednio przy oprawie. W takim układzie przewód od drugiego włącznika schodowego nie prowadzi bezpośrednio do oprawy, lecz do zacisku V+ zasilacza LED. Przewód neutralny N z rozdzielnicy trafia do zacisku V-, a wyjście zasilacza DC łączymy z oprawą przewodami o odpowiednim przekroju dobranym do długości trasy. Spadek napięcia na przewodach długich na ponad 10 metrów potrafi zmniejszyć strumień świetlny diod nawet o 15%, dlatego dla tras przekraczających tę wartość należy stosować przewody o przekroju minimum 2,5 mm² lub zwiększać napięcie wyjściowe zasilacza do 24V.

Warto zauważyć, że instalacja z czujnikiem ruchu wymaga dodatkowego przewodu między czujką a skrzynką rozdzielczą. Najczęściej stosowane czujniki podczerwieni PIR (Passive InfraRed) pracują w trybie bistabilnym - pierwszy ruch w polu widzenia czujnika załącza oświetlenie, a po upływie nastawionego czasu (regulowanego od 5 sekund do 30 minut) światło samoczynnie gaśnie. Podłączenie czujki ruchu do obwodu schodowego wymaga zastosowania przekaźnika bistabilnego lub modułu sterującego z funkcją automatycznego wyłącznika czasowego, co pozwala zachować możliwość ręcznego załączania z obu włączników. W przeciwnym razie przy zaniku napięcia w czujce światło pozostałoby wyłączone do momentu ponownej aktywacji czujnika.

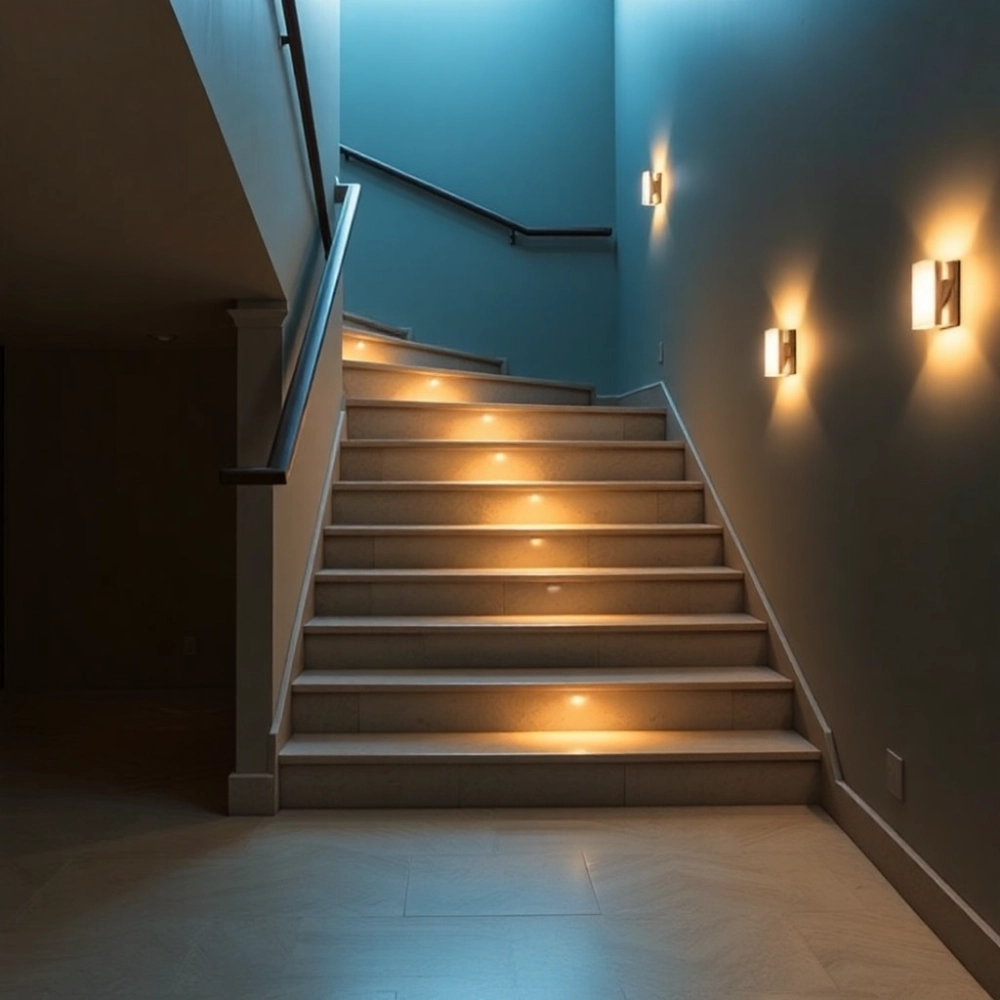

Jak rozmieścić oświetlenie schodowe

Efektywność oświetlenia schodowego zależy w równym stopniu od doboru opraw co od ich właściwego rozmieszczenia. Pierwszą zasadą jest instalacja źródeł światła w płaszczyźnie prostopadłej do kierunku ruchu - dzięki temu użytkownik schodów nie oślepia się podczas wchodzenia ani schodzenia. Dla standardowych schodów o szerokości od 90 do 120 cm optymalne jest umieszczenie oprawy pośrodku szerokości stopnia, tuż przy przedniej krawędzi. Wysokość montażu powinna wynosić od 20 do 30 cm nad powierzchnią stopnia - taka odległość zapewnia równomierne oświetlenie całego ciągu komunikacyjnego bez tworzenia ostrych cieni na ścianach.

Światło schodowe pełni dwie równorzędne funkcje: oświetla drogę użytkownikowi oraz sygnalizuje krawędź każdego stopnia. Aby osiągnąć ten drugi cel, oprawy montowane na ścianie przy bocznych poręczach powinny emitować strumień o natężeniu minimum 50 luksów na powierzchnię stopnia, co przekłada się na około 150-200 lumenów dla typowej oprawy LED o kącie rozsyłu 120°. Przy większej liczbie stopni warto zainstalować oświetlenie kierunkowe, które poprzez subtelny kontrast cieni eksponuje krawędzie poszczególnych stopni. Ten efekt osiąga się montując oprawy w niewielkim oddaleniu od ściany, pod kątem około 45° w kierunku schodów.

Prawidłowe rozmieszczenie włączników schodowych wpływa na komfort obsługi systemu oświetlenia. Zalecana wysokość montażu wynosi od 90 do 110 cm od poziomu posadzki, co odpowiada ergonomice przeciętnego użytkownika dorosłego. W przypadku domów, w których mieszkają osoby starsze lub niepełnosprawne, warto obniżyć włączniki do 80 cm - takie ustawienie umożliwia obsługę z poziomu siedzącego na wózku inwalidzkim. Włącznik przy schodach górnych montujemy zawsze od strony wewnętrznej - to ta strona, która jest bliższa ścianie, gdy schodzimy z góry. Włącznik dolny natomiast instalujemy przy wejściu na schody, w pozycji zapewniającej widoczność całego ciągu schodowego.

Wybierając oprawy LED do schodów, zwróć uwagę na ich klasę szczelności IP. Schody w przedziałach między kondygnacyjnych narażone są na przepływ powietrza, które w okresie zimowym potrafi być znacznie chłodniejsze od temperatury pokojowej. Punkt rosy przy niespodziewanym ogrzaniu może powodować skraplanie wilgoci na obudowie oprawy - dlatego dla schodów niezamkniętych w pełni przegrodą zalecam klasę IP44 lub wyższą. Oprawy montowane we wnękach ściennych lub pod stopniami, gdzie przepływ powietrza jest ograniczony, mogą mieć klasę IP20, lecz wówczas konieczne jest zadbanie o odpowiednią wentylację obudowy, aby diody LED nie przegrzewały się podczas długotrwałej pracy - żywotność chipów LED spada o połowę przy każdych 10°C wzrostu temperatury w stosunku do temperatury nominalnej.

Integracja oświetlenia schodowego z systemami inteligentnego domu wymaga zastosowania modułów wykonawczych montowanych w puszkach podtynkowych lub w rozdzielnicy. Protokoły komunikacyjne takie jak Z-Wave, Zigbee czy DALI pozwalają na płynne ściemnianie, automatyczne sceny oświetleniowe oraz sterowanie głosowe. Przy instalacji z funkcją ściemniania kluczowy jest dobór zasilacza LED ze stabilizacją prądową umożliwiającego regulację jasności w zakresie od 1 do 100% - nie każdy driver LED obsługuje ten tryb pracy, co przy zakupie należy potwierdzić w specyfikacji technicznej producenta. Ściemnianie sygnałem analogowym 1-10V wymaga dodatkowego przewodu sterującego między modułem wykonawczym a zasilaczem, dlatego planując instalację inteligentną warto od początku uwzględnić dodatkowy przewód instalacyjny w kanale kablowym.
