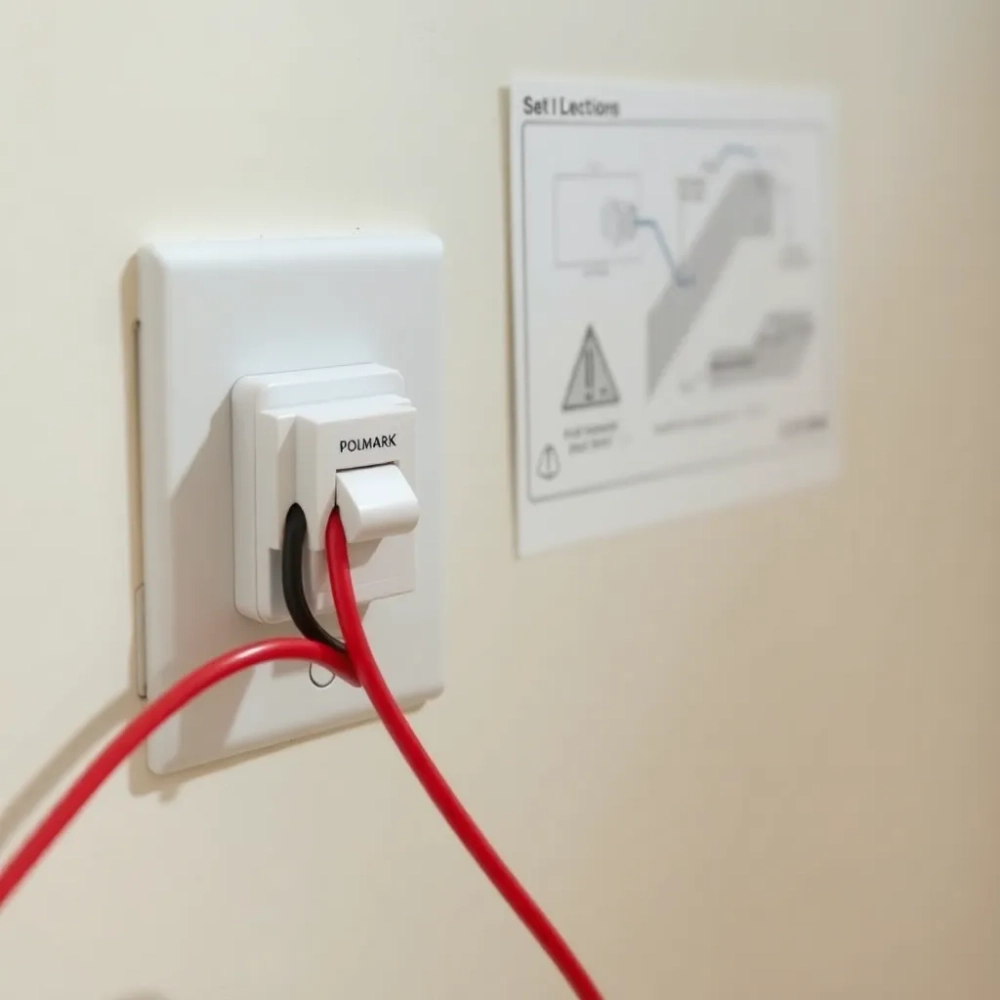

Jak podłączyć włącznik schodowy Polmark Rosa krok po kroku

Schemat podłączenia włącznika schodowego na schodach

Łącznik schodowy pozwala zapalić światło w jednym miejscu klatki i zgasić je w innym, co przy dwukondygnacyjnym domu zupełnie zmienia komfort codziennego wchodzenia po schodach. Zasada działania opiera się na mechanizmie bistabilnym, w którym każde naciśnięcie klawisza przełącza wewnętrzny styk między dwoma pozycjami. Dzięki temu prąd płynie jednym z dwóch przewodów łącznikowych i dociera do oprawy niezależnie od tego, który klawisz został wciśnięty jako ostatni.

• Schemat podłączenia włącznika schodowego na schodach
• Kolory przewodów przy montażu włącznika schodowego
• Najczęstsze błędy przy podłączaniu włącznika schodowego

W serii Polmark Rosa łącznik schodowy oznaczony bywa symbolem „schodowy" lub numerem katalogowym z końcówką „SW". Na tylnej ściance obudowy producent umieszcza schemat, w którym zacisk COM pełni rolę wejścia fazowego, a zaciski L1 oraz L2 stanowią wyjścia do przewodów łącznikowych. Rozróżnienie tych trzech punktów ma znaczenie krytyczne, bo pomylenie COM z L1 skutkuje brakiem sterowania z jednej strony klatki.

Schemat podłączenia włącznika schodowego wygląda następująco: przewód fazowy L (najczęściej brązowy lub czarny) trafia do zacisku COM pierwszego łącznika. Z zacisków L1 i L2 tego samego łącznika wychodzą dwa przewody łącznikowe (zwykle czarne lub szare), biegnące równolegle do zacisków L1 i L2 drugiego łącznika. Z zacisku COM drugiego łącznika wychodzi przewód fazowy powrotny, prowadzący do oprawy oświetleniowej. Przewód neutralny N (niebieski) dochodzi bezpośrednio do lampy, a przewód ochronny PE (żółto-zielony) łączy się z zaciskiem PE oprawy i puszki instalacyjnej.

Przed rozpoczęciem pracy bezwzględnie wyłącz napięcie w rozdzielnicy i sprawdź jego brak próbnikiem przy każdym przewodzie w puszce. W domach z lat 70. i 80. ubiegłego wieku często brakuje przewodu ochronnego PE, co przy modernizacji wymaga uzupełnienia instalacji o dodatkowy przewód lub zastosowania łącznika w obudowie izolacyjnej klasy II. Próbnik napięcia z atestem SEP powinien mieć aktualne świadectwo legalizacji, bo to on daje pewność, że w obwodzie faktycznie nie płynie prąd.

Potrzebne narzędzia to śrubokręt płaski VDE 4 mm, śrubokręt krzyżakowy PH2 VDE, szczypce do ściągania izolacji, próbnik napięcia, latarka czołowa oraz taśma izolacyjna. W klatce schodowej warto poprosić drugą osobę o pomoc przy identyfikacji przewodów, bo część z nich prowadzi od sąsiednich mieszkań i pomylenie obwodu kończy się nieprzyjemną rozmową z administracją.

Montaż krok po kroku zaczyna się od zdjęcia klawisza i ramki łącznika, poluzowania śrub zaciskowych i wsunięcia odizolowanych końcówek przewodów na głębokość około 8-10 mm. Po dokręceniu śrub momentem nieprzekraczającym 0,8 Nm (informacja w instrukcji producenta) łącznik osadza się w puszce podtynkowej i mocuje rozporowymi łapkami. Po przykręceniu ramki i założeniu klawisza można włączyć bezpiecznik i przetestować działanie, naciskając klawisze naprzemiennie w obu punktach.

Kolory przewodów przy montażu włącznika schodowego

Identyfikacja kolorów przewodów to fundament bezpiecznego montażu, bo każdy przewód pełni w obwodzie ściśle określoną funkcję. W Polsce od lat dziewięćdziesiątych obowiązuje norma PN-HD 308 S2, która przypisuje kolory poszczególnym żyłom w sposób ułatwiający szybkie rozpoznanie ich roli w instalacji. Stare instalacje z epoki PRL stosują odwróconą konwencję, gdzie przewodem ochronnym bywa ten czarny, a fazowym ten szary, dlatego zawsze weryfikuj próbnikiem zamiast polegać wyłącznie na barwie izolacji.

Faza L oznaczana bywa kolorem brązowym lub czarnym i prowadzi napięcie 230 V od rozdzielnicy do łącznika. Przewód ten wymaga szczególnej ostrożności, bo dotknięcie go grozi porażeniem. W praktyce instalatorskiej przyjmuje się zasadę, że każdy przewód traktujemy jak fazowy, dopóki próbnik nie potwierdzi inaczej.

Neutralny N ma barwę niebieską i służy do zamykania obwodu prądowego powrotem do rozdzielnicy. W odróżnieniu od fazy nie powinien znajdować się pod napięciem względem ziemi, ale w uszkodzonych instalacjach bywa inaczej. Dlatego próbnik dwubiegunowy zamiast wskaźnika neonowego daje pewniejszy wynik.

Ochronny PE występuje w izolacji żółto-zielonej i odprowadza prąd upływowy do szyny uziemiającej w rozdzielnicy. Jego brak lub odłączenie w łączniku schodowym nie wpływa na działanie oświetlenia, ale pozbawia domowników ochrony przed porażeniem w razie uszkodzenia oprawy. W nowoczesnych instalacjach wyłącznik różnicowoprądowy 30 mA reaguje na brak ciągłości PE, więc zaniedbanie tego przewodu szybko ujawnia się przy pierwszym teście różnicówki.

Przewody łącznikowe między dwoma łącznikami schodowymi najczęściej mają barwę czarną, szarą lub brązową i nie pełnią roli ochronnej. Rozróżnienie, który z nich to L1, a który L2, jest konieczne do zachowania poprawnej logiki przełączania, choć zamiana tych dwóch przewodów miejscami nie powoduje zagrożenia, a jedynie zmienia kierunek reakcji na naciśnięcie klawisza.

W starszych budynkach natrafisz czasem na kable aluminiowe, które wymagają specjalnych zacisków ze względu na większy współczynnik rozszerzalności cieplnej. Połączenie aluminium z miedzią bezpośrednio w zacisku łącznika tworzy zjawisko korozji elektrochemicznej, które po kilku latach rozluźnia styk i prowadzi do grzania. Rozwiązaniem bywa wymiana odcinka kabla na miedziany lub zastosowanie zacisków Wago z pastą kontaktową.

Najczęstsze błędy przy podłączaniu włącznika schodowego

Brak identyfikacji fazy próbnikiem to grzech pierworodny domowego majsterkowicza, który kończy się porażeniem lub przepaleniem styków. Nawet doświadczeni instalatorzy zaczynają pracę od wyłączenia bezpiecznika, ale wielu zapomina o ponownym sprawdzeniu po założeniu nowego klawisza, gdy napięcie wraca z innego obwodu przez pomyłkę w rozdzielnicy. Dlatego próbnik trzymaj przy nodze przez cały czas montażu.

Podłączenie przewodu neutralnego do zacisku L1 łącznika zamiast do oprawy powoduje, że światło świeci słabiej lub w ogóle się nie zapala. Mechanizm jest prosty: prąd płynie przez żarówkę, ale nie znajduje drogi powrotnej, więc obwód pozostaje otwarty. Objaw bywa mylący, bo łącznik „działa" (słychać kliknięcie), a lampa mimo to nie świeci.

Brak uziemienia PE w puszce podtynkowej bywa lekceważony, bo światło i tak się zapala. Tyle że w razie przebicia w oprawie metalowa obudowa kinkietu staje się pod napięciem, a dotknięcie jej grozi śmiertelnym porażeniem. Wyłącznik różnicowoprądowy reaguje w takiej sytuacji natychmiast, ale tylko wtedy, gdy PE jest ciągły od rozdzielnicy do oprawy.

Przeciążenie obwodu przez podłączenie zbyt wielu opraw do jednego łącznika schodowego prowadzi do przegrzewania styków. Łącznik Polmark Rosa w wersji standardowej wytrzymuje prąd 10 A, co przy żarówkach LED odpowiada mocy sumarycznej około 2300 W. Przekroczenie tej wartości powoduje iskrzenie styków i w konsekwencji ich zgrzanie, a w skrajnym przypadku pożar.

Skręcanie przewodów aluminiowych z miedzianymi bezpośrednio w zacisku łącznika to kolejny klasyk, który po dwóch latach objawia się brakiem styku. Warstwa tlenku glinowego ma rezystywność wyższą od miedzi, więc połączenie nagrzewa się nawet przy umiarkowanym obciążeniu. Stosowanie zacisków Wago 221 z pastą kontaktową eliminuje ten problem, bo pasta rozpuszcza tlenek i chroni przed ponownym utlenieniem.

Zbyt płytkie wsunięcie przewodu w zacisk (mniej niż 6 mm) sprawia, że styk obejmuje jedynie izolację zamiast żyły. Objawem jest świecenie lampy przy ruszaniu klawiszem lub całkowity brak działania. Rozwiązanie polega na odizolowaniu żyły na długość 10 mm i ponownym dokręceniu śruby momentem zalecanym przez producenta.

Brak przewodu łącznikowego w ścianie między piętrami zmusza nieraz do kucia bruzd, co w blokach z wielkiej płyty może osłabić ścianę nośną. Alternatywą bywa zastosowanie łącznika bistabilnego bezprzewodowego zasilanego bateryjnie, ale takie rozwiązanie sprawdza się raczej w hotelach niż w domach prywatnych ze względu na konieczność okresowej wymiany baterii.

Podłączenie łącznika schodowego w miejscu, gdzie obwód wymaga już wyłącznika różnicowoprądowego, bywa pomijane przez amatorów. Tymczasem nowe instalacje oświetleniowe w łazienkach, piwnicach i garażach podlegają obowiązkowej ochronie różnicowoprądowej zgodnie z PN-HD 60364-7-701. Pominięcie tego wymogu skutkuje odmową odbioru instalacji przez inspektora nadzoru budowlanego.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-HD 308 S2 (Identyfikacja żył w kabach i przewodach), PN-EN 60669-1 (Łączniki do stałych instalacji elektrycznych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), strona SEP (Stowarzyszenie Elektryków Polskich) sep.com.pl.
