Jaki drut na płytę fundamentową? Sprawdź, zanim wylejesz beton

Średnica i klasa stali zbrojeniowej do płyty

Wybór stali zaczyna się od średnicy, nie od marki handlowej. Do płyty fundamentowej domu jednorodzinnego najczęściej trafia pręt żebrowany o średnicy 12 mm, rzadziej 10 mm lub 14 mm. Grubość 12 mm to rozsądny kompromis między nośnością a łatwością układania w dwóch warstwach siatki.

• Rozstaw drutów i układ siatki w płycie fundamentowej
• Błędy przy zbrojeniu płyty, które kosztują najwięcej

Żebrowanie na powierzchni pręta nie jest ozdobą. Profile poprzeczne wciskają się w otaczający beton pod obciążeniem i blokują pręt przed wysunięciem. Gładki drut, nazywany czasem montażowym, pełni wyłącznie funkcję spinającą krzyżujące się pręty w jedną siatkę.

Norma PN-EN 10080 definiuje stal zbrojeniową przez klasę ciągliwości. Na polskich budowach króluje klasa AIIIN (oznaczenie B500SP w systemie dawnym), łącząca wytrzymałość na rozciąganie powyżej 500 MPa z wystarczającą ciągliwością przy zginaniu. Klasa AIIIN sprawdza się w płytach, bo płyta pracuje głównie na zginanie od nierównomiernego osiadania gruntu.

Średnica pręta wpływa na zużycie stali, wyrażane w kilogramach na metr kwadratowy płyty. Standardowy projekt domu o powierzchni zabudowy 120 m² pochłania od 80 do 120 kg stali na m² płyty, zależnie od rozstawu siatki i obecności dodatkowych żeber wzmacniających.

Krótsze odcinki pręta łączy się na zakład, nie przez spawanie bez uprawnień. Zakładka powinna wynosić co najmniej 40 średnic pręta, czyli dla średnicy 12 mm daje to minimum 48 cm. Skrócenie zakładu poniżej tej wartości osłabia strefę styku, która i tak jest najsłabszym ogniwem zbrojenia.

Do płyty nie stosuje się stali gładkiej klasy A-0 jako zbrojenia głównego. Pręt gładki nie wytworzy trwałego połączenia mechanicznego z betonem i przy pierwszym poważniejszym ruchu gruntu zacznie się wysuwać. Drut wiązałkowy o średnicy 1,4-1,6 mm to osobna kategoria, służąca wyłącznie do spinania krzyżujących się prętów.

Kiedy sięgnąć po stal o większej średnicy?

Pręt 14 mm lub 16 mm pojawia się w dokumentacji, gdy obciążenia przekraczają typowe dla domu jednorodzinnego lub gdy rozpiętość płyty między podporami przekracza 5 metrów. Cięższy dom z cegły pełnej, piwnicą pod częścią budynku albo wielowarstwowymi stropami wymaga gęstszej i grubszej siatki.

Decyzję o średnicy podejmuje projektant po analizie wyników badania geotechnicznego. Samodzielne zwiększanie przekroju pręta „na zapas" nie poprawi konstrukcji, bo geometria zbrojenia to wypadkowa obciążeń, rozstawu i klasy betonu. Pręt 16 mm w siatce co 15 cm da sztywniejszą płytę, ale jednocześnie wymaga grubszej otuliny i większej ilości betonu.

Klasy betonu współpracujące ze zbrojeniem

Klasa betonu determinuje przyczepność do stali, dlatego nie warto mieszać słabego betonu z grubym prętem. Do płyty fundamentowej rekomendowana klasa to minimum C20/25 (dawniej B25), a w warunkach agresywnego środowiska gruntowego C25/30 lub C30/37.

Wyższa klasa betonu zmniejsza ryzyko zarysowania otuliny przy intensywnym żebrowaniu stali. Żebro pręta wciska się w matrycę cementową i rozkłuda naprężenia na większą objętość. Beton C20/25 w duecie z prętem 12 mm daje sprawdzoną kombinację dla większości domów jednorodzinnych.

Rozstaw drutów i układ siatki w płycie fundamentowej

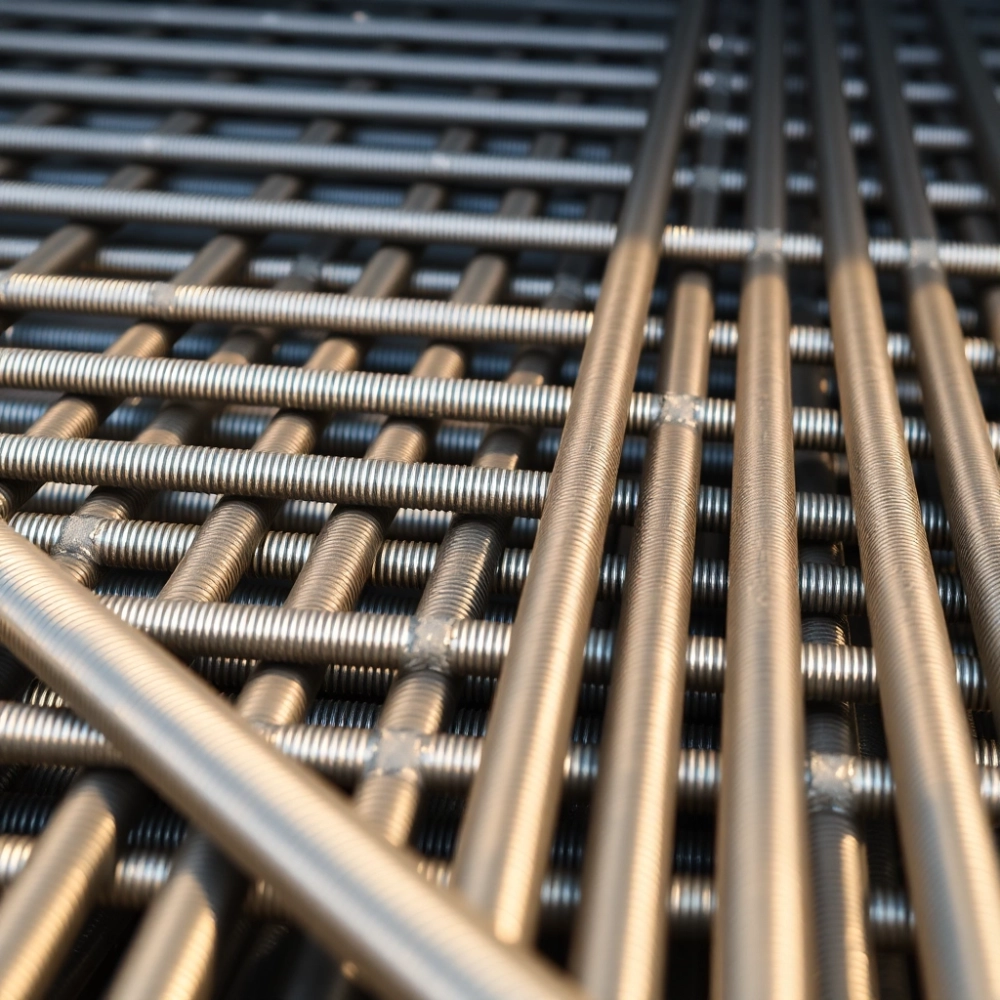

Rozstaw prętów to odstęp, który decyduje o sztywności płyty jak żaden inny parametr. Najpopularniejszy układ to siatka z obu stron płyty, każda z prętów o średnicy 12 mm rozmieszczonych co 15 cm lub 20 cm w obu kierunkach. Rozstaw 20 cm wystarcza w typowych warunkach gruntowych i obciążeniach.

Każda płyta zawiera dwie warstwy zbrojenia: dolną i górną. Dolna siatka przejmuje naprężenia rozciągające przy ugięciu płyty w dół, górna obsługuje strefy nad podporami i nierównościami osiadania. Odstęp między warstwami utrzymują specjalne podkładki dystansowe lub „krzeselka" z tego samego drutu.

Siatka nie leży bezpośrednio na izolacji termicznej. Otulina betonu od spodu powinna wynosić minimum 40 mm przy wilgotnym gruncie i 50 mm przy agresywnym chemicznie otoczeniu. Zbyt płytkie ułożenie pręta grozi korozją i odpryskiwaniem betonu po kilku latach użytkowania.

Wzmacnianie stref szczególnych

Pod ścianami nośnymi oraz w miejscach koncentracji obciążeń (komin, słup konstrukcyjny, schody) projektant przewiduje dodatkowe żebra wzmacniające. Żebro to nic innego jak gęstsza siatka lub grubszy pręt w obrębie pasa o szerokości 60-100 cm wzdłuż osi obciążenia.

Przy planowanej kominie lub ciężkim kotle warto już na etapie projektu zapytać wykonawcę o dozbrojenie tych miejsc. Brak wzmacniania w strefie kominowej prowadzi do zarysowania płyty w pierwszym sezonie grzewczym, gdy obciążenie termiczne nakłada się na skurcz betonu.

Sezonowość betonowania i pielęgnacja

Płyta fundamentowa najlepiej sprawdza się przy betonowaniu w okresie od maja do września, gdy temperatura powietrza utrzymuje się powyżej 5°C przez całą dobę. Beton w niskiej temperaturze wiąże wolniej i nie osiąga zakładanej wytrzymałości w planowanym terminie rozszalowania.

Świeżo wylaną płytę trzeba chronić przed szybkim odparowaniem wody. Polewanie wodą, przykrycie folią lub matami z mokrego piasku trwa od 6 do 8 dni. Zaniedbanie pielęgnacji w upalne dni powoduje rysy skurczowe, które osłabiają strefę otuliny i otwierają drogę wilgoci do stali.

W przypadku konieczności betonowania jesienią lub w łagodną zimę stosuje się domieszki przyspieszające wiązanie oraz podgrzewanie wody zarobowej. Każda taka decyzja wymaga wcześniejszego kontaktu z laboratorium betonu i korekty receptury. Samodzielne eksperymentowanie z domieszkami w domieszkach kończy się zwykle nierównomiernym wiązaniem.

Błędy przy zbrojeniu płyty, które kosztują najwięcej

Najczęstszy błąd to zbyt mała otulina od spodu płyty. Wykonawca kładzie siatkę bezpośrednio na płycie XPS, „bo tak wygodniej", a beton ją ledwo zakrywa. Po kilku latach wilgoć gruntowa przenika przez otulinę, rozpoczyna korozję stali i odpycha otaczający beton.

Drugi klasyczny grzech to zbyt krótki zakład prętów. Zamiast wymaganych 48 cm dla średnicy 12 mm, na budowie widać zakładki 25-30 cm. Taka siatka zachowuje ciągłość wizualną, ale w strefie styku pręty nie przenoszą pełnego naprężenia rozciągającego i płyta zaczyna pękać wzdłuż linii styku.

Brak łączników między górną i dolną siatką

Górna warstwa zbrojenia bez połączenia z dolną „pływa" w świeżym betonie i przesuwa się podczas wylewania. Efekt: górna siatka ląduje 2-3 cm niżej niż przewiduje projekt, a w strefach o większej intensywności zbrojenia pojawia się beton bez otuliny. Krzeselka dystansowe z drutu żebrowanego to niewielki koszt, a ratują geometrię płyty.

Warto poprosić wykonawcę o pokazanie, jak zamierza ustabilizować obie warstwy siatki przed betonowaniem. Jeśli odpowiedź brzmi „położymy na górze kilka kamieni", lepiej szukać innej ekipy. Kamienie nie zastąpią stalowych podkładek, a przy wylewaniu z pompy betonowej mogą zostać zepchnięte.

Chodzenie po siatce bez pomostów

Każde wejście na ułożoną siatkę powoduje lokalne ugięcie prętów i przesunięcie krzyżujących się punktów. Montaż instalacji wodno-kanalizacyjnych czy elektrycznych po ułożeniu zbrojenia wymaga pomostów z desek lub płyt XPS ułożonych prostopadle do kierunku chodzenia. Bez nich ekipa chodzi po siatce, która traci kształt jeszcze przed betonowaniem.

Dobrym zwyczajem jest zlecenie zdjęcia siatki przed betonowaniem. Dokumentacja fotograficzna każdej warstwy (podbudowa, izolacja, dolna siatka, górna siatka, instalacje) chroni inwestora w razie reklamacji i dyscyplinuje wykonawcę. Zdjęcie z telefonu zajmuje minutę, a potrafi rozstrzygnąć spór o jakość robót.

Pomijanie strefy brzegowej i narożników

Brzegi płyty i narożniki pracują pod największymi naprężeniami, dlatego wymagają gęstszego rozstawu prętów lub dodatkowych prętów kątowych. Projekt zwykle przewiduje tu tzw. strzemiona brzegowe lub dodatkowe pręty w kształcie litery L otaczające obrys płyty.

Rezygnacja z dozbrojenia narożników to pozorna oszczędność. Pierwsza rysa pojawi się właśnie tam, bo narożnik płyty podlega naprężeniom z dwóch prostopadłych kierunków jednocześnie. Naprawa takiej rysy po zalaniu wymaga cięcia betonu i wklejania dodatkowego zbrojenia, co kosztuje wielokrotnie więcej niż właściwe wykonanie od początku.

Brak odbioru zbrojenia przed betonowaniem

Odbiór zbrojenia to formalny moment, w którym inwestor lub kierownik budowy potwierdza zgodność ułożenia z projektem. Polega na pomiarze rozstawu, sprawdzeniu średnicy prętów, weryfikacji zakładów i otuliny. Bez odbioru wykonawca może tłumaczyć późniejsze rysy „zmiennymi warunkami gruntowymi", choć prawdziwa przyczyna leżała w źle ułożonej siatce.

Na odbiór warto zaprosić osobę z uprawnieniami konstrukcyjnymi lub inspektora nadzoru inwestorskiego. Samodzielna kontrola laika ogranicza się do oględzin, które wykryją tylko rażące braki. Konstruktor oceni, czy odstępstwa od projektu mieszczą się w dopuszczalnych tolerancjach, czy wymagają korekty.

Decyzja o średnicy, klasie i rozstawie drutu zbrojeniowego nie powinna zależeć od przypadku ani od tego, co akurat oferuje pobliski skład. Każdy z tych parametrów wynika z obciążeń, warunków gruntowych i geometrii płyty określonej w projekcie. Konsultacja z projektantem posiadającym uprawnienia pozostaje jedyną rozsądną drogą, gdy zmienia się cokolwiek poza standardowym schematem domu jednorodzinnego.

Artykuł ma charakter informacyjny i opiera się na ogólnych zasadach projektowania płyt fundamentowych. Ostateczną decyzję o średnicy, klasie i rozstawie zbrojenia podejmuje projektant z uprawnieniami na podstawie wyników badania geotechnicznego oraz obowiązujących norm: PN-EN 1992 (Eurokod 2), PN-EN 1997 (Eurokod 7), PN-EN 10080, a także przepisów Prawa budowlanego (art. 36 i 71). Dodatkowe informacje można znaleźć na stronach Głównego Urzędu Nadzoru Budowlanego (gunb.gov.pl) oraz Polskiego Komitetu Normalizacyjnego (pkn.pl).
