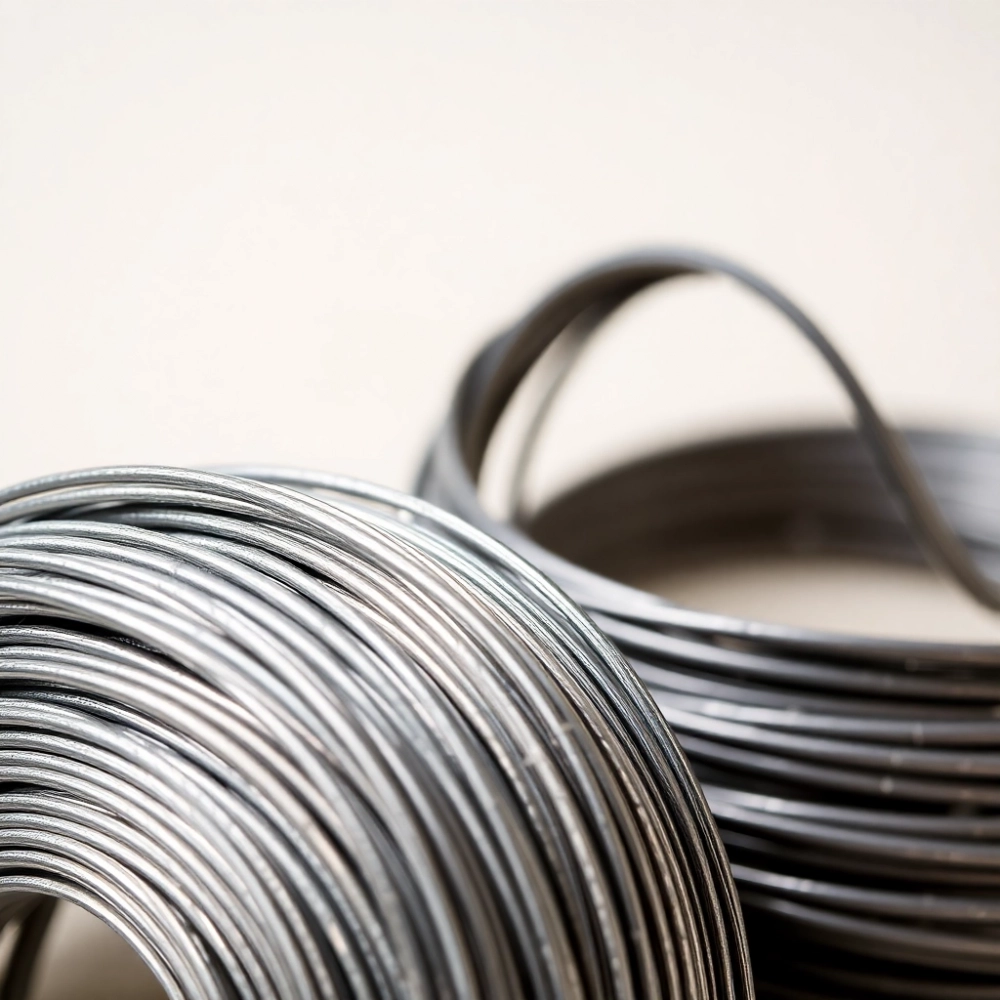

Jaki drut wiązałkowy do fundamentów sprawdzi się najlepiej
Średnica i gatunek drutu wiązałkowego do zbrojenia
Fundament trzyma cały dom, więc drut wiązałkowy do zbrojenia fundamentów wybiera się pod konkretną średnicę prętów, a nie „na oko". Przy zbrojeniu głównym ze stali żebrowanej o średnicy 10-16 mm najczęściej sprawdza się drut wiązałkowy 1,4 mm w gatunku miękkim, żarzonym. Miękkość po obróbce cieplnej pozwala zawiązać węzeł bez użycia siły, a jednocześnie wytrzymałość na rozciąganie rzędu 300-450 MPa utrzymuje pręty w zaprojektowanym położeniu, gdy beton zaczyna napierać od spodu i z boków.
- Drut wiązałkowy do fundamentów: miękki żarzony czy ocynkowany
- Ile drutu wiązałkowego potrzeba na fundament i jak go wiązać
Jeżeli pręty mają 6-8 mm, wystarczy drut 1,0-1,2 mm. Grubszy 1,4 mm w takim węźle tylko się odkształca i trudno go domknąć cęgami. Zasada jest prosta: grubość drutu powinna stanowić mniej więcej jedną dziesiątą średnicy łączonych prętów, ale nie mniej niż 1,0 mm, bo cieńszy drut przy intensywnym betonowaniu po prostu się rozcina na krawędziach żeberek.
Materiał ma znaczenie nie tylko ceną. Drut wiązałkowy ocynkowany sprawdza się tam, gdzie zbrojenie przez wiele tygodni czeka na wylanie i narażone jest na deszcz, śnieg albo mgłę. Warstwa cynku 5-10 µm chroni przed rdzą, która osłabia wiązanie i brudzi beton. W warunkach suchych, przy szybkim tempie robót, tańszy drut czarny, lekko naoliwiony, robi dokładnie tę samą robotę mechaniczną.
| Średnica drutu | Gatunek stali | Przeznaczenie | Orientacyjna cena (zł/kg) |
|---|---|---|---|
| 0,8 mm | Stal niskowęglowa, miękka | Pręty do 6 mm, lekkie siatki | 4,50-6,00 |
| 1,0 mm | Stal niskowęglowa, żarzona | Pręty 6-8 mm | 4,20-5,50 |
| 1,2 mm | Stal niskowęglowa, żarzona | Pręty 8-12 mm | 4,00-5,20 |
| 1,4 mm | Stal niskowęglowa, żarzona | Pręty 12-16 mm, fundamenty | 3,90-5,10 |
| 1,4 mm | Ocynkowana | Konstrukcje narażone na wilgoć | 6,50-8,50 |
Przy wyborze średnicy warto pamiętać o normie PN-EN 10016, która reguluje tolerancje wymiarowe i skład chemiczny walcówki. Dobry producent dołącza deklarację zgodności albo atest hutniczy. Brak dokumentu przy drutach z nieznanego źródła to pierwszy sygnał, że produkt może mieć nierówną grubość albo zbyt kruchy rdzeń, który pęknie przy skręcaniu.
Drut wiązałkowy do fundamentów: miękki żarzony czy ocynkowany
Podział na drut czarny i ocynkowany to w praktyce podział na dwie różne sytuacje na budowie. Drut wiązałkowy miękki żarzony powstaje, gdy walcówkę podgrzeje się do około 700°C i powoli ostudzi. Struktura stali staje się ferrytyczno-perlityczna o wydłużeniu powyżej 20%, co oznacza, że drut zgina się pod palcami, ale po skręceniu trzyma kształt i nie wraca do pierwotnej formy. To właśnie ta sprężystość resztkowa utrzymuje węzeł pod obciążeniem.
Drut ocynkowany wychodzi z cynkowni ogniowej, gdzie temperatura kapieli cynku sięga 450°C. Warstwa ochronna łączy się ze stalą na poziomie metalurgicznym i nie schodzi przy skręcaniu, o ile cynk nie zostanie wcześniej uszkodzony mechanicznie. W warunkach stałego zawilgocenia, na przykład przy płycie fundamentowej wylewanej jesienią, taka ochrona spowalnia korozję o kilka miesięcy w porównaniu z drutem czarnym.
Drut czarny żarzony
Miękki, łatwy w wiązaniu, tańszy o 30-40%. Sprawdza się przy krótkich cyklach budowlanych, gdy zbrojenie trafia pod beton w ciągu kilku dni. Warstwa oleju konserwującego chroni powierzchnię tylko chwilowo, dlatego dłuższe składowanie na deszczu szybko kończy się rdzawymi zaciekami.
Drut ocynkowany
Droższy, ale odporniejszy na warunki atmosferyczne. Polecany do konstrukcji, które stają dłużej niż cztery tygodnie przed betonowaniem, oraz do elementów stykających się z wodą gruntową. Warstwa cynku kosztuje, ale eliminuje problem brunatnych plam na betonie architektonicznym.
Jeśli w projekcie widnieje strop albo balkon narażony na cykliczne zamrażanie, warto przewidzieć drut ocynkowany choćby w newralgicznych węzłach. Beton sam w sobie chroni stal przed korozą dzięki warstwie pasywnej tlenków, jednak rdzawe odciski drutu wiązałkowego potrafią przebić przez warstwę licową i zepsuć wygląd surowego betonu architektonicznego, którego teraz nikt nie tynkuje.
Ile drutu wiązałkowego potrzeba na fundament i jak go wiązać
Zużycie drutu zależy od gęstości węzłów, a ta od średnicy prętów i odległości między nimi. Przy typowej płycie fundamentowej z podwójną siatką z prętów 12 mm w rozstawie co 20 cm wychodzi 8-12 kg drutu na tonę stali, czyli około 0,4-0,6 kg na metr kwadratowy zbrojenia. Płyta 100 m² pochłonie więc od 40 do 60 kg drutu, co przy cenie około 4,50 zł/kg daje koszt rzędu 180-270 zł.
| Konstrukcja | Średnica drutu | Forma | Zużycie kg/m² |
|---|---|---|---|
| Płyta fundamentowa | 1,4 mm | Kręgi 25 kg | 0,4-0,6 |
| Ława fundamentowa | 1,2-1,4 mm | Kręgi 25 kg | 0,5-0,7 |
| Strop gęstożebrowy | 1,0-1,2 mm | Motki 5 kg | 0,3-0,5 |
| Słup żelbetowy | 1,4 mm | Kręgi 25 kg | 0,8-1,2 |
| Wylewka posadzkowa | 0,8-1,0 mm | Motki 5 kg | 0,2-0,3 |
Technika wiązania decyduje o tym, czy węzeł przeżyje napór betonu. Najprostszy węzeł krawężny powstaje, gdy drut owija się wokół skrzyżowania prętów, oba końce krzyżują się nad węzłem, a klucz ręczny chwyta oba końce i obraca o trzy do czterech pełnych obrotów. Powstaje wtedy „ósemka", która klinuje się na żebrach pręta i nie poluzuje się pod wpływem wibratora.
Węzeł krzyżowy sprawdza się przy siatkach leżących na płask. Drut prowadzi się po przekątnej, owija raz dookoła, skrzyżowane końce skręca pionowo ku górze. Skręcanie odbywa się pod kątem 90° do płaszczyzny prętów, dzięki czemu napór betonu nie rozkalibrowuje połączenia. Przy węźle podwójnym drut owija się dwukrotnie, co daje dwukrotnie większą siłę trzymania, ale też dwukrotnie większe zużycie materiału.
Najczęstszy błąd to zbyt słabe skręcenie, zostawiające drut „luźny jak sznurówek". Wibrator w czasie betonowania generuje siły dynamiczne rzędu kilkuset niutonów na pojedynczy węzeł, więc każdy luz oznacza przesunięcie pręta o milimetry. Te milimetry po zdjęciu deskowania oznaczają odchylkę od projektu i konieczność tłumaczenia się przed kierownikiem budowy albo inspektorem nadzoru.
Drutu nie powinno się spawać. Wysoka temperatura spawania zmienia strukturę stali w pobliżu węzła, obniża jej wytrzymałość i tworzy twarde strefy, które pękają przy drganiach. Połączenie wiązane zachowuje ciągłość mechaniczną, a spaw w zbrojeniu roboczym to osobna operacja wymagająca uprawnień i badań.
Przy dużych płytach fundamentowych wiązarka automatyczna potrafi zwrócić się w ciągu jednego sezonu. Modele obsługiwane jedną ręką wykonują do 1500 węzłów na godzinę, podczas gdy doświadczony zbrojarz z kluczem ręcznym robi ich 300-400. W przeliczeniu na robociznę automat odciąża ekipę przy powtarzalnych siatkach, ale przy skomplikowanych węzłach w belkach i słupach nadal lepszy pozostaje klasyczny klucz.
Przechowywanie drutu wiązałkowego to temat, który na budowach traktowany jest po macoszemu, a potrafi zniszczyć nawet najlepszy gatunek. Wilgoć w połączeniu z dwutlenkiem węgla z powietrza tworzy na powierzchni czarnego drutu rdzawą warstwę, która zmniejsza przyczepność do betonu i wydłuża czas wiązania węzła. Kręgi najlepiej trzymać pod dachem, na paletach, z dala od gruntu. Drut wiązałkowy w kręgach 25 kg zapakowany w worki poliestrowe wytrzyma kilka miesięcy na zewnątrz, o ile worek nie jest uszkodzony, a paleta stoi na przepuszczalnym podłożu.
Przed rozpoczęciem wiązania sprawdź średnicę drutu suwmiarką w trzech miejscach kręgu. Różnica powyżej 0,05 mm między próbkami oznacza nierównomierne walcowanie i taki materiał lepiej odłożyć na zapas do lekkich robót.
Źródła danych i norm: PN-EN 10016 (Walcówka ze stali niskowęglowej do wyrobu drutu), Eurokod 2 (PN-EN 1992-1-1, Projektowanie konstrukcji z betonu), Warunki Techniczne Wykonania i Odbioru Robót Budowlanych (ITB), karty techniczne producentów drutu hutniczego. Dane cenowe orientacyjne na podstawie ogólnopolskich ofert hurtowych, aktualne w okresie publikacji artykułu.
