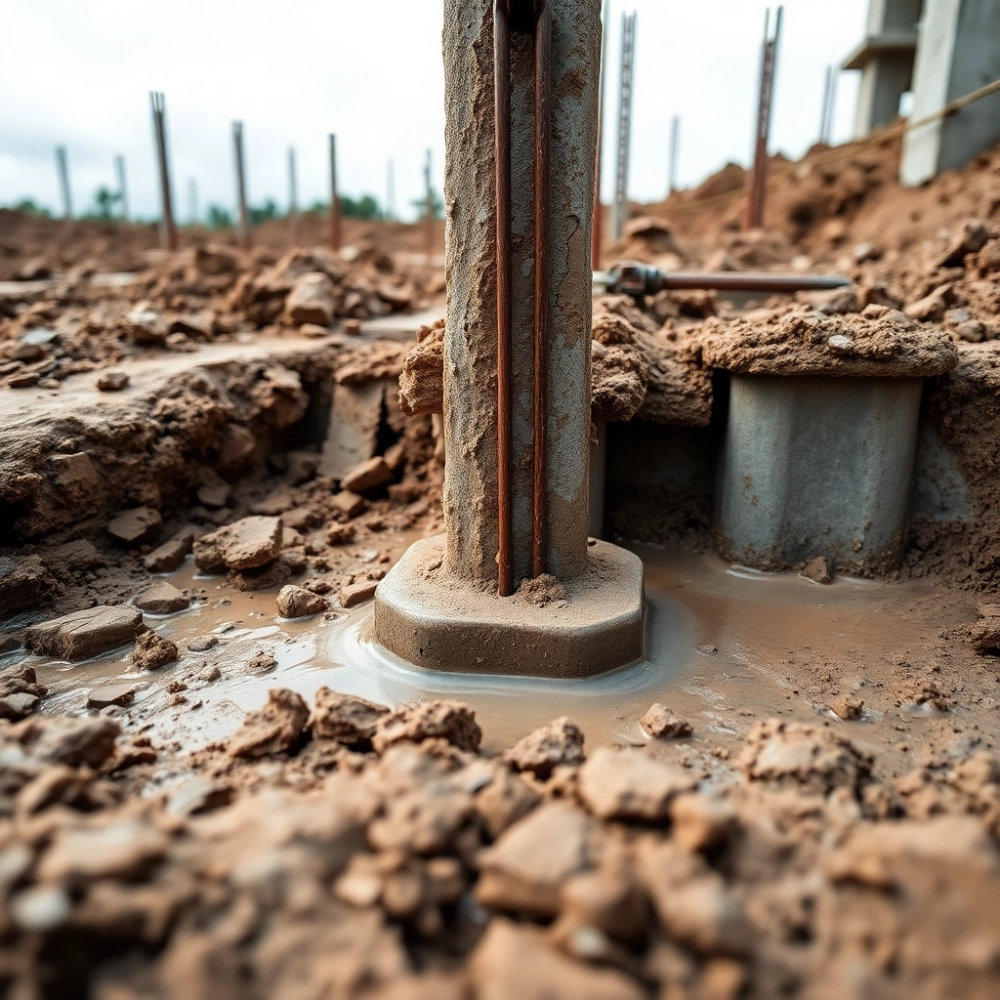

Fundamenty na mokrej glinie: stabilna budowa bez osiadania

Mokra glina pod fundamentami to wyzwanie, które spotykasz na wielu działkach, gdzie grunt pęcznieje od wilgoci, tracąc nośność i grożąc osiadaniem budynku. Kluczowe wątki to dokładne badania geotechniczne określające parametry gruntu i poziom wód gruntowych, niezbędne do wyboru stabilnych rozwiązań jak ławy fundamentowe z izolacją czy pale przenoszące obciążenia głębiej. Dzięki tym krokom unikniesz pękania ścian i kosztownych napraw, budując trwały dom na takim podłożu.

• Wyzwania mokrej gliny w fundamentach
• Badania geotechniczne na mokrej glinie
• Poziom wód gruntowych przy glinie
• Rozwiązania techniczne fundamentów
• Izolacja fundamentów przed wilgocią gliny
• Pale na niestabilnej mokrej glinie
• Pytania i odpowiedzi: Fundamenty na mokrej glinie

Wyzwania mokrej gliny w fundamentach

Mokra glina charakteryzuje się wysoką plastycznością, co sprawia, że pod wpływem obciążenia fundamentów zmienia kształt i osiada nierównomiernie. Ten grunt ma niską nośność, zazwyczaj poniżej 100 kPa, co zagraża stabilności całej konstrukcji budynku. Wilgoć powoduje pęcznienie cząstek gliny, zwiększając objętość nawet o 20-30% i generując naprężenia rzędu 200-500 kPa. W efekcie ściany mogą pękać, a podłogi falować. Rozpoznanie tych cech na wczesnym etapie pozwala zaplanować odpowiednie wzmocnienia.

Zmiany objętości gliny

Podczas suszy glina kurczy się, tworząc szczeliny głębokie do 1 metra, co osłabia fundamenty. Zimą mróz potęguje te efekty, penetrując grunt na 1,5-2 metry. Budynki na takim podłożu osiadają średnio 5-15 cm w pierwszym roku, jeśli nie zastosowano stabilizacji. Te ruchy prowadzą do deformacji stropów i drzwi, które zaczną się zacinać. Monitorowanie wilgotności gruntu pomaga przewidzieć problemy.

Nierównomierne osiadanie mokrej gliny powoduje różnice w opadaniu fundamentów nawet o 10 cm na długości 10 metrów. To generuje naprężenia ścinające w murach przekraczające 0,5 MPa, co wystarcza do inicjacji pęknięć. Glina o zawartości wody powyżej 25% traci spójność, umożliwiając przemieszczanie się ziaren pod ciśnieniem. W Polsce takie grunty występują na 30-40% obszarów nizinnych. Ignorowanie tych wyzwań kończy się remontami kosztującymi dziesiątki tysięcy złotych.

Zobacz także: Fundamenty cennik 2025: koszty fundamentów i roboty

Korozja elementów betonowych

Wilgoć z gliny przenika do betonu, przyspieszając karbonatyzację i korozję zbrojenia. Proces ten skraca trwałość fundamentów z 100 do 30 lat. Siarczany w glinie reagują z cementem, tworząc ekspansywne sole. pH betonu spada poniżej 9, aktywując rdzewienie stali. Zabezpieczenia chemiczne spowalniają te reakcje o 50-70%.

Badania geotechniczne na mokrej glinie

Badania geotechniczne zaczynają się od sondowania dynamicznego, które określa nośność gruntu na głębokość 10-20 metrów. Probuje się próbki gliny do analizy laboratoryjnej, mierząc wilgotność, plastyczność i granicę płynności. Indeks plastyczności Ip powyżej 20 wskazuje na wysoką reaktywność gliny. Te dane pozwalają oszacować osiadanie na poziomie 1-5 cm/rok. Bez nich projekt fundamentów opiera się na domysłach, co zwiększa ryzyko awarii.

Krok po kroku badania

Zobacz także: Ile fundamenty muszą odstać – czas dojrzewania betonu

• Reconnaissance wizualny terenu i analiza map geologicznych.
• Sondy ręczne lub mechaniczne do 5 metrów dla wstępnej oceny.
• Sondowanie statyczne CPT mierzące opór qc do 2 MPa w glinie.
• Próby laboratoryjne: Atterberg limits, granulometrię i wytrzymałość na ścinanie cu 20-50 kPa.
• Modelowanie numeryczne osiadania za pomocą programów jak PLAXIS.

Wyniki badań precyzyjnie określają moduł odkształcenia E gliny na 5-15 MPa przy wilgotności 30%. Na ich podstawie architekt dobiera fundamenty o nośności powyżej 150 kPa. W Polsce norma PN-B-03020 wymaga minimum dwóch otworów badawczych na 1000 m² działki. Koszt takich analiz to 5-10 tys. zł, ale oszczędza miliony na poprawkach. Raport geotechniczny staje się załącznikiem do projektu budowlanego.

Dla mokrej gliny kluczowe jest badanie skurczu i pęcznienia w warunkach cyklicznych. Laboratoryjne testy symulują zmiany wilgotności, prognozując ruchy gruntu do 10 cm. Dane te wpływają na głębokość posadowienia poniżej strefy pęcznienia, zwykle 1,5-2 metry. Integracja z monitoringiem GPS podczas budowy pozwala korygować prace w locie. Takie podejście minimalizuje błędy projektowe o 80%.

Poziom wód gruntowych przy glinie

Poziom wód gruntowych w glinie często utrzymuje się na 1-2 metry poniżej terenu, nasączając grunt i obniżając nośność o 40-60%. Wysoka wodonośność gliny powoduje podnoszenie się fundamentów wiosną, gdy woda wzrasta o 0,5-1 metr. To generuje siły wyporu rzędu 10-20 kN/m². Pomiary piezometrami przez rok dają wiarygodny profil hydrogeologiczny. Bez drenażu woda stagnuje, przyspieszając erozję.

Metody pomiaru poziomu wód

Instaluje się studnie obserwacyjne o średnicy 50-100 mm na głębokość 5-10 metrów. Codzienne odczyty przez 3-6 miesięcy rejestrują fluktuacje sezonowe. W glinie przepuszczalność k spada do 10^-8 m/s, co blokuje odpływ. Dane te decydują o głębokości wykopów fundamentowych. Integracja z danymi meteorologicznymi poprawia prognozy.

Wysoki poziom wód komplikuje stabilizację gruntu, wymagając obniżenia lustra o 1-2 metry przed betonowaniem. Igłofiltry pompują wodę z wydajnością 10-50 m³/h na punkt. W efekcie grunt zyskuje nośność dodatkową 50 kPa. Po zakończeniu prac woda wraca, ale izolacja chroni fundamenty. W terenach zalewowych stosuje się zbiorcze odwadnianie rowami.

Fluktuacje wód gruntowych w glinie powodują cykliczne naprężenia, osłabiające beton o 20% po 5 latach. Monitorowanie ciągłe za pomocą czujników telemetrycznych zapobiega zalaniu wykopów. Norma PN-EN 1997-1 wymaga uwzględnienia skrajnych poziomów w projekcie. To pozwala projektować fundamenty odporne na wypór nawet 15 kN/m².

Rozwiązania techniczne fundamentów

Na mokrej glinie sprawdzają się fundamenty bezpośrednie z podkładem żwirowym o grubości 30-50 cm, zwiększającym nośność do 200 kPa. Alternatywą są pale fundamentowe przenoszące obciążenia na głębsze warstwy. Stabilizacja chemiczna gliny iniekcją cementu poprawia wytrzymałość cu o 100-200%. Wybór zależy od raportu geotechnicznego i obciążenia budynku. Te metody zapewniają stabilność na dekady.

Porównanie kosztów i czasu

Iniekcja strumieniowa jet grouting tworzy kolumny o średnicy 0,5-1 m z mieszanki cementowo-glinianej o wytrzymałości 5-10 MPa. Pale CFA wierci się na 10-15 metrów, osiągając nośność 500-1000 kN/szt. Ławy fundamentowe pogłębia się do 2 metrów z zbrojeniem podwojonym. Hybrydowe systemy łączą te techniki dla optymalnych efektów. Koszty zwracają się w unikniętych remontach.

Izolacja fundamentów przed wilgocią gliny

Izolacja pozioma pod ławami z maty bentonitowej chłonie wilgoć, tworząc barierę o grubości 5-10 mm po nawodnieniu. Pionowa izolacja z membran bitumicznych o grubości 4 mm zapobiega migracji wody z gliny. Kleje poliuretanowe wypełniają szczeliny, osiągając przyczepność 1 MPa. Te warstwy chronią beton przed siarczanami i chlorkami. Trwałość takiej izolacji przekracza 50 lat.

Warstwy izolacyjne krok po kroku

• Podkład chudy beton C8/10 o grubości 10 cm.
• Mata bentonitowa 5 kg/m² pod ławami.
• Membrana PVC lub HDPE spawana na zakładki 10 cm.
• Tynk cementowo-polimerowy na zewnątrz fundamentów.
• Drenaż z rur owalnych Ø80 mm co 50 cm.

Drutowe geowłóknice o gramaturze 500 g/m² separują grunt od izolacji, zapobiegając przebiciom. Hydroizolacja krystaliczna wnika w pory betonu na 5-10 mm, samo gojąc pęknięcia do 0,4 mm. W glinie o agresywności A3 stosuje się cement o niskiej ciepłocie hydratacji. Testy szczelności pod ciśnieniem 0,5 bar weryfikują jakość. To kompleksowe podejście blokuje 99% wilgoci.

Termoizolacja z płyt XPS o współczynniku λ=0,035 W/mK redukuje mostki termiczne przy wilgotnej glinie. Warstwa 15-20 cm obniża straty ciepła o 30%. Integracja z folią kubełkową ułatwia odpływ wody. W warunkach cyklicznych wilgoci izolacja musi wytrzymywać 10^6 cykli mokro-sucho. Nowe dyspersje akrylowe zwiększają elastyczność o 200%.

Ławy fundamentowe na mokrej glinie

Ławy fundamentowe na mokrej glinie projektuje się o szerokości 60-80 cm i głębokości 1,5-2,5 metra, z betonem C25/30 o wytrzymałości 25 MPa. Zbrojenie kratownicowe Ø12-16 mm co 15 cm przenosi momenty zginające do 50 kNm. Podkład z kruszywa 0-32 mm o grubości 40 cm stabilizuje grunt. Wymagana nośność to minimum 150 kPa po kompresji. Takie parametry równoważą pęcznienie gliny.

Wykonanie ław krok po kroku

• Obniżenie wód gruntowych igłofiltrami.
• Wykop z szalunkiem systemowym na 2 metry.
• Podkład żwirowy vibrocompactowany do 95% Proctor.
• Deskowane zbrojenie z dystansami 5 cm.
• Betonowanie ciągłe z wibrowaniem.
• Opieka mokra przez 7 dni.

W glinie o Ip=25 ławy wyposaża się w uskoki temperaturowe co 5 metrów, minimalizując skurcz. Beton z domieszkami antyplastycznymi redukuje segregację przy wysokim poziomie wód. Kontrola osiadania geodetą w trakcie wylewu koryguje geometrię. Średni koszt to 1000 zł/m², z trwałością 80 lat. To ekonomiczne rozwiązanie dla domów jednorodzinnych.

Dodatkowe żebra poprzeczne w ławach zwiększają sztywność torsyjną o 40%. W gruntach o cu=30 kPa stosuje się podbetonowanie C12/15. Monitoring wilgotności betonu podczas twardnienia zapobiega rysom skurczowym. Po 28 dniach testy nieniszczące ultradźwiękami weryfikują jakość. Te detale zapewniają monolityczność konstrukcji.

Pale na niestabilnej mokrej glinie

Pale na mokrej glinie wierci się metodą CFA, wpuszczając beton pod ciśnieniem 200 bar i mieszając z gruntem. Długość 12-18 metrów przenosi obciążenie 400-800 kN na pale granitu pod gliną. Średnica 30-45 cm pozwala na gęstość 2-3 m². Nośność boczna fs=50-100 kPa stabilizuje całość. Ta technika omija słabą warstwę gliny.

Rodzaje pali stosowane

Pale świdrowe Franki o stalowym rdzeniu Ø20 mm dla tymczasowego podparcia. CFA ciągłe bez wymiany gruntu, idealne w wodzie. Jet grouting kolumny o R28=8 MPa do 3 metrów średnicy. Wybór zależy od gęstości zabudowy. Każda metoda ma atest ITB.

Próby obciążeniowe statyczne na 2x obciążenie projektowe potwierdzają nośność. W glinie pale grupuje się w wiązki 4-9 szt., z czapą betonową 1x1 m. Dylatacje między blokami fundamentowymi absorbują ruchy różnicowe. Koszt pali to 300-500 zł/mb, z oszczędnością miejsca na wykopy. Wykonanie trwa 1 pale/godzinę.

W niestabilnej glinie pale prefabrykowane wciskane wibracyjnie osiągają qc=3 MPa. Ochrona antykorozyjna galwanizacją przed wodą gruntową. Symulacje FEM prognozują osiadania poniżej 1 cm. Dla wysokościowców stosuje się pale wiercone o średnicy 1-2 m. Te fundamenty radzą sobie z obciążeniami do 10 000 kN.

Pytania i odpowiedzi: Fundamenty na mokrej glinie

• Czy glina na działce dyskwalifikuje ją do zabudowy?

  Nie, gliniany grunt jest powszechny na wielu działkach budowlanych i nie dyskwalifikuje ich do zabudowy. Kluczowe jest zastosowanie odpowiednich technologii fundamentowych, które zapewniają stabilność konstrukcji.

• Jakie badania geotechniczne są niezbędne przed budową na mokrej glinie?

  Badania geotechniczne są obowiązkowe już na etapie projektowym. Precyzyjnie określają rodzaj gruntu, poziom wód gruntowych i nośność, umożliwiając architektowi dobór optymalnych rozwiązań fundamentowych i uniknięcie kosztownych poprawek.

• Jakie fundamenty sprawdzają się na wilgotnym, gliniastym gruncie?

  Na glinie skuteczne są specjalistyczne ławy fundamentowe z izolacją termiczną i przeciwwilgociową lub pale fundamentowe. Te rozwiązania minimalizują ryzyko korozji, osiadania i pękania budynku.

• Jak uniknąć osiadania i pęknięć budynku na mokrej glinie?

  Wczesne rozpoznanie warunków gruntowych poprzez badania geotechniczne oraz zastosowanie profesjonalnych technologii, takich jak izolowane ławy lub pale, zapobiega osiadaniu. Prawidłowe fundamenty chronią też przed korozją elementów narażonych na wilgoć.
