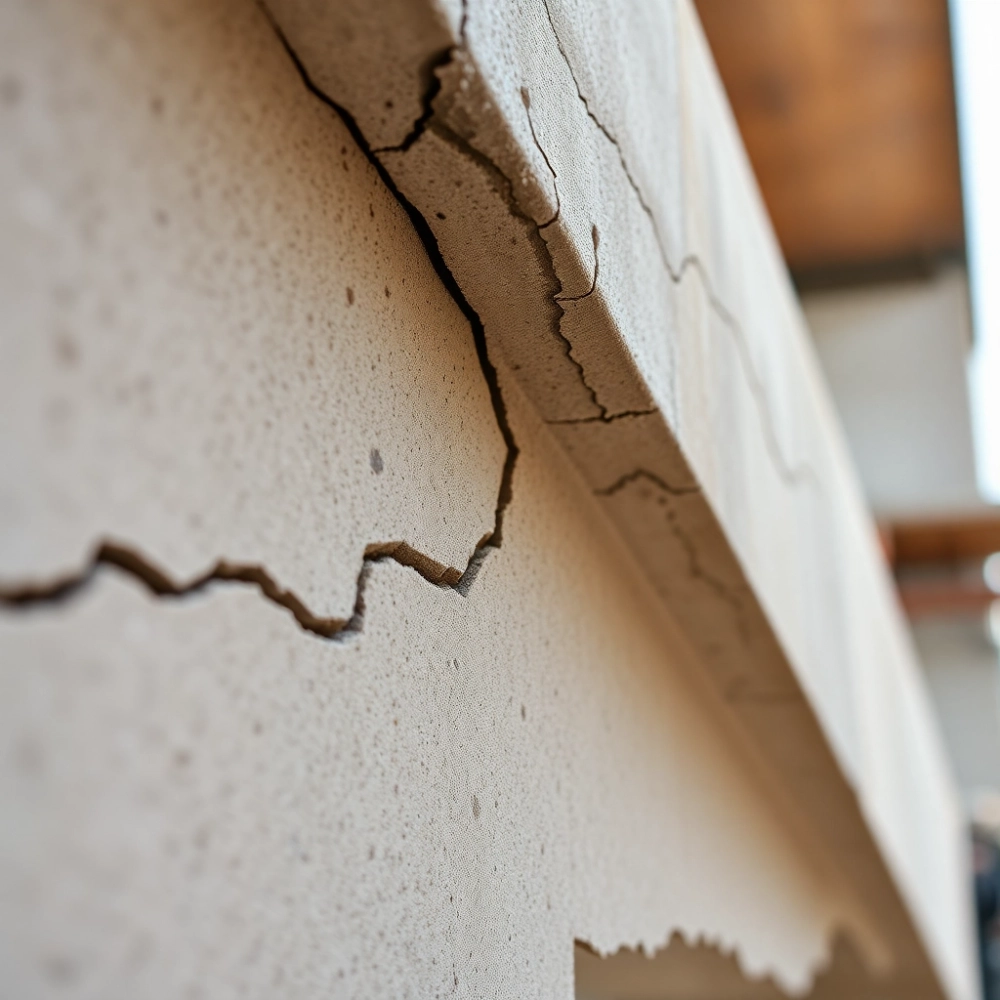

Pęknięcia na ławie fundamentowej – jak ocenić i naprawić rysy

Świeża ława fundamentowa, beton zaledwie kilkudniowy, a wzdłuż prętów zbrojeniowych biegną rysy jak po nitce. Pierwsza myśl: coś poszło nie tak. Druga: czy to grozi całemu domowi? Trzecia, najważniejsza: czy da się to naprawić bez kucia fundamentu? Wszystkie trzy odpowiedzi znajdziesz poniżej bez owijania w bawełnę, ale też bez straszenia. Rysy wzdłuż zbrojenia ław fundamentowych to jeden z najczęstszych problemów na polskich budowach i zarazem jeden z najbardziej zrozumiałych, gdy zna się fizykę wiązania cementu i mechanikę skurczu.

• Diagnostyka rys na ławie jak zmierzyć i ocenić zagrożenie
• Pielęgnacja betonu ław fundamentowych harmonogram ochrony przed rysami
• Naprawa pęknięć ławy fundamentowej iniekcja, mostkowanie i wzmocnienie
• Kiedy rysa na ławie wymaga interwencji konstruktora

Diagnostyka rys na ławie jak zmierzyć i ocenić zagrożenie

Zanim sięgniesz po zaprawę naprawczą albo telefon do fachowca, musisz odpowiedzieć na jedno pytanie: czy rysa zagraża nośności fundamentu, czy tylko jego estetyce. Tę granicę wyznacza przede wszystkim szerokość rozwarcia, mierzona prostopadle do przebiegu szczeliny szczelinomierzem lub, w awaryjnej sytuacji, kartą płatniczą (jej grubość to 0,76 mm).

0,1-0,3 mm rysa skurczowa, tak zwana włosek. Beton wiąże, odparowuje wodę, drobne pęknięcia pojawiają się na powierzchni, często dokładnie w miejscu, gdzie pod spodem leży pręt. Nie dochodzi do odspojenia otuliny ani do korozji stali. Taki ślad zwykle stabilizuje się po kilku tygodniach i nie wymaga interwencji konstruktora.

0,3-0,5 mm strefa ostrzegawcza. Rysa może mieć charakter technologiczny, na przykład wynikający z niewłaściwego zagęszczenia mieszanki wzdłuż zbrojenia. Pojedyncza, prosta i niezmienna w czasie zazwyczaj do zaakceptowania, pod warunkiem że otulina zachowana i brak wykwitów. Jeśli linia biegnie wzdłuż całej długości pręta i towarzyszy jej delikatne łuszczenie sygnał, że woda dostała się do stali.

powyżej 0,5 mm próg alarmowy. Norma PN-EN 1992-1-1 (Eurokod 2) traktuje takie rozwarcie jako wymagające oceny, a przy towarzyszących objawach (wykwity rdzy, mokre plamy, ugięcie ławy) wręcz naprawy. W domach jednorodzinnych najczęściej spotyka się rysy 0,6-1,2 mm efekt błędów wykonawczych, o których za chwilę.

Kluczowy jest też przebieg rysy. Linia równoległa do pręta zbrojeniowego wskazuje na problemy pielęgnacyjne lub brak otuliny. Rysa poprzeczna, ukośna, schodząca do narożnika zwykle sygnalizuje przeciążenie albo nierównomierne osiadanie i wymaga już udziału konstruktora. Mapa decyzyjna poniżej ułatwia szybką ocenę.

Rozróżnienie: rysa skurczowa czy technologiczna

Skurcz plastyczny pojawia się w ciągu pierwszych 6-12 godzin od betonowania, gdy mieszanka traci wodę szybciej, niż zdąży związać cement. Rysy mają charakter siatkowy, płytki, często rozgałęziony. Technologiczna rysa wzdłuż zbrojenia ma przebieg prosty, równoległy do pręta, wynika z osiadania mieszanki pod ciężarem kruszywa albo z niedostatecznej otuliny pręt działa jak swoista „blacha” wymuszająca skurcz w jednym kierunku.

Ocenę ułatwia prosty test wilgotności: sucha, zakurzona rysa to zwykle skurcz sprzed tygodni. Rysa, z której sączy się woda lub w której widać rdzawy nalot, to aktywny problem wymagający działania. Różnicowanie ma znaczenie, bo naprawa rysy skurczowej i technologicznej różni się zakresem i ceną poniższa tabela zestawia obie sytuacje.

Pielęgnacja betonu ław fundamentowych harmonogram ochrony przed rysami

Większości pęknięć wzdłuż zbrojenia można uniknąć, zanim w ogóle się pojawią poprzez prawidłową pielęgnację świeżego betonu. To nie jest kwestia gestu czy dobrej woli wykonawcy, lecz ścisłych reguł wynikających z fizyki procesu wiązania cementu. Beton potrzebuje wody, ciepła i czasu, by stworzyć strukturę krystaliczną odpowiedzialną za wytrzymałość. Gdy woda odparuje szybciej, niż zachodzi hydratacja, powstają właśnie rysy skurczowe wzdłuż najsłabszych płaszczyzn a podłużna oś pręta zbrojeniowego bywa taką płaszczyzną.

Siedem dni, które decydują o szczelności ławy

Pielęgnacja trwa minimalnie 7 dni dla betonów klasy C16/20-C20/25 i wydłuża się do 14 dni w warunkach obniżonej temperatury (poniżej 10°C) lub przy niskiej wilgotności powietrza (poniżej 60%). Oto harmonogram, który możesz wydrukować i powiesić na budowie.

Dzień 0 (dzień betonowania). Mieszanka leje się do szalunku. Natychmiast po wyrównaniu powierzchni przykryj ją folią PE o grubości minimum 0,2 mm zmniejszy to odparowanie wody nawet o 70%. Jeśli temperatura otoczenia przekracza 25°C lub wieje, rozważ zraszanie mgłą wodną co 2-3 godziny już w pierwszych godzinach.

Dni 1-2. Folia zostaje na miejscu, a na powierzchnię ławy wylej pierwszą warstwę wody. Najlepiej sprawdza się powolne polewanie wężem z sitkiem, bez rozbryzgów, które mogłyby wypłukać mleczko cementowe. Częstotliwość: co 4 godziny w dzień, dwa razy w nocy przy upałach.

Dni 3-5. Okres krytyczny, w którym beton zyskuje około 50% docelowej wytrzymałości. Polewanie co 6 godzin w dzień, zwiększ częstotliwość, gdy temperatura rośnie powyżej 28°C. Jeśli używasz mat jutowych (polecane, gdy brak stałego dostępu do wody), zwilżaj je co 8 godzin.

Dni 6-7. Pod koniec tygodnia możesz odsłonić folię na 1-2 godziny dziennie w celu wstępnego suszenia i kontroli powierzchni. Pełne odsłonięcie dopiero po 7. dniu i po osiągnięciu wytrzymałości co najmniej 12 MPa (zwykle po 4-5 dniach w lecie, 7-10 dniach wiosną i jesienią).

Uwaga: polewanie ławy wyłącznie „raz dziennie, wieczorem" to najczęstsza przyczyna rys technologicznych wzdłuż zbrojenia. Powierzchnia zwilżona wieczorem wysycha w ciągu 4-6 godzin słonecznego dnia, a resztę czasu beton odparowuje wodę bez żadnej osłony.

Lista 7 błędów wykonawczych widzianych przez inspektora

• Brak podkładek dystansowych pod zbrojeniem pręt opada na spód szalunku, otulina spada do zera, rysa pojawia się wzdłuż niego po kilku dniach.
• Wibrator wbijany tylko „na oko" przy zbyt krótkim czasie mieszanka nie zagęści się wokół prętów, przy zbyt długim dochodzi do segregacji kruszywa.
• Dodawanie wody do mieszanki na budowie, by ułatwić wylewanie obniża klasę betonu nawet o dwie kategorie i zwiększa skurcz o 30-40%.
• Betonowanie w pełnym słońcu bez zacienienia, szczególnie masy ław przy gruncie gliniastym.
• Rozszalowanie po 24 godzinach ławy fundamentowe potrzebują minimum 48-72 godzin, by utrzymać kształt.
• Pomijanie pielęgnacji w weekendy w sobotę i niedzielę ekipa nie przyjeżdża, beton schnie i pęka.
• Brak dylatacji przy ławach dłuższych niż 12 m rozszerzalność termiczna generuje naprężenia prowadzące do rys prostopadłych.

Naprawa pęknięć ławy fundamentowej iniekcja, mostkowanie i wzmocnienie

Stwierdzenie rysy o rozwartości 0,4 mm i większej to moment, w którym zaczynasz rozważać naprawę. Trzy metody sprawdzają się w praktyce na ławach fundamentowych: iniekcja ciśnieniowa żywicą epoksydową, mostkowanie powierzchniowe taśmą oraz wzmocnienie dodatkowym zbrojeniem. Każda ma swoje zastosowanie i ograniczenia wybór zależy od szerokości rysy, dostępu do konstrukcji oraz tego, czy rysa „pracuje" (zmienia szerokość w czasie), czy jest stabilna.

Iniekcja ciśnieniowa żywicą epoksydową metoda na rysy stabilne

Epoksyd wiąże pod ciśnieniem 0,3-0,8 MPa i tworzy spoinę o wytrzymałości często przewyższającej sam beton. Działa na zasadzie wypełnienia kapilar i mikropęknięć monomerem, który polimeryzuje w kontakcie ze ścianami szczeliny. Warunkiem skuteczności jest sucha rysa (wilgotność poniżej 4%) i brak ruchów termicznych. Metoda nadaje się do rys o szerokości 0,3-3,0 mm, prostych i nierozgałęzionych.

Koszt materiału w przeliczeniu na metr bieżący rysy wynosi 35-90 PLN, robocizna z wierceniem pakrów to kolejne 60-180 PLN/mb, łącznie 95-270 PLN/mb. W skali domu jednorodzinnego, gdzie ławy mają zwykle 30-60 mb, naprawa zamyka się w kwocie 3 000-16 000 PLN, zależnie od zakresu i dostępności konstrukcji.

Wskazówka praktyczna: przed iniekcją wykonaj próbę wody pod ciśnieniem wtłoczenie 1-2 litrów wody w rysę w ciągu minuty oznacza, że żywica też wniknie. Gdy rysa nie przyjmuje wody, konieczne jest poszerenie jej szczelinomierzem lub szlifem diamentowym, co zmienia charakter zabiegu.

Mostkowanie taśmą węglową lub stalową

Gdy rysa pracuje (zmienia szerokość o 0,1-0,3 mm w cyklu sezonowym) lub gdy podejrzewasz, że przyczyną jest osiadanie gruntu, lepszym rozwiązaniem niż sztywna iniekcja będzie mostkowanie. Polega na naklejeniu lub przymocowaniu kotwami taśmy z włókna węglowego (lamelka S&P, typ CFRP) lub blachy stalowej o grubości 3-5 mm, przykrywającej rysę z naddatkiem 30-50 cm po każdej stronie.

Mechanizm jest prosty: taśma przejmuje naprężenia rozciągające, rozkłada je na większą powierzchnię i nie dopuszcza do dalszego rozwarcia rysy. Wytrzymałość taśmy węglowej na rozciąganie sięga 2 800-3 500 MPa, przy module Younga 165-230 GPa kilkadziesiąt razy więcej niż sam beton. Wzmocnienie tego typu sprawdza się, gdy rysa biegnie wzdłuż pręta zbrojeniowego i grozi odspojeniem otuliny.

Koszt mostkowania waha się od 180 PLN/mb (taśma węglowa klejona) do 380 PLN/mb (blacha kotwiona kołkami mechanicznymi). W domu jednorodzinnym komplet mostów na ławach to wydatek rzędu 4 500-12 000 PLN, ale trwałość przekracza 25 lat bezobsługowej pracy.

Krok po kroku: samodzielna iniekcja rysy żywicą

Wielu inwestorów decyduje się na samodzielne wykonanie iniekcji, gdy rysa jest krótka (do 2-3 mb) i stabilna. To praca wymagająca precyzji, ale wykonalna przy zachowaniu reżimu technologicznego.

Krok 1. Oczyść rysę sprężonym powietrzem lub szczotką drucianą. Usuń luźne fragmenty betonu, mleczko cementowe, kurz. Pył obniża przyczepność żywicy nawet o 50%.

Krok 2. Oznacz na rysie miejsca wiercenia otworów co 15-25 cm, naprzemiennie po obu stronach szczeliny. Otwory o średnicy 10 mm wiercisz pod kątem 45° tak, by przecięły rysę w połowie głębokości ławy.

Krok 3. Wsadź paker (końcówkę iniekcyjną) i dokręć kluczem. Powierzchnię rysy poza pakerami zaklej żywicą powierzchniową zapobiegnie to wyciekowi materiału.

Krok 4. Po 24 godzinach od utwardzenia uszczelnienia podłącz pompę iniekcyjną. Tłocz żywicę powoli, obserwując sąsiednie pakerki. Gdy żywica wypłynie z kolejnego pakera, zamknij poprzedni i przejdź dalej.

Krok 5. Po 48 godzinach odetnij pakeri, zeszlifuj nadmiar żywicy i wykończ powierzchnię zaprawą naprawczą klasy R3 lub R4 zgodnie z normą PN-EN 1504-3.

Uwaga: gdy rysa przechodzi przez narożnik ławy, ma rozgałęzienia albo towarzyszą jej wykwity rdzy samodzielna iniekcja nie wystarczy. Te sytuacje wymagają udziału konstruktora i najczęściej projektu wzmocnienia.

Kiedy rysa na ławie wymaga interwencji konstruktora

Nie każda rysa oznacza katastrofę, ale są sytuacje, w których zwlekanie z wezwaniem konstruktora kosztuje znacznie więcej niż sama ekspertyza. Umowna granica racjonalności: rysa szersza niż 0,5 mm, która po 4 tygodniach nie stabilizuje się, albo każda rysa biegnąca przez narożnik fundamentu.

Sygnały alarmowe, których nie ignoruj

Rdzawe wykwity wzdłuż rysy to dowód, że wilgoć dotarła do pręta i rozpoczął się proces korozji. Stal zbrojeniowa pęcznieje pod wpływem rdzy, a siła tego pęcznienia (do 30 MPa) rozrywa otulinę od środka. W ciągu kilku miesięcy rysa powiększa się, a nośność ławy spada.

Wyraźne ugięcie ławy ponad 1 cm na odcinku 3 m, nierównomierne osiadanie przy ścianach nośnych, nowe rysy pojawiające się mimo braku dodatkowych obciążeń każdy z tych objawów sugeruje problem wykraczający poza skurcz. Konstruktor wykonuje wtedy nie tylko oględziny, ale też obliczenia statyczne z uwzględnieniem rzeczywistej klasy betonu (badanie sklerometryczne), stopnia karbonatyzacji i stanu zbrojenia.

Koszt ekspertyzy i dalszych kroków

Wizyta konstruktora z przygotowaniem opinii technicznej to wydatek 800-2 200 PLN w zależności od regionu i zakresu. Gdy wymagane są odwierty i badania laboratoryjne betonu, koszt rośnie do 2 500-6 000 PLN. Pełny projekt wzmocnienia ławy to 3 500-9 000 PLN, ale pozwala uniknąć kosztów kucia i odtwarzania fundamentu, sięgających łatwo 40 000-80 000 PLN.

Konstruktor po analizie wskaże jedną z trzech ścieżek: monitoring (obserwacja rysy przez 3-6 miesięcy z cotygodniowym pomiarem szczelinomierzem), naprawę lokalną (iniekcja lub mostkowanie w obrębie zagrożonego odcinka) albo wzmocnienie globalne (dodatkowe zbrojenie, płaszcz żelbetowy, mikropale w przypadku osiadania). Dobór ścieżki zależy od tego, czy przyczyną jest skurcz, błąd wykonawczy, czy też właściwości gruntu.

Pięć punktów na koniec zanim wezwiesz ekipę

Pomiar rysy szczelinomierzem w najszerszym miejscu, wynik zapisz z datą i lokalizacją na rzucie ław. Zdjęcie rysy z linijką w polu widzenia i zapis warunków pogodowych w dniu pomiaru. Kontrola wykwitów suche, wilgotne, rdzawe, wszystko ma znaczenie diagnostyczne. Obserwacja przez minimum 4 tygodnie, cotygodniowy pomiar, wyniki w tabeli. Konsultacja z konstruktorem przy rozwartości powyżej 0,5 mm, rysach narożnikowych lub jakichkolwiek objawach korozji iniekcja, mostkowanie czy wzmocnienie to dalsze decyzje po ocenie eksperckiej.

Większości pęknięć wzdłuż zbrojenia ław fundamentowych można uniknąć dzięki konsekwentnej pielęgnacji betonu przez pierwsze 7 dni. Gdy rysy już się pojawiły, kluczem jest spokój, dokładny pomiar i realistyczna ocena zagrożenia, nie zaś pochopne kucie albo ignorowanie problemu aż do momentu, w którym naprawa kosztuje pięciokrotnie więcej.

Źródła danych i norm: PN-EN 206+A2:2021 (beton specyfikacja, właściwości, produkcja i zgodność), PN-EN 1992-1-1 (Eurokod 2 projektowanie konstrukcji z betonu), PN-EN 1504-3 (wyroby i systemy do ochrony i napraw konstrukcji betonowych), PN-B-03264:2002 (konstrukcje betonowe, żelbetowe i sprężone obliczenia statyczne i projektowanie), dane cenowe na podstawie średnich stawek rynkowych dla usług budowlanych w Polsce w latach 2023-2024 (serwisy kosztorysowe i kalkulatory budżetowe inwestorów indywidualnych).
