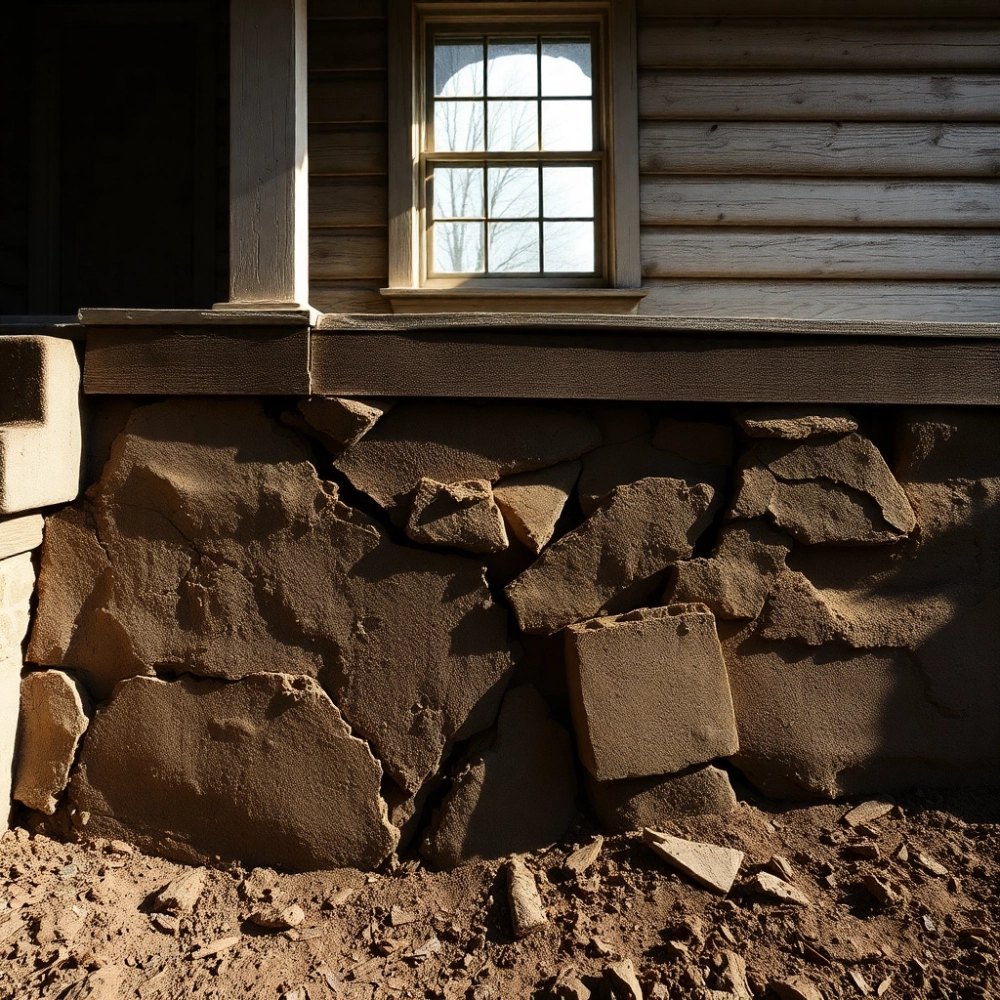

Pęknięty fundament w starym domu: przyczyny i naprawa

Pęknięty fundament w starym domu ocenia się po rysie: włoskowate rysy skurczowe zwykle nie zagrażają konstrukcji, rysę 0,3-1 mm obserwuje się co najmniej pół roku z zimą włącznie, a pęknięcie szersze niż 1 mm, ukośne, schodkowe, mokre lub rosnące wymaga oceny konstruktora. Naprawa ma sens dopiero po usunięciu przyczyny, w starych budynkach najczęściej nierównomiernego osiadania gruntu albo wody zbierającej się przy ścianie.

• Kiedy pęknięty fundament w starym domu jest groźny?
• Jak sprawdzić, czy rysa w fundamencie się powiększa?
• Dlaczego fundament w starym domu pęka?
• Czy ława nie jest za płytko? Przykład ze strefą przemarzania
• Co zrobić, gdy fundament jest pęknięty?
• Jak naprawić pęknięty fundament? Metody i ograniczenia
• Jak zabezpieczyć fundament po naprawie?
• Jakich błędów unikać przy naprawie fundamentu?

Kiedy pęknięty fundament w starym domu jest groźny?

Groźbę ocenia się po czterech cechach rysy: szerokości, kierunku, wilgoci i przyroście w czasie. Szerokość mierzy się szczelinomierzem lub linijką z lupą, a końce rysy zaznacza markerem, żeby widzieć, czy się wydłuża.

Progi w poradnikach nie są jednakowe: jedne uznają za niebezpieczną rysę powyżej 0,3-0,5 mm, inne dopiero powyżej 1 mm, bo sama szerokość nie przesądza o ocenie. Z obu podejść wynika prosta reguła: rysę 0,3-1 mm, która jest stała, sucha i pionowa, obserwuj; tę samą szerokość przy rysie ukośnej, schodkowej, wilgotnej albo rosnącej pokaż konstruktorowi od razu.

Kierunek pęknięcia wskazuje mechanizm. Rysy pionowe w narożnikach i pod oknami zwykle towarzyszą nierównomiernemu osiadaniu, poziome na wysokości ławy bocznemu parciu gruntu przy braku drenażu, a skośne od narożnika w dół obrotowi ściany względem fundamentu. Gdy rysa z ławy przechodzi przez strop piwnicy na parter i wyżej, przyczyna leży w gruncie i iniekcja w murze jej nie usunie.

Specjalistę wzywa się bez czekania na kolejne pomiary, gdy:

• rysa ma ponad 3 mm w dowolnym miejscu,
• plomba gipsowa pęka w ciągu dwóch tygodni,
• drzwi lub okna zaczynają się klinować,
• podłoga piwnicy odchyla się od poziomu o ponad 1 cm na metr,
• na elewacji widać pęknięcia schodkowe, nadproża się deformują albo ściany działowe odspajają się od nośnych.

Jak sprawdzić, czy rysa w fundamencie się powiększa?

Ruch rysy pokazują plomby gipsowe: pasma gipsu o szerokości ok. 3 cm i długości 10 cm, założone w poprzek szczeliny i opisane datą. Pęknięta plomba oznacza, że ruch trwa. Każdą plombę fotografuje się co 30 dni w tym samym ujęciu.

Przykład: plomby założone na początku października i kontrolowane co 30 dni przez 6 miesięcy dają 180 : 30 = 6 odczytów, z czego trzy wypadają w grudniu, styczniu i lutym. Taki harmonogram obejmuje cykle zamarzania i rozmarzania gruntu, które potrafią poszerzyć szczelinę. Rysa bez zmian po pół roku z zimą jest ustabilizowana, więc naprawę można zaplanować spokojnie.

Drugi krok diagnozy to odkrywka, czyli wykop badawczy szerokości ok. 1 m do spodu ławy, choćby w jednym miejscu przy rysie. Odsłania materiał fundamentu, izolację lub jej brak, głębokość posadowienia i poziom wody. Pokazuje też, czy rysa obejmuje tylko ścianę fundamentową, czy przecina ławę na wskroś.

Dlaczego fundament w starym domu pęka?

Najczęstszą przyczyną jest nierównomierne osiadanie: części budynku stoją na gruncie o różnej nośności, np. na nasypie i na gruncie rodzimym albo na warstwach organicznych i pęczniejących glinach. Wiele starych domów stawiano bez badań geotechnicznych, więc takie różnice ujawniają się po latach.

• Woda przy ścianie: brak rynien, podkopany grunt przy ławie i wypłukiwanie drobnych cząstek spod fundamentu (sufozja), które zostawia pustki.
• Gliny kurczące się w suszy i pęczniejące po ulewach.
• Przemarzanie gruntu pod zbyt płytko posadowioną ławą.
• Napór korzeni drzew rosnących przy budynku.
• Związki chemiczne w gruncie, słabe materiały i drgania od ruchu ulicznego.

Po remontach często powtarza się jeden błąd: większe rynny bez przedłużonych rur spustowych kierują wodę wprost pod jedną ścianę. Podobnie działa kostka brukowa ułożona bez spadku od budynku, który powinien wynosić min. 2% na pierwszych 2 m.

Ile lat mogą stać fundamenty?

Trwałości fundamentu nie da się zamknąć w jednej liczbie lat: decyduje materiał i kontakt z wodą. Ławy z kamienia polnego na zaprawie wapiennej z czasem tracą spójność i kruszą się pod obciążeniem, a beton z lat 70. i 80. bez izolacji poziomej ulega karbonatyzacji, która przyspiesza korozję zbrojenia. Brak izolacji przeciwwilgociowej daje wykwity solne, pleśń i degradację zaprawy; dla murów kamiennych dobiera się osobne rozwiązania, opisane w tekście o izolacji starych fundamentów z kamienia.

Czy ława nie jest za płytko? Przykład ze strefą przemarzania

Spód ławy powinien leżeć poniżej granicy przemarzania, bo zamarzający grunt zwiększa objętość i co zimę porusza fundamentem. Polska ma cztery strefy przemarzania gruntu: 0,8 m w strefie I, 1,0 m w II, 1,2 m w III i 1,4 m w IV. Gotowe projekty domów niepodpiwniczonych przyjmują zwykle fundament na głębokości ok. 1 m.

Przykład: odkrywka przy domu w strefie III pokazała spód ławy 0,9 m pod terenem. Granica przemarzania wynosi tu 1,2 m, więc 1,2 m - 0,9 m = 0,3 m: ława kończy się 30 cm nad nią. Ten sam dom w strefie I (0,8 m) miałby 10 cm zapasu. W pierwszym przypadku przemarzanie jest prawdopodobną przyczyną rys i samo wypełnienie szczeliny jej nie usunie; sposób pogłębienia oparcia ustala projektant.

Co zrobić, gdy fundament jest pęknięty?

Najpierw zmierz i oznacz rysę, potem odetnij wodę od ściany, a naprawę konstrukcyjną zleć dopiero po diagnozie.

1. Zmierz szerokość, zaznacz końce rysy, zrób zdjęcia z datą.
2. Załóż plomby gipsowe i kontroluj je co 30 dni.
3. Napraw rynny, odprowadź wodę z rur spustowych dalej od domu, zasyp podkopania przy ścianie.
4. Wykonaj odkrywkę do spodu ławy przy rysie.
5. Przy rysie powyżej 1 mm, ukośnej, mokrej lub rosnącej zamów ekspertyzę konstruktora, a przy podejrzeniu słabego gruntu także ocenę geotechnika.
6. Naprawę wykonaj według projektu, a po niej izolację i drenaż.

Samodzielnie można odkopać i oczyścić ścianę, założyć plomby, tymczasowo zabezpieczyć mur folią i uporządkować rynny. Wszystko, co dotyczy nośności i przenoszenia obciążeń, wymaga projektu i wykonawcy z uprawnieniami.

Jak naprawić pęknięty fundament? Metody i ograniczenia

Metodę dobiera się do przyczyny: iniekcja i klamrowanie naprawiają sam fundament, a podbicie, mikropale i iniekcja w gruncie zatrzymują osiadanie podłoża. Gdy rysa przecina ławę, zwykle łączy się oba rodzaje prac.

Iniekcję wykonuje się przez pakery rozmieszczone wzdłuż rysy. Przy iniekcji epoksydowej wykonawcy napraw konstrukcyjnych powołują się na normę PN-EN 1504-5. W murze z kamienia polnego żywica ucieka przez nieszczelne spoiny, a w strefie, która wciąż osiada, usztywniony odcinek przenosi naprężenia dalej. Średnice prętów do klamrowania podawane przez wykonawców wahają się od 12 do 20 mm, a właściwą wartość ustala projektant.

Podbicie stabilizuje stan zastany, ale nie usuwa przyczyn osiadania, dlatego łączy się je z drenażem. Więcej o tej technice: podbijanie fundamentów betonem. Iniekcja geopolimerowa w gruncie odbywa się bez wykopów i kucia podłóg, ale i ją poprzedza ustalenie, czy pęknięcie w ogóle wynika z gruntu.

Ile kosztuje wzmocnienie fundamentów w starym domu?

Koszt zależy od metody, długości uszkodzonej ławy i zakresu robót towarzyszących, więc wyceny podobnych domów mogą się mocno różnić. Na kwotę wpływają:

• dostęp do ściany, bo dom w granicy działki często oznacza ręczne kopanie zamiast koparki,
• rozbiórka i odtworzenie opaski, tarasu lub schodów zewnętrznych,
• utylizacja zanieczyszczonego gruntu,
• ekspertyza i projekt naprawy, bez których wykonawca nie podejmie robót konstrukcyjnych.

Oferty porównuj na tym samym zakresie, najlepiej na podstawie jednego projektu: wyraźnie tańsza wycena często pomija izolację, drenaż albo gwarancję. Budżet omawia osobny tekst o kosztach wzmocnienia fundamentów w starym domu.

Jak zabezpieczyć fundament po naprawie?

Bez odprowadzenia wody iniekcja i podbicie działają tylko przez kilka sezonów, po których rysy pojawiają się w nowych miejscach. Naprawę konstrukcyjną planuje się więc razem z izolacją przeciwwilgociową i drenażem.

Po odkopaniu ściany wykonuje się izolację pionową, mocuje folię kubełkową z HDPE (400-600 g/m²) do oczyszczonego, suchego lica i układa rurę drenarską DN100 na poziomie ławy ze spadkiem min. 0,5% do studzienki lub kanalizacji deszczowej. Wokół domu przydaje się opaska żwirowa szerokości 30-50 cm na geowłókninie. Układanie folii krok po kroku: folia kubełkowa na stary fundament.

Jakich błędów unikać przy naprawie fundamentu?

• Szpachlowanie rysy klejem do płytek lub cementem szybkowiążącym: sztywna łata słabsza od betonu odpada przy pierwszym ruchu konstrukcji.
• Masy epoksydowe w tubkach, np. Poxipol, utwardzają się w cienkiej warstwie, więc maskują tylko wlot rysy.
• Klamry wklejone bez obliczeń przenoszą naprężenia na sąsiednie odcinki, gdzie powstają nowe pęknięcia.
• Iniekcja lub podbicie w mokrym gruncie bez drenażu.
• Brak zdjęć stanu wyjściowego, protokołów odbioru i pisemnej gwarancji, bez których naprawy nie da się reklamować.

Pęknięty fundament może zagrozić stateczności ścian nośnych i stropów, dlatego prace ingerujące w konstrukcję prowadzi się według projektu i pod nadzorem osoby z uprawnieniami budowlanymi. Dom pod ochroną konserwatorską wymaga przed każdą ingerencją w fundament pozwolenia wojewódzkiego konserwatora zabytków.
