Jaki powinien być przepływ wody w podłogówce?

Wyobraź sobie, że w Twoim domu podłogówka działa nierówno – w jednym pokoju ciepło bucha, w drugim ledwo czujesz pod stopami temperaturę, a pompa cicho szumi w tle, pochłaniając prąd. To frustrujące, prawda? Optymalny przepływ wody, zazwyczaj między 0,5 a 2 litrami na minutę na jedną pętlę, to klucz do równomiernego rozprowadzania ciepła i oszczędności energii. W tym artykule разбierzemy, jak ustalić minimalny i maksymalny przepływ, by uniknąć stagnacji czy hałasu, obliczymy go krok po kroku oraz wyjaśnimy regulację w rozdzielaczu i związek z temperaturą wody. Dzięki temu Twój system ogrzewania podłogowego zadziała jak należy, zapewniając komfort bez niespodzianek.

• Optymalny przepływ na pętlę w podłogówce
• Minimalny przepływ wody w podłogówce
• Maksymalny przepływ wody w podłogówce
• Jak obliczyć przepływ w podłogówce
• Regulacja przepływu w rozdzielaczu podłogówki
• Przepływ wody a temperatura w podłogówce
• Przepływ turbulentny w rurach PEX podłogówki
• Pytania i odpowiedzi

Optymalny przepływ na pętlę w podłogówce

W systemie ogrzewania podłogowego optymalny przepływ wody na jedną pętlę wynosi zwykle od 0,5 do 2 litrów na minutę. Ta wartość zależy przede wszystkim od długości pętli, która nie powinna przekraczać 80–120 metrów, oraz średnicy rur, najczęściej 16–20 mm w przypadku PEX-Al-PEX. Przy takim przepływie ciepło rozchodzi się równomiernie po powierzchni podłogi, zapewniając komfort termiczny w całym pomieszczeniu. Zbyt mały lub zbyt duży strumień zaburza równowagę hydrauliczną, co prowadzi do nierównomiernego ogrzewania. Dobrze dobrany przepływ minimalizuje opory hydrauliczne, utrzymując spadek ciśnienia na poziomie 0,2–0,4 mbar na metr. W efekcie pompa pracuje efektywnie, a system osiąga sprawność powyżej 90 procent.

Dla pętli o długości 100 metrów i mocy grzewczej 50–100 W/m² zalecany przepływ oscyluje wokół 1 l/min. To wartość, która sprawdza się w większości domów jednorodzinnych z jastrychem. W większych pomieszczeniach, gdzie rozstaw rur wynosi 15–20 cm, nieco wyższy przepływ, bliżej 1,5 l/min, lepiej radzi sobie z dystrybucją ciepła. Należy uwzględnić rodzaj podłogi – przy panelach laminowanych lub drewnie unikać wartości powyżej 1,5 l/min, by nie powodować dilatacji. Projektant systemu zawsze dobiera tę wielkość indywidualnie, biorąc pod uwagę specyfikację rur i wymagania budynku. Dzięki temu instalacja działa cicho i trwało.

W praktyce optymalny przepływ zapewnia turbulentny charakter strumienia w rurach, co poprawia transfer ciepła. Re > 4000 to próg, powyżej którego osady wapienne nie osiadają na ściankach. W systemach niskotemperaturowych, z wodą 35–45°C, wystarczy 0,6–1,2 l/min na pętlę. Dla wyższych temperatur, do 55°C, wartość ta rośnie, ale nie przekracza 2 l/min. Regularna kontrola w rozdzielaczu pozwala utrzymać te parametry sezon po sezonie. To podstawa efektywnego ogrzewania podłogowego.

Zobacz także: Jak długo wygrzewa się podłogówki? Czas i etapy

Czynniki wpływające na optymalny przepływ

• Długość pętli: krótsze wymagają mniejszego przepływu, dłuższe – wyższego, ale w granicach normy.
• Średnica rur: 16 mm – do 1 l/min, 20 mm – do 2 l/min.
• Moc grzewcza: 50 W/m² – ok. 0,8 l/min, 100 W/m² – ok. 1,6 l/min.
• Rozstaw rur: gęstszy (10 cm) – niższy przepływ, rzadszy (25 cm) – wyższy.

Minimalny przepływ wody w podłogówce

Minimalny przepływ w podłogówce nie powinien spadać poniżej 0,3 l/min na pętlę, bo wtedy woda zaczyna stagnować w rurach. To prowadzi do lokalnego przegrzewania podłogi, gdzie ciepło gromadzi się w jednym miejscu zamiast równomiernie się rozchodzić. W efekcie komfort termiczny spada, a efektywność systemu maleje nawet o 20 procent. Pompa musi wtedy pracować ciężej, zwiększając zużycie energii. Szczególnie w dłuższych pętlach, powyżej 100 metrów, niski przepływ potęguje opory hydrauliczne. Dlatego zawsze sprawdzaj przepływomierze w rozdzielaczu.

Przy zbyt małym strumieniu transfer ciepła pogarsza się, bo woda nie wymienia energii efektywnie z otoczeniem. W pomieszczeniach o większej powierzchni, jak salon, stagnacja objawia się zimnymi strefami przy ścianach. Ryzyko osadów wapiennych rośnie, co zatyka rury PEX z czasem. Dla systemów z pompą obiegową minimalny próg to 0,4–0,5 l/min, zależnie od temperatury zasilania. W niskotemperaturowych instalacjach ten limit jest wyższy, bliżej 0,6 l/min. Unikaj takich sytuacji, regulując zawory na bieżąco.

W jastrychu betonowym minimalny przepływ zapobiega też pęknięciom spowodowanym nierównomiernym rozkładem temperatury. Podczas rozruchu systemu, gdy woda jest zimna, zbyt słaby strumień opóźnia osiągnięcie docelowej temperatury. W budynkach z izolacją podłogową efekt jest mniej dotkliwy, ale nadal zauważalny. Zawsze projektuj z zapasem, by przepływ nie spadał poniżej normy nawet przy spadku ciśnienia w sieci. To gwarancja długoterminowej trwałości instalacji.

Zobacz także: Pompa do podłogówki: kluczowe cechy i dobór

Objawy za niskiego przepływu to nierówne nagrzewanie podłogi i wzrost temperatury powrotu powyżej 5°C różnicy od zasilania. W takich przypadkach natychmiast zwiększ strumień na problematycznej pętli. Regularne pomiary co sezon chronią przed awariami. Pamiętaj, że w podłogówce minimalny przepływ to podstawa równowagi hydraulicznej całego systemu.

Maksymalny przepływ wody w podłogówce

Maksymalny przepływ w podłogówce nie powinien przekraczać 3 l/min na pętlę, aby uniknąć hałasu pompowego i nadmiernego zużycia energii. Przy wyższych wartościach woda płynie zbyt szybko, co generuje turbulencje akustyczne słyszalne w pomieszczeniach. Złączki rur PEX ulegają naprężeniom hydraulicznym, skracając żywotność instalacji. Spadek ciśnienia rośnie wykładniczo, obciążając pompę obiegową. W efekcie rachunki za prąd idą w górę, a efektywność spada poniżej 85 procent. Trzymaj się limitu 2 l/min w standardowych systemach.

W większych pętlach, 120 metrów, maksymalny przepływ bliżej 2,5 l/min sprawdza się przy rozstawie rur 20 cm. Ale w podłogach drewnianych lub laminowanych górna granica to 1,5 l/min, by uniknąć deformacji od wibracji. Wysoki strumień pogarsza też transfer ciepła, bo woda nie zdąży oddać energii jastrychowi. W wysokotemperaturowych instalacjach, do 55°C, ten efekt jest silniejszy. Zawsze monitoruj ciśnienie na rozdzielaczu, by nie przekraczać normy.

Nadmierny przepływ zwiększa opory w krótszych pętlach, powodując nierównomierność między nimi. Pompa musi kompensować, co skraca jej trwałość nawet o połowę. W budynkach z wieloma pomieszczeniami dysbalans prowadzi do zimnych stref. Reguluj zawory, by maksymalny przepływ nie dominował w systemie. To klucz do cichej i oszczędnej pracy podłogówki.

Inne skutki to erozja wewnętrzna rur PEX przy prędkości powyżej 1 m/s. W praktyce, powyżej 2 l/min, osady wapienne łatwiej się odrywają, zanieczyszczając rozdzielacz. Zawsze projektuj z marginesem bezpieczeństwa. Maksymalny przepływ to granica, której lepiej nie przekraczać dla długoterminowej niezawodności.

Jak obliczyć przepływ w podłogówce

Obliczenie przepływu w podłogówce opiera się na wzorze Q = P / (c × ρ × ΔT), gdzie Q to przepływ w m³/s, P – moc grzewcza w watach, c = 4,18 kJ/kgK (ciepło właściwe wody), ρ = 1000 kg/m³ (gęstość), ΔT – różnica temperatur zasilania i powrotu, zwykle 5–7°C. Dla pętli o mocy 80 W/m² i powierzchni 20 m², P = 1600 W. Przy ΔT=6°C wychodzi Q ≈ 0,00011 m³/s, czyli 0,66 l/min po przeliczeniu. To podstawowa metoda dla efektywnego projektowania. Zawsze uwzględnij długość pętli i opory hydrauliczne.

Krok po kroku: najpierw określ moc potrzebną na pomieszczenie, np. 50–100 W/m² zależnie od izolacji. Potem wybierz ΔT – w niskotemperaturowych systemach 5°C, w wyższych 7°C. Podstaw do wzoru i przelicz na l/min (pomnóż przez 60 000). Dla dłuższych pętli dodaj korektę na spadek ciśnienia 0,2–0,4 mbar/m. Użyj kalkulatorów online lub arkuszy, ale weryfikuj pomiarami. Ta precyzja zapewnia równomierne ogrzewanie.

Przykładowe obliczenia dla różnych mocy

Większe pomieszczenia wymagają skalowania – dla 100 m² podziel na pętle po 20 m². Obliczenia uwzględniają też średnicę rur: dla 16 mm maksymalnie 1 l/min. W systemach z gruntowymi pompami ciepła ΔT jest mniejsze, co podnosi przepływ. Zawsze testuj po montażu. To fundament poprawnego działania podłogówki.

Dla wizualizacji zależności przepływu od mocy i ΔT użyj poniższego wykresu. Pokazuje, jak zmienia się Q przy typowych parametrach.

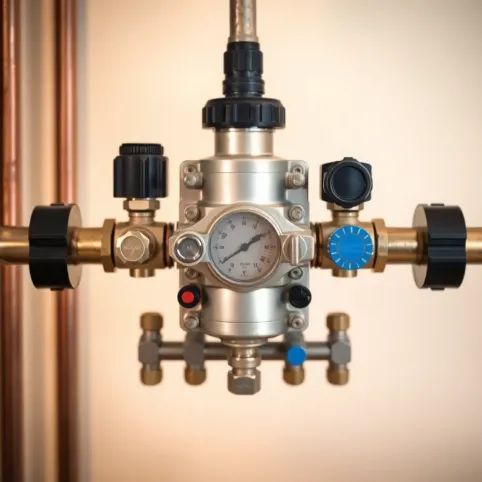

Regulacja przepływu w rozdzielaczu podłogówki

Regulacja przepływu w rozdzielaczu podłogówki odbywa się za pomocą zaworów regulacyjnych i przepływomierzy na każdej pętli. Celem jest równomierność ±10 procent między pętlami, co zapewnia identyczne warunki w wszystkich pomieszczeniach. Najpierw ustaw wstępny przepływ według projektu, potem dynamicznie koryguj podczas próbnego obiegu. Zawory iglicowe pozwalają precyzyjnie dozować strumień od 0,3 do 3 l/min. W nowoczesnych rozdzielaczach pomiary są cyfrowe, ułatwiając balansowanie. To podstawa efektywnego systemu ogrzewania.

Proces regulacji zaczyna się od zamknięcia wszystkich zaworów i otwarcia pomp. Otwieraj pętle po kolei, mierząc przepływ i ciśnienie. Dla dłuższych pętli zwiększaj strumień stopniowo, by nie przekroczyć spadku 4 mbar na całą długość. W pomieszczeniach o podobnej powierzchni stosuj te same wartości. Jeśli jedna pętla dominuje, zmniejsz jej przepływ, by wyrównać resztę. Regularna kalibracja co sezon utrzymuje optimum.

• Sprawdź ciśnienie na zasilaniu i powrocie rozdzielacza.
• Ustaw przepływomierze na docelowe 0,5–2 l/min.
• Przetestuj przez 30 minut i zmierz temperatury podłogi.
• Dostosuj zawory, aż ΔT będzie stałe na wszystkich pętlach.
• Zabezpiecz ustawienia plombami lub blokadami.

W systemach z automatyką regulacja jest zdalna, ale ręczna weryfikacja jest niezbędna. Unika to dysbalansu, który powoduje zimne strefy. W większych instalacjach z 10–12 pętlami poświęć na to cały dzień. Prawidłowa regulacja podnosi efektywność o 15 procent i przedłuża życie pompy.

Przepływ wody a temperatura w podłogówce

Przepływ wody w podłogówce ściśle wiąże się z temperaturą – w niskotemperaturowych systemach (35–45°C) wystarcza 0,6–1,2 l/min na pętlę. Niższy strumień pozwala wodzie dłużej oddawać ciepło jastrychowi, co jest idealne dla pomp ciepła. Przy wyższych temperaturach, do 55°C, przepływ rośnie do 1,5–2 l/min, by uniknąć przegrzania. Zależność ta wynika z ΔT – mniejsza różnica wymaga większego Q. W pomieszczeniach mieszkalnych optimum to 40°C z 1 l/min dla komfortu.

W wysokotemperaturowych instalacjach wyższy przepływ zapobiega lokalnym hotspotom na podłodze. Temperatura powrotu powinna być o 5–7°C niższa od zasilania niezależnie od strumienia. W łazienkach, gdzie podłoga musi szybko się nagrzewać, zwiększ przepływ do 1,8 l/min przy 45°C. Zimą, przy mrozie na zewnątrz, dostosuj dynamicznie. To zapewnia równomierne ciepło bez suchości powietrza.

Wpływ na efektywność jest znaczny – przy optymalnym dopasowaniu COP systemu rośnie o 10–20 procent. Dla podłóg z panelami drewnianymi temperatura max 45°C z niższym przepływem chroni przed dilatacją. Monitoruj termometry na rozdzielaczu. Zawsze dobieraj parametry do źródła ciepła, np. kocioł gazowy toleruje wyższe wartości niż gruntowa pompa.

Podczas lata, w trybie chłodzenia, przepływ spada do 0,5 l/min przy 18–22°C wody. To minimalizuje kondensację pod podłogą. Sezonowa regulacja temperatury i przepływu to norma w inteligentnych systemach. Dzięki temu podłogówka służy całorocznie.

Przepływ turbulentny w rurach PEX podłogówki

Przepływ turbulentny w rurach PEX podłogówki osiąga się przy liczbie Reynoldsa Re > 4000, co znacząco poprawia transfer ciepła. Laminarny strumień (Re < 2300) powoduje słabą wymianę energii i osadzanie się kamienia. Turbulencja miesza wodę, zwiększając efektywność o 25 procent. Dla rur 16 mm prędkość 0,5–0,8 m/s daje Re w optimum. Oblicz Re = (ρ v D)/μ, gdzie v to prędkość, D średnica, μ lepkość wody. To kluczowy parametr projektu.

W PEX-Al-PEX turbulentny przepływ minimalizuje osady wapienne, zwłaszcza w twardej wodzie. Przy 1 l/min w 16 mm Re ≈ 5000, idealne dla podłogówki. Wyższa wartość skraca drogę dyfuzji ciepła do ścianki rury. W dłuższych pętlach turbulentność równoważy opory. Zawsze projektuj powyżej progu, by system działał czysto latami.

Korzyści to też mniejsze ryzyko korozji i dłuższa trwałość złączek. W systemach z filtrem turbulentny przepływ ułatwia samooczyszczanie. Dla 20 mm rur próg Re osiąga się przy 0,4 m/s. Mierz prędkość przepływomierzami. To nieoczywisty, ale decydujący czynnik efektywności.

W niskotemperaturowych instalacjach turbulentność pozwala na niższe ΔT bez strat. Regularnie sprawdzaj, czy Re nie spada przez osady. Czyszczenie lub wymiana filtrów utrzymuje optimum. Turbulentny przepływ to ukryta siła podłogówki.

Pytania i odpowiedzi

• Jaki powinien być optymalny przepływ wody w podłogówce?

  Optymalny przepływ wody w ogrzewaniu podłogowym wynosi zazwyczaj 0,5–2 l/min na jedną pętlę rur (np. o średnicy 16–20 mm PEX-Al-PEX). Wartość ta zależy od długości pętli (max 80–120 m), spadku hydraulicznego (0,2–0,4 mbar/m) i mocy grzewczej (50–100 W/m²). Zapewnia równomierne ogrzewanie, turbulentny przepływ (Re > 4000) i wysoką efektywność energetyczną.

• Co powoduje zbyt niski przepływ wody w podłogówce?

  Przepływ poniżej 0,3 l/min prowadzi do stagnacji wody, obniżonej wymiany ciepła, ryzyka przegrzania lokalnych odcinków podłogi i osadów wapiennych. Sprawność systemu spada poniżej 90%, co powoduje nierównomierne ogrzewanie i zwiększone zużycie energii.

• Jakie są skutki zbyt wysokiego przepływu wody?

  Przepływ powyżej 3 l/min generuje hałas pompowy, zwiększa zużycie energii, nadmierne naprężenia hydrauliczne w złączkach rur PEX i ryzyko uszkodzeń. W podłogach drewnianych lub laminowanych powyżej 1,5 l/min grozi dilatacją i deformacją.

• Jak dobrać i regulować przepływ wody w podłogówce?

  Przepływ oblicza się wzorem Q = P / (c × ρ × ΔT), gdzie P to moc, c=4,18 kJ/kgK, ρ=1000 kg/m³, ΔT=5–7°C. Używa się zaworów regulacyjnych i rozdzielaczy z przepływomierzami dla równomierności ±10% między pętlami. W niskotemperaturowych systemach (35–45°C) stosuje się 0,6–1,2 l/min, w wysokotemperaturowych do 55°C – wyższy. Kontroluj co sezon.
