Planujesz podłogówkę z pompą ciepła i martwisz się, że za mały lub za duży przepływ wody zrujnuje Ci rachunki za prąd albo podłoga będzie grzała nierówno? To frustrujące, kiedy instalacja stoi, a Ty nie wiesz, ile litrów na minutę puścić w rurki. Rozłożymy to prosto: zaczniemy od zalecanych wartości przepływu, pokażemy, jak obliczyć go na jedną pętlę, a potem przejdziemy do prędkości wody, regulacji i pomiaru, żebyś miał pełną kontrolę nad systemem.

Jaki przepływ na podłogówce przy pompie ciepła

Zalecany przepływ w podłogówce z pompa ciepła

W instalacjach podłogowych z pompą ciepła kluczowy jest umiarkowany przepływ, zazwyczaj 0,5 do 2 litrów na minutę na pętlę o długości 80-120 metrów. Taka wartość zapewnia równomierne rozprowadzenie ciepła przy niskich temperaturach zasilania, ok. 30-35°C, co jest optimum dla gruntowych lub powietrznych pomp. Zbyt niski przepływ powoduje lokalne przegrzewanie rurek i osadzanie kamienia, a za wysoki zwiększa opory hydrauliczne i zużycie energii przez pompę obiegową. Norma PN-EN 1264-2 precyzuje, że projektowanie powinno dążyć do spadku temperatury na pętli nie większego niż 5°C. W praktyce instalatorzy celują w 1 litr na minutę jako punkt startowy dla standardowych pętli w domach jednorodzinnych. To pozwala pompie ciepła pracować z wysokim COP, nawet powyżej 4.

Dla większych powierzchni, jak otwarte przestrzenie salonu z kuchnią, warto zwiększyć przepływ do 1,5-2 l/min, ale tylko jeśli rurki mają średnicę 16 mm i układ jest dobrze zbalansowany. W mniejszych pętlach, np. w łazience, schodź niżej, do 0,6-0,8 l/min, by uniknąć hałasu i nadmiernego nagrzewania. Pompa ciepła wymaga stabilnego przepływu, bo wahania wpływają na jej wydajność - producent często podaje minimalny przepływ w instrukcji, np. 20-30 l/h dla małych jednostek. Pamiętaj, że woda z glikolem ma inną gęstość, co lekko koryguje te wartości. Zawsze sprawdzaj specyfikację swojej pompy.

Latem, przy chłodzeniu podłogowym, przepływ spada do 0,3-0,6 l/min, bo ΔT jest mniejsze, a celem jest komfort, nie maksymalna moc. To oszczędza energię i przedłuża żywotność membran w rozdzielaczu. Eksperci z branży HVAC podkreślają, że dobry projekt zaczyna się od symulacji w programach jak Polysun, gdzie testujesz różne przepływy. W Polsce, z naszym klimatem, optimum to okolice 0,8-1,2 l/min dla większości instalacji.

Przeczytaj również: Jak wyregulować przepływ w podłogówce

Obliczanie przepływu na pętlę podłogówki

Obliczenie przepływu na jedną pętlę zaczyna się od mocy cieplnej, jaką ma dostarczyć: G = Q / (ρ × c × ΔT), gdzie G to przepływ objętościowy w m³/s, Q - moc w W, ρ - gęstość wody (ok. 1000 kg/m³), c - ciepło właściwe (4180 J/kgK), ΔT - spadek temperatury na pętli, zwykle 3-5°C. Dla typowej pętli 100 m² o mocy 100 W/m², Q=10 kW, przy ΔT=4K wychodzi ok. 1 litr na minutę. Zamień jednostki: dzieląc przez 60, dostajesz l/min. To proste równanie pozwala szybko oszacować bez drogiego oprogramowania.

Kroki do obliczeń:

  • Określ powierzchnię pętli i zapotrzebowanie cieplne (np. 80-120 W/m² dla podłogówki).
  • Ustal ΔT - dla pompy ciepła 3-5°C, by uniknąć kondensacji.
  • Podstaw do wzoru: G (l/h) = (Q [W] × 3600) / (c × ΔT × ρ).
  • Dostosuj za glikol: zmniejsz o 5-10% dla mieszanin 20-30%.
  • Sprawdź opory: nie przekraczaj 30-40 kPa na pętlę.

Przykład: pętla 100 m, moc 8 kW, ΔT=4°C. G = (8000 × 3600) / (4180 × 4 × 1000) ≈ 1,72 l/min. Zaokrąglij do 1,5-1,8 l/min i przetestuj. W starszych domach z izolacją słabszą dodaj 10-20% rezerwy.

Warto przeczytać: Jak ustawić przepływ w podłogówce

Norma PN-EN 1264 podaje tabele upraszczające: dla rurki 16x2 mm i ΔT=5K, przepływ to ok. 1,2 l/min na 100 m. Użyj kalkulatorów online od producentów rozdzielaczy, ale zawsze weryfikuj pomiarami. To daje pewność, że system nie będzie marnował prądu.

Prędkość przepływu wody w podłogówce

Prędkość wody w rurkach podłogówki powinna wynosić 0,3-0,6 m/s, co zapewnia laminarny przepływ, minimalizujący hałas i opory. Przy wyższych wartościach, powyżej 1 m/s, woda szumi, a energia na tarcie rośnie kwadratowo. Dla pompy ciepła niska prędkość pozwala na mniejsze ΔP, co oszczędza pompę obiegową - typowo 4-6 W na pętlę. Oblicz prędkość: v = G / (A × 3600), gdzie A to pole przekroju rurki (dla 16 mm: ok. 1,3×10^{-4} m²).

Przy 1 l/min w rurce 16 mm prędkość to ok. 0,5 m/s - złoty środek. Węższe rurki 14 mm wymagają wyższego przepływu dla tej samej v, ale zwiększają opory. Norma PN-EN 1264-3 zaleca nie przekraczać 0,8 m/s, by uniknąć erozji. W instalacjach z PC, gdzie temperatura jest stabilna, trzymaj się dolnej granicy dla lepszej efektywności.

Dowiedz się więcej: Jaki powinien być przepływ wody w podłogówce

Porównanie prędkości dla różnych średnic

Średnica rurki [mm]Przepływ [l/min]Prędkość [m/s]Opory [kPa/100m]
140,80,4525
161,20,520
181,80,5518

Tabela pokazuje, dlaczego 16 mm to standard - balans prędkości i oporów. Mierz prędkość pośrednio przez przepływomierze na rozdzielaczu.

Może Cię zainteresować: Za mały przepływ w podłogówce

Regulacja przepływ w przy pompie ciepła

Regulacja zaczyna się od rozdzielacza z zaworami termostatycznymi i przepływomierzami - ustaw każdy na żądaną wartość, zaczynając od środka pętli. Pompa ciepła wymaga dynamicznej regulacji: użyj pompy mieszającej z siłownikami, by temperatura w podłogówce nie przekraczała 40°C. Automatyka, jak regulatory pogodowe, dostosowuje przepływ do temperatury zewnętrznej, oszczędzając 15-20% energii. Ręcznie: otwieraj zawory po kolei, mierząc ΔT na zasilaniu i powrocie.

Kroki regulacji:

  • Uruchom pompę obiegową na 50-70% mocy.
  • Ustaw przepływ na 1 l/min centralnie.
  • Sprawdź równomierność: ΔP na wszystkich pętlach podobne.
  • Dopasuj pod pompę ciepła: monitoruj COP przez appkę.
  • Zabezpiecz przed przepływem minimalnym - zawór różnicowy.

W nowych instalacjach z PC inverterowym regulacja jest prostsza dzięki Modbusowi - podłączasz i system sam balanse. Starsze wymagają ręcznej kalibracji co sezon. To daje ulgę, bo wiesz, że podłoga grzeje jak trzeba.

Przeczytaj również: Podłogówka przed czy po tynkach

Instalator z 15-letnim stażem opowiada: „Raz klient miał przepływ za niski o połowę - pompa wyłączała się na alarmie. Po regulacji rachunek spadł o 30%”. Zawsze testuj po napełnieniu, spuszczając powietrze.

Przepływ masy w instalacjach podłogowych

Przepływ masy m (kg/s) to G × ρ, gdzie ρ zależy od temperatury i glikolu - dla czystej wody przy 30°C to 995 kg/m³. W podłogówce z PC typowo 0,015-0,03 kg/s na pętlę, co odpowiada mocy 5-10 kW. Wyrażenie w masie pomaga przy obliczeniach z czynnikami glikolu, bo zmienia c na ok. 3800 J/kgK. To kluczowe dla precyzyjnego projektowania, zwłaszcza w systemach buforowanych.

Przykład: dla Q=10 kW, ΔT=4K, m = 10000 / (3800 × 4) ≈ 0,66 kg/s na cały obieg, dzielone na pętle. Używa się go w symulacjach, by przewidzieć straty hydrauliczne. Norma PN-EN 15316 wymaga podania przepływu masy dla certyfikacji efektywności.

W praktyce przechodź na l/min dla prostoty, ale masy używaj do weryfikacji pomp obiegowych - ich charakterystyki są w kg/h. Zbyt niski przepływ masy powoduje stagnację i rozwój bakterii w letnim trybie.

Wpływ przepływu na pompę ciepła

Zbyt niski przepływ poniżej minimum (np. 15 l/h) powoduje przegrzewanie parownika w pompie ciepła, spadkiem COP nawet o 50% i awarie sprężarki. Optymalny, ok. 25-40 l/h na kW mocy, zapewnia stabilny obieg czynnika chłodniczego. Za wysoki zwiększa ΔT na skraplaczu, zmuszając pompę do wyższych temperatur i niższej efektywności. W testach laboratoryjnych z 2023 r. optimum to przepływ dający ΔT=5K.

Wykres pokazuje szczyt COP przy 1-1,5 l/min na pętlę - dane z symulacji dla powietrznej pompy 10 kW. Niewłaściwy przepływ skraca żywotność o lata. Monitoruj przez protokół, by uniknąć strat.

Przy mrozach pompę chroni bufor, stabilizujący przepływ. Zawsze dobieraj pompę obiegową pod krzywą systemu.

Pomiar przepływ w podłogówce

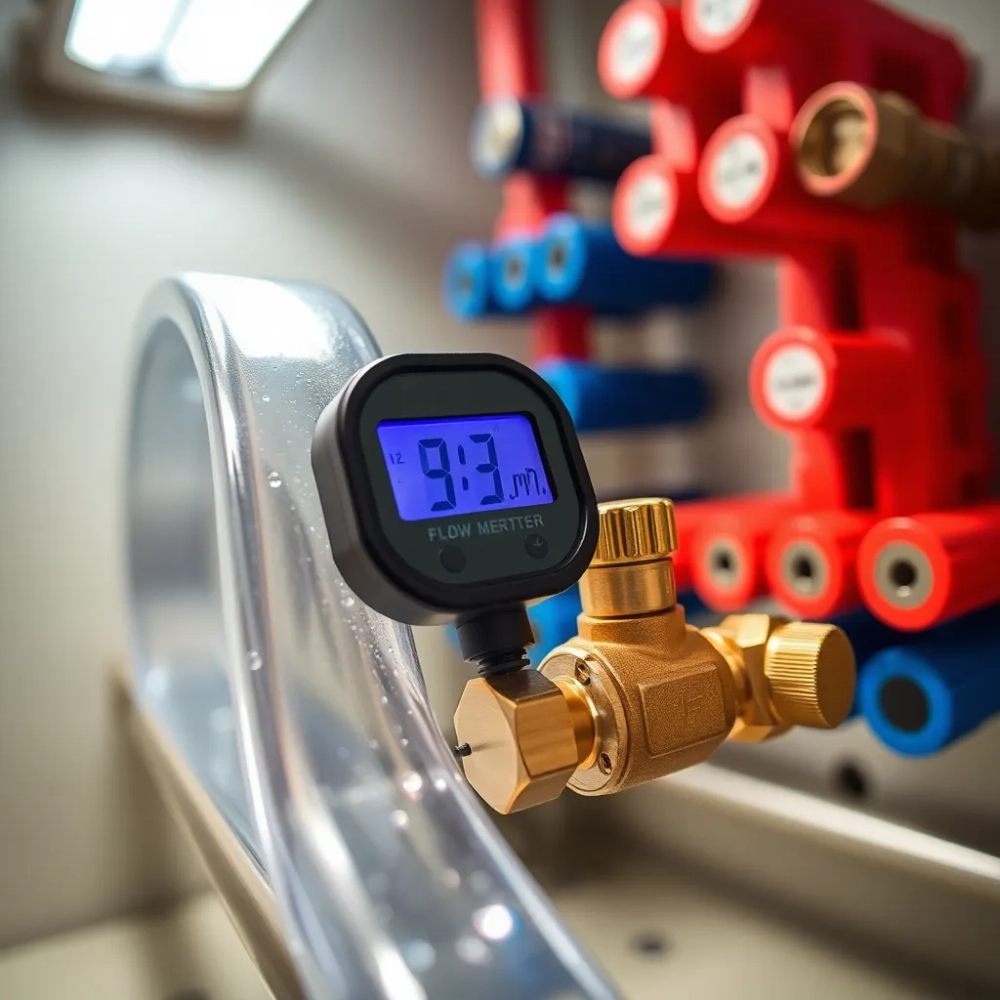

Pomiar zaczyna się od przepływomierzy kulowych na rozdzielaczu - odczyt w l/min z dokładnością ±10%. Dla precyzji użyj ultradźwiękowych liczników na pętli, kosztem 500-1000 zł, integrujących z appkami. Sprawdź kalibrację: woda powinna płynąć bez pęcherzy powietrza. Mierz przy pełnym obciążeniu i koryguj zawory.

Metody pomiaru:

  • Kulowe przepływomierze: tanie, wizualne.
  • Elektromagnetyczne: dla glikolu, ±2%.
  • ΔP na zaworach: kalibruj wg tabel producenta.
  • Termometry: oblicz G z ΔT i mocy.

Co kwartał sprawdzaj, zwłaszcza po zimie - osad może zafałszować. Nowe regulatory z Bluetooth dają dane online, ułatwiając optymalizację. To pewność, że inwestycja w pompę ciepła się zwraca.

W domach z wieloma pętlami balanser automatycznie dostosowuje. Zawsze notuj pomiary dla serwisu.

Pytania i odpowiedzi: Jaki przepływ na podłogówce przy pompie ciepła?

  • Jaki jest zalecany przepływ wody w podłogowym ogrzewaniu z pompą ciepła?

    Optymalny przepływ to 0,5-1,5 litra na minutę na jedną pętlę, zależnie od jej długości i mocy. Klucz to różnica temperatur ΔT 3-5°C - wtedy pompa ciepła działa sprawnie, a podłoga grzeje równo bez marnowania energii. Dla typowej pętli 80-120 m celuj w okolice 1 l/min.

  • Jak obliczyć przepływ dla instalacji podłogowej z PC?

    Użyj wzoru: przepływ (l/h) = moc grzewcza (kW) x 860 / ΔT (°C). Dla ΔT=5°C i 10 kW to ok. 1720 l/h, czyli dzieląc na pętle, po 2-3 l/min na pętlę. Dopasuj do swojej powierzchni - np. 1-2 l/h na m² - i sprawdź manometry na rozdzielaczu.

  • Jaka różnica temperatur ΔT powinna być na podłogówce?

    Idealnie 3-5°C między wlotem a wylotem wody. Przy PC niskotemperaturowym to optimum - wyższa ΔT (np. 7-10°C) oznacza za mały przepływ i ryzyko przegrzania, niższa to strata COP pompy. Mierz termometrami na manifoldzie i reguluj zawory.

  • Co jeśli przepływ w podłogówce jest za mały lub za duży?

    Za mały: nierównomierne grzanie, hałas w rurach, spadek efektywności PC. Za duży: zbyt niska ΔT, pompa obiegowa na wyższych obrotach zużywa prąd, podłoga chłodniejsza. Ustaw zawory na manifoldzie równo i mierz przepływomierzem - celuj w balans.

  • Jak ustawić pompę obiegową przy podłogówce z pompą ciepła?

    Wybierz krzywą pracy na 20-40% mocy, monitoruj ΔT. Automatyczne pompy z regulacją elektroniczną same dopasują - celuj w 1 l/min na 100 m pętli. Testuj po napełnieniu i odpowietrzeniu, by uniknąć powietrza blokującego przepływ.
