Jaki styrodur pod płytę fundamentową wybrać, by nie przepłacić

Wybór styroduru pod płytę fundamentową to decyzja, która kosztuje od kilku do kilkudziesięciu tysięcy złotych, a jej konsekwencje widać przez całe życie budynku. Zły materiał oznacza mostki termiczne, podciąganie kapilarne wody, a w skrajnych przypadkach pękanie posadzki. Dobrze dobrana izolacja pracuje po cichu przez 50 lat. Ten tekst zawiera konkretne liczby, normy i mechanizmy fizyczne, których próżno szukać w opisach produktowych.

• XPS czy EPS pod płytę fundamentową różnice, które decydują o wyborze
• Grubość styroduru pod płytę fundamentową a norma WT 2021
• Najczęstsze błędy przy układaniu styroduru pod płytę

XPS czy EPS pod płytę fundamentową różnice, które decydują o wyborze

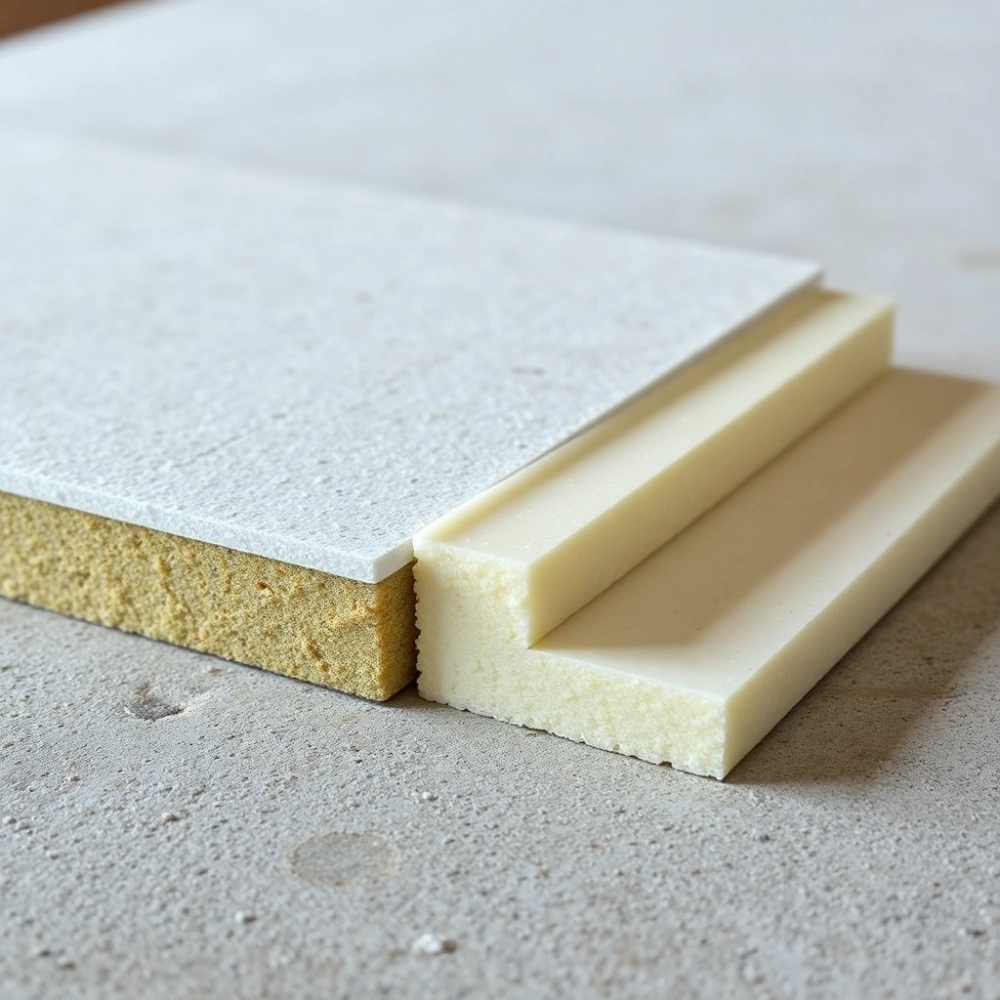

Styropian pod płytę fundamentową dzieli się na dwa zupełnie różne tworzywa: spieniony polistyren EPS (Styropian) i polistyren ekstrudowany XPS (Styrodur). Oba wyglądają podobnie, ale ich struktura wewnętrzna determinuje zachowanie w wilgoci, pod obciążeniem i w czasie.

EPS to kulki styropianu spiekane parą wodną. Pomiędzy nimi zostają miliony mikroszczelin, które chłoną wodę jak gąbka. Nasiąkliwość długotrwała WL(T) sięga 4-5% objętości, co w gruncie oznacza realne straty izolacyjne. XPS powstaje przez wyciskanie stopionego polistyrenu przez dyszę. Powstaje jednorodna, zamkniętokomórkowa struktura o nasiąkliwości poniżej 0,7%. Ta różnica przesądza o wyborze na gruntach podmokłych.

Wytrzymałość na ściskanie to drugi kluczowy parametr. Płyta fundamentowa przenosi obciążenie rzędu 8-15 kN/m², a w domach z ciężkim stropem betonowym nawet więcej. Polistyren ekstrudowany XPS 300 wytrzymuje 300 kPa przy 10% odkształceniu, czyli trzykrotnie więcej niż standardowy EPS 100. Pod dom murowany z dachem betonowym sam EPS nie wystarczy, bo zbyt szybko się ugnie i utraci właściwości izolacyjne.

Sprawdź, jaki masz typ budynku i grunt. Dom szkieletowy o masie 80-120 kg/m² na suchym piaszczystym podłożu udźwignie EPS 100 bez szwanku. Ciężka murowana konstrukcja z betonowym stropem na glinie wysadzinowej wymaga XPS 300 lub wyższego. Mylenie tych wariantów to najczęstsza przyczyna pękających posadzek w polskich domach.

Kiedy EPS wystarczy, a kiedy XPS jest obowiązkowy

EPS 100 sprawdza się pod lekkimi budynkami na suchych, przepuszczalnych gruntach, gdzie poziom wody gruntowej leży poniżej 1 m od spodu płyty. W takich warunkach wilgoć nie dociera do izolacji, a obciążenia nie przekraczają granicy plastyczności styropianu.

XPS staje się obowiązkowy przy wysokim poziomie wód gruntowych, gruntach gliniastych i ilastych (klasa wysadzinowa), pod domy murowane z ciężkimi stropami oraz wszędzie tam, gdzie płyta fundamentowa pełni jednocześnie rolę izolacji przeciwwilgociowej. Woda wnikająca w EPS obniża lambdę nawet o 30%, więc pozorna oszczędność obraca się w wyższe rachunki za ogrzewanie.

Grubość styroduru pod płytę fundamentową a norma WT 2021

Warunki Techniczne 2021 wymagają współczynnika przenikania ciepła U ≤ 0,30 W/(m²K) dla podłogi na gruncie. To nie jest sugestia, lecz obowiązek prawny. Dobranie grubości izolacji polega na podstawieniu lambdy materiału do wzoru U = λ/d i uwzględnieniu oporów przejmowania.

Dla lambdy 0,036 W/(mK) (EPS) minimalna grubość wynosi 12 cm. Przy lambdzie 0,032 (XPS 300) wystarczy 10 cm. Polistyren ekstrudowany XPS 500 o lambdzie 0,030 pozwala zejść do 9-10 cm przy zachowaniu normy. Różnica 2-3 cm między materiałami potrafi zdecydować o głębokości wykopu i ilości robót ziemnych.

Układ w dwóch warstwach na mijankę eliminuje mostki liniowe na stykach płyt. Jednowarstwowa izolacja o grubości 12 cm ma łączenia co 50-60 cm. Każde takie łączenie to szczelina, którą ciepło ucieka szybciej. Przy układzie krzyżowym druga warstwa zakrywa styki pierwszej, a ciągłość termiczna zostaje zachowana na całej powierzchni.

Sprawdź też strefę cokołową i opaskę antywysadzinową. XPS w opasce o szerokości 50-100 cm i grubości 8-10 cm chroni przed zimnem wnikającym od krawędzi płyty. Cokół wystający przed lico ściany oznacza zaciek wody opadowej i trwałe zawilgocenie styku. To mechanizm, który uruchamia korozję zbrojenia i odpadanie tynku po 5-7 latach.

Schemat warstw płyty fundamentowej od gruntu w górę

Wykop sięga do warstwy nośnej, zwykle 60-120 cm poniżej poziomu terenu. Na dno trafia geowłóknina separująca, potem podsypka żwirowo-piaskowa o grubości 15-25 cm zagęszczona warstwami. Na niej układa się folię PE 0,3 mm jako barierę przeciwwilgociową, następnie izolację termiczną XPS lub EPS, kolejną folię PE i zbrojenie. Betonowanie zamyka przekrój.

Łączna grubość płyty waha się od 25 do 35 cm. Dom o powierzchni 120 m² zużywa od 14 do 22 m³ styropianu w zależności od obranej grubości i materiału. Przy lambdzie 0,032 i grubości 15 cm to około 18 m³ XPS 300. Różnica w cenie między EPS a XPS przy tej samej objętości sięga 8-12 tys. zł, ale zwrot z inwestycji następuje po 6-8 latach niższych rachunków za ogrzewanie.

Najczęstsze błędy przy układaniu styroduru pod płytę

Zbyt niski parametr CS pod ciężki dom to grzech główny wykonawców. EPS 100 pod murowany dom ze stropem betonowym ugina się o 2-3% po pierwszym sezonie grzewczym. Posadzka zaczyna pracować, pękają spoiny między płytkami, a ogrzewanie podłogowe traci równomierność. Sprawdź projekt konstrukcyjny, zanim kupisz materiał.

Brak warstwy rozdzielającej folia-styropian to drugi częsty błąd. XPS bez osłony z folii PE wchodzi w reakcję z niektórymi masami wyrównującymi. Beton wylewany bezpośrednio na płyty XPS w ekstremalnych warunkach (kwasy humusowe z gruntu) potrafi je odbarwić, choć nie narusza struktury. Folia separuje chemicznie i chroni przed zabrudzeniem podczas montażu zbrojenia.

Styki bez przesunięcia tworzą mostki liniowe. Płyty ułożione w jednej warstwie krzyżują się w tych samych osiach. Ciepło ucieka wzdłuż linii styku jak komin. Układ mijankowy z przesunięciem o połowę długości płyty rozwiązuje problem kosztem niewielkiego przyrostu odpadu. Przycinanie pierwszej płyty w rzędzie co drugi rząd to 3% straty, a zysk w postaci ciągłości izolacji sięga kilkunastu procent efektywności.

Styropian bez bazy przeciwwilgociowej to skrót, który zemści się po roku. Jeśli woda gruntowa wzniesie się powyżej poziomu izolacji, EPS nasiąknie i przestanie izolować. Sama folia PE nie wystarczy przy wysokim poziomie wody, potrzebna jest membrana bitumiczna lub dodatkowa warstwa XPS chroniona od spodu papą termozgrzewalną.

Cokół wystający przed lico ściany więcej niż 3 cm to zaproszenie dla wody opadowej. Krople spływające po elewacji trafiają na poziomy styk cokołu z płytą i wędrują pod izolację. Rozwiązaniem jest cofnięcie cokołu do lica ściany albo montaż okapnika z kapinosem.

Checklista decyzyjna przed zakupem styroduru

• Typ budynku: lekki szkielet (do 120 kg/m²) czy murowany z ciężkim stropem (powyżej 250 kg/m²)?
• Klasa gruntu: piaszczysty (przepuszczalny) czy gliniasty (wysadzinowy)?
• Poziom wody gruntowej: poniżej 1 m od spodu płyty czy powyżej?
• Docelowe U podłogi: minimum 0,30 czy planujesz dom pasywny (0,15)?
• Miejsce montażu: sama płyta czy również opaska antywysadzinowa i cokół?

Sprawdź jeszcze raz ścieżkę obciążeń. Dom 120 m² z dachem dwuspadowym, kąt 35°, ściany z Porothermu 25 cm, strop Teriva, dachówka ceramiczna generuje obciążenie użytkowe rzędu 6,5 kN/m² na płytę. Wystarczy XPS 300. Ten sam metraż z dachem betonowym i stropem monolitycznym przekracza 10 kN/m², wtedy wchodzi XPS 500 albo układ łączony.

Normy i źródła danych

W artykule wykorzystano wartości z normy PN-EN 13163 (wyroby z EPS) oraz PN-EN 13164 (wyroby z XPS), Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021), a także wytycznych ITB dotyczących płyt fundamentowych. Szczegółowe lambdy i wytrzymałości konkretnych produktów warto sprawdzić w kartach technicznych publikowanych na stronach producentów oraz w Katalogu Budowlanym (katalogbudowlany.pl).

Wybór styroduru pod płytę fundamentową sprowadza się do trzech liczb: lambda, wytrzymałość CS, nasiąkliwość. Pierwsza decyduje o grubości, druga o nośności, trzecia o trwałości w wilgoci. Dopasuj te trzy parametry do swojego gruntu i konstrukcji, a płyta przetrwa pokolenia bez dramatów. Pozostaje już tylko zamówienie z 5-10% zapasem na docinki i transport.
