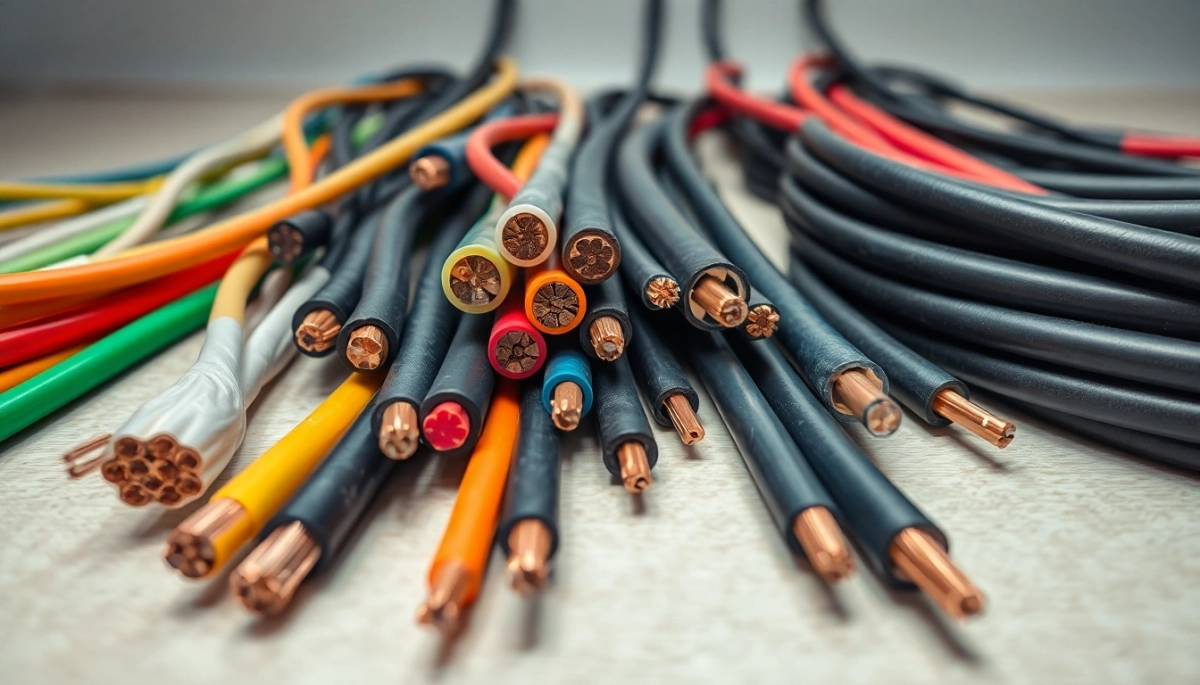

Jakie kable do instalacji elektrycznej? Wybierz bezpieczne!

Decyzja o tym, jakie kable do instalacji elektrycznej wybrać do swojego domu, może wydawać się skomplikowana, ale w rzeczywistości sprowadza się do kilku kluczowych zasad. Przede wszystkim, wybór odpowiedniego kabla ma zagwarantować bezpieczeństwo i funkcjonalność każdego gniazdka. W skrócie, kluczowe są: przekrój kabla do obciążenia, rodzaj izolacji oraz materiał przewodnika, najlepiej miedź.

• Przekrój kabli odpowiednio do obciążenia elektrycznego
• Rodzaje izolacji kabli elektrycznych i ich zastosowanie
• Kable miedziane vs. aluminiowe – dlaczego miedź króluje?
• Znaczenie przewodu ochronnego i neutralnego w instalacjach domowych
• Oznaczenia kabli elektrycznych – jak je interpretować?
• Jakie kable do instalacji elektrycznej: Q&A

Zacznijmy od fundamentalnego pytania: czy zawsze potrzebujemy najgrubszych kabli, czy też cienkie przewody wystarczą? Pewnie wielu z Was zadaje sobie to pytanie podczas remontu czy budowy. Nikt nie chce przepłacać za coś, co nie jest konieczne, ale bezpieczeństwo jest przecież priorytetem. A co, gdybyśmy powiedzieli, że dane pokazują, iż optymalne rozwiązania nie zawsze są najdroższe, ale zawsze najbezpieczniejsze i najbardziej wydajne?

Analizując te dane, widać wyraźnie, że nie ma jednej "cudownej" recepty na dobór kabli elektrycznych. Instytucje normalizacyjne, bazując na latach badań i doświadczeń z rzeczywistych przypadków awarii, jasno określają standardy. Te z kolei stanowią kompromis pomiędzy bezpieczeństwem a ekonomią, tworząc solidne fundamenty dla każdego projektu instalacji. Pomyśl o tym jak o budowaniu mostu – każdy element musi być dopasowany do obciążeń, aby cała konstrukcja przetrwała próbę czasu. Czy postawiłbyś na most z bambusa, by zaoszczędzić na stali, wiedząc, że przejadą po nim ciężarówki?

Kiedy mówimy o obciążalności długotrwałej, mamy na myśli zdolność kabla do bezpiecznego przewodzenia prądu przez długi czas bez przegrzewania się. Przekrój 2.5 mm² do typowych gniazdek ogólnego przeznaczenia nie jest fanaberią, lecz koniecznością. Wyobraź sobie co by się stało, gdyby cała rodzina włączyła suszarkę, czajnik, mikrofalówkę i to wszystko na jednym, zbyt cienkim kablu. Powiedzieć, że "byłoby ciepło" to jak nic nie powiedzieć; byłoby "gorąco" w dosłownym sensie, co stwarza realne ryzyko pożaru. A przecież nie chcemy, żeby nasz dom z „ciepłego kąta” zamienił się w „gorące” miejsce, prawda? Ceny kabli miedzianych są oczywiście wyższe niż aluminiowych, ale różnica w bezpieczeństwie i trwałości jest bezcenna. Średnia cena za metr kabla YDYp 3x2.5 wynosi około 4-6 PLN, podczas gdy 3x1.5 to około 3-5 PLN.

Zobacz także: Jaki przekrój kabla do instalacji w domu? Przewodnik w 2025

Przekrój kabli odpowiednio do obciążenia elektrycznego

Wybór odpowiedniego przekroju kabla to podstawa całej instalacji elektrycznej. Jest jak serce, które pompuje krew w całym organizmie – musi być wystarczająco silne, aby sprostać wymaganiom. Zbyt cienki kabel do podłączonych odbiorników to jak próba nalewania wody z wiadra do szklanki przez słomkę – ograniczone możliwości i potencjalne przegrzewanie. To właśnie dlatego do gniazd wtyczkowych oraz tych montowanych w szafkach kuchennych zaleca się przewody o większym przekroju. To nie jest przesada, to konieczność, która zapewni stabilne napięcie i zapobiegnie awariom.

Dla oświetlenia najczęściej stosuje się przewody o przekroju 1.5 mm². Wydaje się mało? Ale pomyślmy, ile tak naprawdę mocy potrzebuje dziś żarówka LED, która skutecznie zastąpiła dawne "żarówki grzejniki"? Zaledwie kilka, kilkanaście watów. Zupełnie inaczej wygląda sprawa z gniazdkami. Tam podłączamy urządzenia o znacznie większym zapotrzebowaniu na energię – od suszarek do włosów, przez czajniki, po odkurzacze. Dlatego minimum to 2.5 mm², a w niektórych sytuacjach nawet więcej, zwłaszcza dla mocnych odbiorników w kuchni.

Często spotykamy się z pytaniem, czy warto "przeprojektować" instalację, dając większe przekroje "na wszelki wypadek". Niekiedy takie podejście ma sens, szczególnie w perspektywie przyszłych rozbudów czy zakupu nowych, bardziej energochłonnych urządzeń. Niemniej jednak, zawsze należy kierować się normami i rzeczywistym zapotrzebowaniem. Przekroje 4.0 mm² i więcej są zarezerwowane dla obwodów zasilających płyty indukcyjne, piekarniki czy inne urządzenia o dużej mocy, często wymagające osobnej instalacji trójfazowej.

Warto zwrócić uwagę na zasadę, by przekrój przewodu był zawsze dopasowany do wartości zabezpieczenia, czyli bezpiecznika. Jeśli mamy bezpiecznik 16A, to przewód 2.5 mm² jest optymalny. Natomiast bezpiecznik 10A wystarczy dla przewodu 1.5 mm². To kluczowa zasada bezpieczeństwa, która chroni nas przed przegrzewaniem się przewodów i potencjalnym pożarem w sytuacji przeciążenia obwodu.

Rodzaje izolacji kabli elektrycznych i ich zastosowanie

Kablami płynie prąd, a to oznacza, że muszą być odpowiednio "ubrane", by nie zrobiły nam krzywdy i nie spowodowały pożaru. Izolacja to nie tylko kwestia bezpieczeństwa, ale także trwałości i elastyczności. Najczęściej spotykanymi materiałami izolacyjnymi są PVC (polichlorek winylu) i polwinit. Te materiały są jak druga skóra dla przewodników, chroniąc je przed uszkodzeniami mechanicznymi, wilgocią oraz zapewniając odpowiednią izolację elektryczną. Dostępne są w różnych grubościach i kolorach, co ułatwia identyfikację poszczególnych przewodów.

Dla instalacji podtynkowych, czyli tych ukrytych w ścianach, królują przewody sztywne, płaskie YDYp oraz okrągłe YDY. Ich izolacja jest wytrzymała i odporna na uszkodzenia podczas montażu. To właśnie takie kable widzimy często u elektryków, zwijane w pokaźne kręgi. Z kolei do podłączeń giętkich, na przykład do gniazdek meblowych, gdzie potrzebna jest większa swoboda ruchomości, stosuje się przewody elastyczne, takie jak OWY. Ich izolacja jest bardziej miękka i pozwala na swobodne zginanie kabla, co jest kluczowe w ciasnych przestrzeniach.

W kontekście bezpieczeństwa, nie można zapominać o kolorach izolacji. Standardy są tutaj jasne i przestrzegane na całym świecie. Przewód fazowy (z prądem) jest zazwyczaj brązowy, czarny lub szary. Niebieski to przewód neutralny, a żółto-zielony to przewód ochronny – ten ostatni jest absolutnie krytyczny dla bezpieczeństwa, chroniąc nas przed porażeniem. Jest to międzynarodowy język elektryków, dzięki któremu łatwo zidentyfikować poszczególne przewody i prawidłowo je podłączyć. To jak drogowskazy na autostradzie – wskazują, gdzie co prowadzi i minimalizują ryzyko pomyłki.

Poza PVC i polwinitem, istnieją również izolacje bezhalogenowe, oznaczane często jako HFFR (Halogen Free Flame Retardant). Są one droższe, ale w przypadku pożaru nie wydzielają toksycznych gazów. To ważna kwestia w budynkach użyteczności publicznej, ale coraz częściej stosowana również w domach, zwłaszcza w miejscach o podwyższonym ryzyku, jak kotłownie czy serwerownie domowe. Nie jest to obowiązek, ale z pewnością opcja warta rozważenia dla tych, którzy chcą pójść o krok dalej w kwestii bezpieczeństwa.

Kable miedziane vs. aluminiowe – dlaczego miedź króluje?

To pytanie pojawia się często: miedź czy aluminium? I odpowiedź jest zawsze ta sama: miedź, miedź i jeszcze raz miedź. W starych instalacjach, zwłaszcza tych z lat 70. i 80., aluminium było powszechnie stosowane. Było tańsze, lżejsze i na tamte czasy wydawało się wystarczające. Dziś wiemy, że to była iluzja. Aluminium jest kruche, ma tendencję do "pełzania" pod ciśnieniem, co prowadzi do luzowania się połączeń i wzrostu rezystancji. A wzrost rezystancji to wzrost temperatury – krótka droga do poważnych problemów.

Miedź jest bohaterem naszych instalacji elektrycznych, i to z kilku powodów. Po pierwsze, jej przewodność elektryczna jest po prostu wybitna. To oznacza, że miedź dużo efektywniej przewodzi prąd przy mniejszych stratach energii, co przekłada się na niższe rachunki za prąd w dłuższej perspektywie. Kable miedziane są również znacznie bardziej elastyczne i wytrzymałe mechanicznie. Można je bez obaw zginać i formować, co jest kluczowe podczas układania instalacji w ciasnych miejscach. Nie "pełzają", co oznacza stabilne i bezpieczne połączenia przez dziesięciolecia.

Krótko mówiąc, inwestycja w kable miedziane to inwestycja w spokój ducha i bezpieczeństwo na lata. Różnica w cenie, choć zauważalna na etapie zakupu, zwraca się wielokrotnie. Wyobraź sobie, że montujesz instalację, która ma służyć przez 30-50 lat. Czy warto ryzykować problemy z przegrzewaniem, iskrzeniem czy nawet pożarem, by zaoszczędzić kilkaset złotych na materiałach? Odpowiedź wydaje się oczywista. Miedź to standard bezpieczeństwa i niezawodności w nowoczesnym budownictwie.

Warto zaznaczyć, że w pewnych specyficznych przypadkach, na przykład w liniach wysokiego napięcia, aluminium jest nadal używane ze względu na swoje cechy, takie jak niska waga. Ale mówimy o domowych instalacjach, gdzie liczy się niezawodność, bezpieczeństwo i kompaktowość. Dlatego miedź króluje w naszych ścianach i pozostanie królową na długo, chyba że zostanie wynaleziony jakiś superprzewodnik w temperaturze pokojowej. Ale na to, to jeszcze poczekamy.

Znaczenie przewodu ochronnego i neutralnego w instalacjach domowych

W świecie elektryczności istnieją trzy kolory, które muszą stać się Twoimi najlepszymi przyjaciółmi: brązowy (lub czarny/szary) dla fazy, niebieski dla neutralnego i żółto-zielony dla ochronnego. Ten ostatni, żółto-zielony, to prawdziwy strażnik Twojego domu. Elementem krytycznym w każdej instalacji jest właśnie przewód ochronny (PE) i neutralny (N). Ich obecność w każdym obwodzie minimalizuje ryzyko porażenia prądem, co nie jest bagatelną sprawą.

Przewód fazowy (L) to ten, który "niesie" prąd z rozdzielni do urządzeń. Przewód neutralny (N) stanowi drogę powrotną dla prądu do źródła, zamykając obwód. Ale to przewód ochronny (PE) jest naszym ubezpieczeniem. Jest on podłączony do metalowych obudów urządzeń elektrycznych. W przypadku uszkodzenia izolacji i zetknięcia się fazy z obudową, prąd zamiast popłynąć przez człowieka, zostanie bezpiecznie skierowany do ziemi, powodując zadziałanie wyłącznika różnicowoprądowego lub bezpiecznika. To taki „plan B”, który ratuje życie.

Brak przewodu ochronnego to jedno z największych zagrożeń w starszych instalacjach. Widujemy to niestety w wielu remontowanych mieszkaniach. Często właściciele, chcąc zaoszczędzić, rezygnują z wymiany całej instalacji na nową, trójprzewodową. To jak jazda samochodem bez pasów bezpieczeństwa – dopóki nic się nie dzieje, jest dobrze, ale w krytycznej sytuacji konsekwencje mogą być tragiczne. Nowoczesne gniazdka zawsze posiadają bolec uziemiający, który jest połączony właśnie z przewodem ochronnym.

Instalacja elektryczna to nie miejsce na kompromisy w kwestii bezpieczeństwa. Zawsze upewnij się, że każdy obwód w Twoim domu zawiera zarówno przewód neutralny, jak i ochronny. To jedyny sposób, aby nowoczesne urządzenia działały poprawnie i bezpiecznie. Wyłączniki różnicowoprądowe, które są obowiązkowe w nowych instalacjach, po prostu nie zadziałają bez prawidłowego uziemienia. Pamiętaj, prąd nie wybacza błędów, dlatego zasada "lepiej dmuchać na zimne" jest tutaj najbardziej na miejscu.

Oznaczenia kabli elektrycznych – jak je interpretować?

Wejście do świata kabli może przypominać próby rozszyfrowania starożytnych hieroglifów, ale spokojnie – z pomocą kilku kluczy, te "tajemne" oznaczenia szybko staną się jasne. Odpowiednie kable elektryczne są niezbędne do bezpiecznej i efektywnej instalacji, niezależnie od tego, czy jest ona podtynkowa, czy natynkowa. Każdy kabel ma swoje "imię i nazwisko" czyli symbol, który mówi nam wszystko o jego budowie i przeznaczeniu. Doświadczony elektryk pomoże Ci się w tym odnaleźć, ale warto znać podstawy.

Najczęściej spotykane oznaczenia to YDYp i YDY. „Y” oznacza materiał izolacji zewnętrznej – polwinit. Kolejne „Y” to materiał izolacji żył – również polwinit. „D” wskazuje na żyły miedziane okrągłe jednodrutowe, a „p” oznacza przewód płaski. A więc YDYp to nasz znajomy "płaski przewód miedziany w podwójnej izolacji polwinitowej", idealny do układania pod tynkiem. Jeśli zamiast "p" nie ma nic, to YDY jest kablem okrągłym. Proste, prawda?

Numeracja, taka jak 3x2.5, jest jeszcze prostsza do zrozumienia. Pierwsza cyfra, w tym przypadku "3", oznacza liczbę żył w kablu. Druga część, "2.5", to przekrój każdej żyły wyrażony w milimetrach kwadratowych (mm²). Tak więc, 3x2.5 oznacza kabel z trzema żyłami, każda o przekroju 2.5 mm². Zazwyczaj są to żyły fazowa, neutralna i ochronna. To podstawa, ale warto zwrócić uwagę, że ilość żył może być różna, np. 5x2.5 to kabel pięciożyłowy, używany w instalacjach trójfazowych.

Kody literowe często odnoszą się również do zastosowania lub specjalnych właściwości. Na przykład, HFFR oznacza kable bezhalogenowe, które w przypadku pożaru nie wydzielają toksycznych gazów. To ważna cecha, zwłaszcza w obiektach użyteczności publicznej, ale coraz częściej ceniona również w domach prywatnych jako dodatkowy element bezpieczeństwa. Inne oznaczenia mogą wskazywać na odporność na UV, wodę, czy wysokie temperatury, co jest kluczowe w specyficznych warunkach montażu, np. na zewnątrz budynku czy w kotłowniach.

Jakie kable do instalacji elektrycznej: Q&A

• Jaki przekrój kabla powinienem wybrać do gniazdek ogólnego przeznaczenia w domu?

  Do gniazdek ogólnego przeznaczenia zaleca się stosowanie kabli o przekroju minimum 2.5 mm². Zapewni to bezpieczne i stabilne zasilanie dla większości urządzeń domowych o większym zapotrzebowaniu na energię, takich jak suszarki do włosów, czajniki czy odkurzacze, chroniąc przed przegrzewaniem i awariami.

• Dlaczego miedziane kable są lepsze od aluminiowych w instalacjach domowych?

  Miedź jest zdecydowanie lepszym wyborem ze względu na jej wyższą przewodność elektryczną, co oznacza mniejsze straty energii. Jest także bardziej elastyczna i wytrzymała mechanicznie, nie "pełznie" pod ciśnieniem, co zapewnia stabilne i bezpieczne połączenia przez długie lata, minimalizując ryzyko przegrzewania i pożaru, w przeciwieństwie do aluminium często używanego w starszych instalacjach.

• Jakie są kluczowe kolory izolacji kabli i co oznaczają?

  Standardowe kolory izolacji kabli to: brązowy, czarny lub szary dla przewodu fazowego (z prądem), niebieski dla przewodu neutralnego, oraz żółto-zielony dla przewodu ochronnego. Ten ostatni jest krytyczny dla bezpieczeństwa, chroniąc przed porażeniem prądem.

• Czym różnią się kable YDYp i YDY oraz do czego służą?

  Oba typy to kable miedziane w podwójnej izolacji polwinitowej. Różnica polega na ich kształcie: YDYp to kabel płaski, idealny do instalacji podtynkowych, natomiast YDY to kabel okrągły. Są to przewody sztywne, wytrzymałe na uszkodzenia podczas montażu i stosowane w instalacjach ukrytych w ścianach.
