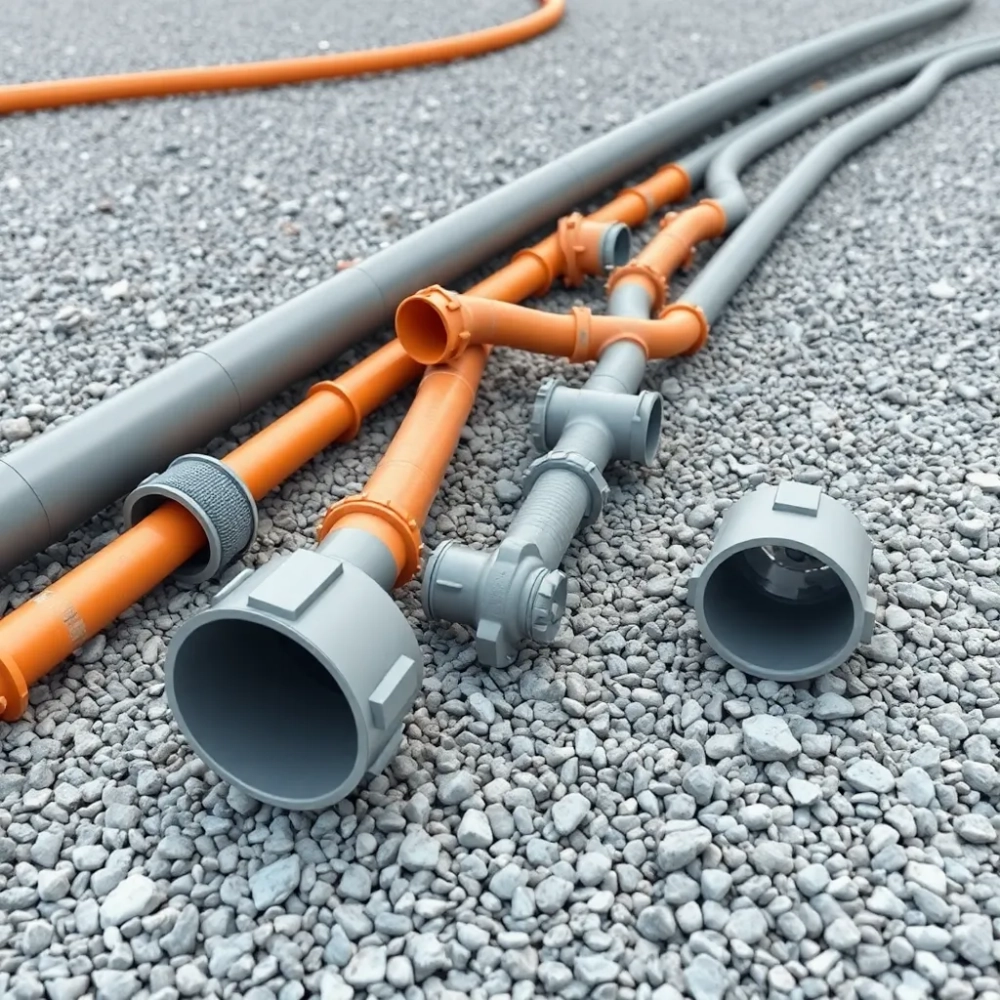

Jakie rury pod płytę fundamentową – Kompletny przewodnik

Zastanawiasz się, jakie rury pod płytę fundamentową wybrać? To kluczowe pytanie, które często bywa spychane na dalszy plan w procesie budowy domu, a niestety, zapomnienie o nim na odpowiednim etapie może okazać się fatalne w skutkach. Prawidłowy dobór i instalacja rur pod płytą fundamentową jest niczym niewidoczne, ale niezastąpione krążenie w zdrowym organizmie budynku – bez niego, komfortowe i bezproblemowe życie w nowym domu może okazać się mrzonką. W skrócie, pod płytę fundamentową kładziemy rury głównie do celów sanitarnych, deszczowych oraz jako peszle ochronne dla innych instalacji.

• Rura nawiewna do kominka lub kotła – Kluczowe zastosowanie
• Rodzaje materiałów i średnice rur pod płytą – Co wybrać?
• Przygotowanie instalacji rurowych przed wylaniem płyty

Przyjrzyjmy się bliżej danym zgromadzonym z różnorodnych realizacji i specyfikacji projektowych w kontekście typowych instalacji prowadzonych pod płytą fundamentową. Okazuje się, że najczęściej mamy do czynienia z określonymi rodzajami rur, odpowiadającymi specyficznym funkcjom budynku. Poniżej zestawiono orientacyjne proporcje zastosowań rur pod płytami fundamentowymi na podstawie analizy dokumentacji projektowej kilku typowych budynków jednorodzinnych w Polsce w ostatnich latach.

Jak widać z przedstawionych danych, królują rury z tworzyw sztucznych, głównie PVC, co wynika z ich relatywnie niskiej ceny, łatwości montażu, a także odporności chemicznej i mechanicznej w typowych warunkach gruntowych. Wybór konkretnego materiału i średnicy zawsze podyktowany jest specyficznym przeznaczeniem danej rury. Rury kanalizacyjne grawitacyjne wymagają odpowiedniego spadku i gładkiej powierzchni wewnętrznej, podczas gdy rury nawiewne mogą być mniej restrykcyjne pod względem nachylenia, ale muszą być szczelne. Peszle ochronne stawiają z kolei nacisk na elastyczność i wytrzymałość na ściskanie przez zasypkę.

Rura nawiewna do kominka lub kotła – Kluczowe zastosowanie

Myślenie o kominku czy nowoczesnym kotle gazowym zazwyczaj kojarzy się nam z przytulnym ciepłem lub efektywnym ogrzewaniem, ale rzadziej z problemem zapewnienia odpowiedniej ilości tlenu do procesu spalania. Nowoczesne, energooszczędne domy są coraz szczelniejsze, co jest wspaniałe z punktu widzenia strat ciepła, ale jednocześnie stwarza problem z naturalnym dopływem świeżego powietrza. Okna nie „oddychają”, a drzwi wejściowe są dobrze izolowane.

Zobacz także: Fundamenty cennik 2025: koszty fundamentów i roboty

Właśnie tutaj wkracza do akcji rura nawiewna, zwana też kanałem napowietrzającym. To nic innego jak bezpośrednie połączenie powietrza zewnętrznego z paleniskiem kominka czy komorą spalania kotła. Najbardziej eleganckim i praktycznym rozwiązaniem jest poprowadzenie tej instalacji już na etapie budowy domu, zanim pojawi się płyta fundamentowa, a tym bardziej ściany czy posadzki. Zakładanie takiego kanału później to często "mission impossible" bez poważnego kucia i niszczenia gotowych elementów.

Fachowcy najczęściej wykorzystują do tego celu sztywne rury z tworzywa sztucznego, zazwyczaj rury z PVC o średnicy 110 mm. Dlaczego akurat taka średnica? Jest to swoisty standard, który okazuje się wystarczający dla większości typowych kominków i kotłów, zapewniając swobodny przepływ powietrza niezbędny do efektywnego spalania. Wybór PVC wynika z trwałości materiału, odporności na warunki gruntowe oraz łatwości łączenia poszczególnych odcinków rur, co jest kluczowe podczas prowadzenia instalacji pod przyszłą płytą fundamentową.

Sama droga, jaką przebywa rura nawiewna, nie jest przypadkowa. Taki kanał nawiewny (napowietrzający) prowadzi się w domu w ściśle określony sposób, aby zminimalizować ryzyko zablokowania, gromadzenia się wilgoci czy przenoszenia zimna w niepożądane miejsca. Zazwyczaj zaczyna się na zewnątrz budynku, w miejscu osłoniętym przed zacinającym deszczem czy śniegiem, najlepiej z użyciem czerpni powietrza zakończonej siatką chroniącą przed gryzoniami i liśćmi. Dalej rura wchodzi pod fundament lub przechodzi przez ławę (o ile dom ma tradycyjne fundamenty, co jest rzadsze przy płycie), a następnie biegnie w gruncie pod przyszłą płytą.

Zobacz także: Koszt Płyty Fundamentowej 70 m2 – czynniki i kalkulacja

Celem jest doprowadzenie rury do miejsca planowanego usytuowania kominka lub kotła. Tam, przed zalaniem płyty, rura musi zostać wyprowadzona pionowo w górę, do poziomu posadzki lub nieco powyżej, w miejscu dokładnie wskazanym w projekcie kominka lub kotła. Należy pamiętać o odpowiednim zaizolowaniu odcinka rury przechodzącego przez płytę oraz o stabilnym zamocowaniu pionowego segmentu, aby podczas betonowania płyty nie uległ przesunięciu lub uszkodzeniu.

Brak prawidłowo wykonanego dopływu powietrza z zewnątrz może prowadzić do wielu problemów. Kominek zamiast cieszyć, będzie kopcić, a proces spalania będzie niepełny, co z kolei oznacza mniejszą wydajność grzewczą i większe zanieczyszczenie. W skrajnych przypadkach, w bardzo szczelnych domach, brak powietrza może nawet prowadzić do niebezpiecznego podciśnienia i cofania się spalin do pomieszczenia. Dlatego rura nawiewna, choć ukryta, jest absolutnie kluczowa dla bezpieczeństwa i komfortu użytkowania urządzeń na paliwa stałe czy gaz.

Inwestowanie w solidne rury z PVC, dedykowane do instalacji podziemnych, oraz w profesjonalne złącza jest tutaj oszczędnością tylko pozorną. Uszkodzenie rury pod płytą, choć mało prawdopodobne, wymagałoby koszmarnie drogich i inwazyjnych napraw. Dlatego dbałość o każdy detal, od wyboru materiałów po precyzję montażu, jest nie do przecenienia na tym etapie budowy.

Częstym błędem jest niedoszacowanie zapotrzebowania na powietrze, zwłaszcza gdy w domu planuje się więcej niż jedno urządzenie spalające tlen lub gdy są one wyjątkowo dużej mocy. W takim przypadku jedna rura Ø110 mm może okazać się niewystarczająca, co powinno być szczegółowo wyliczone na etapie projektowania wentylacji i instalacji grzewczych. Projektant powinien wskazać wymaganą średnicę rury lub nawet konieczność zastosowania dwóch niezależnych kanałów.

W kontekście nowoczesnych systemów rekuperacji, rura pod płytą może być wykorzystana nie tylko do doprowadzenia powietrza do spalania, ale także jako część systemu czerpni gruntowej (wymiennika gruntowego). Chociaż tego typu systemy stają się rzadsze na rzecz czerpni naściennych lub dachowych, to nadal stanowią potencjalne zastosowanie dla rur prowadzonych pod budynkiem. Rury używane w takich systemach muszą spełniać jeszcze bardziej rygorystyczne normy higieniczne i wytrzymałościowe, co często oznacza wybór droższych, dedykowanych rozwiązań.

Pamiętajmy też, że rura nawiewna powinna być prowadzona ze spadkiem w kierunku zewnętrznej czerpni powietrza. Zapobiega to gromadzeniu się w niej skroplin czy przypadkowej wody deszczowej, która mogłaby dostać się do instalacji. Prawidłowy spadek, wynoszący zazwyczaj minimum 1-2%, gwarantuje, że woda swobodnie wypłynie na zewnątrz, eliminując problem zastoin i potencjalnego rozwoju pleśni czy nieprzyjemnych zapachów w przyszłości. Izolacja termiczna tej rury, zwłaszcza na odcinku przechodzącym przez chłodniejszy grunt i wychodzącym do wnętrza, jest również istotna, aby zapobiec kondensacji pary wodnej na jej powierzchni wewnątrz pomieszczenia i niepotrzebnym stratom ciepła.

Koszt samej rury Ø110 mm z PVC nie jest astronomiczny, zazwyczaj waha się od kilku do kilkunastu złotych za metr bieżący, zależnie od producenta i grubości ścianki. Do tego dochodzą kształtki (kolana, mufy, redukcje) oraz czerpnia zewnętrzna, która może kosztować od kilkudziesięciu do kilkuset złotych. Łączny koszt materiałów na typową rurę nawiewną to zazwyczaj kilkaset złotych. Koszt robocizny zależy od specyfiki działki i projektu, ale dodanie tej rury na etapie prac ziemnych i przygotowania pod płytę jest znacznie tańsze niż jakakolwiek późniejsza ingerencja. Można śmiało założyć, że zaplanowanie i wykonanie tej prostej, acz krytycznej instalacji na wczesnym etapie to inwestycja rzędu kilkuset do paru tysięcy złotych, która zwraca się wielokrotnie w postaci komfortu i bezpieczeństwa.

Z własnego doświadczenia mogę powiedzieć, że brak rury nawiewnej w gotowym domu potrafi spędzać sen z powiek. Widziałem przypadki, gdzie jedynym "ratunkiem" było wiercenie otworu przez ścianę zewnętrzną, co wygląda nieestetycznie, wymaga dodatkowej osłony i często powoduje mostki termiczne. Planując jakie rury pod płytę fundamentową są potrzebne, nie można absolutnie zapomnieć o tym niewielkim, ale niezwykle ważnym elemencie.

Rodzaje materiałów i średnice rur pod płytą – Co wybrać?

Kiedy zaglądamy pod płytę fundamentową, odkrywamy tam prawdziwą podziemną arterię różnorodnych instalacji. Nie chodzi tylko o wspomnianą wcześniej rurę nawiewną. Przede wszystkim dominują rury związane z gospodarką wodno-ściekową, ale coraz częściej pojawiają się też peszle ochronne dla innych mediów czy elementy systemów grzewczych czy chłodniczych. Wybór materiału i odpowiedniej średnicy jest tutaj absolutnie krytyczny, ponieważ każda awaria pod płytą oznacza potencjalnie gigantyczne koszty i chaos.

Najczęściej spotykanym materiałem w instalacjach prowadzonych w gruncie, zwłaszcza pod płytą fundamentową, jest PVC (polichlorek winylu). Jest to materiał o sprawdzonej trwałości, odporności chemicznej (co ważne w przypadku ścieków) oraz akceptowalnej wytrzymałości mechanicznej na obciążenia gruntu i zasypki. Rury z PVC do zastosowań podziemnych charakteryzują się pomarańczowym kolorem (dla kanalizacji zewnętrznej, w odróżnieniu od szarej rury wewnętrznej), co jest swoistym sygnałem, że są przeznaczone do cięższych warunków i mają odpowiednią sztywność obwodową.

Typowe średnice rur kanalizacyjnych pod płytą to Ø110 mm dla przyłączy od poszczególnych pionów kanalizacyjnych lub podejść (np. z toalet) oraz Ø160 mm dla głównych poziomów kanalizacji, zbierających ścieki z kilku pionów i kierujących je na zewnątrz budynku do szamba lub sieci. Wybór między 110 a 160 mm zależy od liczby podłączonych urządzeń i przepływu ścieków – im większy budynek i więcej punktów czerpalnych wody, tym większa średnica głównej rury będzie niezbędna do zapewnienia swobodnego odpływu. Stosowanie zbyt małych średnic to proszenie się o kłopoty w przyszłości.

Innym popularnym materiałem, zwłaszcza w przypadku rur ciśnieniowych (jak np. przyłącze wody jeśli wchodzi pod płytę) lub elastycznych kanałów, jest PE (polietylen). Rury PE charakteryzują się większą elastycznością niż PVC, co bywa zaletą przy prowadzeniu instalacji na terenach z nierównym osiadaniem gruntu. Są również bardzo odporne na mróz. Rury PE często wykorzystuje się też do budowy szczelnych studni lub jako rury osłonowe (peszle) dla innych instalacji. Rury karbowane z PE lub PP (polipropylenu), o dużej sztywności obwodowej (pierścieniowej), często stosuje się w instalacjach drenażowych i odwodnienia, zwłaszcza o większych średnicach (powyżej Ø160 mm).

W przypadku instalacji odwodnieniowych, np. zbierających wodę z rynien czy drenażu opaskowego fundamentów, średnice rur mogą być zróżnicowane – od Ø110 mm w mniej wymagających sytuacjach, po Ø160 mm, Ø200 mm czy nawet większe w przypadku dużych dachów czy działek o wysokim poziomie wód gruntowych. Ważne, aby średnica była dobrana na podstawie obliczeń hydraulicznych, uwzględniających intensywność opadów w danej strefie klimatycznej i powierzchnię odwadnianej połaci.

Materiał PP, choć rzadziej stosowany w czystej formie w instalacjach zewnętrznych pod płytą niż PVC czy PE, bywa elementem składowym systemów rur strukturalnych czy jako domieszka poprawiająca właściwości rur z innych tworzyw. Charakteryzuje się dobrą odpornością na wysoką temperaturę, co może być ważne w przypadku niektórych systemów (choć pod płytą rzadziej mamy z tym do czynienia). Podobnie jak PE, jest dość elastyczny.

Istotną kwestią, niezależnie od materiału rury, jest jej sztywność obwodowa (SN - Stiffness Nominal). Parametr ten informuje o odporności rury na deformacje pod wpływem nacisku gruntu i obciążeń zewnętrznych. Rury do zastosowań pod płytą fundamentową i w gruncie powinny mieć odpowiednio wysoką klasę sztywności, zazwyczaj co najmniej SN4 lub SN8, zwłaszcza jeśli instalacja prowadzona jest głębiej lub pod planowaną powierzchnią utwardzoną (np. podjazdem). Klasa SN2, popularna w przypadku wewnętrznych instalacji kanalizacyjnych, jest absolutnie niewystarczająca do prowadzenia w gruncie pod płytą.

Koszt rur różni się w zależności od materiału, średnicy i klasy sztywności. Jak pokazuje wykres, rury PVC o typowych średnicach są zazwyczaj najtańszą opcją. Rury PE czy PP o podobnych średnicach i sztywności mogą być droższe, ale czasem ich specyficzne właściwości (np. większa elastyczność) przeważają. Peszle ochronne są zazwyczaj najtańsze za metr bieżący, ale ich funkcja jest zupełnie inna – to jedynie osłona, a nie docelowe medium transportujące.

Studium przypadku: W jednym z projektów domów na trudnym gruncie (podmokłym, z wysokim poziomem wód gruntowych), zamiast standardowych rur PVC, zdecydowano się na użycie rur PE o zwiększonej sztywności SN8 zarówno dla kanalizacji sanitarnej, jak i deszczowej. Było to droższe rozwiązanie, ale projektant i inwestor uznali, że zwiększona elastyczność PE i odporność na ewentualne osiadania gruntu, a także pewność co do szczelności połączeń zgrzewanych (choć pod płytą częściej stosuje się połączenia kielichowe nawet w PE) są warte tej dodatkowej inwestycji. To pokazuje, że wybór materiału nie zawsze jest oczywisty i powinien być podyktowany szczegółową analizą warunków gruntowych i wymagań projektowych.

Podsumowując kwestię wyboru jakie rury pod płytę fundamentową zastosować, kluczowe jest zrozumienie ich funkcji (sanitarna, deszczowa, ochronna, nawiewna), warunków panujących w gruncie oraz wymagań projektowych. Nie ma jednej uniwersalnej odpowiedzi, ale dominują rury z tworzyw sztucznych, głównie PVC, PE i PP, w średnicach dostosowanych do przewidywanego przepływu, najczęściej Ø110 mm i Ø160 mm dla instalacji kanalizacyjnych i Ø110 mm dla nawiewu. Zawsze należy wybierać rury przeznaczone do zastosowań zewnętrznych i o odpowiedniej klasie sztywności obwodowej.

Przygotowanie instalacji rurowych przed wylaniem płyty

Istnieje powszechne przekonanie, często niestety mylne, że o instalacjach wewnętrznych, w tym o przebiegu rur, myśli się dopiero po wzniesieniu ścian, w stanie surowym. Kto w ten sposób podchodzi do budowy domu z płytą fundamentową, popełnia duży błąd. Prawda jest brutalna, ale prosta: instalacjami podziemnymi i tymi, które muszą przejść przez płytę, trzeba zająć się jeszcze przed wybudowaniem fundamentów. To jest moment "zero" dla tych krytycznych elementów infrastruktury domu.

Planowanie instalacji pod płytą fundamentową zaczyna się już na etapie projektu budowlanego, a nawet koncepcyjnego. Architekt i projektanci branżowi (sanitarny, elektryczny, wentylacji) muszą ściśle współpracować, aby precyzyjnie określić, gdzie i na jakiej głębokości będą przebiegać wszystkie rury i peszle. Należy uwzględnić podejścia do przyszłych przyborów sanitarnych (toalety, prysznice, wanny, umywalki), lokalizację pionów kanalizacyjnych, miejsce wprowadzenia przyłącza wody i energii elektrycznej, a także przebieg rur odprowadzających deszczówkę i drenaż opaskowy.

Po wykonaniu robót ziemnych, czyli wyrównaniu terenu i przygotowaniu podsypki pod płytę (często z piasku lub żwiru, starannie zagęszczonej), przychodzi czas na faktyczne układanie rur. To wymaga precyzji zegarmistrza, bo każdy błąd popełniony teraz będzie kosztował krocie później. Na podsypce wytycza się przebieg poszczególnych rurociągów zgodnie z projektem. Kluczowe jest zachowanie odpowiednich spadków dla instalacji grawitacyjnych, takich jak kanalizacja sanitarna i deszczowa. Przyjmuje się zazwyczaj minimalny spadek 2% (czyli 2 cm na każdy metr bieżący rury) dla rur o średnicy 110 mm i 1,5% dla rur o średnicy 160 mm, aby ścieki mogły swobodnie spływać.

Rury układane są w wykopach w podsypce, często na dodatkowym, wyrównującym poziomie z piasku. Połączenia rur, najczęściej kielichowe ze specjalnymi uszczelkami, muszą być wykonane starannie, zgodnie z zaleceniami producenta, aby zapewnić absolutną szczelność instalacji. W przypadku rur ciśnieniowych (jak woda) często stosuje się połączenia zgrzewane lub gwintowane, które również wymagają fachowej wiedzy.

Niezwykle ważne jest, aby wszystkie rury i peszle przechodzące przez przyszłą płytę fundamentową zostały odpowiednio zabezpieczone. W miejscu przejścia przez betonującą płytę, rury powinny być chronione elastycznym rękawem lub pianką dylatacyjną. Zapobiega to bezpośredniemu kontaktowi sztywnej rury z twardniejącym betonem, co mogłoby prowadzić do jej uszkodzenia w wyniku naprężeń, osiadania gruntu czy wibracji podczas wylewania betonu. Pionowe odcinki rur, wychodzące do góry w miejscach planowanych podejść sanitarnych, muszą być sztywno zamocowane i wyprowadzone na właściwą wysokość, często zabezpieczone korkiem, aby do środka nie dostał się beton ani inne zanieczyszczenia.

Po ułożeniu wszystkich rur i peszli, wykonuje się tzw. zasypkę instalacji. Rury obsypuje się drobnym materiałem sypkim, np. piaskiem, starannie zagęszczając go warstwami, aby nie uszkodzić rur, ale jednocześnie zapewnić im stabilne oparcie. Następnie można wykonać docelową warstwę zasypki pod płytę, pamiętając o odpowiednim zagęszczeniu mechanicznym. Należy jednak zachować szczególną ostrożność podczas zagęszczania w pobliżu rur, stosując lżejszy sprzęt w bezpośrednim sąsiedztwie instalacji, aby nie doprowadzić do ich zgniecenia czy przesunięcia.

Kolejnym kluczowym etapem, często niestety pomijanym, jest próba szczelności ułożonych instalacji. Próba ciśnieniowa lub próba wodna (z napełnieniem rur wodą i obserwacją spadku poziomu) pozwala wykryć ewentualne nieszczelności w połączeniach, zanim zostaną zalane betonem. Wykrycie nieszczelności po wylaniu płyty to dramat, generujący ogromne koszty i opóźnienia. Podobnie, warto wykonać dokumentację fotograficzną ułożenia wszystkich rur, a nawet sporządzić szczegółowe "metryki" ich przebiegu z pomiarami. Ta dokumentacja będzie bezcenna w przyszłości, np. podczas ewentualnych prac serwisowych lub rozbudowy instalacji.

Zaplanowanie z wyprzedzeniem pozwala także na przewidzenie rur osłonowych (peszli) na przyszłe instalacje, o których jeszcze nie myślimy na tym etapie, ale które mogą okazać się potrzebne, np. dodatkowy kabel elektryczny, światłowód, czy rura na przyszły system nawadniania ogrodu. Położenie pustego peszla teraz to niewielki koszt, jego brak w przyszłości może oznaczać konieczność kosztownego przewiertu pod płytą lub prowadzenia instalacji mało estetycznie na zewnątrz budynku.

Dobrym zwyczajem jest wykonanie geodezyjnej inwentaryzacji powykonawczej ułożonych instalacji pod płytą. Geodeta precyzyjnie naniesie na mapę dokładny przebieg rur, studzienek, podejść. Taki dokument to swoisty "rentgen" fundamentu i gruntu pod nim, pozwalający w przyszłości dokładnie wiedzieć, gdzie można bezpiecznie wiercić, wbijać szpilki czy prowadzić prace ziemne bez ryzyka uszkodzenia ukrytych instalacji. Koszt takiej inwentaryzacji to zazwyczaj kilkaset do kilku tysięcy złotych, ale wartość tej wiedzy w przyszłości jest nieporównywalnie wyższa.

Podsumowując, przygotowanie instalacji rurowych przed wylaniem płyty fundamentowej to złożony proces wymagający precyzyjnego planowania, starannego wykonania i dokumentacji. To etap, na którym oszczędności są najdroższe. Dobrze wykonane instalacje pod płytą to fundament (nomen omen!) bezproblemowej eksploatacji budynku przez długie lata. Brak profesjonalnego podejścia na tym etapie to proszenie się o problemy, których naprawa będzie kosztować fortunę i pochłonie masę nerwów. Warto o tym pamiętać planując jakie rury pod płytę fundamentową są niezbędne i kto powinien je układać.
