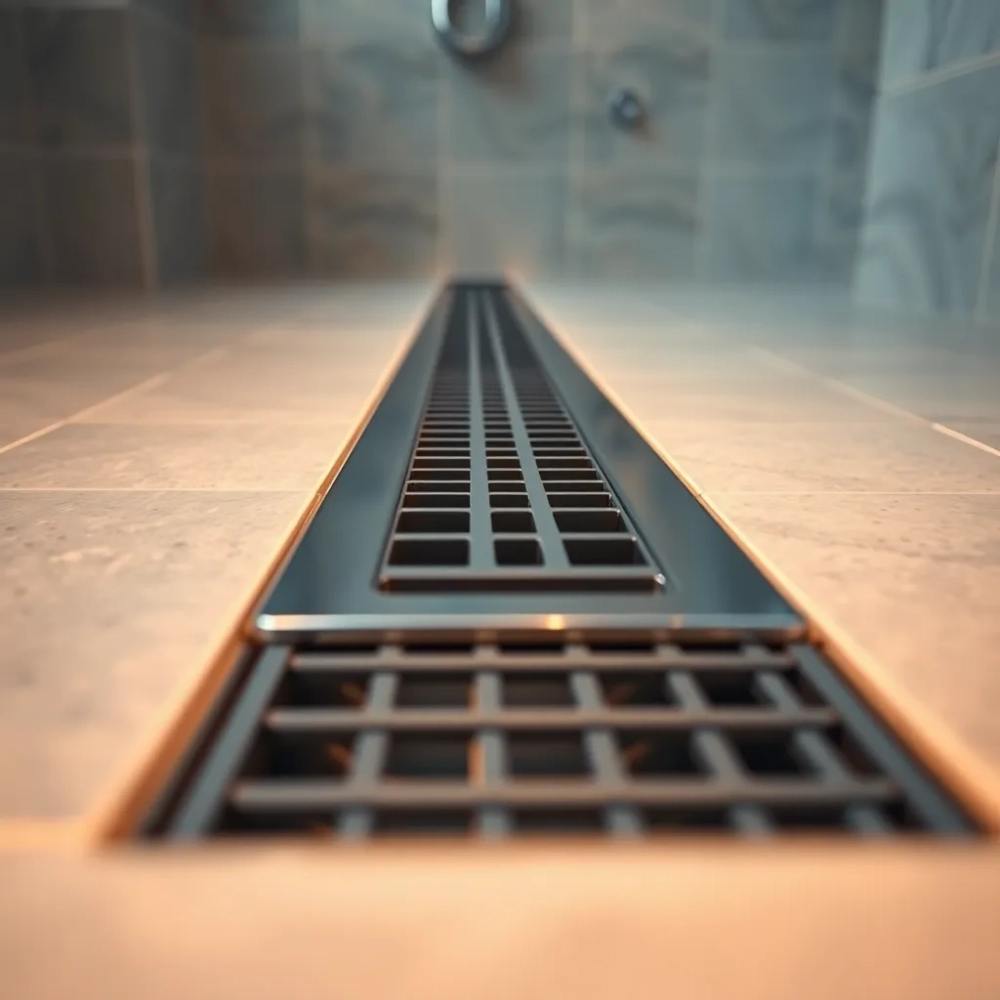

Montaż odpływu liniowego na ogrzewaniu podłogowym krok po kroku

Marzenie o łazience bez brodzika, z równą posadzką i ciepłem pod stopami, rozpada się w momencie, gdy ekipa remontowa zaczyna kręcić głową nad połączeniem odpływu liniowego z rurkami ogrzewania podłogowego. Bo to nie jest zwykłe spinanie hydrauliki z glazurą. Tu trzeba zrozumieć, jak ciepło z rur wpływa na klej, folię i sam odpływ, a jednocześnie nie popełnić błędu, który za rok zaowocuje grzybem pod prysznicem albo pękniętą posadzką. Wszystko, co poniżej, opiera się na fizyce budowli, normach europejskich i praktyce wykonawczej sprawdzonej w polskich realiach, łącznie z polską normą PN-EN 1253 dotyczącą wpustów i odpływów oraz Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie.

• Odpływ liniowy a ogrzewanie podłogowe jak pogodzić oba systemy
• Izolacja przeciwwilgociowa wokół odpływu liniowego z ogrzewaniem podłogowym
• Dylatacje przy odpływie liniowym w strefie ogrzewania podłogowego
• Najczęstsze błędy przy montażu odpływu liniowego na ogrzewaniu podłogowym

Odpływ liniowy a ogrzewanie podłogowe jak pogodzić oba systemy

Klucz do udanego montażu odpływu liniowego na ogrzewaniu podłogowym leży w harmonogramie, a nie w wyborze konkretnego produktu. Najpierw rozprowadza się pętle grzewcze, potem ustawia się syfon i korpus odpływu, a dopiero na końcu układa warstwy uszczelniające. Dlaczego akurat taka kolejność? Ponieważ rurki ogrzewania podłogowego muszą omijać strefę odpływu w promieniu co najmniej 10-15 cm, żeby temperatura przy syfonie nie osiągała wartości, przy których masa uszczelniająca traci elastyczność.

Typowy błąd polega na podejściu „najpierw odpływ, potem rurki". Wtedy instalator grzewczy nie ma pola manewru i prowadzi przewody tuż przy krawędzi syfonu, gdzie nagrzewanie dochodzi do 35°C. Taka temperatura w połączeniu z wilgocią potrafi rozszczelnić taśmy butylowe już po pierwszym sezonie grzewczym.

Rozstaw rur a strefa odpływu

Standardowy rozstaw rur ogrzewania podłogowego w łazience to 15 cm, ale w strefie 50 cm wokół odpływu liniowego warto przejść na rozstaw 10 cm. Większa gęstość przewodów oznacza bardziej równomierne oddawanie ciepła w miejscu, gdzie posadzka jest najcieńsza i najbardziej narażona na naprężenia termiczne. Cieńsza warstwa wylewki nad rurkami (minimum 35 mm nad górą rury) sprawia, że temperatura powierzchni spada wolniej, a to zmniejsza ryzyko kondensacji pary wodnej pod płytkami.

Kolejna zasada dotyczy samej rynny odpływu. Korpus odpływu liniowego ma grubość od 54 mm do 120 mm, zależnie od producenta i syfonu. Trzeba ją uwzględnić przy projektowaniu poziomu posadzki, bo ogrzewanie podłogowe zabiera zwykle 70-90 mm (rura 16 mm + wylewka). Jeśli suma grubości przekroczy dostępną wysokość, konieczne jest obniżenie wylewki w strefie prysznica lub zastosowanie systemu niskoprofilowego o wysokości montażowej poniżej 60 mm.

Spadek i kierunek odprowadzania wody

Odpływ liniowy wymaga spadku posadzki w kierunku rynny, najczęściej 1,5-2,5%. Na odcinku metra od odpływu daje to różnicę poziomów 15-25 mm. Przy ogrzewaniu podłogowym taki spadek nie może być realizowany przez nierównomierne rozłożenie rur, bo prowadziłoby to do pasów ciepłej i zimnej posadzki. Rozwiązaniem jest listwa spadkowa, czyli profil z tworzywa lub metalu formujący klin odwadniający jeszcze przed wylewką.

Listwa spadkowa wsuwa się między pętle grzewcze a krawędź odpływu, dzięki czemu wylewka ma już żądaną geometrię i nie trzeba jej modelować na mokro. To rozwiązanie skraca czas pracy ekipy i eliminuje ryzyko, że spadki wyjdą nierówne, a woda zacznie stać w narożnikach kabiny.

Izolacja przeciwwilgociowa wokół odpływu liniowego z ogrzewaniem podłogowym

Połączenie odpływu liniowego z ogrzewaniem podłogowym wymaga podwójnej warstwy ochronnej: przeciwwilgociowej i termicznej. Pierwsza chroni strop i warstwę wylewki przed wodą przenikającą przez fugi, druga ogranicza straty ciepła w dół, ku nieogrzewanym pomieszczeniom. Bez ich poprawnego ułożenia nawet najdroższy syfon nie uchroni konstrukcji przed zawilgoceniem.

Izolacja przeciwwilgociowa w kabinie prysznicowej bez brodzika musi obejmować zarówno posadzkę, jak i ściany do wysokości co najmniej 20 cm powyżej krawędzi odpływu. Norma PN-EN 1253 wymaga, aby uszczelnienie wokół odpływu zachodziło na kołnierz rynny co najmniej 50 mm i było trwale połączone z membraną podposadzkową.

Rodzaje membran uszczelniających

W praktyce stosuje się trzy typy membran: folie polietylenowe z wkładką polipropylenową, maty EPDM oraz folie płynne na bazie cementu modyfikowanego polimerami. Pierwsze układa się na sucho, z zakładkami minimum 100 mm klejonymi taśmą butylową. Drugie sprawdzają się przy nieregularnych kształtach, bo rozciągają się do 300%. Trzecie tworzą bezszwową powłokę po związaniu, ale schną 12-24 godziny i wymagają gruntowania podłoża.

Przy ogrzewaniu podłogowym folia polietylenowa z taśmą butylową sprawdza się lepiej niż folie płynne, ponieważ jej elastyczność kompensuje ruchy termiczne posadzki. Folia cementowa potrafi pęknąć w miejscu, gdzie wylewka rozszerza się pod wpływem cykli grzewczych, szczególnie przy braku dylatacji brzegowej.

Uszczelnienie styku odpływ-wylewka

Krytyczny punkt stanowi połączenie kołnierza odpływu z wylewką. Na rynku dostępne są odpływy z kołnierzem butylowym lub flauszowym, który po zagrzaniu klejem ceramicznym tworzy monolit z posadzką. W systemach mieszanych (podłogówka plus odpływ) kołnierz powinien zachodzić na membranę co najmniej 80 mm i być dociśnięty wałkiem, żeby wycisnąć pęcherzyki powietrza.

Dylatacje przy odpływie liniowym w strefie ogrzewania podłogowego

Dylatacja w strefie prysznica bez brodzika to nie ozdobnik, lecz wymóg normatywny i fizyczna konieczność. Wylewka z ogrzewaniem podłogowym rozszerza się pod wpływem ciepła nawet o 0,5 mm na metr bieżący, a płytki ceramiczne nie są w stanie skompensować takiego ruchu bez widocznych pęknięć. Odpływ liniowy, ze względu na ciągłość metalowej rynny, staje się miejscem koncentracji naprężeń.

Prawidłowy projekt zakłada dylatację obwodową wzdłuż ścian kabiny prysznicowej, dylatację pośrednią w polu ogrzewanym co 6-8 m² oraz dylatację przy samym odpływie, jeśli jego długość przekracza 90 cm. W praktyce oznacza to konieczność przecięcia wylewki paskiem styropianu o grubości 8-10 mm w odległości 3-5 cm od krawędzi rynny.

Jak wykonać dylatację przy odpływie

Prace zaczynają się od ułożenia rur ogrzewania podłogowego, z pominięciem pasa 8-10 cm wzdłuż planowanej dylatacji. W to miejsce wsuwa się pas styropianu EPS o grubości odpowiadającej wysokości wylewki. Po zalaniu i związaniu masy, styropian wyjmuje się, a szczelinę wypełnia elastycznym sznurem dylatacyjnym i kitowym polysulfidowym lub silikonem sanitarnym odpornym na temperaturę do 80°C.

Szczelina dylatacyjna musi przechodzić przez całą grubość wylewki i warstwę kleju do płytek, ale nie może przerywać ciągłości izolacji przeciwwilgociowej. Dlatego membranę układa się w jednym kawałku, a dopiero potem nacina się wylewkę. Pominięcie tego detalu sprawia, że woda dostaje się pod posadzkę przez dylatację i kondensuje na styropianie akustycznym poniżej.

Błędy w dylatacjach

Najczęściej spotykany błąd to brak dylatacji między strefą prysznica a resztą łazienki. Ogrzewanie podłogowe rozgrzewa całą posadzkę jednakowo, ale grubość wylewki nad odpływem jest mniejsza o 20-30 mm. Różnica szybkości rozszerzania prowadzi do pęknięć wzdłuż granicy stref. Kolejny problem to zbyt sztywny kit dylatacyjny. Silikony octowe (octanowe) tracą przyczepność po 2-3 latach kontaktu z wodą i środkami czyszczącymi, a akrylowe nie wytrzymują temperatur powyżej 60°C.

Najczęstsze błędy przy montażu odpływu liniowego na ogrzewaniu podłogowym

Nawet starannie zaplanowany montaż odpływu liniowego na ogrzewaniu podłogowym może zakończyć się awarią, jeśli ekipa pominie detale wynikające z fizyki materiałów. Poniżej zestaw błędów, które pojawiają się w co trzeciej realizacji w Polsce, niezależnie od renomy wykonawcy.

Pierwszy to brak próby szczelności odpływu przed wylaniem wylewki. Syfon i rynna powinny być zalane wodą na 24 godziny, żeby zweryfikować spawy i połączenia gwintowe. Bez tej próby ewentualny wyciek ujawnia się dopiero po ułożeniu płytek, kiedy naprawa wymaga kucia posadzki i uszkodzenia rurek grzewczych.

Nieprawidłowe cięcie rur grzewczych

Przy montażu odpływu liniowego niektórzy instalatorzy skracają rurki ogrzewania podłogowego, żeby zmieścić korpus syfonu. Każde cięcie w środku pętli obniża wydajność grzewczą o 10-15% i zaburza równomierność rozkładu temperatury. Rozwiązaniem jest przesunięcie całej pętli lub wyprowadzenie dodatkowego obiegu, zamiast przycinania istniejących przewodów.

Brak izolacji termicznej pod odpływem

Pod odpływem liniowym często pomijany jest pas styropianu EPS 100 o grubości 30-40 mm. To błąd, bo ciepło z rur ucieka w dół, pod strop, zamiast oddawać energię do płytek. W konsekwencji posadzka przy odpływie jest chłodniejsza o 2-3°C niż reszta łazienki, a to zwiększa ryzyko kondensacji pary wodnej podczas kąpieli.

Źle dobrana wysokość syfonu

Syfon odpływu liniowego musi mieć wysokość zamknięcia wody co najmniej 50 mm, żeby zapobiec przesiąkaniu zapachów z kanalizacji. W niskoprofilowych systemach (60-70 mm) wielu producentów oferuje syfony 30 mm, które działają prawidłowo tylko przy wietrzeniu łazienki co najmniej raz dziennie. W małych, zamkniętych kabinach lepiej wybrać tradycyjny syfon 50 mm i podnieść poziom posadzki o 15-20 mm.

Kolejny błąd to rezygnacja z mankietu uszczelniającego między rynną a rurą kanalizacyjną. Połączenie gwintowe z czasem poluzowuje się pod wpływem drgań termicznych, a brak elastycznego mankietu powoduje kapilarne przesiąkanie wody pod wylewkę.

Brak komunikacji między ekipami

Najtrudniejszy do wyeliminowania błąd to organizacyjny chaos: ekipa od ogrzewania podłogowego kończy pracę i znika, ekipa od odpływu przychodzi bez informacji o przebiegu rur, a glazurnik układa płytki „na oko". Bez wspólnego rysunku z naniesionymi pętlami grzewczymi i strefą odpływu nawet najlepsze materiały nie uchronią przed zalaniem.

Rozwiązaniem jest dokumentacja powykonawcza z pomiarem rzeczywistego położenia rur (termowizja lub detektor) oraz zdjęciami kolejnych warstw. Taka dokumentacja kosztuje kilkaset złotych, a oszczędza dziesiątki tysięcy, gdy po roku trzeba kuć posadzkę z powodu wycieku.

Norma PN-EN 1253 określa wymagania dla wpustów i odpływów, w tym minimalną wysokość zamknięcia wody w syfonie (50 mm) oraz wymagania szczelnościowe połączeń. Warunki Techniczne (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami) definiują wymagania izolacyjne przegród i instalacji.

Łączenie odpływu liniowego z ogrzewaniem podłogowym wymaga próby wodnej pod ciśnieniem 0,5 bar przez 24 godziny przed wylaniem wylewki. Bez tej próby wyciek ujawni się dopiero po ułożeniu płytek, kiedy naprawa oznacza kucie i ryzyko uszkodzenia rur grzewczych.

Jeśli planujesz łazienkę bez brodzika z podłogówką, zamów najpierw projekt instalacji grzewczej z naniesioną strefą odpływu. Dopiero wtedy dobieraj wysokość syfonu i grubość wylewki. Odwrócona kolejność prowadzi do kompromisów, które mszczą się po pierwszym sezonie grzewczym.
