Otworowanie stropu z prefabrykatu: jak ciąć, by nie naruszyć nośności

Cięcie otworów w płytach kanałowych krok po kroku

Wycinka otworu w stropie z prefabrykatu różni się zasadniczo od pracy w monolicie. Beton lanej płyty można kuć, wiercić i kształtować w niemal dowolnym miejscu, bo cała konstrukcja współpracuje jako jednorodna tarcza. W panelu kanałowym rdzeń stanowią puste komory, a górna i dolna stopa przenoszą naprężenia oddzielnie. Każde naruszenie ciągłości strefy ściskanej lub rozciąganej wymaga wcześniejszego sprawdzenia, jak siły popłyną po usunięciu fragmentu materiału. Zlekceważenie tego etapu kończy się rysami na suficie albo trwałym ugięciem stropu.

• Cięcie otworów w płytach kanałowych krok po kroku
• Kiedy otwór wymaga wzmocnienia lub wymiany płyty
• Błędy przy wycinaniu stropu prefabrykowanego

Procedurę zaczyna się od dokumentacji, nie od szlifierki. Projektant albo uprawniony konstruktor analizuje rysunki warsztatowe danej serii płyt i wskazuje strefy, w których cięcie jest dopuszczalne bez wzmocnień. Granicą są zwykle odległości minimum 15 cm od krawędzi podłużnej i 20 cm od czoła płyty, choć w praktyce producent podaje je w metryce konkretnego panelu. Rysunek wykonawczy musi zawierać średnicę, kształt i dokładną lokalizację otworu, a także ewentualne dodatkowe zbrojenie obwodowe w postaci stalowych ram lub wkładek spawanych do istniejącego szkieletu.

Po zaakceptowaniu projektu przychodzi czas na prace zwiadowcze. W strefie planowanego otworu bada się, czy nie przebiegają kable, rury czy kanały wentylacyjne. Lokalizuje się pręty zbrojeniowe za pomocą skanera ferrytowego albo metody impulsowej, ponieważ cięcie trafiające w stal nośną jest niedopuszczalne. Ciężkie warstwy posadzki oraz instalacje podwieszane zdejmuje się wcześniej, żeby nie generować dodatkowego obciążenia w trakcie ingerencji w nośną część stropu.

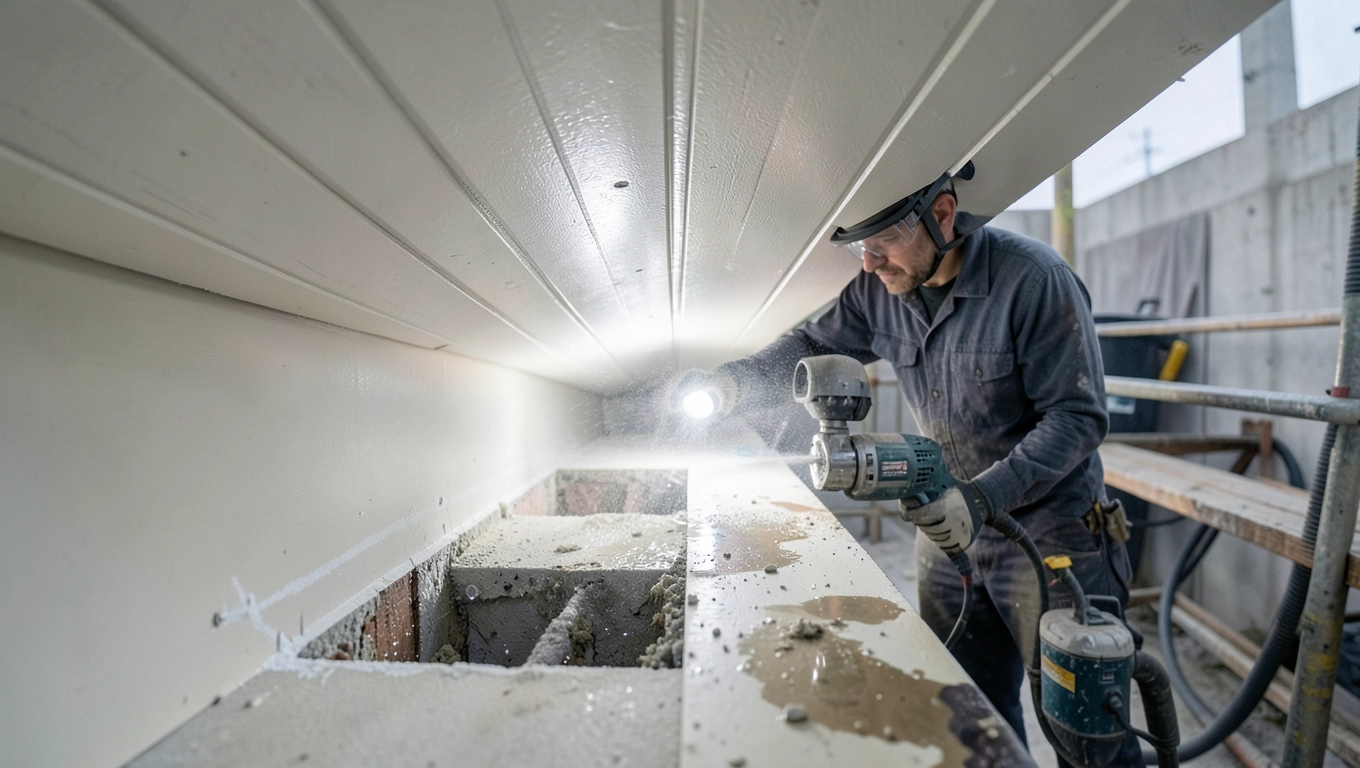

Właściwe cięcie wykonuje się techniką diamentową, najczęściej wiertnicą koronkową przy otworach okrągłych albo piłą ścienną przy prostokątnych. Wibracje udarowe są zakazane, bo przenoszą drgania na sąsiednie płyty i mogą inicjować mikropęknięcia w stopach. Prędkość obrotowa narzędzia utrzymuje się na poziomie zgodnym z kartą techniczną producenta tarczy, a chłodzenie wodą ogranicza temperaturę cięcia. Każdy wycięty fragment opuszcza się na przygotowaną rampę albo blokuje zawiesiami, żeby nie runął na strop niżej.

Ostatnią czynnością jest wzmocnienie obrzeża. Otwór opasuje się ramką z płaskownika stalowego lub kątownika, którą kotwi się w betonie przez wklejane pręty gwintowane. Styk pomiędzy stalą a prefabrykatem wypełnia się zaprawą niskoskurczową, klasy R3 lub R4 według PN-EN 1504. Dopiero po związaniu wzmocnienia można oddać otwór do eksploatacji i przystąpić do prac wykończeniowych, takich jak montaż kołnierza kanału wentylacyjnego czy osadzenie wpustu kanalizacyjnego.

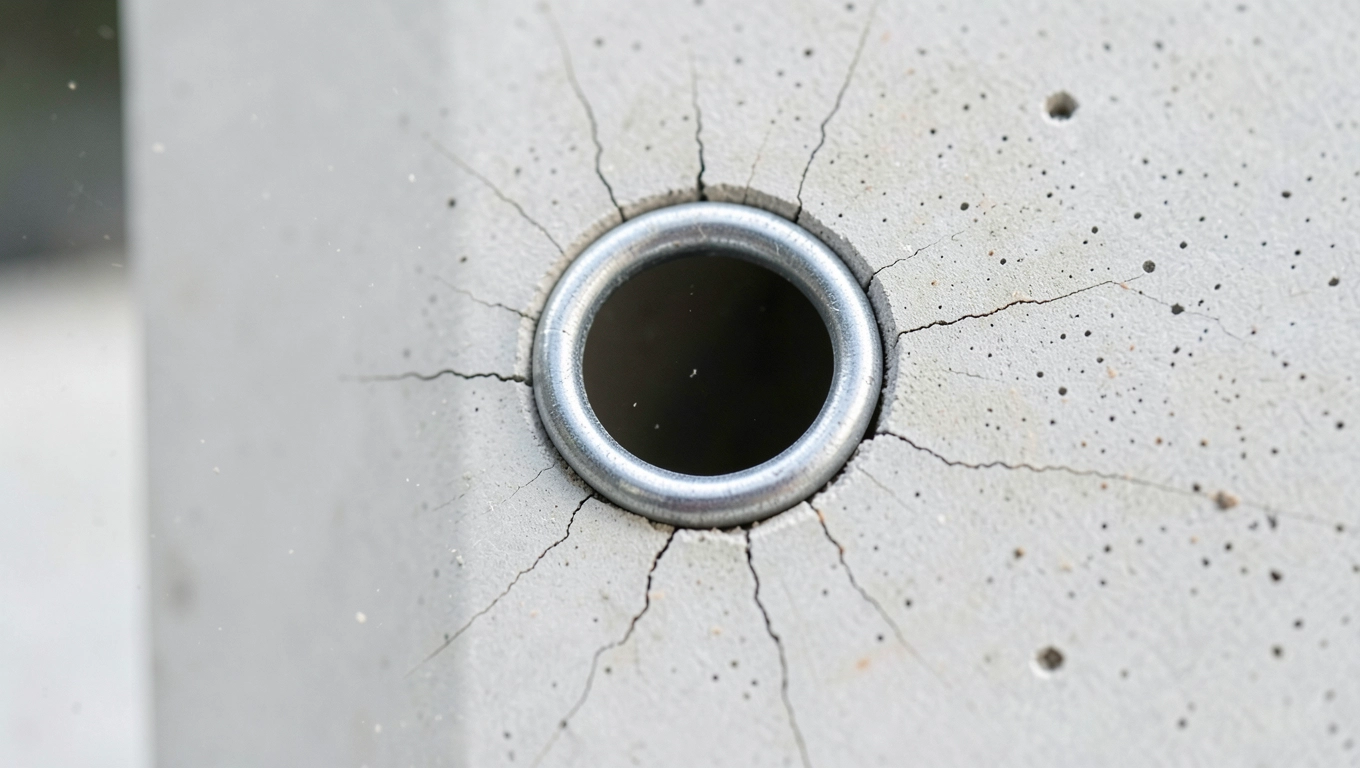

Kiedy otwór wymaga wzmocnienia lub wymiany płyty

Mały otwór montażowy o średnicy do 100 mm rzadko narusza pracę statyczną panelu, o ile nie wypada w strefie największych momentów zginających. Wystarczy wtedy lokalne wzmocnienie obręczą z prętów Ø8 mm i wypełnienie zaprawą ekspansywną. Większe wycięcia wymagają indywidualnej analizy, bo przekrój roboczy płyty maleje, a naprężenia koncentrują się wokół nowego kształtu geometrycznego. Jeśli pole przekroju spada poniżej wartości podanej przez producenta w tabeli obciążeń, jedynym rozwiązaniem bywa wymiana całego panelu lub zastosowanie podparcia montażowego na czas przebudowy.

Decydującą rolę odgrywa strefa, w której wycina się otwór. Środek rozpiętości to miejsce największych momentów, więc nawet niewielka ingerencja wymaga solidnej ramy stalowej albo wklejanych blach czołowych. W okolicach podpór siły poprzeczne dominują nad zginającymi, co pozwala na nieco większe otwory, choć wciąż konieczne jest sprawdzenie przebicia. Lokalizacja względem kanałów wewnętrznych bywa równie istotna, ponieważ cięcie w osi kanału pozwala ominąć główne pręty zbrojeniowe, które w prefabrykowanych panelach biegną w stopach górnej i dolnej, a nie w żebrach.

Wzmocnienie obwodowe dobiera się do wielkości otworu. Dla wycięć do 300 mm wystarczy podwójna opaska z prętów Ø10 mm zakotwiona na długości minimum 50 cm po obu stronach. Otwory od 300 do 600 mm wymagają już ramy z ceownika C160 albo dwuteownika, zależnie od grubości stropu. Przekraczanie 600 mm otwiera dyskusję o wymianie płyty albo zastosowaniu stalowej belki podporowej, na której opierają sąsiednie panele.

W sytuacjach ekstremalnych, takich jak klatka schodowa czy szyb windowy, projektant może zalecić całkowite usunięcie jednej lub dwóch płyt i zastąpienie ich wylewką monolityczną opartą na dodatkowych podciągach. Łączniki między nowym i starym stropem projektuje się w formie przepuszczonych prętów zbrojeniowych lub kotew chemicznych osadzonych w otworach wierconych w fabrycznych stopach. To rozwiązanie jest kosztowne, ale często tańsze niż kucie monolitu na całej kondygnacji.

Błędy przy wycinaniu stropu prefabrykowanego

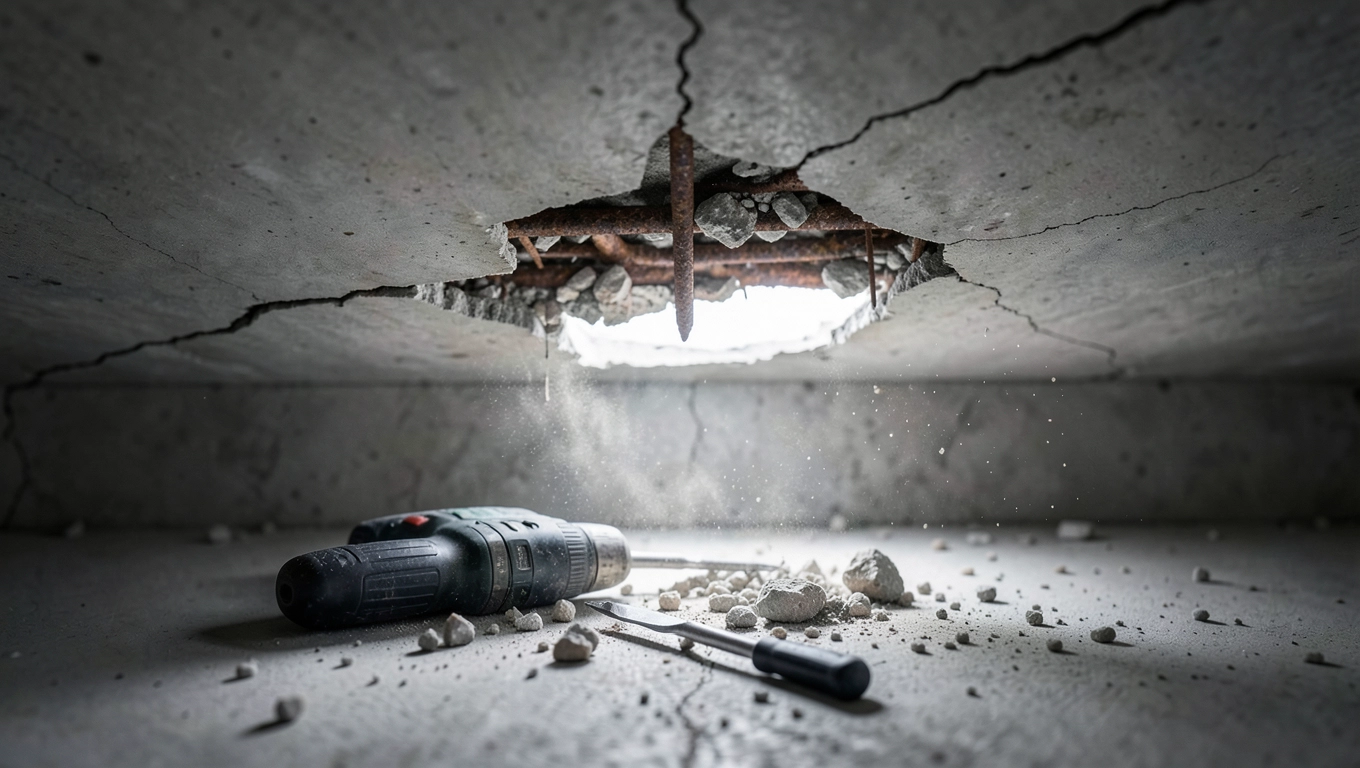

Najczęstszym błędem pozostaje wycinanie otworu bez projektu. Właściciel mieszkania, który chce poprowadzić dodatkowy kanał wentylacyjny albo przenieść pion kanalizacyjny, czasem wynajmuje ekipę z młotem i szlifierką, licząc na to, że „beton to beton". W panelu kanałowym taka samowolka potrafi przeciąć dolną stopę, czyli strefę rozciąganą, w której pracują pręty nośne. Skutki ujawniają się po tygodniach w postaci rys na tynku, a po miesiącach jako ugięcie fragmentu stropu.

Drugim grzechem jest używanie młota udarowego lub przecinarki kątowej bez chłodzenia. Wysoka temperatura w miejscu cięcia obniża wytrzymałość betonu i osłabia przyczepność stali. Dodatkowo wibracje z narzędzi udarowych przenikają do sąsiednich płyt przez zamek wypełniony betonem klasy niższej niż rdzeń panelu. Powstałe mikropęknięcia bywają niewidoczne gołym okiem, ale raport z badania sklerometrycznego potrafi je wykryć nawet po kilku latach.

Trzecim problemem jest pomijanie zabezpieczenia sąsiednich płyt. Cięcie bez podparcia montażowego w obrębie pola o rozpiętości powyżej 6 m generuje chwilowe ugięcia, które po ustąpieniu nie wracają do poziomu wyjściowego. Różnica 3-5 mm między panelami sąsiednimi na długości 1 m to rysa widoczna na każdym tynku, a jej naprawa kosztuje więcej niż wynajęcie stempli na czas robót.

Czwartą pułapką bywa brak dokumentacji powykonawczej. Po zasypaniu otworu instalacją nikt nie pamięta, w którym dokładnie miejscu przechodzi rama wzmacniająca. Kolejna ekipa remontowa, wiercąc kołek rozporowy pod szafkę kuchenną, trafia w tę ramę i albo ją przebija, albo zatrzymuje wiertło. Najgorsze scenariusze kończą się perforacją sąsiedniego kanału w panelu i koniecznością kosztownej naprawy.

Ostatnim błędem, który pojawia się zaskakująco często, jest pozostawienie otworu bez wypełnienia zaprawą ekspansywną. Nawet drobne wycięcie, w którym luźno osadzono rurę, przepuszcza dźwięk i stanowi mostek termiczny. Właściwe wypełnienie eliminuje te straty i jednocześnie klinuje ramę wzmacniającą w betonie, zamykając całość w jedną sztywną strukturę.

Świadome otworowanie stropu z prefabrykatu wymaga trzech rzeczy: rzetelnego projektu, narzędzi diamentowych i ekipy, która rozumie różnicę między monolitem a panelem kanałowym. Inwestor, który wymusza na wykonawcy pisemne potwierdzenie obliczeń i przekazuje mu dokumentację powykonawczą, zyskuje spokój na lata. Kto oszczędza na tych trzech krokach, płaci potem za naprawy sufitu i wyjaśnianie rzecznikowi ubezpieczyciela, dlaczego pęknięcie w stropie nie podlega reklamacji.

Źródła danych: PN-EN 1992-1-1 (Eurokod 2, projektowanie konstrukcji betonowych), PN-EN 1504 (wyroby i systemy do napraw konstrukcji betonowych), katalogi techniczne producentów płyt kanałowych (seria HC, SPK, żerańska). Szczegółowe wytyczne montażowe oraz tabele obciążeń publikują na swoich stronach wiodący producenci prefabrykatów, m.in. Prefabet, Pekabex i Strunabet.
