Każdy, kto choć raz stał na budowie i rozmawiał z konstruktorem o wyborze stropu, wie, że ta decyzja ciągnie za sobą konsekwencje przez dekady — od szybkości montażu, przez koszty całego projektu, aż po to, czy sufit nad głowami przyszłych mieszkańców będzie milczał przy każdym kroku sąsiada z góry. Płyty prefabrykowane żerańskie od lat zajmują w tym wyborze szczególną pozycję — nie dlatego, że są modne, ale dlatego, że przy odpowiednim rozpiętości i obciążeniu po prostu nie ma lepszej alternatywy w tej klasie rozwiązań. Za ich pozornie prostą formą — żelbetowa płyta z kanałami — kryje się precyzyjna inżynieria, której zrozumienie zmienia podejście do całego procesu projektowania.

• Charakterystyka płyt prefabrykowanych żerańskich
• Parametry techniczne płyt żerańskich
• Technologia produkcji płyt żerańskich
• Montaż płyt prefabrykowanych żerańskich
• Zalety płyt żerańskich w prefabrykacji
• Płyty prefabrykowane żerańskie - pytania i odpowiedzi

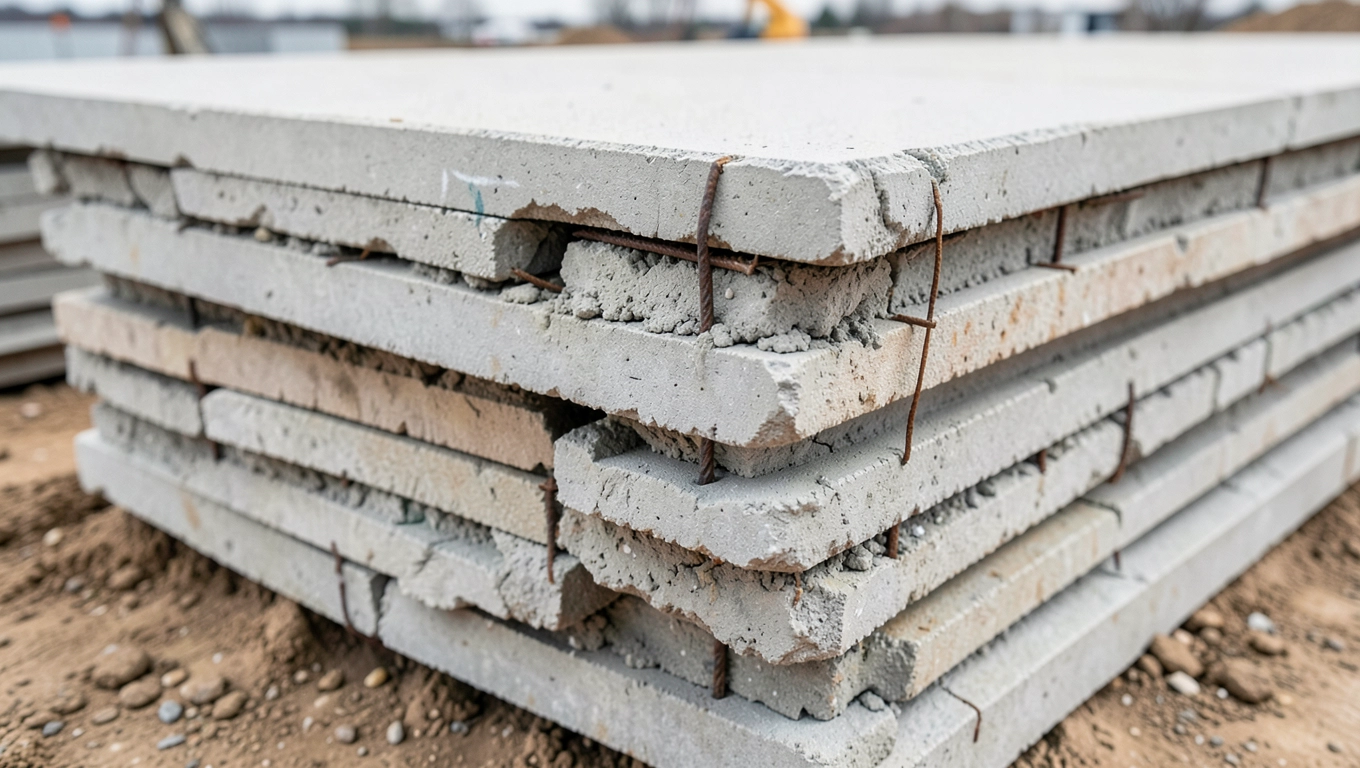

Charakterystyka płyt prefabrykowanych żerańskich

Płyta żerańska to prefabrykowany element stropowy produkowany z betonu żelbetowego, którego przekrój poprzeczny zawiera regularne otwory kanałowe biegnące wzdłuż całej długości elementu. Te kanały — cylindryczne lub owalne, rozmieszczone symetrycznie — pełnią rolę precyzyjnie zaplanowanego „odciążenia": usuwają beton tam, gdzie nie pracuje on na zginanie, zachowując pełny przekrój w strefach naprężonych. Mechanizm jest tu prosty z punktu widzenia statyki — przy zginaniu stropu naprężenia skupiają się w dolnej i górnej krawędzi, a środek przekroju pozostaje relatywnie bierny. Usunięcie materiału ze strefy neutralnej nie osłabia elementu, za to znacząco redukuje jego ciężar własny — i to właśnie tłumaczy, dlaczego płyty kanałowe od dziesięcioleci dominują w prefabrykacji stropowej.

Określenie „żerańskie" odsyła do zakładów zlokalizowanych historycznie na Żeraniu, jednak dziś ta nazwa funkcjonuje jako branżowy termin rodzajowy, oznaczający konkretny typ płyt kanałowych produkowanych według ugruntowanego standardu technologicznego. Zbrojenie osadzone w dolnej strefie rozciąganej przejmuje naprężenia rozciągające, których beton nie jest w stanie przenieść — bo beton jest materiałem, który znakomicie radzi sobie ze ściskaniem, a przy rozciąganiu zawodzi wielokrotnie wcześniej. Pręty stalowe uzupełniają tę słabość, tworząc kompozyt, w którym każdy składnik działa tam, gdzie jest najefektywniejszy. Wynikiem jest element o nośności wielokrotnie wyższej niż wynikałoby to z samej masy.

Płyty żerańskie zalicza się do grupy stropów kanałowych, jednak odróżnia je od podobnych prefabrykatów kilka cech konstrukcyjnych. Grubość standardowej płyty wynosi 25 cm, co lokuje ją w przedziale stropów zdolnych do przenoszenia znacznych obciążeń użytkowych przy umiarkowanym ciężarze własnym. Szerokość elementów waha się od 89 do 149 cm — ta modułowość pozwala na elastyczne dopasowanie do różnych rozstawów podpór i gabarytów pomieszczeń bez konieczności wykonywania kosztownych wstawek. Długość płyt może przekraczać 7 metrów, co czyni je rozwiązaniem skutecznym tam, gdzie tradycyjny strop monolityczny wymagałby gęstej siatki belek lub dodatkowych słupów pośrednich.

Zobacz także: Płyta balkonowa prefabrykowana – szybka realizacja inwestycji

Gęstość betonu użytego do produkcji płyt żerańskich mieści się w zakresie 1600-2000 kg/m³ — wartość ta wynika z obecności otworów kanałowych, które redukują objętość litego betonu w przekroju. Dla porównania: pełna płyta betonowa tej samej grubości ważyłaby proporcjonalnie więcej, generując wyższe obciążenia na fundamenty i ściany nośne. Ciężar własny płyty żerańskiej to jeden z kluczowych parametrów przy projektowaniu konstrukcji wielokondygnacyjnych — każda zaoszczędzona tona na poziomie stropu przekłada się na odciążenie wszystkich niższych kondygnacji i fundamentów, co przy dużych obiektach kumuluje się do imponujących liczb.

Zastosowanie płyt żerańskich obejmuje szeroki wachlarz obiektów budowlanych — od budownictwa mieszkaniowego wielorodzinnego, przez budynki użyteczności publicznej, aż po obiekty przemysłowe i magazynowe. W halach przemysłowych brak podpór pośrednich to nie kwestia estetyki, lecz funkcjonalności: swobodna przestrzeń pod stropem umożliwia swobodne rozmieszczenie maszyn, regałów wysokiego składowania czy linii produkcyjnych bez konieczności projektowania wokół żelbetowych słupów. W budownictwie mieszkaniowym płyty kanałowe sprawdzają się wszędzie tam, gdzie liczy się prędkość montażu i pewność parametrów akustycznych.

Parametry techniczne płyt żerańskich

Beton stosowany do produkcji płyt żerańskich odpowiada klasie C20/25 według aktualnych norm europejskich — oznacza to wytrzymałość charakterystyczną na ściskanie wynoszącą 20 MPa przy próbkach walcowych i 25 MPa przy sześciennych. Ta klasa betonu nie jest przypadkowa: stanowi kompromis między wymaganiami nośnościowymi a technologią produkcji prefabrykatów, która musi zapewniać przewidywalną jakość w warunkach fabrycznych, niezależnie od pogody czy temperatury otoczenia. Beton klasy C20/25 osiąga wymaganą wytrzymałość w tempie pozwalającym na sprawny cykl produkcyjny, co bezpośrednio przekłada się na dostępność elementów dla inwestycji.

Odporność ogniowa płyt żerańskich klasyfikowana jest na poziomie REI 60-90, co oznacza, że element zachowuje nośność (R), szczelność ogniową (E) oraz izolacyjność termiczną (I) przez 60 do 90 minut działania ognia standardowego. Ta klasyfikacja ma konsekwencje projektowe: REI 60 jest wymaganiem minimalnym dla stropów w budynkach mieszkalnych wielorodzinnych, a REI 90 otwiera możliwość zastosowania płyt w obiektach o podwyższonych wymaganiach bezpieczeństwa pożarowego. Grubość otuliny zbrojenia — beton pokrywający pręty stalowe — decyduje tu bezpośrednio o czasie ochrony ogniowej, bo to warstwa betonu izoluje stal od wzrostu temperatury.

Mrozoodporność betonu użytego w płytach żerańskich przekracza klasę F25, co w praktyce budowlanej oznacza zdolność do wytrzymania co najmniej 25 cykli zamrażania i rozmrażania bez istotnej degradacji struktury. Ten parametr nabiera znaczenia szczególnie w fazie budowy, gdy elementy stropowe narażone są na działanie warunków atmosferycznych przed wykonaniem przekrycia dachowego. Mróz wnika w mikrospękania betonu, a woda zamarzając rozszerza się o około 9% objętości — beton o niewystarczającej mrozoodporności zaczyna się wtedy łuszczyć i tracić spójność od wewnątrz. Klasa F25+ stanowi w tym kontekście zabezpieczenie zarówno na etapie budowy, jak i przez cały okres eksploatacji obiektu.

Izolacyjność akustyczna płyt żerańskich wynika bezpośrednio z ich masy powierzchniowej — im cięższy strop, tym trudniej wprawić go w drgania, a drgania to jedyny sposób, w jaki dźwięk uderzeniowy przenosi się między kondygnacjami. Masa płyty żerańskiej o grubości 25 cm mieści się w zakresie, który zapewnia bazową ochronę akustyczną, choć w budynkach mieszkalnych wymogi normy PN-B-02151 zazwyczaj wymagają uzupełnienia o pływającą wylewkę cementową lub maty akustyczne pod posadzką. Kanały wewnętrzne, wbrew pozorom, nie obniżają istotnie izolacyjności — masa materiału pozostaje wystarczająco wysoka, by warstwa powietrzna nie stała się mostkiem dźwiękowym.

Projektując strop z płyt żerańskich, warto pamiętać, że rozpiętość elementu bezpośrednio wpływa na dopuszczalne obciążenie użytkowe — nie jest to zależność liniowa. Przy rozpiętości 6 metrów płyta przeniesie znacznie wyższe obciążenia charakterystyczne niż przy 7,5 metra, a różnica wynika z kwadratowej zależności momentu gnącego od długości przęsła. Każdy projekt powinien uwzględniać aktualną tablicę nośności dostarczoną przez producenta dla konkretnych wymiarów i klasy zbrojenia.

Zbrojenie dolnej strefy rozciąganej wykonane jest ze stali o odpowiedniej klasie, przy czym rozstaw i średnica prętów dobierane są indywidualnie do zakładanego schematu obciążenia. Górna część przekroju — strefa ściskana — w typowym przypadku nie wymaga zbrojenia stalowego, bo beton sam przenosi naprężenia ściskające z zapasem. Jednak przy obciążeniach skupionych lub montażu elementów wymagających wycięć w płycie konieczne bywa zastosowanie dodatkowej siatki zbrojeniowej w warstwie nadbetonu, który wylewa się na powierzchni stropów po ułożeniu płyt. Ta nadbeton — zwykle 3-5 cm grubości — scala sąsiednie elementy w jednolitą tarczę stropową.

Technologia produkcji płyt żerańskich

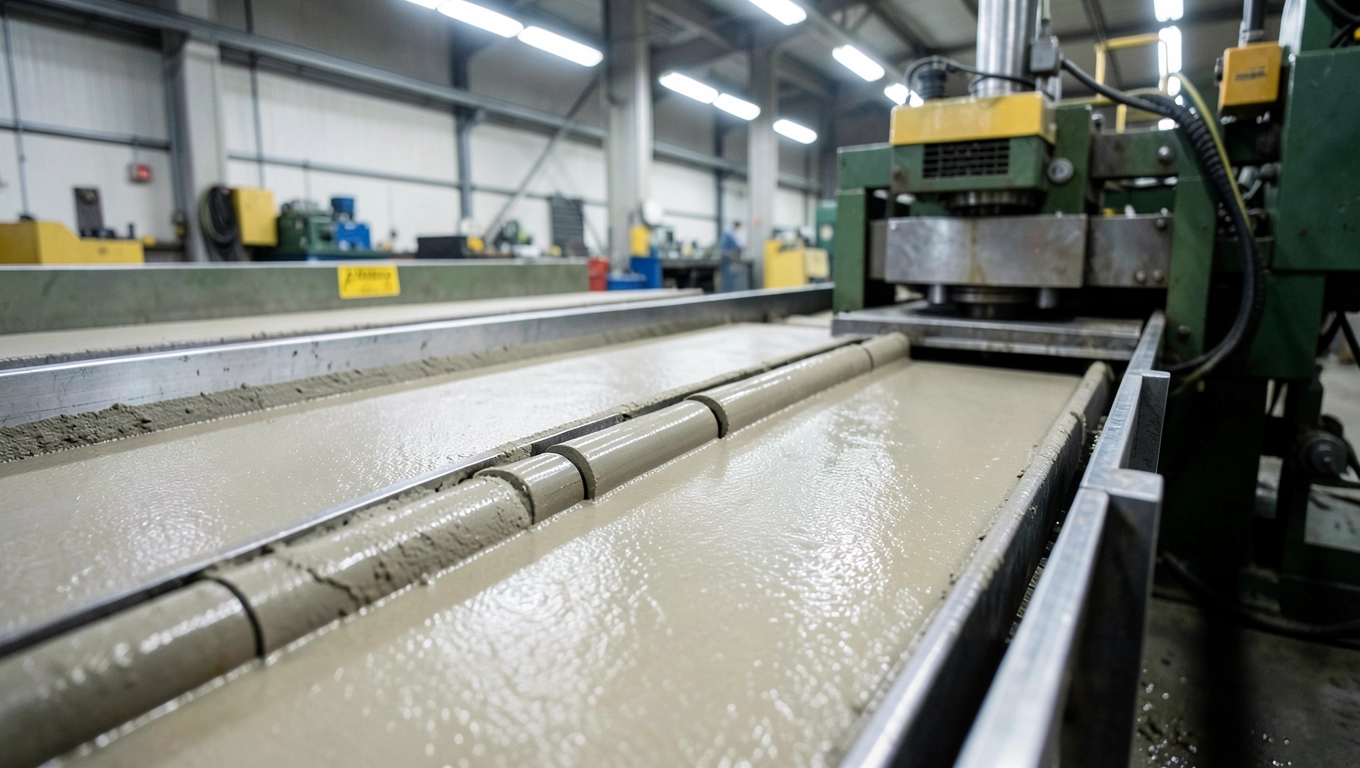

Produkcja płyt żerańskich odbywa się w warunkach fabrycznych na stanowiskach wyposażonych w specjalistyczne formy — długie tory odlewnicze, w których beton układany jest wokół wkładek tworzących otwory kanałowe. Kontrolowane środowisko hali produkcyjnej eliminuje zmienność, która jest nieuchronna przy robotach betonowych na budowie: temperatura, wilgotność powietrza i skład mieszanki betonowej pozostają stałe przez cały czas trwania cyklu produkcyjnego. To właśnie przewidywalność parametrów betonu — a nie sama receptura — jest największą przewagą prefabrykacji nad betonowaniem monolitycznym.

Po ułożeniu mieszanki betonowej i usunięciu wkładek kanałowych elementy przechodzą proces pielęgnacji, który może być przyspieszony przez podgrzewanie parą wodną. Ciepło przyspiesza reakcję hydratacji cementu — chemiczną reakcję wiązania wody z klinkierem, w wyniku której powstają kryształy uwodnionych krzemianów wapnia nadające betonowi wytrzymałość. Bez podgrzewania beton osiąga wymaganą wytrzymałość po 28 dniach; w warunkach produkcji przemysłowej z pielęgnacją parową ten czas skraca się do kilku dni, co pozwala na sprawny obrót formami i ciągłość dostaw na budowy. Przekłada się to bezpośrednio na harmonogramy realizacji inwestycji — gotowe elementy trafiają na plac budowy dokładnie wtedy, kiedy są potrzebne.

Kontrola jakości na etapie produkcji obejmuje sprawdzanie wymiarów geometrycznych, pozycji zbrojenia, wytrzymałości betonu na próbkach kontrolnych oraz inspekcję wizualną powierzchni gotowych płyt. Każda seria produkcyjna dokumentowana jest protokołami zgodności z normą PN-EN 1168 dotyczącą prefabrykowanych elementów z betonu — płyt kanałowych. Ta norma precyzuje dopuszczalne tolerancje wymiarowe, wymagania dotyczące betonu, stali zbrojeniowej i gotowego elementu jako całości. Certyfikacja zgodności z normą zharmonizowaną pozwala na oznakowanie CE, które stanowi potwierdzenie, że element spełnia europejskie wymagania zasadnicze dla wyrobów budowlanych.

Cięcie płyt do wymaganych długości realizowane jest piłą diamentową jeszcze w zakładzie produkcyjnym lub na budowie — beton klasy C20/25 jest materiałem twardym, ale podatnym na precyzyjne cięcie przy użyciu odpowiednich narzędzi. Wycięcia na instalacje — przepusty wentylacyjne, kanalizacyjne czy elektryczne — wymagają osobnego opracowania technicznego, bo przypadkowe cięcie przez strefy zbrojenia może drastycznie obniżyć nośność elementu. Producenci dysponują schematami zbrojenia konkretnych płyt i na ich podstawie wskazują bezpieczne strefy wycięć, których nie wolno przekraczać bez ponownych obliczeń statycznych.

Przy zamawianiu płyt żerańskich kluczowe jest precyzyjne podanie rozpiętości oparcia — czyli odległości między osiami podpór, a nie wymiaru pomiędzy ścianami w świetle. Płyta musi mieć minimalne oparcie po każdej stronie, które zgodnie z normami wynosi zazwyczaj co najmniej 6-10 cm na ścianie murowanej lub żelbetowej. Zbyt małe oparcie skutkuje ryzykiem zsunięcia się elementu przy odkształceniach termicznych lub sejsmicznych.

Montaż płyt prefabrykowanych żerańskich

Montaż stropu z płyt żerańskich zaczyna się od przygotowania podpór — ścian lub belek, na których spoczywać będą krawędzie elementów. Powierzchnia oparcia musi być wypoziomowana i pozbawiona lokalnych wypiętrzeń, które mogłyby spowodować nierównomierne podparcie płyty, a tym samym koncentrację naprężeń w jednym punkcie zamiast ich równomiernego rozkładu na całej długości oparcia. Na murze wykonuje się zwykle wieniec żelbetowy, który scala ściany poziomo i dostarcza jednocześnie równego, stabilnego podłoża dla płyt. Brak wieńca przy stropach z prefabrykatów to jeden z najpoważniejszych błędów technicznych, bo wieniec przenosi rozciągające siły poziome, których same ściany murowane nie są w stanie bezpiecznie przejąć.

Rozładunek i montaż płyt żerańskich wymaga dźwigu o odpowiedniej nośności i wysięgu — masa jednego elementu o długości 7 metrów i szerokości 119 cm wynosi około 2,5-3,5 tony, co precyzyjnie wyznacza minimalne parametry sprzętu. Zawiesia stosowane przy montażu muszą być dobrane do punktów podnoszenia wskazanych przez producenta, bo podnoszenie za przypadkowe miejsca może wprowadzić w płytę naprężenia, do których nie była obliczona. Operacja montażu jednej kondygnacji typowego budynku mieszkalnego przy sprawnej organizacji pracy zajmuje zwykle jeden dzień roboczy — to fundamentalna różnica w porównaniu z betonowaniem monolitycznym, gdzie sam czas wiązania betonu wydłuża cykl o tygodnie.

Po ułożeniu płyt sąsiednie elementy łączone są przez zalanie spoin między nimi zaprawą lub betonem drobnoziarnistym, który wypełnia szczelinę i tworzy monolityczne połączenie między krawędziami kanałowych prefabrykatów. Spoiny podłużne między płytami mają kluczowe znaczenie dla rozkładu obciążeń skupionych — siła działająca na jedną płytę „dzieli się" przez połączenie spoinowe z sąsiednimi elementami, co zwiększa efektywną szerokość pasy przenoszącej obciążenie. Bez prawidłowo wykonanych spoin każda płyta pracuje jak osobna belka, co znacząco redukuje efektywną nośność całego stropu w miejscach obciążeń punktowych.

Warstwa nadbetonu wylewana na górnej powierzchni ułożonych płyt — zazwyczaj grubości 3-5 cm, zbrojona siatką — spełnia kilka funkcji jednocześnie. Scala geometrycznie i statycznie poszczególne elementy w jednorodną płytę stropową, wyrównuje drobne różnice poziomów wynikające z tolerancji produkcyjnych i montażowych, oraz stanowi podkład dla posadzki bez konieczności wykonywania dodatkowej warstwy wyrównawczej. Siatkę stalową zatopioną w nadbetonowej wylewce dobiera się tak, by zbrojenie górne ograniczało rys przy obciążeniach skupionych i negatywnych momentach gnących nad podporami — mechanizm ten chroni strop przed zarysowaniem w strefach, gdzie naprężenia rozciągające działają od góry.

Instalacje prowadzone przez strop — piony kanalizacyjne, przepusty wentylacyjne, rurociągi — muszą być zaplanowane przed montażem i uwzględnione w projekcie jako wycięcia wykonywane fabrycznie lub na budowie w ściśle określonych miejscach. Samowolne wiercenie lub kucie otworów przez zbrojenie płyty po jej montażu, bez zgody projektanta i sprawdzenia schematu zbrojenia, może prowadzić do nieodwracalnego osłabienia elementu bez żadnych zewnętrznych oznak uszkodzenia.

Odbiór stropu obejmuje sprawdzenie geometrii — różnic poziomów między sąsiednimi płytami, prostoliniowości krawędzi, kompletności wypełnienia spoin — oraz inspekcję wizualną pod kątem ewentualnych uszkodzeń mechanicznych powstałych podczas transportu lub montażu. Rysy o rozwartości do 0,2 mm w betonie są dopuszczalne i nie świadczą o utracie nośności, bo beton zarysowuje się w strefie rozciąganej już przy eksploatacyjnych poziomach naprężeń — to normalne zachowanie materiału, które projektanci uwzględniają w obliczeniach. Rysy szersze lub rysy ukośne przebiegające przez osi kanałów wymagają oceny konstruktora.

Zalety płyt żerańskich w prefabrykacji

Prędkość realizacji to argument, który w budownictwie przemysłowym i deweloperskim często przesądza o wyborze technologii. Strop z płyt żerańskich można zamknąć w ciągu jednego dnia roboczego na całej kondygnacji budynku — podczas gdy beton wylewany wymaga szalunków, betonowania, pielęgnacji przez minimum 7 dni i rozszalowania, zanim można przystąpić do kolejnych prac. Ta różnica w tempie realizacji przekłada się bezpośrednio na koszty finansowania inwestycji, harmonogram oddania obiektu i moment rozpoczęcia generowania przychodów przez inwestora. Przy budynkach wielokondygnacyjnych skrócenie każdego stropu o trzy tygodnie daje łącznie miesiące zaoszczędzone na całej inwestycji.

Powtarzalność parametrów fabrycznych to przewaga, której nie da się osiągnąć przy robotach monolitycznych w zmiennych warunkach placu budowy. Każda płyta żerańska wyprodukowana zgodnie z normą PN-EN 1168 ma certyfikowane właściwości — wytrzymałość betonu, pozycję zbrojenia, wymiary geometryczne — zweryfikowane przez kontrolę produkcji. Budownictwo monolityczne zależy natomiast od kompetencji wykonawcy na każdym etapie: mieszania betonu, zagęszczania, pielęgnacji i przestrzegania receptury. Ryzyko błędu wykonawczego przy prefabrykatach zostaje przeniesione do zakładu produkcyjnego, gdzie jest systematycznie kontrolowane i dokumentowane.

Rozpiętości osiągalne przy stropach z płyt kanałowych żerańskich — do ponad 7 metrów bez podpór pośrednich — otwierają przestrzenie architektoniczne niedostępne przy stropach gęstożebrowych czy płytach krzyżowych o typowych grubościach. W budownictwie mieszkaniowym oznacza to brak słupów w środku pomieszczeń i swobodę aranżacji wnętrz. W obiektach przemysłowych i magazynowych swobodna przestrzeń pracy pod stropem jest wymogiem funkcjonalnym: regały wysokiego składowania, suwnice czy linie technologiczne wymagają przestrzeni bez przeszkód, których żaden projekt nie przewidzi z wyprzedzeniem na kolejne dwadzieścia lat eksploatacji obiektu.

Odporność na warunki środowiskowe przez cały okres użytkowania wynika z jednej strony z właściwości betonu klasy C20/25, a z drugiej z otuliny zbrojenia — warstwy betonu chroniącej stal przed korozją. Beton alkaliczny tworzy na powierzchni prętów stalowych pasywną warstwę tlenków żelaza, która skutecznie blokuje dalsze utlenianie. Ta naturalna ochrona działa tak długo, jak długo otulina pozostaje nieuszkodzona i nienasycona chlorkami — co oznacza, że w normalnych warunkach użytkowania budynku mieszkalnego płyta żerańska może pracować bez problemów przez kilkadziesiąt lat bez żadnej ingerencji.

• Krótki czas montażu — cała kondygnacja w jeden dzień roboczy zamiast kilku tygodni przy technologii monolitycznej
• Certyfikowane parametry fabryczne zgodne z normą PN-EN 1168 i oznakowaniem CE
• Rozpiętości do ponad 7 m bez podpór pośrednich przy grubości zaledwie 25 cm
• Odporność ogniowa REI 60-90, mrozoodporność powyżej klasy F25 i beton C20/25 bez dodatkowych zabezpieczeń
• Modułowa szerokość od 89 do 149 cm umożliwiająca dopasowanie do różnych rozstawów podpór i geometrii budynku
• Zmniejszony ciężar własny dzięki otworom kanałowym — gęstość 1600-2000 kg/m³ zamiast pełnych 2400 kg/m³

Koszty całkowite realizacji stropu z płyt żerańskich są wypadkową ceny samych elementów, transportu, pracy dźwigu i ekipy montażowej oraz nadbetonowej wylewki z siatką. Zestawienie tych pozycji z kosztem stropu monolitycznego — uwzględniającym szalunki, betonowanie, pielęgnację, rozszalowanie i dłuższy czas pracy ekipy — wypada korzystnie dla prefabrykacji szczególnie przy powtarzalnych kondygnacjach i dużych powierzchniach. Indywidualna wycena uwzględnia specyfikę konkretnej inwestycji: odległość od zakładu produkcyjnego, dostępność placu budowy dla ciężkiego transportu i ilość płyt zamawiana w jednym cyklu dostawy. Przy większych zamówieniach koszty jednostkowe transportu i montażu maleją proporcjonalnie, co czyni płyty żerańskie rozwiązaniem szczególnie ekonomicznym przy projektach obejmujących wiele kondygnacji lub identycznych obiektów budowanych seryjnie.
