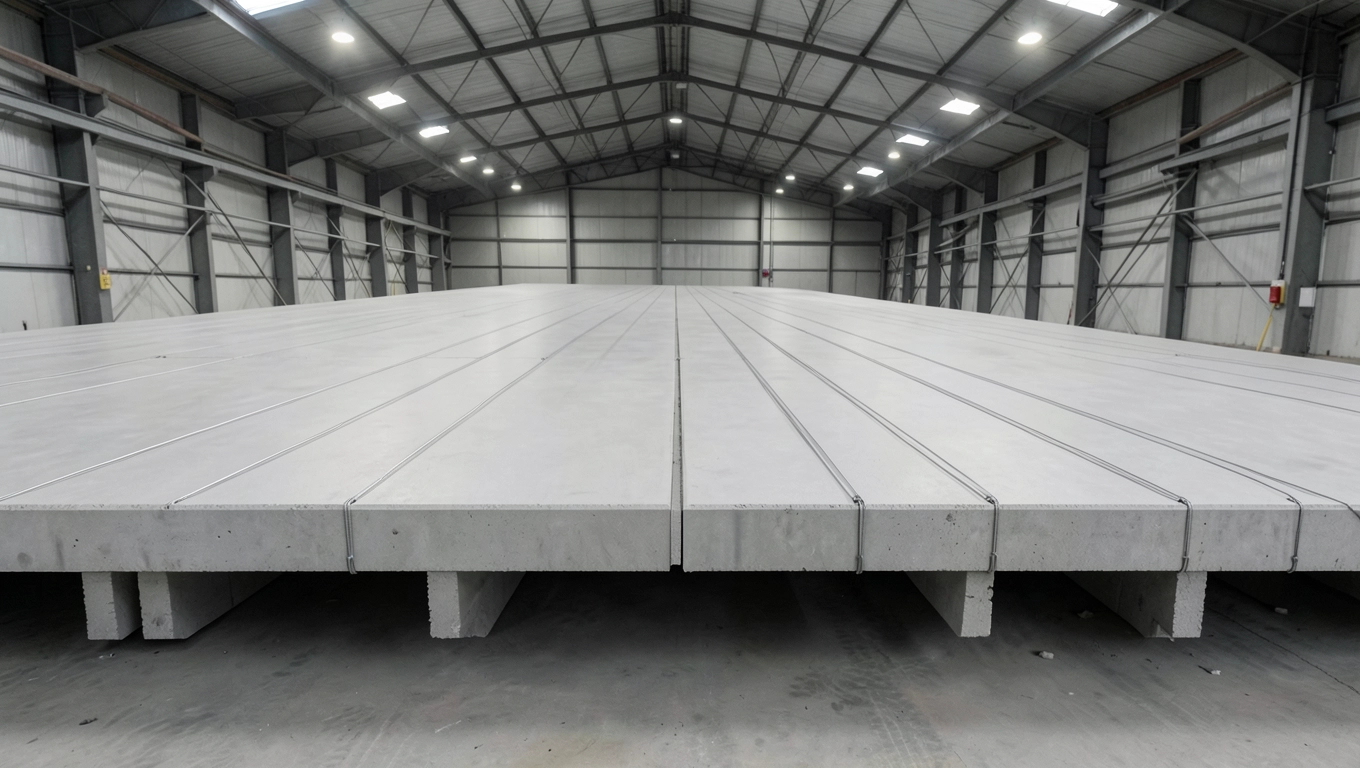

Strop prefabrykowany sprężony

Kiedy projektant konstrukcji staje przed wyzwaniem przekrycia przestrzeni, gdzie każdy dodatkowy słup pośrodku hali to realny problem - operacyjny, logistyczny, finansowy - wtedy strop prefabrykowany sprężony przestaje być techniczną ciekawostką, a staje się jedynym rozsądnym wyborem. Technologia, która jeszcze trzydzieści lat temu zarezerwowana była dla mostów i wiaduktów, dziś wchodzi do hal produkcyjnych, parkingów wielopoziomowych i centrów handlowych z imponującą regularnością, bo jej mechanizm działania rozwiązuje problem, którego żelbeton konwencjonalny po prostu nie jest w stanie pokonać. Za tą przewagą stoi fizyka, nie marketing - i warto rozumieć, jak ona działa, zanim podejmie się decyzję o wyborze systemu stropowego, który będzie służył przez dekady.

• Charakterystyka stropu prefabrykowanego sprężonego
• Technologia produkcji stropów prefabrykowanych sprężonych
• Parametry nośności stropu prefabrykowanego sprężonego
• Typy sprężania w stropach prefabrykowanych
• Zalety stropu prefabrykowanego sprężonego
• Strop prefabrykowany sprężony - pytania i odpowiedzi

Charakterystyka stropu prefabrykowanego sprężonego

Strop prefabrykowany sprężony to element nośny wytwarzany z betonu klasy co najmniej C50/60, w którym przed obciążeniem użytkowym wprowadzone zostają wstępne naprężenia ściskające za pomocą stalowych cięgien sprężających. Brzmi skomplikowanie, ale mechanizm jest elegancki w swojej prostocie: wyobraź sobie stos książek trzymanych poziomo dwiema dłońmi - im mocniej ściskasz z boków, tym trudniej te książki wygiąć w poprzek. Dokładnie tak działa naprężenie wstępne w betonie - ściskające naprężenia wbudowane przez stalowe liny lub pręty sprężające kompensują rozciąganie, które pojawia się pod obciążeniem, czyli w warunkach, gdzie zwykły beton najszybciej pęka. Beton jest materiałem, który świetnie znosi ściskanie, ale w rozciąganiu jest relatywnie słaby - jego wytrzymałość na rozciąganie to zaledwie około 10% wytrzymałości na ściskanie, więc każda metoda redukująca naprężenia rozciągające przekłada się bezpośrednio na możliwość stosowania smuklejszych przekrojów i dłuższych przęseł.

Beton C50/60 stosowany w produkcji stropów sprężonych to materiał zasadniczo różny od betonu używanego w budownictwie mieszkaniowym. Liczby C50/60 oznaczają charakterystyczną wytrzymałość na ściskanie próbki walcowej 50 MPa i sześciennej 60 MPa - to poziom porównywalny z niektórymi gatunkami skał naturalnych, osiągany dzięki niskiemu wskaźnikowi wodno-cementowemu i precyzyjnej kontroli składu mieszanki. Tak wysoka gęstość struktury betonu ma bezpośrednie konsekwencje dla odporności na warunki atmosferyczne: nasiąkliwość betonu C50/60 jest wielokrotnie niższa niż betonu C25/30, co oznacza, że cięgna sprężające chronione są nie tylko otuleniem, ale też samą zwartością materiału. Korozja stali sprężającej - która mogłaby być Achillesową piętą całego systemu, bo napięte cięgna reagują na korozję szybciej niż zbrojenie konwencjonalne - zostaje skutecznie zablokowana już na poziomie receptury betonu.

Grubość typowego stropu prefabrykowanego sprężonego w postaci płyty kanałowej wynosi od 20 do 40 centymetrów, przy rozpiętościach sięgających 20-26 metrów. Dla porównania: strop żelbetowy monolityczny, który miałby przekryć podobne rozpiętości z porównywalną nośnością, musiałby mieć grubość 50-70 centymetrów, co przy typowej kondygnacji oznacza utratę użytecznej wysokości lub konieczność zwiększenia całej bryły budynku. Ten pozornie prosty rachunek geometryczny ma głębokie konsekwencje ekonomiczne - mniej betonu to mniejsza masa własna stropu, a mniejsza masa własna to odciążenie ścian, słupów i fundamentów. Całość układa się w spiralę oszczędności, gdzie korzyść z zastosowania sprężenia mnoży się przez każdy kolejny element konstrukcji.

Zobacz także: Strop prefabrykowany cena za m2 Łódź

Prefabrykacja jako taka wnosi do tego układu dodatkowy wymiar jakościowy, którego nie sposób przecenić. Elementy stropowe produkowane są w kontrolowanych warunkach zakładowych, gdzie temperatura, wilgotność powietrza i skład mieszanki betonowej podlegają ciągłemu monitoringowi - warunki niemożliwe do odtworzenia na placu budowy, szczególnie przy zmiennych porach roku. Beton dojrzewa równomiernie, bez ryzyka szybkiego odparowania wody przy upałach czy zamarzania przy mrozach, co eliminuje typowe źródła zarysowań w bardzo wczesnym etapie. Wynik tej precyzji widać w statystykach odrzutów - wskaźnik wad produkcyjnych w zakładowych systemach prefabrykacji sprężonej jest wielokrotnie niższy niż przy betonie lanym na budowie.

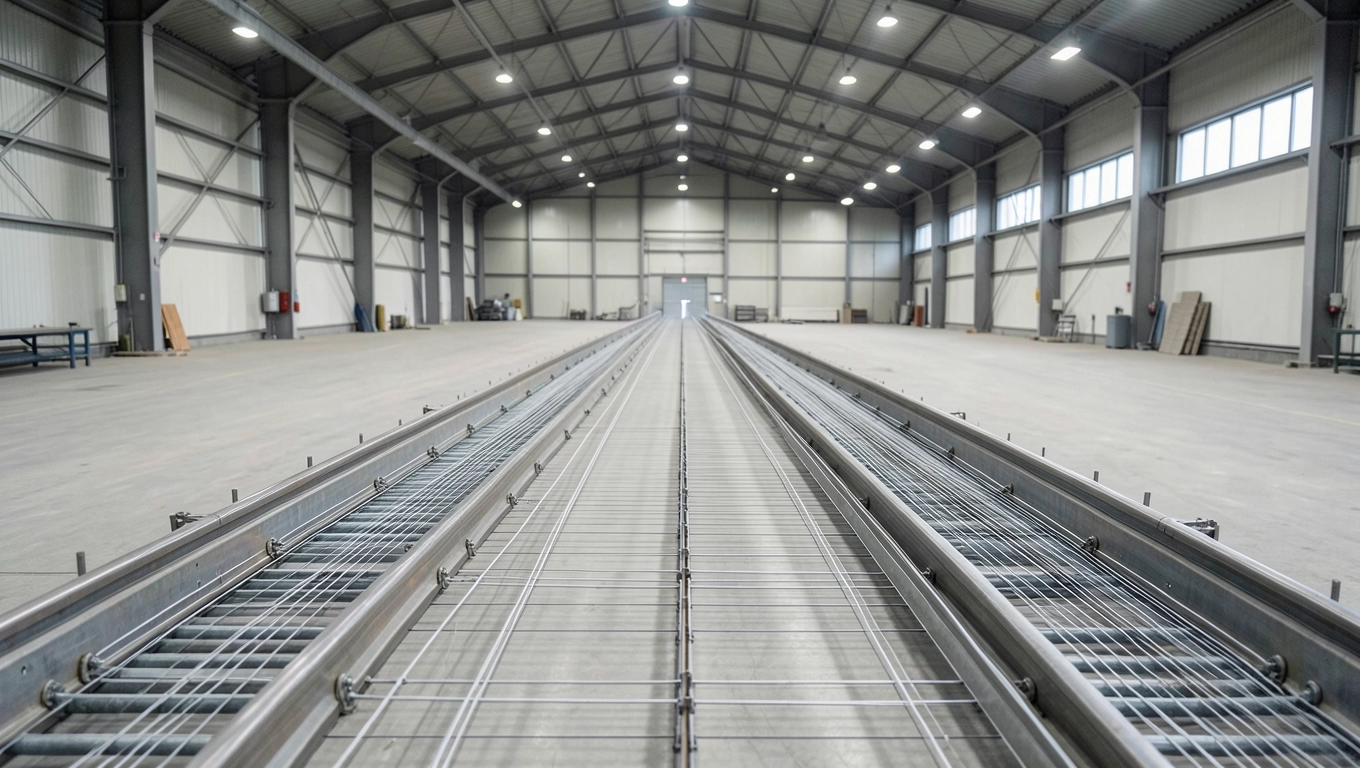

Technologia produkcji stropów prefabrykowanych sprężonych

Produkcja stropu prefabrykowanego sprężonego rozpoczyna się na długich torach naciągowych - stalowych podstawach o długości sięgającej nawet 120-150 metrów, wzdłuż których rozciągane są liny lub druty sprężające. Naciąg odbywa się przed betonowaniem, co klasyfikuje tę metodę jako sprężenie z przyczepnością lub naprężanie na torach (ang. pre-tensioning). Cięgna ze stali sprężającej klasy 1860 MPa naciągane są hydraulicznie do poziomu odpowiadającego zazwyczaj 70-80% ich wytrzymałości charakterystycznej - to precyzyjnie wyliczona wartość, bo zbyt niski naciąg daje zbyt mały efekt sprężenia, a zbyt wysoki grozi przekroczeniem dopuszczalnych odkształceń. Na tak napiętych cięgnach zalewany jest beton i poddawany procesowi pielęgnacji, często z użyciem pary wodnej dla przyspieszenia dojrzewania.

Gdy beton osiągnie odpowiednią wytrzymałość - w warunkach zakładowych z użyciem dojrzewania parowego już po 16-20 godzinach może to być poziom 35-40 MPa - cięgna zostają zwolnione z kotew. Tu następuje kluczowy moment technologiczny: naciągnięte liny chcą się skurczyć, ale są zabetonowane i przyczepione do betonu przez przyczepność chemiczną i mechaniczną. Zamiast się skurczyć, wprowadzają w beton naprężenia ściskające - naprężenia, które będą teraz przeciwdziałać rozciąganiu wywołanemu przez obciążenia użytkowe. Efekt jest mierzalny i obliczalny: gotowy element lekko się unosi na środku, przyjmując charakterystyczną kontrustrzałkę ugięcia, widoczną gołym okiem jako minimalne wygięcie ku górze. To nie defekt - to dowód, że sprężenie zadziałało zgodnie z projektem.

Zobacz także: Strop prefabrykowany: cena za m2 Kraków

Alternatywną metodą jest sprężenie bez przyczepności lub kablobetonowanie z kablami w osłonach (post-tensioning), stosowane rzadziej w typowej produkcji prefabrykatów, częściej natomiast w elementach monolitycznych i specjalnych. W tej metodzie kable umieszczane są w plastikowych osłonach i naciągane po stwardnieniu betonu przez specjalne kotwy. Kablobetonowanie daje większą elastyczność w projektowaniu trasy kabli - mogą biec po paraboli, co pozwala precyzyjnie dopasować rozkład naprężeń sprężających do rzeczywistego wykresu momentów gnących w przęśle. Dla płyt prefabrykowanych produkowanych seryjnie metoda naprężania na torach jest jednak dominant, bo pozwala na automatyzację procesu i krótsze czasy produkcji przy zachowaniu wysokiej powtarzalności parametrów.

Stal sprężająca używana w tych procesach zasługuje na osobny komentarz, bo różni się zasadniczo od zbrojenia miękkiego. Liny siedmiodrutowe, pręty lub druty ze stali o granicy wytrzymałości 1860 MPa (dla porównania: zbrojenie miękkie klasy B500 ma granicę plastyczności 500 MPa) charakteryzują się minimalnym relaksem, czyli minimalną tendencją do stopniowego zmniejszania naprężenia przy stałym odkształceniu. Zjawisko relaksu jest w sprężeniu kluczowym wrogiem - każde jego procent oznacza utratę części wstępnego naprężenia i osłabienie efektu sprężenia przez lata eksploatacji. Stal sprężająca klasy LR (low relaxation) traci przez relaks maksymalnie 2,5% naprężenia po 1000 godzinach, co w przeliczeniu na dekady użytkowania konstrukcji oznacza pomijalny spadek nośności.

Geometria przekroju poprzecznego prefabrykowanych stropów sprężonych wynika bezpośrednio z logiki wytrzymałościowej i ekonomicznej zarazem. Płyty kanałowe - najszerzej stosowany typ - mają charakterystyczne podłużne otwory wzdłuż całej długości, które zmniejszają masę elementu przy minimalnym wpływie na nośność, bo materiał usuwany jest ze strefy środkowej, gdzie naprężenia normalne są najmniejsze. Typowe płyty kanałowe mają szerokość 1200 mm i grubości 160-400 mm, a kanały zajmują 40-50% przekroju poprzecznego. Masa takiego elementu, mimo imponujących wymiarów, jest możliwa do obsługi standardowym dźwigiem budowlanym - płyta o długości 12 metrów i grubości 265 mm waży około 3-3,5 tony.

Zobacz także: Stropy prefabrykowane smart – lekkość i szybki montaż

Parametry nośności stropu prefabrykowanego sprężonego

Nośność stropu prefabrykowanego sprężonego opisuje się w obliczeniach granicznymi wartościami obciążeń użytkowych, które konstrukcja może przenieść bez przekroczenia stanów granicznych nośności i użytkowalności. W typowych zastosowaniach przemysłowych i magazynowych płyty sprężone projektuje się na obciążenia zmienne w przedziale 15-40 kN/m², choć w szczególnych przypadkach, przy odpowiednio dobranej grubości i klasie betonu, wartości te mogą być wyższe. Dla porównania - strop gęstożebrowy w budownictwie mieszkaniowym projektuje się zazwyczaj na 2-5 kN/m² obciążeń zmiennych, co pokazuje skalę różnicy w przeznaczeniu tych systemów.

Rozpiętość - parametr, który inwestorzy pytają o pierwszej kolejności - to w przypadku stropów sprężonych wielkość bezpośrednio zależna od grubości płyty i poziomu obciążeń. Płyta o grubości 200 mm przekryje swobodnie 9-12 metrów przy standardowych obciążeniach przemysłowych. Płyta 320 mm sięgnie 16-18 metrów, a najgrubsze elementy produkowane seryjnie, o grubości 400 mm, pozwalają na przęsła rzędu 20-22 metrów. Rozpiętości do 26 metrów osiągalne są przez specjalne kształtowanie geometrii przekroju lub stosowanie belek sprężonych jako elementów nośnych, na których opierają się krótsze płyty. Każde dodatkowe 5 metrów rozpiętości to decyzja projektowa, która wymaga analizy nie tylko nośności, ale też ugięć - bo cienki element na dużym przęśle może być nośny w sensie naprężeniowym, a jednocześnie zbyt giętki dla wymagań instalacyjnych lub estetycznych.

Zobacz także: Rodzaje stropów prefabrykowanych – przegląd i zastosowania

Ugięcia w stropach sprężonych stanowią osobny rozdział inżynierski, często niedoceniany przez projektantów nieobeznanych z tą technologią. Sprężenie wstępne powoduje, że element na budowie ma już kontrustrzałkę - ugięcie ku górze - które z czasem i pod obciążeniem stopniowo maleje. Suma kontrustrzałki sprężenia i ugięcia od obciążeń długotrwałych daje rzeczywiste ugięcie w czasie eksploatacji. Norma Eurocode 2 ogranicza ugięcia długotrwałe do L/250 od całkowitego obciążenia oraz L/500 od obciążeń nałożonych po wykonaniu elementów niestrukturalnych - i to właśnie te limity, a nie nośność w sensie wytrzymałości materiałowej, często decydują o minimalnej grubości przyjmowanej przez projektanta.

Odporność ogniowa stropów prefabrykowanych sprężonych wymaga osobnej uwagi, bo stalowe cięgna są bardziej wrażliwe na wysoką temperaturę niż zbrojenie miękkie. Stal sprężająca traci znaczną część swojej wytrzymałości już przy temperaturze 350-400°C, podczas gdy zbrojenie miękkie zachowuje akceptowalną nośność do około 500-550°C. Kompensuje to zwiększona grubość otulenia cięgien - zamiast standardowych 25-35 mm stosuje się 35-50 mm betonu między zewnętrzną powierzchnią a liną sprężającą. Przy takim rozwiązaniu standardowe płyty sprężone osiągają klasę odporności ogniowej REI 60 lub REI 90 bez żadnych dodatkowych zabezpieczeń, a przy otuleniu 50 mm i ocenie szczegółowej możliwe jest uzyskanie REI 120.

Trwałość stropu prefabrykowanego sprężonego w kontekście cyklu życia budynku to argument, który przy dłuższym rachunku ekonomicznym okazuje się decydujący. Beton C50/60 o niskiej nasiąkliwości, zamknięte kanały w płytach, precyzyjne otulenie cięgien oraz brak zarysowań w strefie rozciąganej (bo sprężenie ją eliminuje) tworzą razem układ, w którym karbonatyzacja i chlorkowa korozja zbrojenia przebiegają wielokrotnie wolniej niż w betonie zwykłym. Oznacza to żywotność obliczoną na 50-100 lat bez konieczności kosztownych napraw strukturalnych, a nie tylko powierzchniowych.

Typy sprężania w stropach prefabrykowanych

Podział technologii sprężania na presprężenie i kablobetonowanie to nie tylko klasyfikacja akademicka - za każdą z metod stoi inny mechanizm transferu naprężeń i inne konsekwencje projektowe. Presprężenie, dominujące w produkcji seryjnej płyt kanałowych, oznacza, że naprężenia z cięgien na beton przenoszone są przez przyczepność na całej długości zakotwienia. Długość zakotwienia to odcinek od końca elementu, na którym naprężenie w cięgnie narasta od zera do pełnej wartości projektowej - dla lin siedmiodrutowych wynosi typowo 50-100 średnic liny, czyli 50-120 cm. Poza tą strefą cięgno pracuje z pełnym naprężeniem i element wykazuje pełną nośność sprężoną.

Kablobetonowanie post-tensioning stosuje się głównie przy elementach unikatowych, dużych płytach monolitycznych lub konstrukcjach wymagających niestandardowego przebiegu kabli. Kable prowadzone w plastikowych lub stalowych osłonach mogą podążać wzdłuż paraboli, co jest szczególnie korzystne, bo siła sprężająca o zmiennym mimośrodzie na długości belki generuje moment sprężający, który w możliwie najlepszy sposób wyrównuje momenty gnące od obciążeń. Po naciągu kabli i zakotwieniu ich w kotwiach końcowych przestrzeń między kablami a osłoną wypełnia się zaczynem iniekcyjnym - cementowym lub specjalną substancją niepowietrzającą - tworząc z kabla trwale zabetonowany element nieusuwalny. Alternatywnie stosuje się kable bez iniekcji w osłonach HDPE z powłoką smarną, co umożliwia w teorii ich wymianę, choć w praktyce budowlanej takie przypadki należą do rzadkości.

Odrębną kategorię stanowią sprężone belki prefabrykowane stosowane jako podkonstrukcja dla standardowych płyt stropowych. Belka sprężona o przekroju teowym lub dwuteowym może przejąć rozpiętość 20-30 metrów i przenieść obciążenia skupione od innych elementów konstrukcji, działając jak przetwornik, który zbiera obciążenia z dużej powierzchni i oddaje je do dwóch punktów podparcia - słupów lub ścian. Na takich belkach opierają się następnie krótsze płyty kanałowe, tworząc dwustopniowy układ nośny, który pozwala przekryć naprawdę imponujące przestrzenie bez żadnego słupa pośredniego. Parkingi wielopoziomowe o modułach 16×16 lub 18×18 metrów to przykład, gdzie ten układ sprawdza się wzorcowo.

Sprężenie częściowe to rozwiązanie pośrednie między sprężeniem pełnym a konstrukcją żelbetową, stosowane gdy koszt jest czynnikiem ograniczającym. Przy sprężeniu pełnym strop zaprojektowany jest tak, by w żadnym miejscu, pod żadną kombinacją obciążeń, beton nie był rozciągany - naprężenia pozostają zawsze ściskające lub najwyżej zerowe. Sprężenie częściowe dopuszcza ograniczone naprężenia rozciągające w betonie, co oznacza możliwość zarysowań pod obciążeniami charakterystycznymi, ale jednocześnie pozwala na zastosowanie mniejszej ilości stali sprężającej i uzupełnienie jej zbrojeniem miękkim. Norma Eurocode 2 precyzuje dopuszczalne poziomy zarysowań w zależności od klasy ekspozycji środowiskowej - w środowisku suchym to nie problem, w środowisku wilgotnym i agresywnym sprężenie pełne jest wymagane.

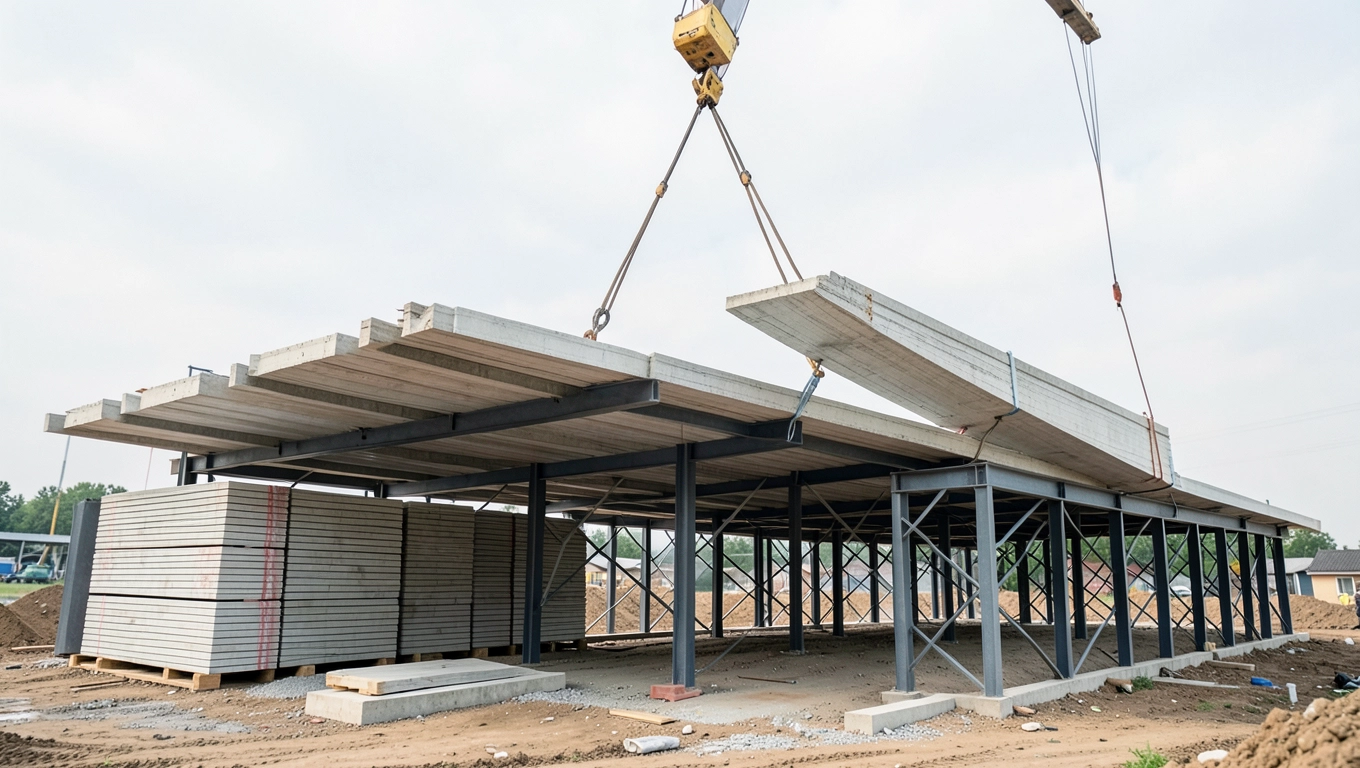

Zalety stropu prefabrykowanego sprężonego

Oszczędność czasu na budowie to pierwsza zaleta, którą czuje każdy kierownik projektu zaraz po dostarczeniu prefabrykatów na plac. Montaż stropu prefabrykowanego sprężonego z płyt kanałowych na typowej kondygnacji hali o powierzchni 1000 m² zajmuje - przy sprawnie zorganizowanym dźwigu i ekipie montażowej - jeden do trzech dni roboczych. Czas ten jest możliwy, bo nie ma deskowania do budowania, nie ma zbrojenia do wiązania, nie ma betonu do layowania i czekania na jego dojrzewanie. Element dźwiga się, wstawia w projekt i po połączeniu ze wieńcami jest gotów do nadbetonu lub nawet do bezpośredniego obciążenia. Przy porównywalnym stropie monolitycznym cykl deskowanie-zbrojenie-betonowanie-dojrzewanie-odeskowanie zajmuje minimum 4-6 tygodni na kondygnację.

Skrócenie czasu budowy nie jest przy tym tylko kwestią komfortu organizacyjnego - ma bezpośrednie przełożenie finansowe. Każdy tydzień krótszej budowy to mniejsze koszty finansowania budowlanego, wcześniejsze oddanie obiektu do użytku i wcześniejsze wpływy z eksploatacji lub najmu. Przy dużych obiektach przemysłowych, gdzie koszty kredytu budowlanego liczone są w setkach tysięcy złotych miesięcznie, przyspieszenie harmonogramu o dwa miesiące to kwoty, które spokojnie pokrywają ewentualną różnicę w cenie między stropem prefabrykowanym a monolitycznym.

Eliminacja zarysowań eksploatacyjnych to zaleta, której wartość ujawnia się nie przy odbiorze budynku, lecz po kilkunastu latach jego użytkowania. Strop żelbetowy monolityczny zarysowuje się od obciążeń użytkowych niemal zawsze - zarysowania te, ograniczone normami do szerokości 0,2-0,3 mm w środowiskach agresywnych i 0,4 mm w suchych, są projektowane jako dopuszczalne, ale przez te szczeliny do wnętrza betonu dostają się tlen i wilgoć, inicjując powolną korozję zbrojenia. W stropie sprężonym zarysowania w strefie rozciąganej są wyeliminowane przez naprężenia ściskające - beton nie może się rozciągnąć tam, gdzie jest wstępnie ściśnięty, a cięgna chronione przed korozją mogą pracować przez całe dekady bez degradacji.

Szacunkowe porównanie kosztów cyklu życia (LCC) stropów sprężonych z monolitycznymi wskazuje na oszczędności rzędu 20-40% w perspektywie 30 lat, uwzględniając koszty inspekcji, napraw i kosztów finansowania budowy. Wyniki te zależą mocno od intensywności eksploatacji i środowiska - w obiektach mokrych lub chemicznie agresywnych przewaga sprężonych jest wyraźnie większa.

Redukcja masy własnej konstrukcji - konsekwencja stosowania smuklejszych przekrojów - wnosi do bilansu projektowego kilka równoległych korzyści. Lżejszy strop to mniejsze obciążenie na ściany i słupy, co przy tym samym materiale pozwala na smuklejsze elementy pionowe albo - przy zachowaniu ich wymiarów - na wyższy budżet bezpieczeństwa konstrukcji. Lżejsze ściany i słupy to z kolei mniejsze obciążenie fundamentów, a mniejsze fundamenty to realne oszczędności na robotach ziemnych i betonowych w poziomie zero. Spirala ta jest szczególnie widoczna przy wysokich budynkach wielokondygnacyjnych, gdzie każda kiloniutonowa oszczędność na poziomie stropu mnoży się przez liczbę kondygnacji i ląduje na fundamentach jako znacząco mniejsza siła osiowa.

Nośność rzędu 40 kN/m² i rozpiętości do 26 metrów bez podpór pośrednich otwierają przed projektantami możliwości architektoniczne, które w konstrukcji żelbetowej konwencjonalnej byłyby albo nierealne, albo absurdalnie kosztowne. Hala produkcyjna z suwnicy bramową wymagającą skrajni 16 metrów nad posadzką i wolnej przestrzeni na całej szerokości nawy - to jest zadanie dla stropu sprężonego, bo tylko on może przekryć tę rozpiętość płytą o akceptowalnej grubości i masie. Podobnie parkingi wielopoziomowe, gdzie każdy słup pośredni to stracone miejsce postojowe i utrudniona komunikacja, czy obiekty użyteczności publicznej, gdzie otwarta przestrzeń jest wartością samą w sobie. Sprężenie nie jest tu odpowiedzią na pytanie o koszt - jest odpowiedzią na pytanie o możliwość.

Przy wyborze systemu stropowego warto zestawić nie tylko cenę zakupu elementów, ale całkowity koszt realizacji: projekt, transport, montaż z dźwigiem, ewentualny nadbeton i czas zamrożenia placu budowy. Dopiero ten pełny rachunek pokazuje rzeczywistą przewagę ekonomiczną stropu prefabrykowanego sprężonego - często na poziomie 30-40% w stosunku do tradycyjnej konstrukcji monolitycznej.

Elastyczność zastosowań stropów sprężonych wynika bezpośrednio z szerokiego zakresu dostępnych geometrii i klas obciążeń. Ten sam system technologiczny obsługuje małe magazyny, gdzie wystarczą płyty 160 mm na rozpiętości 8 metrów, jak i wielkie centra logistyczne z płytami 400 mm przekrywającymi 22 metry swobodnie. Możliwość łączenia prefabrykatów z nadbeton o grubości 50-80 mm tworzy tzw. strop zespolony, gdzie nadbeton wchodzi częściowo w strefę ściskaną i zwiększa nośność układu ponad wartości płyty samodzielnej - szczególnie w obiektach, gdzie po zamontowaniu stropu przewiduje się zmianę przeznaczenia kondygnacji i związany z tym wzrost obciążeń użytkowych.
