Rozdzielnice zasilające: prefabrykacja i montaż

Każdy, kto choć raz koordynował instalację elektryczną na dużym obiekcie przemysłowym, wie, że moment, w którym ekipa montażowa zaczyna improwizować przy szafie rozdzielczej, to moment, w którym harmonogram zaczyna się sypać. Rozdzielnice zasilające prefabrykacja i montaż to temat, który na pozór brzmi technicznie i sucho, ale za tym skrótem myślowym kryje się coś znacznie głębszego - filozofia wykonawstwa, która odwraca kolejność ryzyk i przenosi odpowiedzialność ze strefy budowy do kontrolowanego środowiska fabrycznego. Różnica między rozdzielnicą składaną na placu budowy a prefabrykowaną w zakładzie produkcyjnym to nie kwestia estetyki ani preferencji - to kwestia tego, kto ponosi konsekwencje, gdy coś pójdzie nie tak, i jak szybko obiekt może zostać uruchomiony.

• Proces prefabrykacji rozdzielnic zasilających
• Etapy montażu prefabrykowanych rozdzielnic
• Testy i weryfikacja rozdzielnic zasilających
• Zastosowanie w instalacjach prefabrykatów
• Pytania i odpowiedzi o prefabrykacji i montażu rozdzielnic zasilających

Proces prefabrykacji rozdzielnic zasilających

Prefabrykacja rozdzielnic elektrycznych zaczyna się na długo przed tym, zanim ktokolwiek dotknie śrubokrętem obudowy szafy. Klient dostarcza dokumentację projektową - schemat jednopolowy, zestawienie obwodów, wymagania co do stopnia ochrony IP, dane o środowisku pracy. Na tej podstawie technolodzy w zakładzie opracowują szczegółowy projekt wykonawczy rozdzielnicy, uwzględniając rozmieszczenie aparatury, trasy kablowe wewnętrzne, odprowadzenie ciepła i dostępność serwisową. Ten etap, często pomijany w rozmowach o prefabrykacji, jest kluczowy - to tu eliminuje się 80% błędów, które w tradycyjnym montażu budowlanym wychodzą dopiero podczas uruchamiania obiektu.

Gdy projekt wykonawczy jest zatwierdzony, do akcji wchodzi część mechaniczna: cięcie szyn zbiorczych, wiercenie otworów kablowych, montaż stelaży i prowadnic aparatury. Szyny zbiorcze miedziane lub aluminiowe dobiera się według obliczonych prądów znamionowych z odpowiednim marginesem termicznym - dla rozdzielnic niskiego napięcia standardem jest przyjęcie gęstości prądu nie wyższej niż 2-2,5 A/mm² dla miedzi, co zapewnia rozsądny przyrost temperatury nawet przy długotrwałym obciążeniu nominalnym. Precyzja wymiarowania szyn to nie kwestia ostrożności - szyna zbyt wąska dla swojego obciążenia osiąga temperaturę, która stopniowo degraduje izolację przewodów przyłączonych do zacisków, prowadząc do awarii, której przyczyny szuka się zupełnie gdzie indziej.

Montaż aparatury odbywa się w warunkach, których żaden plac budowy nie jest w stanie zapewnić - przy kontrolowanej temperaturze, zerowym zapyleniu i pełnym oświetleniu stanowiskowym. Wyłączniki, rozłączniki, zabezpieczenia różnicowoprądowe i sterowniki montowane są według schematu, każde połączenie skręcane momentem zdefiniowanym przez producenta aparatu. Ten ostatni szczegół - moment dokręcania zacisków - robi różnicę między połączeniem pewnym a takim, które przy drganiach wibracyjnych, typowych dla hal przemysłowych, poluzuje się po kilku miesiącach i zacznie się nagrzewać. Termografia wykonywana rok po uruchomieniu często ujawnia właśnie te zaciski, które ktoś dokręcił "na oko".

Okablowanie wewnętrzne rozdzielnicy realizuje się przewodami o klasie elastyczności dostosowanej do charakteru połączeń. Dla tras stałych używa się przewodów o izolacji PVC klasy H07V-K, dla obwodów sterowniczych - wielożyłowych kabli ekranowanych, gdy w pobliżu pracują przemienniki częstotliwości generujące zakłócenia elektromagnetyczne. Każde wyprowadzenie zewnętrzne oznakowane jest zgodnie z projektem, a trasy przewodów wewnątrz szafy prowadzone są w sposób umożliwiający przyszłą rozbudowę bez demontażu istniejących obwodów. To z pozoru drobiazg, który elektrykowi serwisowemu po trzech latach użytkowania oszczędza kilku godzin szperania po schematach z latarką w ręku.

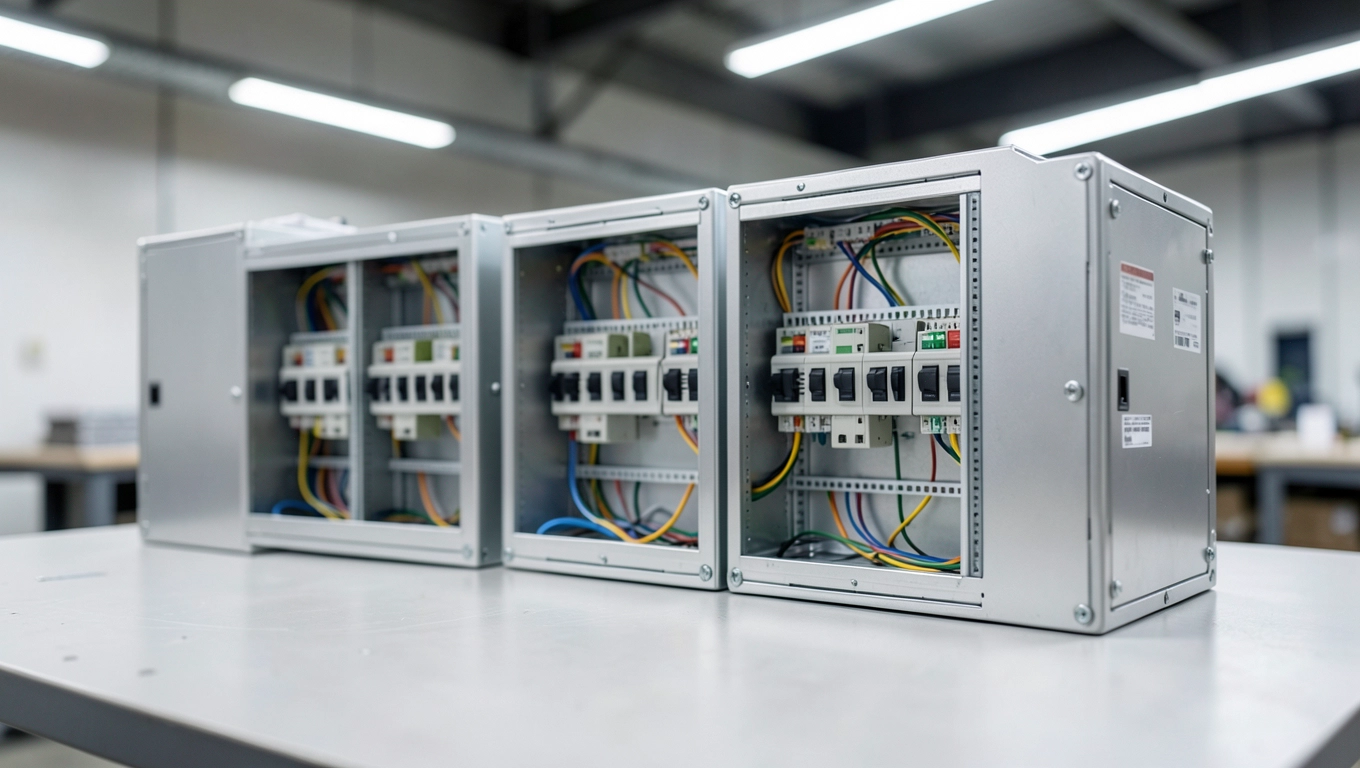

Rozdzielnice sterownicze i rozdzielnice zasilające często budowane są jako moduły funkcjonalne, które można zestawiać w ciągi szaf lub transportować osobno do miejsca instalacji. Modularność konstrukcji nie jest przypadkowa - wynika z logistyki dużych obiektów, gdzie fizyczne ograniczenia tras transportowych wewnętrznych determinują maksymalne gabaryty jednostkowego transportu. Szafa o szerokości 2400 mm może być niemożliwa do wniesienia w istniejącym budynku, ale trzy moduły po 800 mm - owszem, każdy wejdzie tam, gdzie wejść musi.

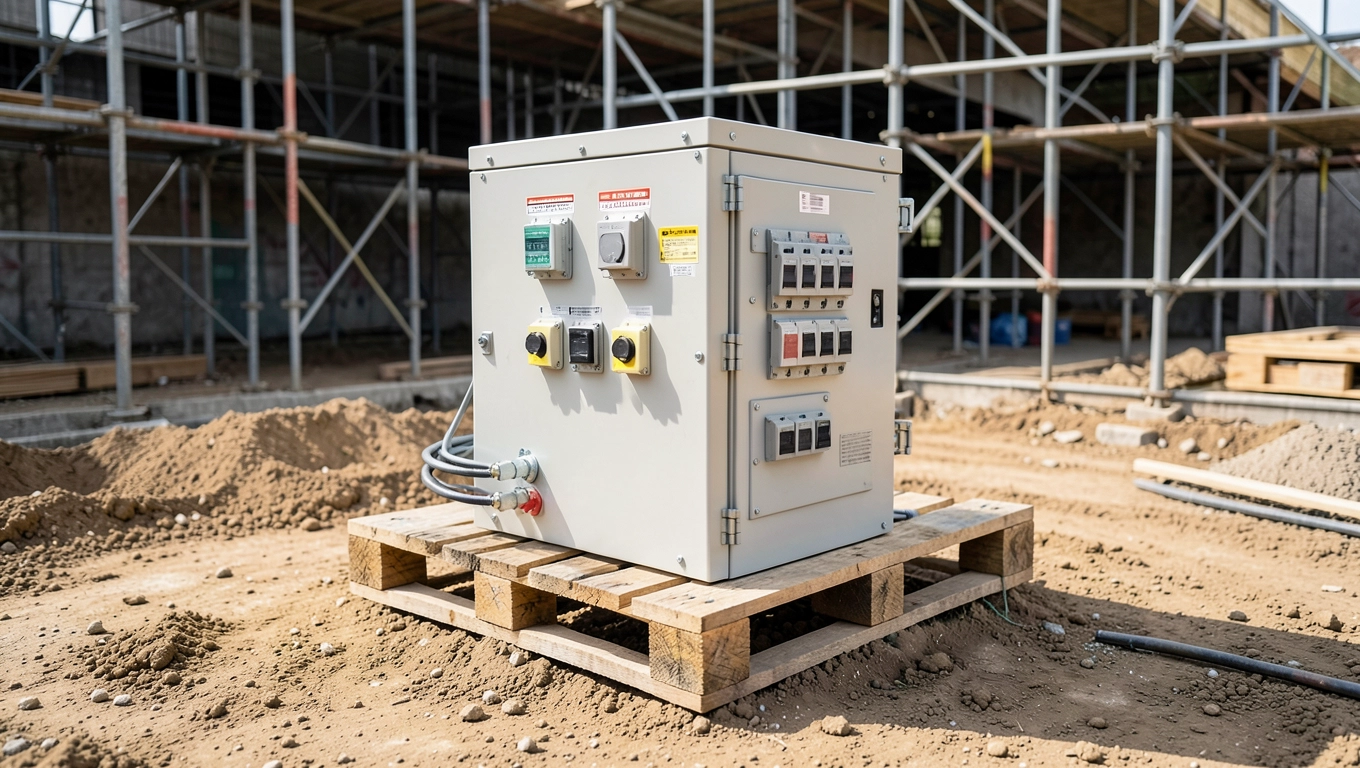

Etapy montażu prefabrykowanych rozdzielnic

Moment pojawienia się prefabrykowanej rozdzielnicy na placu budowy to moment, w którym praca elektryczna w zasadzie jest już wykonana - pozostaje instalacja mechaniczna i podłączenie zewnętrznych kabli zasilających i odpływowych. Brzmi jak uproszczenie, ale różnica między "prawie gotowe" a "gotowe" jest tu zasadnicza: ekipa montażowa na obiekcie zajmuje się ustawieniem szafy w pozycji docelowej, poziomowaniem, mocowaniem do podłoża lub konstrukcji wsporczej, a następnie wprowadzaniem i podłączaniem kabli zewnętrznych. Czas tej pracy - w porównaniu z pełnym montażem tradycyjnym - jest krótszy o 40-60%, co przy harmonogramach budowlanych oznacza często różnicę między dotrzymaniem terminu a karą umowną.

Wprowadzenie kabli zewnętrznych do szafy wymaga przestrzegania kilku zasad, które decydują o późniejszej niezawodności całej instalacji. Dławiki kablowe dobiera się do konkretnej średnicy zewnętrznej kabla, nie "z zapasem" - zbyt duży dławik nie uszczelni przepustu, co w środowiskach wilgotnych lub zapylonych otwiera drogę dla czynników degradujących izolację wewnątrz szafy. Kable przyłączeniowe mocuje się uchwytami odciążającymi zaciski przed naprężeniami mechanicznymi - szczególnie istotne dla kabli zasilających o dużych przekrojach, gdzie sama masa żył miedzianego przewodu może generować siły rozrywające połączenie przy drganiach. Podłączenie wykonuje się zgodnie ze schematem dostarczonym z rozdzielnicą, a nie "na logikę" - bo schematy i oznaczenia wyprowadzeń to element weryfikowany podczas testów fabrycznych.

Pozycjonowanie szafy na miejscu docelowym musi uwzględniać minimalne odległości serwisowe, zdefiniowane w normie PN-EN 61439 dla rozdzielnic niskonapięciowych. Norma ta wymaga, by po stronie obsługi szafy zapewniona była przestrzeń umożliwiająca bezpieczną pracę przy otwartych drzwiach - minimum 600 mm to wartość absolutna, ale w praktyce dla szaf z aparaturą wysuwną czy szufladami potrzeba 800-1000 mm, by serwisant mógł pracować bez ryzyka kontaktu łokciem z sąsiednią instalacją. Ten wymóg powinien być uwzględniony na etapie projektu budowlanego, bo poprawianie go po fakcie oznacza albo przeprojektowanie trasy kablowej, albo akceptację warunków serwisowych, które prędzej czy później okażą się problemem.

Połączenie szyn ochronnych PE i szyn wyrównania potencjałów to etap, który wykonuje się zanim cokolwiek zostanie załączone. Ciągłość obwodu ochronnego weryfikuje się miernikiem przed pierwszym zasileniem rozdzielnicy - nie dlatego, że tak mówią przepisy, ale dlatego że przerwa w obwodzie PE jest niewidoczna i cicha aż do momentu, gdy stanie się wyraźna i głośna. Rezystancja połączeń ochronnych powinna być wyraźnie poniżej 0,1 Ω dla każdego punktu pomiarowego; wartości wyższe sygnalizują problem ze stykiem, korozją lub brakującą blaszką połączeniową.

Przed pierwszym załączeniem napięcia zasilającego wykonuje się próbę napięciową izolacji - megohomierzem przy napięciu 500 V lub 1000 V, w zależności od napięcia znamionowego instalacji. Rezystancja izolacji między każdym torem zasilającym a ziemią musi przekraczać wartość minimalną wynikającą z normy; dla instalacji 400 V wartość akceptowalna to minimum 1 MΩ, ale dobra rozdzielnica po prefabrykacji fabrycznej pokaże wartości rzędu setek lub nawet tysięcy MΩ, bo jej izolacja nie była eksponowana na wilgoć budowlaną ani uszkodzona podczas chaotycznego montażu polowego.

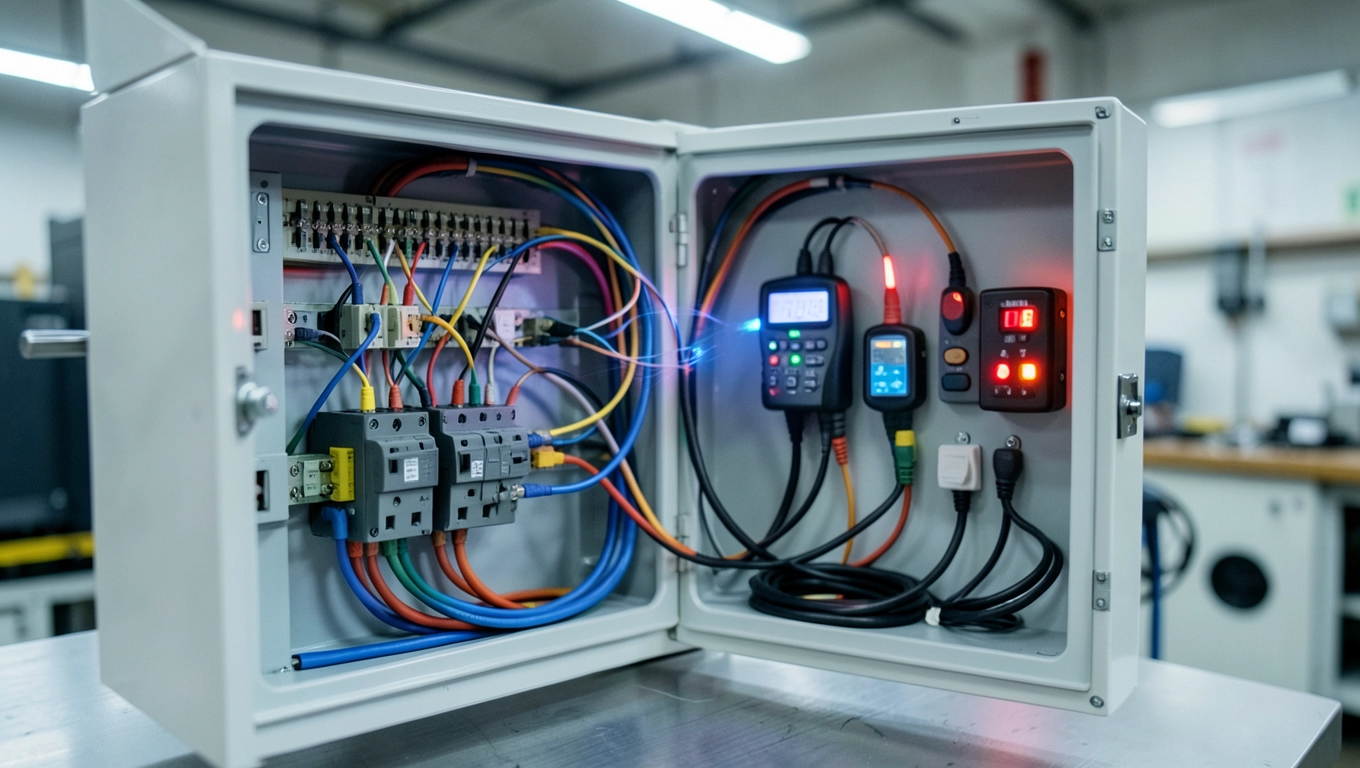

Testy i weryfikacja rozdzielnic zasilających

Testowanie rozdzielnicy w zakładzie produkcyjnym to etap, który decyduje o tym, czy klient odbiera gotowy produkt czy problem do rozwiązania. Procedury testowe dla rozdzielnic niskonapięciowych określa norma PN-EN 61439-1 jako testy indywidualne (rutynowe), które musi przejść każda wyprodukowana jednostka, oraz testy typowe, które weryfikują projekt całego rozwiązania. Testy rutynowe obejmują sprawdzenie ciągłości obwodów ochronnych, pomiar rezystancji izolacji, weryfikację poprawności okablowania i funkcji sterowniczych oraz próbę napięciową. To nie formalność - to jedyna szansa na wykrycie błędów zanim rozdzielnica trafi na obiekt, gdzie każda godzina postoju kosztuje.

Próba napięciowa izolacji w zakładzie wykonywana jest z reguły napięciem o 10-20% wyższym niż wymagane przez normę, co pozwala wychwycić słabości izolacji, które przy napięciu nominalnym byłyby niewidoczne przez miesiące, a ujawniłyby się dopiero przy przepięciu atmosferycznym lub skoku napięcia w sieci. Mechanizm jest tu prosty z fizycznego punktu widzenia: każdy defekt izolacji - pęknięcie, wtrącenie, niedokładne oczyszczenie powierzchni - tworzy lokalny punkt wysokiego pola elektrycznego, gdzie wyładowanie elektryczne następuje przy niższym napięciu niż w materiale bez wady. Podwyższone napięcie testowe prowokuje te wyładowania do ujawnienia się w warunkach kontrolowanych, zanim zrobią to samodzielnie w produkcji.

Weryfikacja funkcjonalna rozdzielnic sterowniczych wymaga symulacji warunków pracy - sterowania ręcznego i automatycznego, testowania blokad, sprawdzenia sekwencji rozruchowych i zachowania układu w scenariuszach awaryjnych, takich jak zanik napięcia czy zadziałanie zabezpieczenia różnicowoprądowego. Tu ujawniają się błędy logiczne w programowaniu PLC lub sterowników przekaźnikowych, które przy prostym sprawdzeniu wizualnym byłyby niewidoczne. Każdy błąd wykryty na etapie testów fabrycznych to oszczędność co najmniej kilkugodzinnego wyjazdu serwisowego na obiekt z pełną ekipą - co przy lokalizacjach przemysłowych oddalonych od centrum często oznacza koszt rzędu kilku tysięcy złotych za jedną wizytę.

Protokoły z testów są dokumentem przekazywanym klientowi razem z rozdzielnicą - nie jako opcja, ale jako integralny element odbioru. Protokół zawiera zmierzone wartości, daty pomiarów i identyfikację osoby wykonującej test, co tworzy ślad odpowiedzialności technicznej. Dla obiektów certyfikowanych przez zewnętrzne jednostki inspekcyjne dokumentacja ta jest warunkiem koniecznym dopuszczenia instalacji do eksploatacji; brak jej to nie formalny problem, ale brak dowodu, że rozdzielnica spełnia wymagania normy, co przy zdarzeniu wypadkowym ma znaczenie prawne, nie tylko techniczne.

Coraz częściej standardem w prefabrykacji staje się termograficzny test obciążeniowy - rozdzielnica przez określony czas pracuje pod nominalnym lub zbliżonym do nominalnego obciążeniem, a następnie kamera termowizyjna skanuje wszystkie złącza, zaciski i aparaty. Wzrost temperatury o więcej niż 10 K powyżej temperatury otoczenia w punkcie połączenia to sygnał alarmowy, który w teście fabrycznym skutkuje demontażem i naprawą zacisku, a w eksploatacji - postępującą degradacją materiałów i w końcu pożarem lub przebiciem. Tego testu nie można zastąpić wizualnym odbiorem, bo problematyczny zacisk wygląda identycznie jak poprawny - różni się tylko temperaturą pod obciążeniem.

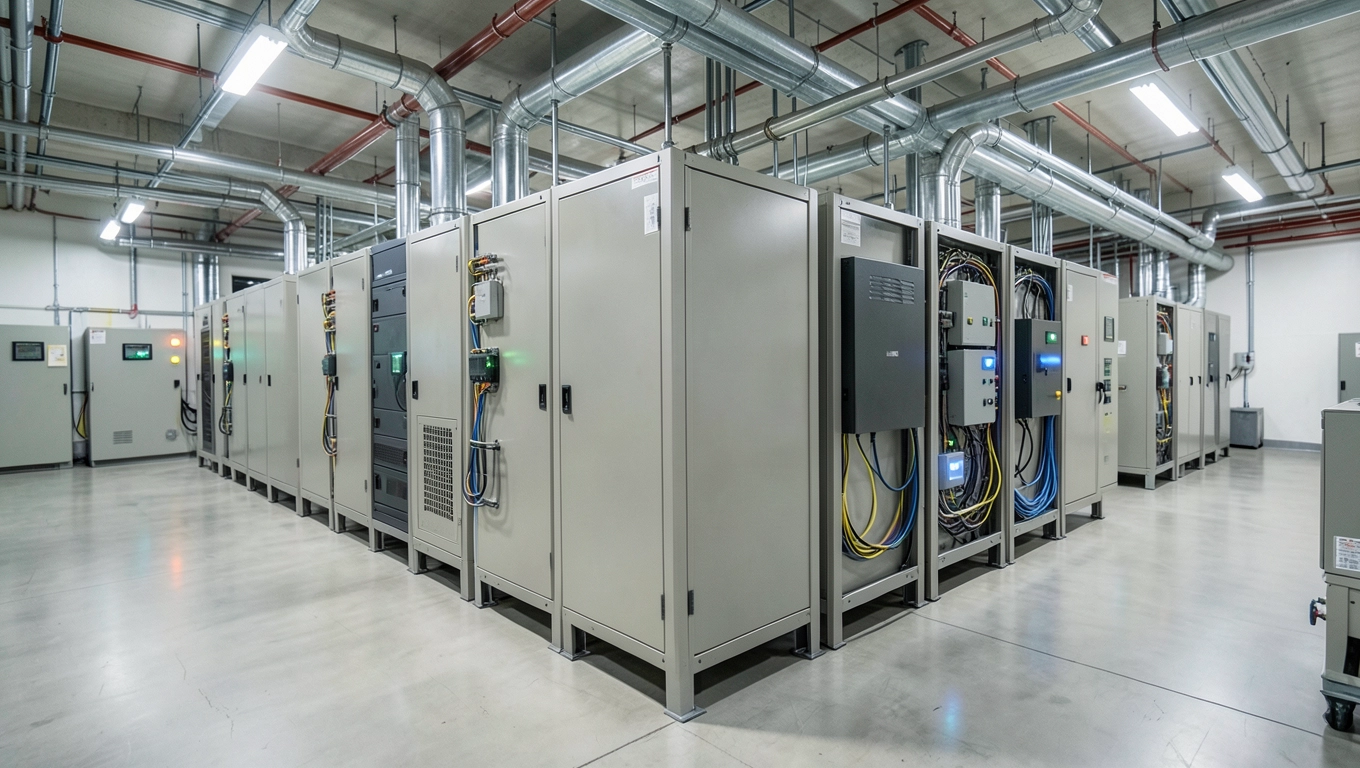

Zastosowanie w instalacjach prefabrykatów

Prefabrykowane rozdzielnice zasilające trafiają dziś do obiektów, których lista pokazuje, jak szeroki jest zakres zastosowań tej technologii. Zakłady przemysłowe, centra danych, szpitale, lotniska, duże obiekty handlowe, farmy fotowoltaiczne i parki wiatrowe - wszędzie tam, gdzie czas uruchomienia instalacji ma bezpośrednie przełożenie na przychód lub gotowość operacyjną, prefabrykacja staje się wyborem domyślnym, a nie alternatywnym. Różni się tylko specyfika wymagań: centrum danych oczekuje redundancji i dokumentacji zgodności z normą Tier, szpital - zasilania z SZR i gwarantowanego czasu przejścia na generator, instalacja fotowoltaiczna - rozdzielnicy średniego napięcia z układami pomiarowymi i zabezpieczeniami ziemnozwarowymi.

Instalacje w środowiskach przemysłowych stawiają przed rozdzielnicami wymagania, których standardowe katalogowe szafy często nie spełniają bez modyfikacji. Środowiska agresywne chemicznie wymagają obudów ze stali kwasoodpornej lub powlekanych materiałami odpornymi na konkretne substancje; strefy zagrożone wybuchem - wykonania ATEX z odpowiednimi certyfikatami; instalacje narażone na silne wibracje - wzmocnionych punktów mocowania aparatury i kabli. Prefabrykacja umożliwia uwzględnienie tych wymagań na etapie projektu i weryfikację ich spełnienia przed dostawą, co jest niemożliwe przy montażu polowym realizowanym przez podwykonawców, którzy nigdy wcześniej nie widzieli obiektu docelowego.

Rozdzielnice średniego napięcia prefabrykowane w systemach rozdzielczych dla energetyki zawodowej lub przemysłowej podlegają rygorystyczniejszym normom - PN-EN 62271 dla aparatury rozdzielczej średnich napięć i towarzyszące normy aplikacyjne. Tu prefabrykacja jest praktycznie standardem, bo montaż polowy komory SN z wyłącznikiem próżniowym lub SF6, transformatorem napięciowym i układem pomiarowym w warunkach budowlanych jest technicznie wyzwaniem i organizacyjnie kosztowny. Fabryczna integracja tych elementów pozwala na dostawę kompaktowej stacji transformatorowej, która instaluje się jak gotowy moduł.

Dla inwestorów realizujących wiele podobnych obiektów - sieci stacji paliw, obiektów handlowych, farm logistycznych - prefabrykacja rozdzielnic oznacza standaryzację, która ma wartość wykraczającą poza pojedynczą inwestycję. Identyczne rozdzielnice na wszystkich obiektach sieci to jeden schemat dokumentacyjny, jeden zestaw części zamiennych na magazynie, jedna procedura serwisowa, którą zna każdy elektryk w firmie. Skumulowany efekt tej standaryzacji objawia się po trzech, pięciu, dziesięciu latach eksploatacji - w kosztach utrzymania, które są przewidywalne, i w czasie reakcji serwisowej, który jest krótki, bo nikt nie musi odczytywać schematu robionego odręcznie przez inną ekipę pięć lat temu.

Wiele inwestycji traci czas nie na samym montażu rozdzielnicy, lecz na etapie poprzedzającym - czyli kompletowaniu dokumentacji i uzgadnianiu specyfikacji między projektantem, generalnym wykonawcą a ekipą elektryczną. Prefabrykacja wymusza ten dialog na początku procesu, bo zakład produkcyjny nie zacznie pracy bez zatwierdzonego projektu wykonawczego. To pozornie dodatkowy krok, który w rzeczywistości eliminuje scenariusz, w którym rozdzielnica na budowie nie pasuje do zaplanowanej przestrzeni lub jej parametry nie odpowiadają ostatecznej wersji projektu elektrycznego.

Gotowość operacyjna po zainstalowaniu prefabrykowanej rozdzielnicy to jej najważniejsza cecha eksploatacyjna - po mechanicznym ustawieniu i podłączeniu kabli zewnętrznych rozdzielnica jest gotowa do włączenia napięcia bez żadnych dodatkowych regulacji czy konfiguracji na obiekcie. Wszystkie nastawy zabezpieczeń, parametry wyzwalaczy, progi alarmów i adresy sterowników zostały ustawione i zweryfikowane w zakładzie produkcyjnym. Dla inwestora oznacza to jeden, jasno zdefiniowany moment odbioru technicznego, po którym instalacja jest sprawna i może generować przychód - bez tygodniowego okresu uruchamiania, podczas którego serwisanci szukają błędów w montażu polowym i próbują ustalić, kto co podłączył i dlaczego.

Pytania i odpowiedzi o prefabrykacji i montażu rozdzielnic zasilających
