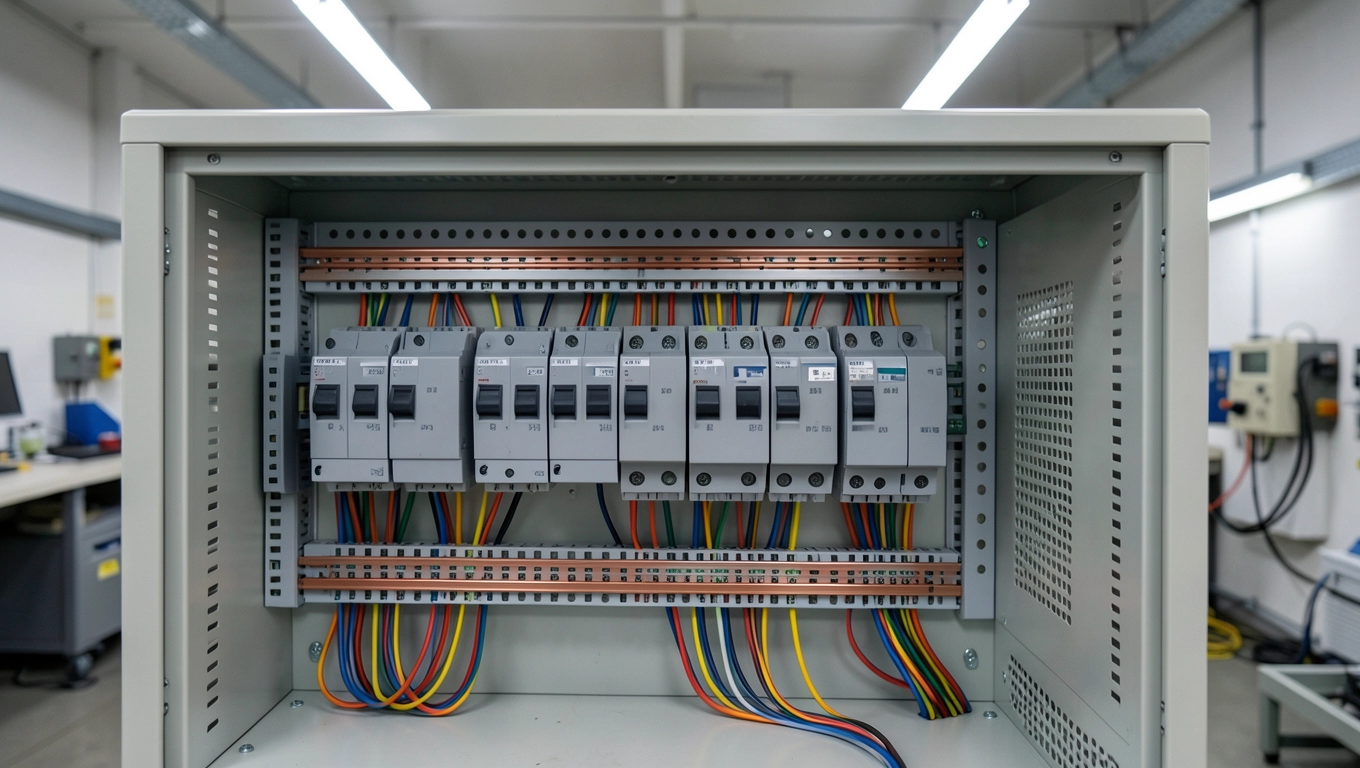

Prefabrykacja szaf elektrycznych – kompletny przewodnik po procesie i normach

Szafa elektryczna to serce każdej linii produkcyjnej, a błąd w jej prefabrykacji kosztuje nie tylko pieniądze, ale też tygodnie przestoju i nerwy inżyniera utrzymania ruchu. Wielu zleceniodawców szuka dziś odpowiedzi na pytanie, jak wygląda prefabrykacja szaf elektrycznych od kuchni: co tak naprawdę składa się na proces, które normy musi spełnić gotowy rozdział i jak odróżnić rzetelny zakład od takiego, który tylko skręca obudowy. Poniższy tekst to szczegółowy przewodnik po etapach, typach, certyfikacji i realiach współpracy z doświadczonymi prefabrykatorami działającymi w Polsce i Europie.

• Etapy prefabrykacji szaf elektrycznych
• Rodzaje szaf elektrycznych i ich zastosowanie
• Normy i certyfikaty w prefabrykacji szaf elektrycznych
• Cena, czas i wartość współpracy z prefabrykatorem
• Najczęstsze błędy przy wyborze wykonawcy
• FAQ: prefabrykacja szaf elektrycznych w praktyce

Etapy prefabrykacji szaf elektrycznych

Cały cykl zaczyna się od dokumentacji, a nie od wiertarki. Na początku powstaje schemat elektryczny, lista materiałowa (BOM) oraz rysunki mechaniczne obudowy. Bez tego etapu nawet najlepszy monter nie wie, gdzie poprowadzić szynę DIN, a inwestor nie ma jak zweryfikować, czy wykonawca rozumie jego proces technologiczny.

Kolejny krok to prefabrykacja mechaniczna: cięcie profili, montaż płyt, przygotowanie otworów pod wentylatory, przepusty kablowe oraz drzwi. Operatorzy pracują na stołach warsztatowych z szablonami, dzięki czemu każdy otwór trafia w milimetr. To ważne, bo przesunięcie o trzy milimetry może zablokować dostęp do zacisków w już zabudowanej szafie.

Po mechanicznym szkielecie przychodzi czas na instalację aparatów: zabezpieczeń nadprądowych, styczników, przekaźników, zasilaczy, listew i kanałów kablowych. Na tym etapie widać już, czy projekt uwzględniał odprowadzanie ciepła, bo ciasno upakowane komponenty potrafią podgrzać wnętrze nawet o 15°C względem otoczenia.

Najdłużej trwa okablowanie. Monterzy prowadzą żyły w kolorach zgodnych z normą PN-EN 60446, numerują każdy przewód koszulki termokurczliwej i spinają je opaskami na listwach. Dobra praktyka to pozostawienie 10-15% zapasu długości przy każdym podłączeniu, bo późniejsza naprawa zerwanego końca wymaga już demontażu całego segmentu.

Testowanie funkcjonalne zamyka produkcję. Sprawdzane są: ciągłość obwodów, rezystancja izolacji (minimum 1 MΩ przy 500 V), poprawność działania zabezpieczeń oraz parametry falowników. W zależności od wielkości szafy i złożoności systemu cały proces trwa od 5 do 25 dni roboczych.

Warto wiedzieć: profesjonalni prefabrykatorzy udostępniają protokoły pomiarowe w formacie PDF wraz z dokumentacją powykonawczą. Jeśli wykonawca nie chce ich pokazać przed wysyłką, to sygnał ostrzegawczy.

Schemat zamówienia krok po kroku

Kluczowe etapy współpracy klienta z zakładem prefabrykacji prezentują się następująco:

• wysłanie zapytania z opisem procesu i wymaganą funkcjonalnością
• weryfikacja dokumentacji lub jej współtworzenie z inżynierem zakładu
• akceptacja oferty, harmonogramu i listy materiałowej
• produkcja z raportowaniem postępów (zdjęcia, kamery)
• test FAT (Factory Acceptance Test) u producenta lub SAT u klienta

Rodzaje szaf elektrycznych i ich zastosowanie

Prefabrykowane szafy dzielą się nie według rozmiaru, lecz według pełnionej funkcji w instalacji. Różnica między szafą sterowniczą a napędową to nie kwestia estetyki, lecz odmiennego obciążenia cieplnego, przekrojów kabli i klasy izolacji.

Szafa sterownicza w zakładzie spożywczym pracuje często w temperaturze 4-8°C i przy myciu pianą. Dlatego obudowa musi mieć stopień ochrony co najmniej IP65 oraz uszczelkę odporną na środki chemiczne. Bez tego wilgoć wnika do wnętrza i po kilku miesiącach koroduje szyna DIN.

Szafa napędowa rządzi się innymi prawami. Falowniki o mocy 22 kW potrafią oddać do otoczenia nawet 700 W ciepła, więc obudowa wymaga wentylacji wymuszonej albo klimatyzacji szafowej. W przeciwnym razie temperatura wewnętrzna przekracza 55°C, a żywotność kondensatorów w falowniku spada o połowę.

Rozdzielnice niskiego napięcia obsługują zwykle cały budynek. Ich rdzeniem jest wyłącznik główny o prądzie znamionowym do 6300 A, a całość musi spełniać normę PN-EN 61439. To właśnie ten dokument definiuje próby typu i dopuszczalne przyrosty temperatury złącz.

Szafy procesowe w strefach Ex (ATEX) wymagają dodatkowych badań: iskrobezpieczeństwa, obudów ognioszczelnych lub systemu hermetyzacji. Strefa 1 (gaz) różni się wymaganiami od strefy 21 (pył), a błąd w klasyfikacji oznacza zakaz eksploatacji ze strony nadzoru.

Kiedy nie stosować danego rozwiązania? Szafy napędowej nie montuje się w pomieszczeniach z agresywnymi oparami, bo kondensatory falowników nie tolerują siarki. Rozdzielni NN nie umieszcza się w pobliżu źródeł drgań powyżej 5 Hz, gdyż wibracja poluzowuje połączenia śrubowe. To twarde wymagania, nie sugestie.

Normy i certyfikaty w prefabrykacji szaf elektrycznych

Certyfikat CE na obudowie to dopiero wierzchołek góry lodowej. Za nim stoją konkretne normy zharmonizowane, które definiują bezpieczeństwo dotykowe, odporność na zwarcia i kompatybilność elektromagnetyczną.

Norma PN-EN 61439-1 wprowadziła pojęcie weryfikacji projektowej i rutynowej. Oznacza to, że każdy prefabrykator musi udowodnić producentowi aparatury, że jego obudowa zapewnia właściwe chłodzenie i wytrzymałość zwarciową. Bez tego dokumentu szafa formalnie nie może być wprowadzona do obrotu.

W strefach zagrożonych wybuchem obowiązuje dyrektywa ATEX 2014/34/UE. Każda szafa pracująca w strefie 1 musi posiadać oznaczenie Ex db eb IIB T4 lub analogiczne. Wybór niewłaściwej kategorii kończy się nie tylko karą administracyjną, ale też odpowiedzialnością karną za wypadek.

Dla klienta końcowego najważniejszy jest rozdział dotyczący prądów zwarciowych. Norma IEC 61439 definiuje trzy próby: podgrzewanie, zwarciową i mechaniczną. Dobry prefabrykator pokaże wyniki badań swojej obudowy, a nie tylko deklarację zgodności producenta szafki.

Certyfikacja obejmuje też EMC, czyli kompatybilność elektromagnetyczną. Falowniki bez filtrów emitują zakłócenia w paśmie 150 kHz 30 MHz, które mogą zakłócać sieć Ethernet przemysłową. Dlatego w profesjonalnych projektach stosuje się filtry sieciowe i ekranowane kable, a całość wieńczy deklaracja zgodności EMC.

W praktyce oznacza to: klient dostaje do ręki dokumentację z protokołami pomiarów temperatury, rezystancji izolacji i działania zabezpieczeń. To nie ozdobnik, lecz warunek odbioru przez UDT lub TDT w przypadku instalacji podlegających dozorowi technicznemu.

Cena, czas i wartość współpracy z prefabrykatorem

Najczęstsze pytanie brzmi: ile to kosztuje? Szczera odpowiedź brzmi: od 3 000 zł netto za prostą szafę sterowniczą do ponad 80 000 zł za rozdzielnicę główną budynku. Cena zależy od trzech czynników: rozmiaru, komponentów i certyfikacji.

Rozmiar obudowy wpływa na cenę liniowo, ale już komponenty skokowo. Wymiana zabezpieczenia nadprądowego za 80 zł na sterownik PLC za 4 500 zł zmienia budżet o kilkanaście tysięcy złotych. Dlatego wycena zawsze zaczyna się od listy materiałowej, a nie od wymiarów w milimetrach.

Certyfikacja ATEX podnosi koszt o 30-60%. To efekt droższych obudów, dodatkowych badań i ograniczonej liczby akredytowanych dostawców. Jednocześnie taka szafa daje dostęp do rynku chemicznego i paliwowego, więc inwestycja zwraca się przy pierwszym kontrakcie.

Czas realizacji waha się od tygodnia do trzech miesięcy. Krótsze terminy oferują zakłady z własnym magazynem komponentów, ale wtedy klient traci wpływ na dobór producentów. Dłuższe terminy pozwalają zoptymalizować BOM i często obniżyć cenę o 8-15%.

Wartość dodana tkwi w usługach komplementarnych: programowaniu PLC i HMI, parametryzacji falowników oraz montażu u klienta. Zakład, który oferuje pełen pakiet od projektu do uruchomienia, skraca czas wdrożenia nawet o 40%, bo nie trzeba koordynować trzech różnych wykonawców.

Najczęstsze błędy przy wyborze wykonawcy

Pierwszy grzech to wybór po samej cenie. Szafa za 30% tańsza od konkurencji zwykle korzysta z komponentów bez certyfikatów lub pomija próby zwarciowe. Naprawa takiego sprzętu po roku kosztuje więcej niż oszczędność na starcie.

Drugi problem to brak dokumentacji powykonawczej. Schematy w formacie DWG, protokoły pomiarowe i lista materiałowa to nie fanaberia, lecz narzędzie pracy dla służb utrzymania ruchu. Bez nich każda awaria zamienia się w godziny poszukiwań i zgadywania.

Trzecia pułapka to brak wizji lokalnej w zakładzie producenta. Nawet krótka wizyta pokazuje porządek na stanowiskach, jakość oznakowania i kulturę techniczną. Brak takiej możliwości albo odmowa ze strony wykonawcy to informacja sama w sobie.

Czwarta kwestia to brak kompetencji w zakresie programowania. Szafa bez uruchomionego sterowania to nie gotowy produkt, lecz półprodukt. Dlatego coraz więcej zakładów oferuje pełen pakiet: prefabrykacja + algorytm PLC + wizualizacja HMI + uruchomienie u klienta.

FAQ: prefabrykacja szaf elektrycznych w praktyce

Jak długo trwa produkcja typowej szafy sterowniczej?

Standardowy projekt od akceptacji dokumentacji do wysyłki zajmuje 10-15 dni roboczych. Rozdzielnie główne i szafy ATEX wymagają zwykle 4-8 tygodni ze względu na próby i badania.

Czy mogę dostarczyć własne komponenty?

Tak, wielu prefabrykatorów przyjmuje aparaturę powierzoną, ale wówczas odpowiedzialność za zgodność norm przechodzi na klienta. Częściej optymalnym rozwiązaniem jest dostarczenie listy referencyjnej producentów, a zakład sam kompletuje resztę.

Ile kosztuje szafa ATEX w porównaniu ze standardową?

Najprostsza szafa w wykonaniu Ex d (ognioszczelnym) kosztuje 1,4-1,7 razy tyle, co jej odpowiednik w obudowie standardowej. Różnica wynika z badań jednostkowych i certyfikowanych komponentów.

Czy prefabrykator programuje też falowniki?

Pełen zakres usług obejmuje parametryzację falowników, serwonapędów i softstartów. Chodzi o ustawienie ramp rozruchu, granic prądowych oraz komunikacji z PLC. Bez tego nawet najlepsza szafa nie ruszy maszyny.

Jak wygląda dokumentacja powykonawcza?

Komplet obejmuje schematy elektryczne (DWG + PDF), listę materiałową, protokoły pomiarowe, deklaracje zgodności CE, rysunki mechaniczne oraz instrukcję obsługi. W dużych projektach dołączany jest też raport FAT.

Prefabrykacja szaf elektrycznych to dyscyplina, w której liczy się doświadczenie warsztatu, jakość komponentów i rzetelność dokumentacji. Dobry zakład potrafi skrócić czas uruchomienia o tygodnie, a zły może narobić opóźnień na miesiące. Wybierając wykonawcę, warto zwrócić uwagę na trzy elementy: realne referencje, przejrzystą ofertę z listą materiałową oraz gotowość do FAT w swoim zakładzie.

Jeśli planujesz modernizację linii albo budowę nowej rozdzielni, pierwszym krokiem powinna być rozmowa z inżynierem zakładu prefabrykacji. Wystarczy opisać proces technologiczny i wymagania środowiskowe, a konkretna wycena pojawi się zwykle w ciągu 48 godzin. Profesjonalni wykonawcy działający na Śląsku i w całej Polsce obsługują zarówno krótkie serie prototypowe, jak i wieloletnie kontrakty ramowe dla przemysłu.

Źródła i normy: PN-EN 61439-1 (Polski Komitet Normalizacyjny, www.pkn.pl), PN-EN 60204-1, dyrektywa ATEX 2014/34/UE, dyrektywa maszynowa 2006/42/WE, PN-EN 60529, oraz wytyczne SEP dotyczące pomiarów odbiorczych instalacji elektrycznych.
