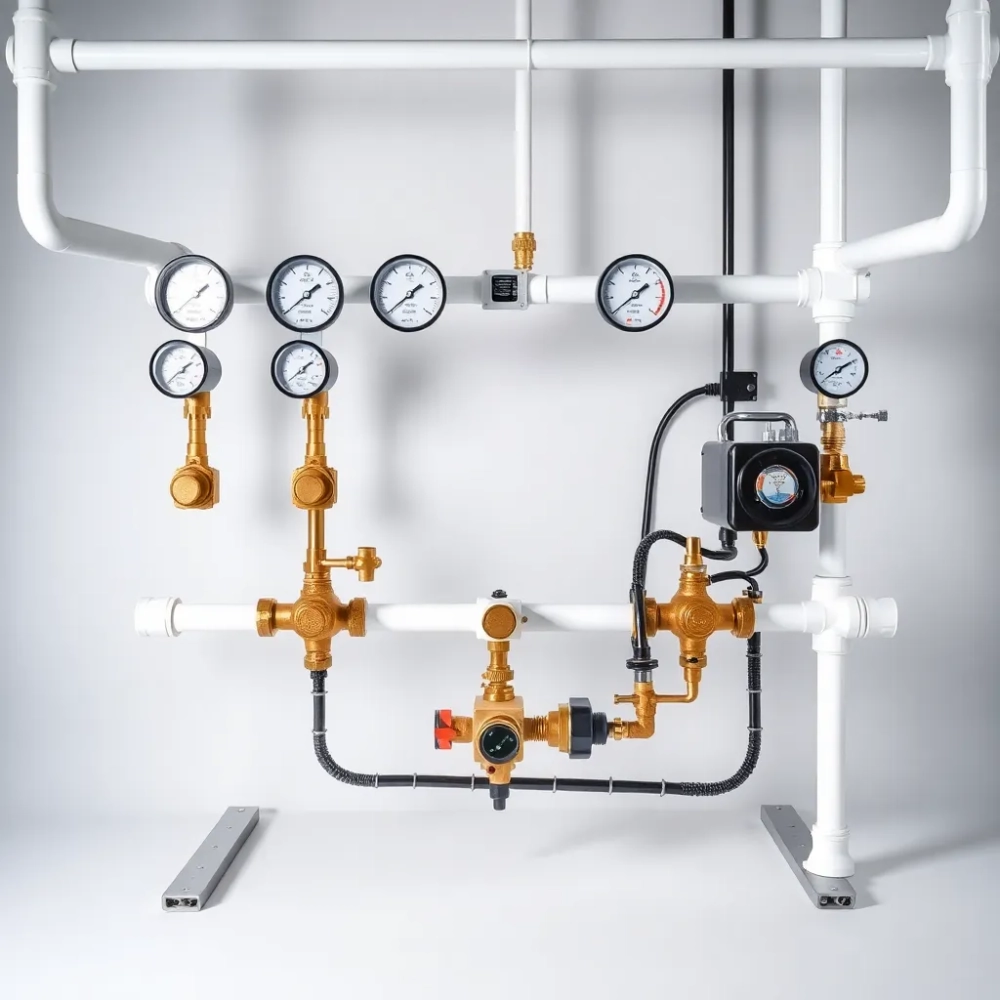

Rozdzielacz do podłogówki 12 sekcji z pompą – jakie wymiary naprawdę mają znaczenie?

Wybór rozdzielacza do podłogówki 12 sekcji z pompą to decyzja, która rzutuje na komfort cieplny domu przez następne dwadzieścia, a często i trzydzieści lat. Zanim jednak ktokolwiek zacznie porównywać oferty, musi zmierzyć szafkę, sprawdzić rozstaw uchwytów i upewnić się, że zmieści się tam pompa z zaworem mieszającym. Wymiary 579×390 mm przy rozstawie osi 235 mm to nie przypadkowe liczby, lecz świadomy kompromis między liczbą obwodów a przestrzenią montażową w typowej wnęce instalacyjnej.

• Belka zasilająca i powrotna w rozdzielaczu 12-sekcyjnym
• Grupa pompowa Grundfos i zawór ESBE kompatybilność z podłogówką
• Ile obwodów rozdzielacza przypada na metraż domu lub biura?
• Mosiądz, stal nierdzewna czy tworzywo co wytrzyma dłużej?
• Montaż rozdzielacza krok po kroku
• Dobór skrzynki i kompatybilność z innymi elementami
• Konserwacja i eksploatacja w kolejnych latach
• Najczęstsze pytania inwestorów
• Zakupy hurtowe i warunki dla instalatorów

Belka zasilająca i powrotna w rozdzielaczu 12-sekcyjnym

Górna belka rozdzielacza niesie wodę o temperaturze do 43°C, kierując ją do poszczególnych pętli podłogowych. Jej sercem są przepływomierze o zakresie 0-5 l/min, pozwalające odczytać natężenie przepływu w każdej sekcji bez demontażu instalacji. Wystarczy obrócić przezroczysty kapturek z podziałką, by zobaczyć, czy dana pętla pobiera projektowaną ilość czynnika.

Trójnik umieszczony na końcu belki pełni podwójną funkcję: odprowadza nadmiar powietrza przez automatyczny odpowietrznik oraz umożliwia podłączenie dodatkowego naczynia wzbiorczego w razie potrzeby. Odpowietrznik Aquastop działa na zasadzie pływaka, który blokuje wypływ wody po usunięciu gazu, więc nawet podczas odpowietrzania instalacji nie trzeba stawiać wiadra pod rozdzielaczem.

Belka powrotna zbiera wodę schłodzoną przez posadzkę i kieruje ją z powrotem do źródła ciepła. Zamiast przepływomierzy znajdują się tu wkładki termostatyczne z gwintem M30x1,5, kompatybilne z większością siłowników termoelektrycznych dostępnych na rynku. To one regulują przepływ w zależności od sygnału z regulatora pokojowego, zamykając lub otwierając obwód w odpowiedzi na temperaturę powietrza.

Rozstaw przyłączy 48-50 mm między sekcjami wynika z konieczności zachowania minimalnego przekroju hydraulicznego. Przy zbyt małym odstępie rurki 16 mm PEX zaczynają się wzajemnie grzać, co zaburza kalibrację. Zbyt duży rozstaw z kolei rozciąga rozdzielacz do rozmiarów niemieszczących się w standardowej szafce podtynkowej o szerokości wewnętrznej 800 mm.

Całość spina mosiądz CW617N, czyli stop certyfikowany do kontaktu z wodą pitną zgodnie z normą PN-EN 12165. Jego skład chemiczny zapobiega wymywaniu cynku, którego produktem byłby tzw. odcynkowanie, prowadzące do mikroszczelin i późniejszych nieszczelności. W praktyce oznacza to, że element wytrzymuje ciśnienie robocze 6 bar oraz skoki do 8 bar bez trwałego odkształcenia.

Specyfikacja techniczna rozdzielacza mosiężnego

Grupa pompowa Grundfos i zawór ESBE kompatybilność z podłogówką

Grupa pompowa stanowi krwiobieg całego układu, wymuszając obieg wody przez pętle i jednocześnie obniżając jej temperaturę do wartości bezpiecznej dla posadzki. Pompa Grundfos z trzema trybami pracy (stała prędkość, proporcjonalna krzywa, stałe ciśnienie) dobiera zużycie energii do aktualnego zapotrzebowania, co na instalacji 150 m² przekłada się na oszczędność rzędu 15-20% w skali roku w porównaniu z pompą jednobiegową.

Zawór mieszający ESBE z serii VTA obniża temperaturę zasilania z 55-70°C (typowa dla kotła kondensacyjnego lub pompy ciepła) do wymaganych 35-40°C dla podłogówki. Działa na zasadzie trójdrożnego mieszania, proporcjonalnie łącząc strumień gorący z powrotnym, a jego KVS na poziomie 3,2 m³/h pokrywa zapotrzebowanie właśnie takiej instalacji. Brak tu elektroniki, więc zawór nie wymaga kalibracji ani zasilania.

Połączenie obu komponentów zachodzi w jednym przyłączu, tzw. bypassie, który integruje pompę z rozdzielaczem bez konieczności stosowania dodatkowych kolan i trójników. Takie rozwiązanie eliminuje martwe strefy hydrauliczne, czyli miejsca, w których woda mogłaby stać i tracić ciepło niepotrzebnie. Dla inwestora oznacza to krótszy czas montażu i mniejsze ryzyko błędu wykonawczego.

Kompatybilność z pompami ciepła oraz kotłami kondensacyjnymi wynika z zakresu regulacji temperatury zasilania. Podłogówka potrzebuje wody o niskiej temperaturze, dokładnie takiej, jaką dostarcza pompa ciepła w trybie grzewczym. Kocioł kondensacyjny z kolei osiąga najwyższą sprawność właśnie przy niskim powrocie, więc współpraca z rozdzielaczem 12-sekcyjnym wpisuje się w jego optymalny punkt pracy.

Przy montażu w szafce podtynkowej warto zostawić min. 80 mm wolnej przestrzeni nad grupą pompową. Umożliwia to demontaż pompy bez konieczności wyciągania całego rozdzielacza, a serwisant zyskuje dostęp do śrubunków od góry.

Tryby pracy pompy Grundfos

• Stała prędkość pompa pracuje na jednym z trzech biegów, dobieranym ręcznie podczas uruchomienia instalacji
• Proporcjonalna krzywa ciśnienia ciśnienie rośnie z przepływem, optymalne dla starszych instalacji stalowych
• Stałe ciśnienie utrzymuje identyczny punkt pracy niezależnie od liczby otwartych obwodów, najczęściej wybierane wariant dla podłogówki

Ile obwodów rozdzielacza przypada na metraż domu lub biura?

Prosta reguła mówi: jedna pętla obsługuje od 12 do 18 m² powierzchni użytkowej, przy czym optymalne wartości oscylują wokół 15 m². Na dom 150 m² przypada więc od 8 do 12 obwodów, co czyni rozdzielacz 12-sekcyjny rozwiązaniem wręcz podręcznikowym. Biuro 80 m² z reguły potrzebuje 5-6 obwodów, ale w praktyce inwestorzy montują większy rozdzielacz z myślą o przyszłej rozbudowie lub podziale pomieszczeń.

Długość pojedynczej pętli nie powinna przekraczać 80-100 m przy rurze 16×2 mm PEX/aluminium. Dłuższe odcinki generują zbyt wysoki opór hydrauliczny, co pompa musi kompensować wyższą mocą, a to zwiększa koszt eksploatacji. Dla porównania: pętla 80 m przy rozstawie rur 15 cm pokrywa ok. 12 m², a 100 m już 15 m².

Hala magazynowa 300 m² wymaga zupełnie innego podejścia. Tam sprawdzają się rozdzielacze 20-sekcyjne lub łączenie dwóch mniejszych jednostek przez dodatkowy rozdzielacz wtórny. Rozdzielacz 12-sekcyjny na hali sprawdzi się jedynie w strefie socjalnej lub biurowej, a nie w samej powierzchni produkcyjnej.

Średnica rury 16 mm to standard dla podłogówki w budynkach mieszkalnych. Rura 20 mm pojawia się w obiektach komercyjnych o większym rozstawie odbiorników, ale wymaga już innego rozdzielacza z większymi przyłączami.

Mosiądz, stal nierdzewna czy tworzywo co wytrzyma dłużej?

Mosiądz CW617N to materiał, który przetrwa dekady zarówno w instalacji wodnej, jak i grzewczej, o ile temperatura nie przekroczy 90°C, a ciśnienie 10 bar. Jego żywotność szacuje się na 30-50 lat, a w budynkach mieszkalnych, gdzie parametry są łagodne, spokojnie osiąga górną granicę tego zakresu. Woda pitna nie wywołuje korozji, ponieważ warstwa tlenku cynku tworzy naturalną barierę ochronną.

Stal nierdzewna AISI 304 wygrywa w środowiskach agresywnych, czyli w piwnicach o podwyższonej wilgotności, garażach podziemnych czy halach przemysłowych. Nie toleruje jednak wysokiego stężenia chlorków, więc w basenach i obiektach spa lepiej sprawdzi się AISI 316. Kosztuje 30-50% więcej niż mosiądz, ale rekompensuje to brakiem jakichkolwiek ognisk korozji przez cały okres eksploatacji.

Tworzywo sztuczne (poliamid wzmocniony włóknem szklanym) zamyka stawkę, oferując najniższą cenę przy akceptowalnej trwałości 15-20 lat. Nie nadaje się do wody pitnej w niektórych krajach z uwagi na brak certyfikatów, a w polskich warunkach często pełni rolę rozwiązania tymczasowego lub budżetowego. Jego zaletą pozostaje odporność na osadzanie kamienia i neutralność elektrochemiczna względem miedzi.

Kiedy mosiądz to zły wybór?

W instalacjach pracujących na wodzie twardej powyżej 20°dH mosiądz może ulec odcynkowaniu, czyli wypłukaniu cynku z mosiądzu, pozostawiając gąbczastą strukturę miedzi. Objawia się to mikrootworami w korpusie, widocznymi po kilku latach jako zielonkawe nacieki na powierzchni. Rozwiązaniem jest wówczas mosiądz odporny na odcynkowanie (DZR) zgodnie z PN-EN 12165, zawierający dodatek antymonu lub arsenu.

Montaż rozdzielacza krok po kroku

Etap pierwszy to wybór lokalizacji. Skrzynka powinna znaleźć się na ścianie wewnętrznej, najlepiej w pobliżu kotłowni, aby skrócić trasę rur zasilających. Optymalna wysokość montażu to 60-80 cm od posadzki, co zapewnia wygodny dostęp do przepływomierzy bez konieczności schylania się lub używania drabiny.

Drugi krok to mocowanie skrzynki. Wersja podtynkowa wymaga wykucia wnęki o głębokości min. 120 mm, natynkowa przykręcana jest bezpośrednio do ściany kołkami rozporowymi. Przed ostatecznym dokręceniem warto sprawdzić pion poziomicą, ponieważ nawet 2 mm odchyłu utrudni późniejsze osadzenie rozdzielacza w profilu.

Trzeci etap to podłączenie rozdzielacza do rur PEX. Kluczowe jest zachowanie minimalnego promienia gięcia, który dla rury 16 mm wynosi 5× średnica, czyli 80 mm. Zbyt ciasny łuk zwęża przekrój i tworzy martwą strefę hydrauliczną, zaburzając przepływ w danej pętli. Po wsunięciu rury w złączkę zaciskową należy ją zabezpieczyć tuleją i dokręcić kluczem dynamometrycznym z momentem 25 Nm.

Czwarty krok to napełnianie instalacji wodą i odpowietrzanie. Ciśnienie robocze ustawia się na 1,5-2,0 bar, po czym otwiera się wszystkie przepływomierze i pozwala wodzie wypierać powietrze przez automatyczne odpowietrzniki. Proces trwa ok. 30-45 minut i powinien zakończyć się stabilnym ciśnieniem oraz brakiem szumów w rurach.

Piąty etap to balansowanie pętli, czyli wyrównanie przepływów tak, by każda sekcja otrzymywała projektowaną ilość wody. Najkrótsza pętla dostaje mniejszy przepływ, najdłuższa większy. Ustawia się to pokręcając kapturkiem przepływomierza i obserwując pływak na podziałce. Cel: identyczny spadek temperatury ΔT na każdej pętli, rzędu 5-7°C.

Skrzynka natynkowa lub podtynkowa nie wchodzi w skład zestawu. Trzeba ją dobrać osobno, zwracając uwagę na głębokość montażową (min. 130 mm dla grupy pompowej) oraz możliwość demontażu drzwiczek bez narzędzi.

Co znajdziesz w pudełku po rozpakowaniu

• Belka zasilająca z 12 przepływomierzami
• Belka powrotna z 12 wkładkami termostatycznymi M30x1,5
• 2× trójnik z odpowietrznikiem automatycznym
• 2× zawór odcinający na zasilaniu i powrocie
• Grupa pompowa z pompą Grundfos
• Zawór mieszający ESBE VTA
• Zestaw uchwytów montażowych ze śrubami
• Instrukcja obsługi w języku polskim
• Karta gwarancyjna (36 miesięcy)
• Etykiety do opisu pętli
• Teflon i pasta uszczelniająca

Dobór skrzynki i kompatybilność z innymi elementami

Skrzynka podtynkowa o szerokości wewnętrznej 800 mm zmieści rozdzielacz 12-sekcyjny z grupą pompową bez konieczności wyciągania elementów na czas montażu. Głębokość 130 mm to absolutne minimum, komfortowy montaż zaczyna się od 150 mm. Przy zakupie warto sprawdzić rozstaw profili montażowych, ponieważ niektóre tanie skrzynki mają goły 200 mm zamiast standardowych 235 mm.

Rury PEX/aluminium 16×2 mm pasują do złączek zaciskowych rozdzielacza bez dodatkowych adapterów. Rury PEX 20×2 mm wymagają już redukcji, co wprowadza dodatkowy punkt potencjalnej nieszczelności. Folie grzewcze i maty kapilarne również można podłączyć, ale wymagają dodatkowego rozdzielacza mieszkaniowego z zaworem różnicowym, ponieważ pracują przy niższych temperaturach i ciśnieniach.

Przy pierwszym uruchomieniu pompy warto ustawić tryb stałego ciśnienia i obserwować przez tydzień, czy któryś przepływomierz nie wskazuje zera. Pętla z zerowym przepływem oznacza zapowietrzenie lub zagięcie rury, a wykrycie tego teraz oszczędzi rozbierania posadzki za dwa miesiące.

Konserwacja i eksploatacja w kolejnych latach

Rozdzielacz mosiężny nie wymaga corocznego serwisu, ale co 2-3 lata warto sprawdzić stan uszczelek EPDM. Gumka w siłowniku termoelektrycznym starzeje się i traci elastyczność, co objawia się niedokładnym zamykaniem obwodu. Wymiana uszczelki kosztuje kilkanaście złototych i zajmuje pięć minut, a zapobiega kapaniu wody z rozdzielacza w środku nocy.

Pompa Grundfos posiada własny wskaźnik zużycia, który sygnalizuje konieczność przeglądu po ok. 10 000 godzin pracy. W domu 150 m², gdzie pompa chodzi średnio 1800 godzin rocznie, pierwszy serwis przypada na szósty rok eksploatacji. Wymiana samego wirnika to koszt ok. 200 zł, znacznie mniej niż zakup nowej pompy.

Odpowietrzniki automatyczne działają bezobsługowo do momentu zatkania przez osad z wody. Jeśli ciśnienie w instalacji zaczyna skakać bez wyraźnej przyczyny, warto odkręcić kapturek odpowietrznika i przepłukać go pod bieżącą wodą. Po tej operacji ciśnienie powinno ustabilizować się w granicach 1,5-2,0 bar.

Najczęstsze pytania inwestorów

Czy rozdzielacz 12-sekcyjny pasuje do pompy ciepła? Tak, o ile temperatura zasilania pompy ciepła nie spada poniżej 25°C. Standardowe pompy typu powietrze-woda pracują w zakresie 30-55°C, więc mieszczą się w wymaganiach podłogówki. Przy bardzo niskich temperaturach zewnętrznych (-20°C) niektóre modele obniżają zasilanie do 28°C, co wciąż wystarcza dla pętli o rozstawie 15 cm.

Jak dobrać skrzynkę do rozdzielacza z pompą? Szerokość wewnętrzna skrzynki musi wynosić co najmniej 600 mm dla samego rozdzielacza i 800 mm z grupą pompową. Głębokość 150 mm zapewnia wygodny dostęp do zaworu ESBE od frontu. Skrzynki natynkowe sprawdzają się w kotłowniach, podtynkowe w korytarzach i garderobach.

Czy instalacja wymaga konserwacji? Przegląd co 24 miesiące obejmuje sprawdzenie ciśnienia, test przepływomierzy oraz kontrolę szczelności połączeń. Koszt takiego przeglądu to ok. 250-400 zł w zależności od regionu, a pozwala wykryć 90% problemów zanim staną się poważnymi awariami.

Zakupy hurtowe i warunki dla instalatorów

Firmy montujące ogrzewanie podłogowe w co najmniej 10 domach rocznie mogą liczyć na rabaty ilościowe rzędu 15-25% od ceny katalogowej. Przy zamówieniu powyżej 20 sztuk rozdzielaczy negocjacja obejmuje także darmową dostawę i wydłużoną gwarancję do 5 lat. Mix produktów bez limitu oznacza, że w jednym zamówieniu można łączyć rozdzielacze 6-, 8-, 10- i 12-sekcyjne bez utraty upustu.

Odroczona płatność na 3 miesiące dostępna jest dla firm z minimum rocznym stażem i pozytywną historią w bazach gospodarczych. To rozwiązanie dla ekip, które kończą montaż w grudniu, a fakturę za materiały opłacają w marcu, gdy inwestor ureguluje końcową transzę.

Dobierz skrzynkę podtynkową o szerokości 800 mm i głębokości 150 mm, a do kompletu zamów adaptery do rur PEX 16×2 mm. Całość dostarczana jest w jednej przesyłce z kartą gwarancyjną i instrukcją.

Źródła danych i normy

Wymiary i parametry techniczne zaczerpnięto z normy PN-EN 12165 dotyczącej stopów miedzi i mosiądzu oraz PN-EN 1264 regulującej systemy ogrzewania podłogowego. Certyfikat CW617N potwierdzają notyfikowane jednostki badawcze Unii Europejskiej. Zalecenia dotyczące ciśnienia roboczego i temperatury zasilania pochodzą z polskich wytycznych COBRTI INSTAL, dostępnych na stronie cobrti.pl.
